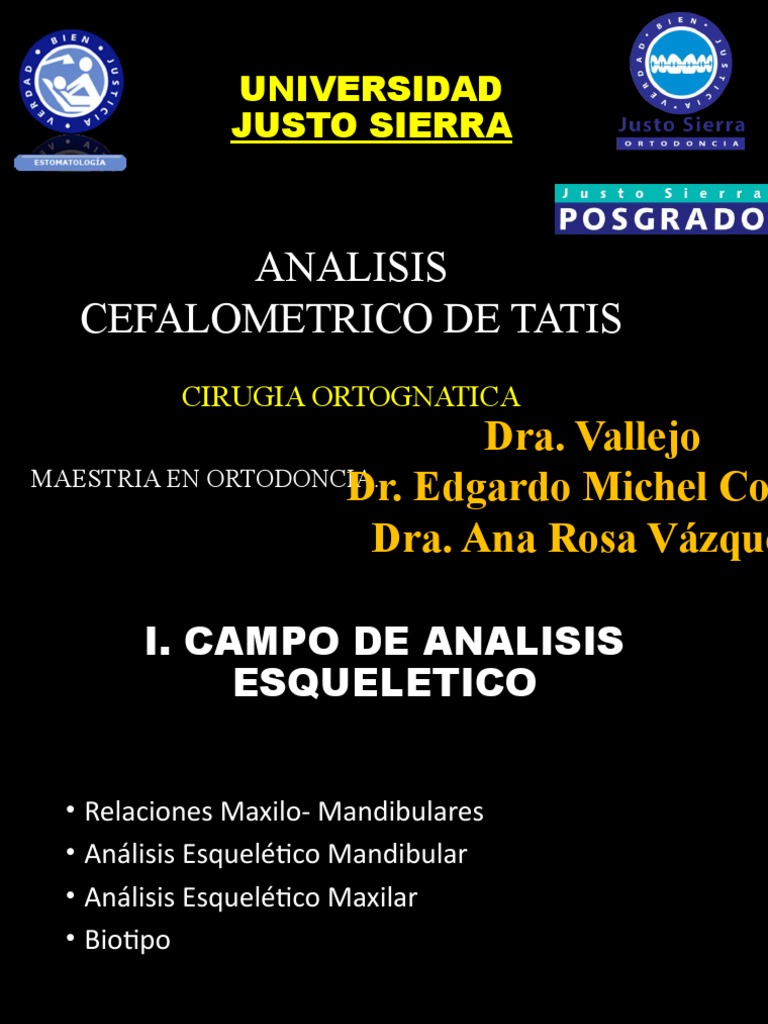

UNIVERSIDAD

JUSTO SIERRA

ANALISIS
CEFALOMETRICO DE TATIS
CIRUGIA ORTOGNATICA
Dra. Vallejo
Dr. Edgardo Michel Co
MAESTRIA EN ORTODONCIA.

Dra. Ana Rosa Vázque

 I. CAMPO DE ANALISIS
ESQUELETICO

• Relaciones Maxilo- Mandibulares

• Análisis Esquelético Mandibular
• Análisis Esquelético Maxilar
• Biotipo
 I.RELACIONES
MAXILO- MANDIBULARES
• Centralidad Mandibular
a) Triangulo Cráneo - Mandibular

Formado por los puntos:

• (P) Porion- Bi mentoniano.

• Triangulo Isósceles: Dos lados
iguales y uno desigual.

Mide: Desviaciones mandibulares sin

determinar si son estructurales o
posicionales.
El Plano TN tabique nasal.
Debe coincidir con la línea media
facial.
 I. RELACIONES
MAXILO- MANDIBULARES
b) Triangulo Cóndilo - Mandibular

Formado por los puntos :

• Triangulo formado por los puntos CD

condilion – Bi mentoniano.

• Mide: Desviación mandibular

especificando si es posicional o
estructural.

Desviación mandibular Posicional: Desviación mandibular Estructural:

Triangulo simétrico con vértice inferior Triangulo Asimétrico con vértice inferior
desviado a la izquierda o derecha al plano desviado a la izquierda o derecha al plano
TN TN
 I. RELACIONES
MAXILO- MANDIBULARES
c) Simetría Cuerpo - Rama

Formado por los puntos :

• (Cd) Condilion- Go- (Tfm) techo del

foramen mentoniano.
• Mide: Simetría entre cuerpos y ramas
mandibulares, proporcionalidad del
cuerpo con la rama.

Triangulo isósceles derecho idéntico a l

triangulo izquierdo, distancias
iguales 1:1 .
 I. RELACIONES
MAXILO- MANDIBULARES
• d) Proporcionalidad facial
Con boca abierta:

Formado por los puntos :

• (Plm) pared lateral del seno maxilar- (me)
plano mentón- (Ta) tuberculo articular.

Distancia vertical (plm)- (me).

Distancia Horizontal (plm) (plm).

• Mide: Proporcionalidad Cuadrado Facial

vertical y
horizontal.
• Cara Normal: cuadrado perfecto
• Cara Larga :Rectángulo Vertical
• Cara ancha : Rectángulo Horizontal
 I. RELACIONES
MAXILO- MANDIBULARES
• d) Proporcionalidad facial
con Boca Cerrada:

Formado por los puntos :

• Distancia vertical (Or)- Plano menton:
Distancia Horizontal Plm : plm. = 1:1

• Mide: Proporcionalidad vertical y

horizontal.
• 1:1 Cara bien proporcionada
• < Cara Larga Cuadrado Facial
• > Cara Ancha
• Cara Normal: cuadrado perfecto
• Cara Larga :Rectángulo Vertical
• Cara ancha : Rectángulo Horizontal
 I. RELACIONES
MAXILO- MANDIBULARES
• d)Proporcionalidad Vertical de los
maxilares

Formado por los puntos :

• Distancia vertical ENA- (A1) cresta I.
centrales superiores- -- (B1)- Me. = 1:2

• Mide: Exceso o deficiencia vertical del

maxilar. Si maxilar y mandíbula son
proporcionales verticalmente.
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Mandibular

Formado por los puntos :

• Posición del punto (Ag) antegonial con
respecto a la vertical Ptm.

• Mide: Posición mandibular si es Clase I,

II, III
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Mandibular
Angulo Goniaco
Formado por los puntos :
• Derecho: ( cp)- (Ks) post-Gonial- (bml1)
punto mas inferior del borde mandibular
posterior a la escotadura antegonial.
(bml2)

• Norma: 120° - 130°

• Aumentado: tendencia Mordida
Abierta esquelética, crecimiento vertical,
biotipo Leptoprosopo.
• Disminuido: Tendencia a mordida
profunda, crecimiento Horizontal de la
mandíbula, biotipo facial Braquifacial
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Mandibular
Simetría altura de ramas

Formado por :
• Plano bi-cd condilio- plano bi- Ag
antegonial.

• Norma: Rectángulo simestrico

• Asimetrico: Rectangulo asimetrico
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Mandibular
Simetría altura de ramas

Formado por :
• Plano rama mandibular – (cd) condilio-
(bml) borde mas inferior de la mandibula,
en milimetros.

• Norma: Proporción 1:1

• Asimetrico: proporción diferente a
1:1

• Mide: longitud de ramas mandibulares

con cóndilo. Magnitud de las asimetrias.
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Mandibular
Simetría de los cóndilos
mandibulares

• Normal: Distancia vertical (Cd – R3)=

(Cd-R3)
• Asimetrico: Distancia vertical (cd- R3)
< o> (cd-R3)
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Maxilar
Simetría vertical del maxilar.

Formado por :
• Distancia vertical (p) porion- (Erm)
eminencia retromolar.

• Norma: Distancia Vertical (p-Erm)= (p-

Erm).
• Maxilar Canteado a la derecha:
Distancia vertical (Pd- Erm d) > (Pi- Erm i)
• Maxilar canteado a la
izquierda: Distancia vertical (Pd- Erm
d)< (Pi Erm i)
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Maxilar
Simetría horizontal del maxilar.

Formado por :
• Distancia Horizontal (Ptm) pterigomaxilar-
(TN) tabique nasal= (TN)- (Ptm)

• Normal: Distancia Horizontal (Ptm-

TN)= (TN-Ptm).
• Distancia Horizontal: (Ptm –TN) <
O> (TN- Ptm)
 I. RELACIONES
MAXILO- MANDIBULARES
• Análisis esquelético Maxilar
Dirección del maxilar.

Formado por :
• Plano Frankfort – Plano palatino . (P-Or)
(ENA- Erm) Eminencia retromolar.

• Normal: 1° (Ds 3°)

• Aumentado Retroinclinación del plano
palatino.
• Disminuido: Proinclinación del plano
palatino.
 I. RELACIONES
MAXILO- MANDIBULARES
BIOTIPO
Angulo de la Deflexión Condilar

Formado por :
• Formado por los planos Eje condileo ( Xc –
centro geometrico del condilo. –Cd punto
mas superior de la cabeza del condilo) y
Plano ENA.

• Mesofacial: 100° (Ds 5°)

• Braquifacial: < 100° (Ds 5°)
• Leptoprosopo: >100°(Ds 5°)
 I. RELACIONES
MAXILO- MANDIBULARES
BIOTIPO
Angulo Maxilo- Mandibular

Formado por :
• Plano Palatino ( Emr- ENA) (Ag –
antegonial- Me)
• Valor Normal: 20° (1-5°).

• Normal: Mesofacial
• Aumentado: Leptoprosopo
• Disminuido: Braquifacial
 II. CAMPO DE ANALISIS
ARTICULAR

• Centricidad condilar
• Angulo Mecánico Articular
• Angulo de la Eminencia Articular
• Profundidad de la cavidad Glenoidea
• Diámetro A-P de la cavidad Glenoidea
 II. CAMPO DE ANALISIS
ARTICULAR
Centricidad Condilar.

Formado por :

a) Cóndilo centrado: (Cd ) Condileo Indica la posición del cóndilo

= Tis (Techo de la cavidad glenoidea). mandibular en la cavidad glenoidea al
b) Cóndilo Desplazado Anterior: momento de la Máxima
Cd por delante de Tis. intercuspidación dental.
c) Cóndilo Desplazado Posterior:
Cd por detrás de Tis.
 II. CAMPO DE ANALISIS
ARTICULAR

Angulo Mecánico Articular.

Formado por :

Formado por los planos:

• Plano Eje mecanico articular
(Xc) Centro del condilo (Xa) centro
mecánico de la ATM. Plano
eminencia articular (Ta) Tubérculo
articular (Tis) Techo de la cavidad
Glenoidea.

• Valor normal: 90° Mesofacial

• Valor menor: Leptoprosopo
• Mayor: Braquifacial
 II. CAMPO DE ANALISIS
ARTICULAR

Angulo de la Eminencia Articular.

Formado por :

Formado por los planos:

• (Bi- po) Porion lado derecho e
izquierdo.
• Plano eminencia articular (Ta)
Tubérculo articular (Tis) Techo de la
cavidad Glenoidea.
• Indica: correlacionar la
inclinación de la superficie articular
con el torque de los incisivos
superiores al momento de la
finalización.
 II. CAMPO DE ANALISIS
ARTICULAR

Profundidad de la Cavidad Glenoidea.

Formado por :

• Distancia Vertical:
(Tis)- (Ta):_____ mm

• Indica: profundidad de la
cavidad glenoidea. Control en el
tiempo, cambios en la profundidad
por crecimiento o disminución por
Tx o crecimiento.
 II. CAMPO DE ANALISIS
ARTICULAR

Diámetro A-P de la Cavidad Glenoidea.

Formado por :

• Distancia Horizontal:
(Tpg) Tubérculo posglenoideo- (Sa)
Distancia: _____ mm

• Indica: profundidad de la cavidad

glenoidea. Control en el tiempo, cambios
de diámetro por crecimiento o
disminución por Tx o crecimiento.
 UNIVERSIDAD
JUSTO SIERRA

ANALISIS
CEFALOMETRICO
LEVANDOSKI
Dra.
CIRUGIA ORTOGNATICA Vallejo
Dr. Edgardo Michel Co
MAESTRIA EN ORTODONCIA.

Dra. Ana Rosa Vázque

 LINEA 7
• Entre Gonio y condileon de cada Rama

LINEA 8
• Desde Gonión hasta la punta de las apófisis
coronoides de cada rama.
 LINEA 9
• Mide la longitud real del maxilar, Distal del molar a
la línea media en ambos segmentos
 LINEA 10
• Mide el ancho de la rama.
