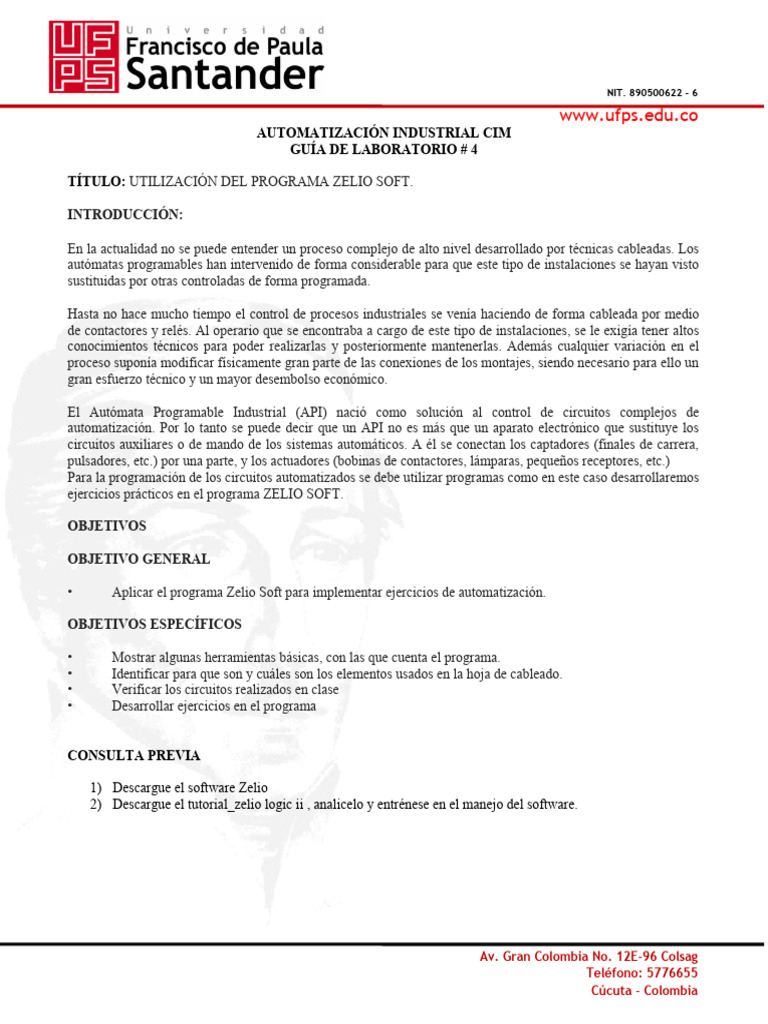

AUTOMATIZACIÓN INDUSTRIAL CIM
GUÍA DE LABORATORIO # 4

TÍTULO: UTILIZACIÓN DEL PROGRAMA ZELIO SOFT.

INTRODUCCIÓN:

En la actualidad no se puede entender un proceso complejo de alto nivel desarrollado por técnicas cableadas. Los
autómatas programables han intervenido de forma considerable para que este tipo de instalaciones se hayan visto
sustituidas por otras controladas de forma programada.

Hasta no hace mucho tiempo el control de procesos industriales se venía haciendo de forma cableada por medio
de contactores y relés. Al operario que se encontraba a cargo de este tipo de instalaciones, se le exigía tener altos
conocimientos técnicos para poder realizarlas y posteriormente mantenerlas. Además cualquier variación en el
proceso suponía modificar físicamente gran parte de las conexiones de los montajes, siendo necesario para ello un
gran esfuerzo técnico y un mayor desembolso económico.

El Autómata Programable Industrial (API) nació como solución al control de circuitos complejos de
automatización. Por lo tanto se puede decir que un API no es más que un aparato electrónico que sustituye los
circuitos auxiliares o de mando de los sistemas automáticos. A él se conectan los captadores (finales de carrera,
pulsadores, etc.) por una parte, y los actuadores (bobinas de contactores, lámparas, pequeños receptores, etc.)
Para la programación de los circuitos automatizados se debe utilizar programas como en este caso desarrollaremos
ejercicios prácticos en el programa ZELIO SOFT.

OBJETIVOS

OBJETIVO GENERAL

• Aplicar el programa Zelio Soft para implementar ejercicios de automatización.

OBJETIVOS ESPECÍFICOS

• Mostrar algunas herramientas básicas, con las que cuenta el programa.

• Identificar para que son y cuáles son los elementos usados en la hoja de cableado.
• Verificar los circuitos realizados en clase
• Desarrollar ejercicios en el programa

CONSULTA PREVIA

1) Descargue el software Zelio

2) Descargue el tutorial_zelio logic ii , analicelo y entrénese en el manejo del software.

Av. Gran Colombia No. 12E-96 Colsag

Teléfono: 5776655
Cúcuta - Colombia
 NIT. 890500622 - 6

www.ufps.edu.co
TRABAJO PREVIO

Realizar el Ladder del siguiente ejercicio:

El proceso que se desea automatizar consiste en depositar 5, 10 o 20 pastillas por cada

frasco dependiendo del tamaño del mismo. Estas pastillas están almacenadas en un
recipiente como se observa en la siguiente figura.

El proceso inicia cuando se pulsa el botón INICIO/PARO,

momento en que se enciende la banda transportadora lo
cual permite que los frascos se desplacen, al activarse los
sensores de tamaño por la presencia de un frasco en el
área de llenado se detiene la banda y se abre la válvula
que permite que las pastillas empiecen a bajar, estas son
detectadas por el sensor de conteo y contadas, al obtener
la cantidad indicada se cierra la válvula y arranca la banda
transportadora para hacer lo mismo con otro frasco. Al
presionar el botón de INICIO/PARO nuevamente se apaga
el proceso siempre y cuando no se esté llenando el frasco,
si se está llenando debe esperar a que termine de depositar todas las pastillas requeridas para luego si
apagarlo. (sin necesidad de volver a presionar el botón).

Realice el programa que permita que un PLC realice las funciones requeridas.

ENTRADAS SALIDAS
I1 PULSADOR INICIO / PARO Q1 MOTOR BANDA TRASPORTADORA
I2 SENSOR DE CONTEO Q2 VÁLVULA
I3 / I4 /5 SENSORES DE TAMAÑO

EQUIPO NECESARIO

1. Computador

PROCEDIMIENTO

1. Implemente el diagrama Ladder previamente desarrollado.

2. verifique el funcionamiento con la simulación.
3. Revise sobre posibles fallas, y corríjalas si existen.
4. Tome los datos necesarios para elaborar el informe.
5. Discuta los resultados y concluya sobre la práctica.

NOTA: Debe presentar un informe, (Formato IEEE) con los resultados obtenidos y sus conclusiones (personales).
