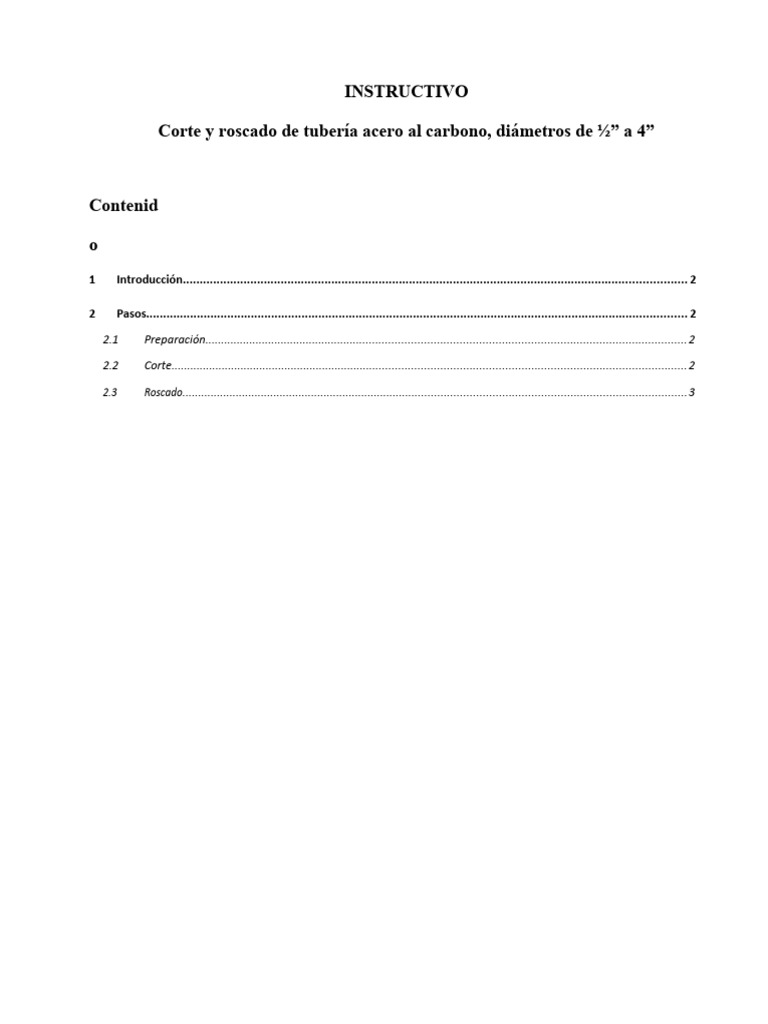

INSTRUCTIVO

Corte y roscado de tubería acero al carbono, diámetros de ½” a 4”

Contenid

o
1 Introducción..................................................................................................................................................... 2

2 Pasos................................................................................................................................................................ 2

2.1 Preparación...................................................................................................................................................... 2

2.2 Corte.................................................................................................................................................................2

2.3 Roscado..............................................................................................................................................................3
1 Introducción
Previo a la fase de instalación de las redes contra incendio o durante el mismo montaje, son necesarias
operaciones para el alistamiento, modificación y adecuación de los materiales básicos, lo cual se denomina
prefabricación.

El presente instructivo, tiene como objetivo la descripción del proceso de corte y roscado de tubería metálica.

2 Pasos

2.1 Preparación

Antes de iniciar revise:

- Que las condiciones climáticas sean la adecuadas, disponga de una carpa de protección contra la lluvia o el
sol.

- Que el equipo de corte y roscado esté completo y funcione (alimentación eléctrica).

- Que la máquina y accesorios de roscado sean los apropiados para el diámetro de tubería.

- Que los accesorios de las máquinas, tanto cuchillas de corte como dados de roscar estén montados y en
buenas condiciones.

2.2 Corte

- Asegure la máquina a su base y asegúrese que esté firmemente apoyada en el suelo.

- Haga una marca en el tubo que indique el lugar del corte.

- Ubique el tubo en el mandril del moto propulsor y ajústelo firmemente girando el volante exterior con
fuerza hasta que haga tope. Si el tubo sobresale más de 0,5m por la parte posterior del moto propulsor, ajuste
también el mandril trasero para evitar que el tubo se descentre.

- Mueva el carro del cortatubo hasta enfrentar la cuchilla con la marca de corte previamente hecha. Encienda
el motor.

- Acerque la cuchilla al tubo girando la palanca (tornillo) del cortatubo. Para cortar continúe girando la
palanca, teniendo en cuenta de hacerlo paulatinamente máximo 1 vuelta completa y dejando intervalos de por
lo menos 2 revoluciones del tubo para volver a girarla.

2.3 Roscado

- Asegúrese que tanto el cabezal roscador como el juego de dados para roscar (peines) sean los
correspondientes para el diámetro de la tubería.
- Ubique el tubo a roscar en el mandril de la roscadora y ajústelo firmemente girando el volante exterior con
fuerza hasta que haga tope. Si el tubo sobresale más de 0,5m por la parte posterior del moto propulsor, ajuste
también el mandril trasero para evitar que el tubo se descentre.

- Accione el interruptor de pedal para iniciar el roscado, asegurándose que el tubo gira en sentido horario.

- Acerque el cabezal de roscar a la punta del tubo. Con la terraja cerrada, presione el carro de roscar contra la
punta del tubo y mantenga la presión uniforme y constante mientras los peines roscan.

- Asegúrese que la rosca tenga lubricación constante con aceite para corte.

- Apague la máquina al terminar la rosca.

- Inspeccione la calidad de la rosca y ajuste si es necesario.

NOTA 1: Los cabezales Ridgid para roscado cuentan con una palanca de ajuste que permite seleccionar el
punto donde el peine se abre automáticamente al alcanzar la profundidad de rosca.
