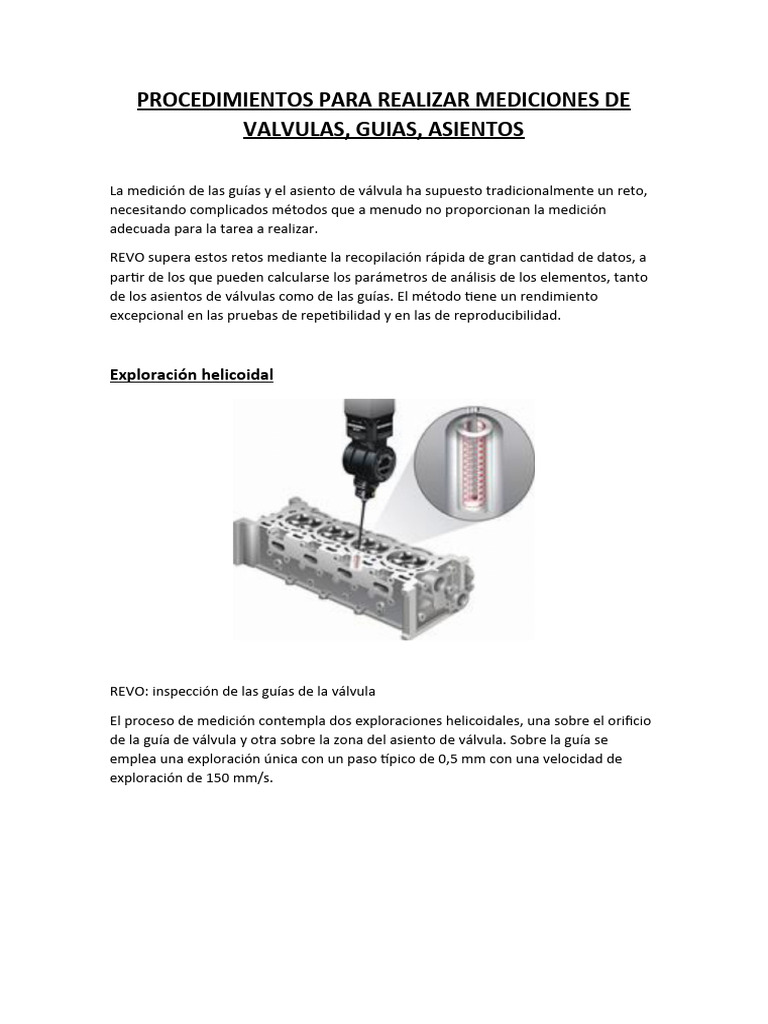

PROCEDIMIENTOS PARA REALIZAR MEDICIONES DE

VALVULAS, GUIAS, ASIENTOS

La medición de las guías y el asiento de válvula ha supuesto tradicionalmente un reto,


necesitando complicados métodos que a menudo no proporcionan la medición
adecuada para la tarea a realizar.
REVO supera estos retos mediante la recopilación rápida de gran cantidad de datos, a
partir de los que pueden calcularse los parámetros de análisis de los elementos, tanto
de los asientos de válvulas como de las guías. El método tiene un rendimiento
excepcional en las pruebas de repetibilidad y en las de reproducibilidad.

Exploración helicoidal

REVO: inspección de las guías de la válvula


El proceso de medición contempla dos exploraciones helicoidales, una sobre el orificio
de la guía de válvula y otra sobre la zona del asiento de válvula. Sobre la guía se
emplea una exploración única con un paso típico de 0,5 mm con una velocidad de
exploración de 150 mm/s.
Exploración adaptativa

Exploración del asiento de la válvula y el vástago en REVO


La exploración del asiento de la válvula emplea la potente capacidad de exploración
adaptativa de REVO, que con un solo comando de exploración permite cubrir las áreas
por encima y por debajo de las superficies críticas del asiento de válvula. Sobre el
asiento de la válvula se emplea una exploración única con un paso típico de 0,1 mm
con una velocidad de exploración de 500 mm/s.
Evaluación de los datos
La utilidad de análisis del asiento de la válvula y la guía, integrada en el software de
metrología MODUS de Renishaw, se utiliza para evaluar los datos de exploración y
generar la lista de atributos siguientes:
Error de forma del asiento de válvula
Perfil de circularidad del asiento a cualquier altura especificada
Anchura del asiento de la válvula
Desgaste del asiento con respecto al eje del orificio de la guía
Diámetro de la guía
Rectitud del cilindro guía
Cilindricidad del diámetro de la guía
Perfil de circularidad del cilindro a cualquier altura especificada
A partir de errores en los conos, encima y debajo del cono de asiento de la válvula
RELOJ COMPARADOR
CULATA
Comprobaciones y mediciones
Compro bación del plano de la junta de culata: Para ello se utilizó una regla y una galga
de 0.05mm, pues esta es la deformación máxima admitida por el fabricante. Colocando
la regla en varias posiciones y sentidos se intenta introducir la galga entre la regla y el
plano de la culata. Si la galga no se introduce en ese hueco el plano de la junta es
correcto.

Válvulas:
Medidas:
Holgura entre el vástago y la guía de válvulas
Para esta operación se coloca la culata sobre una superficie plana y con la ayuda de un
reloj comparador se coloca el palpador en el extremo de la válvula introducida en su
guía y se mueve.
Válvula de admisión 0,12 mm
Válvula de escape 0,15 mm
Diámetro de la cabeza de la válvula.
Válvula de admisión 37,08 mm
Válvula de escape 31.62 mm
Las mediciones se encuentran dentro de los límites que establece el fabricante.

Árbol de levas
Las comprobaciones visuales que se realizaron fuero el estado de pulimentacio n de las
levas y las zonas de apoyo.
Mediciones:
Excentricidad del apoyo central:
Para realizar esta medida se coloca el arbol de levas sobre unos calzos en v que a su
vez están apoyados sobre un mármol, el palpador se hace coincidir con el apoyo
central del árbol. Una vez colocado el reloj a 0 se hace girar el árbol y se observa si se
producen variaciones en el árbol de levas.
