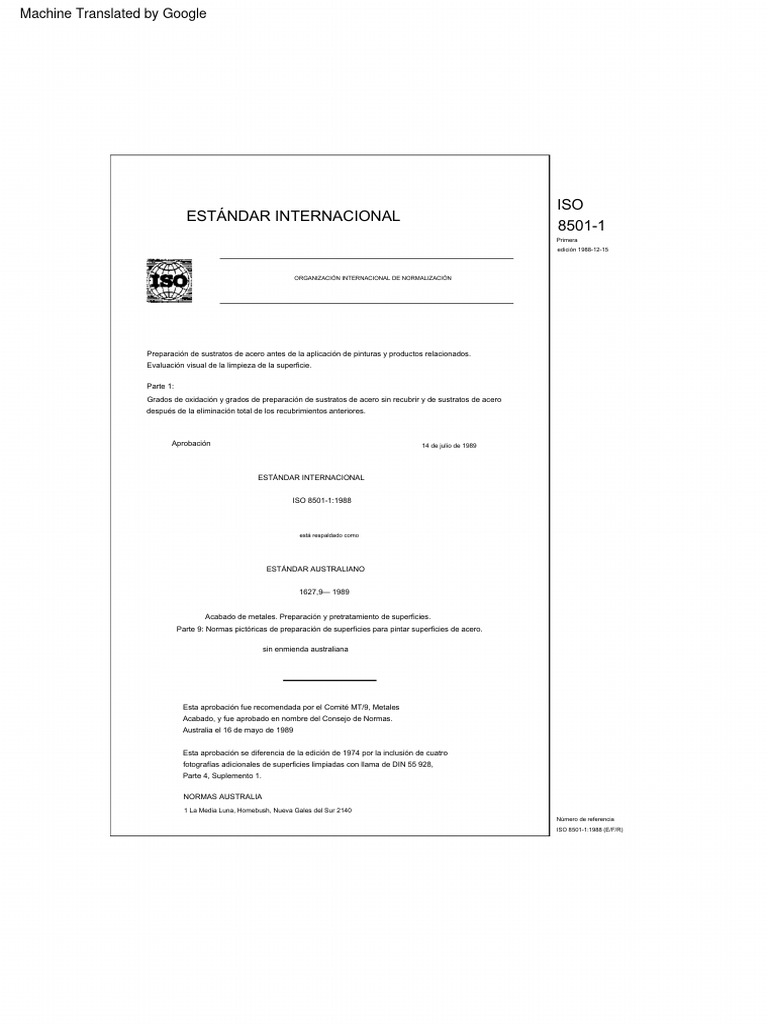

ISO
ESTÁNDAR INTERNACIONAL
8501­1
Primera
edición 1988­12­15

ORGANIZACIÓN INTERNACIONAL DE NORMALIZACIÓN

Preparación de sustratos de acero antes de la aplicación de pinturas y productos relacionados.

Evaluación visual de la limpieza de la superficie.

Parte 1:
Grados de oxidación y grados de preparación de sustratos de acero sin recubrir y de sustratos de acero
después de la eliminación total de los recubrimientos anteriores.

Aprobación 14 de julio de 1989

ESTÁNDAR INTERNACIONAL

ISO 8501­1:1988

está respaldado como

ESTÁNDAR AUSTRALIANO

1627,9— 1989

Acabado de metales. Preparación y pretratamiento de superficies.

Parte 9: Normas pictóricas de preparación de superficies para pintar superficies de acero.

sin enmienda australiana

Esta aprobación fue recomendada por el Comité MT/9, Metales

Acabado, y fue aprobado en nombre del Consejo de Normas.
Australia el 16 de mayo de 1989

Esta aprobación se diferencia de la edición de 1974 por la inclusión de cuatro

fotografías adicionales de superficies limpiadas con llama de DIN 55 928,
Parte 4, Suplemento 1.

NORMAS AUSTRALIA
1 La Media Luna, Homebush, Nueva Gales del Sur 2140
Número de referencia
ISO 8501­1:1988 (E/F/R)
Machine Translated by Google

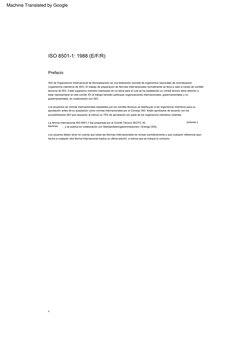

ISO 8501­1: 1988 (E/F/R)

Prefacio

ISO (la Organización Internacional de Normalización) es una federación mundial de organismos nacionales de normalización
(organismos miembros de ISO). El trabajo de preparación de Normas Internacionales normalmente se lleva a cabo a través de comités
técnicos de ISO. Cada organismo miembro interesado en un tema para el cual se ha establecido un comité técnico tiene derecho a
estar representado en ese comité. En el trabajo también participan organizaciones internacionales, gubernamentales y no
gubernamentales, en colaboración con ISO.

Los proyectos de normas internacionales adoptados por los comités técnicos se distribuyen a los organismos miembros para su
aprobación antes de su aceptación como normas internacionales por el Consejo ISO. Están aprobados de acuerdo con los
procedimientos ISO que requieren al menos un 75% de aprobación por parte de los organismos miembros votantes.

La Norma Internacional ISO 8501­1 fue preparada por el Comité Técnico ISO/TC 35, pinturas y
barnices , y se publica en colaboración con Standardiseringskommissionen i Sverige (SIS).

Los usuarios deben tener en cuenta que todas las Normas Internacionales se revisan periódicamente y que cualquier referencia aquí
hecha a cualquier otra Norma Internacional implica su última edición, a menos que se indique lo contrario.

ii
Machine Translated by Google

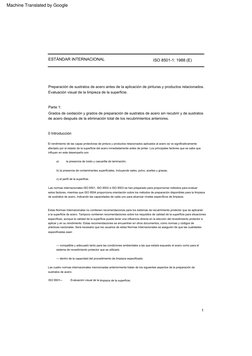

ESTÁNDAR INTERNACIONAL ISO 8501­1: 1988 (E)

Preparación de sustratos de acero antes de la aplicación de pinturas y productos relacionados.

Evaluación visual de la limpieza de la superficie.

Parte 1:
Grados de oxidación y grados de preparación de sustratos de acero sin recubrir y de sustratos
de acero después de la eliminación total de los recubrimientos anteriores.

0 Introducción

El rendimiento de las capas protectoras de pintura y productos relacionados aplicados al acero se ve significativamente
afectado por el estado de la superficie del acero inmediatamente antes de pintar. Los principales factores que se sabe que
influyen en este desempeño son

a) la presencia de óxido y cascarilla de laminación;

b) la presencia de contaminantes superficiales, incluyendo sales, polvo, aceites y grasas;

c) el perfil de la superficie.

Las normas internacionales ISO 8501, ISO 8502 e ISO 8503 se han preparado para proporcionar métodos para evaluar
estos factores, mientras que ISO 8504 proporciona orientación sobre los métodos de preparación disponibles para la limpieza
de sustratos de acero, indicando las capacidades de cada uno para alcanzar niveles específicos de limpieza.

Estas Normas Internacionales no contienen recomendaciones para los sistemas de recubrimiento protector que se aplicarán
a la superficie de acero. Tampoco contienen recomendaciones sobre los requisitos de calidad de la superficie para situaciones
específicas, aunque la calidad de la superficie puede tener una influencia directa en la elección del revestimiento protector a
aplicar y en su rendimiento. Estas recomendaciones se encuentran en otros documentos, como normas y códigos de
prácticas nacionales. Será necesario que los usuarios de estas Normas Internacionales se aseguren de que las cualidades
especificadas sean

— compatible y adecuado tanto para las condiciones ambientales a las que estará expuesto el acero como para el
sistema de revestimiento protector que se utilizará;

— dentro de la capacidad del procedimiento de limpieza especificado.

Las cuatro normas internacionales mencionadas anteriormente tratan de los siguientes aspectos de la preparación de
sustratos de acero:

ISO 8501— Evaluación visual de la limpieza de la superficie;

1
Machine Translated by Google

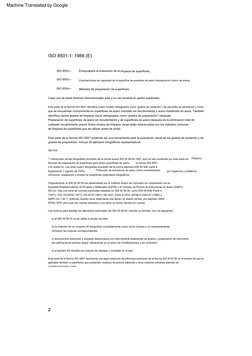

ISO 8501­1: 1988 (E)

ISO 8502— Ensayospara la evaluación de la limpieza de superficies;

ISO 8503— Características de rugosidad de la superficie de sustratos de acero limpiados con chorro de arena;

ISO 8504— Métodos de preparación de superficies.

Cada una de estas Normas Internacionales está a su vez dividida en partes separadas.

Esta parte de la Norma ISO 8501 identifica cuatro niveles (designados como “grados de oxidación”) de cascarilla de laminación y óxido.
que se encuentran comúnmente en superficies de acero montado sin recubrimiento y acero mantenido en stock. También
identifica ciertos grados de limpieza visual (designados como “grados de preparación”) después
Preparación de superficies de acero sin recubrimiento y de superficies de acero después de la eliminación total de
cualquier recubrimiento previo. Estos niveles de limpieza visual están relacionados con los métodos comunes.
de limpieza de superficies que se utilizan antes de pintar.

Esta parte de la Norma ISO 8501 pretende ser una herramienta para la evaluación visual de los grados de oxidación y de
grados de preparación. Incluye 28 ejemplos fotográficos representativos.

NOTAS

1 Veinticuatro de las fotografías proceden de la norma sueca SIS 05 59 00­1967, que ha sido sustituida por esta parte de Pictórico
Normas de preparación de superficies para pintar superficies de acero. , la norma ISO 8501.
(ver anexo A). Las otras cuatro fotografías proceden de la norma alemana DIN 55 928, parte 4,
Suplemento 1 (agosto de 1978), Protección de estructuras de acero contra revestimientos por orgánicos y metálicos
corrosivos; preparación y prueba de superficies; estándares fotográficos.

Originalmente, el SIS 05 59 00 fue desarrollado por el Instituto Sueco de Corrosión en cooperación con el
Sociedad Estadounidense de Pruebas y Materiales (ASTM) y el Consejo de Pintura de Estructuras de Acero (SSPC),
EE.UU. Hay una serie de normas nacionales basadas en SIS 05 59 00, como DIN 55 928, Parte 4.
(1977), TGL 18730/02 (1977), DS 2019 (1967), AS 1627, Parte 9­1974, ASTM D 2200­67 (1980) y
SSPC­Vis 1­82 T. Además, existen otros estándares que tienen un diseño similar, por ejemplo JSRA
SPSS­1975, pero que son menos utilizados y por tanto no fueron tenidos en cuenta.

Los motivos para adoptar los elementos esenciales del SIS 05 59 00, incluido su formato, son los siguientes:

a) el SIS 05 59 00 ya se utiliza a escala mundial;

b) la creación de un conjunto de fotografías completamente nuevo sería costosa y no necesariamente

introducir las mejoras correspondientes;

c) documentos anteriores y actuales relacionados con este sistema establecido de grados y preparación de herrumbre
las calificaciones podrían seguir utilizándose en el futuro sin modificaciones y sin confusión;

d) el tamaño A5 (bolsillo) es cómodo de manejar y consultar en el sitio.

Esta parte de la Norma ISO 8501 representa una ligera extensión de ediciones anteriores de la Norma SIS 05 59 00 en el sentido de que es
aplicable también a superficies que presenten residuos de pintura adherida y otras materias extrañas además de
cascarilla de laminación y óxido.

2
Machine Translated by Google

ISO 8501­1: 1988 (E)

2 Esta parte de ISO 8501 contiene el texto en los tres idiomas oficiales de ISO, a saber, inglés, francés y ruso. Contiene
además los siguientes anexos dando el texto equivalente en otros idiomas, publicados bajo la responsabilidad del respectivo
organismo indicado:

Anexo A: sueco (SIS: el texto es la edición de 1988 de la norma sueca SS 05 59 00)

Anexo B: Alemán (DIN)

Anexo C: holandés (NNI)

Anexo D: Italiano (UNI)

Anexo E: Español (AENOR)

Anexo F: Portugués (IPQ)

Anexo G: Árabe (OMAPE)

Anexo H: Japonés (JISC)

Anexo J: Chino (CSBS)

1 Alcance y campo de aplicación

Esta parte de la Norma ISO 8501 especifica una serie de grados de oxidación y grados de preparación de superficies
de acero (ver cláusulas 3 y 4, respectivamente). Los distintos grados se definen mediante descripciones escritas junto
con fotografías que son ejemplos representativos dentro de la tolerancia para cada grado como se describe en
palabras.

Es aplicable a superficies de acero laminadas en caliente preparadas para pintar mediante métodos como limpieza
con chorro de arena, limpieza con herramientas manuales y eléctricas y limpieza con llama, aunque estos métodos
rara vez conducen a resultados comparables. Básicamente, estos métodos están destinados al acero laminado en
caliente, pero los métodos de limpieza con chorro de arena, en particular, también podrían usarse en acero laminado
en frío de espesor suficiente para resistir cualquier deformación causada por el impacto del abrasivo o los efectos de
la herramienta eléctrica. limpieza.

Esta parte de la Norma ISO 8501 es aplicable también a sustratos de acero que muestran residuos de pintura
firmemente adherida y otras materias extrañas (ver notas 2 a 4.1), además de cascarilla de laminación residual.

NOTA: Los grados de preparación de superficies de acero previamente pintadas después de la eliminación localizada de las
capas de pintura son el tema de la Norma ISO 8501­2.

Relaciona la limpieza de la superficie con su apariencia visual. En muchos casos, esto es suficiente para el propósito,
pero para recubrimientos que probablemente estén expuestos a ambientes severos, como inmersión en agua y
condiciones de condensación continua, se debe considerar la posibilidad de realizar pruebas de sales solubles y otros
contaminantes invisibles en la superficie visualmente limpia por parte del Métodos físicos y químicos que forman los
temas de las diversas partes de la Norma ISO 8502.
Las características de rugosidad de la superficie también deben considerarse con referencia a la norma ISO 8503.

3
Machine Translated by Google

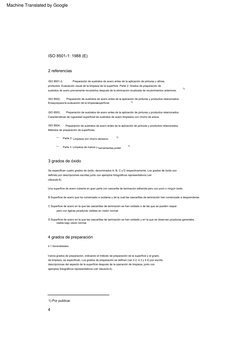

ISO 8501­1: 1988 (E)

2 referencias

ISO 8501­2, Preparación de sustratos de acero antes de la aplicación de pinturas y afines.

productos. Evaluación visual de la limpieza de la superficie. Parte 2: Grados de preparación de
1)
sustratos de acero previamente recubiertos después de la eliminación localizada de recubrimientos anteriores.

ISO 8502, Preparación de sustratos de acero antes de la aplicación de pinturas y productos relacionados.
Ensayos para la evaluación de la limpiezasuperficial. 1)

ISO 8503, Preparación de sustratos de acero antes de la aplicación de pinturas y productos relacionados.
Características de rugosidad superficial de sustratos de acero limpiados con chorro de arena.

ISO 8504, Preparación de sustratos de acero antes de la aplicación de pinturas y productos relacionados.
Métodos de preparación de superficies.

— Parte 2: Limpieza con chorro abrasivo. 1)

— Parte 3: Limpieza de manos y herramientas.poder 1)

3 grados de óxido

Se especifican cuatro grados de óxido, denominados A, B, C y D respectivamente. Los grados de óxido son
definido por descripciones escritas junto con ejemplos fotográficos representativos (ver
cláusula 6).

Una superficie de acero cubierta en gran parte con cascarilla de laminación adherida pero con poco o ningún óxido.

B Superficie de acero que ha comenzado a oxidarse y de la cual las cascarillas de laminación han comenzado a desprenderse.

C Superficie de acero en la que las cascarillas de laminación se han oxidado o de las que se pueden raspar.
pero con ligeras picaduras visibles en visión normal.

D Superficie de acero en la que las cascarillas de laminación se han oxidado y en la que se observan picaduras generales.
visible bajo visión normal.

4 grados de preparación

4.1 Generalidades

Varios grados de preparación, indicando el método de preparación de la superficie y el grado.

de limpieza, se especifican. Los grados de preparación se definen (ver 4.2, 4.3 y 4.4) por escrito.
descripciones del aspecto de la superficie después de la operación de limpieza, junto con
ejemplos fotográficos representativos (ver cláusula 6).

1) Por publicar.

4
Machine Translated by Google

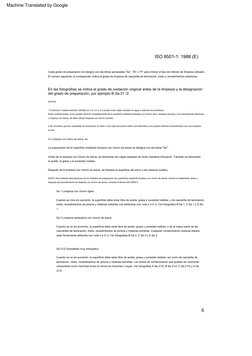

ISO 8501­1: 1988 (E)

Cada grado de preparación se designa con las letras apropiadas “Sa”, “St” o “Fl” para indicar el tipo de método de limpieza utilizado.
El número siguiente, si corresponde, indica el grado de limpieza de cascarilla de laminación, óxido y revestimientos anteriores.

En las fotografías se indica el grado de oxidación original antes de la limpieza y la designación

del grado de preparación, por ejemplo B Sa 21 /2.

NOTAS

1 El término “materia extraña” utilizado en 4.2, 4.3 y 4.4 puede incluir sales solubles en agua y residuos de soldadura.
Estos contaminantes no se pueden eliminar completamente de la superficie mediante limpieza con chorro seco, limpieza manual y con herramientas eléctricas
o limpieza con llama; Se debe utilizar limpieza con chorro húmedo.

2 Se considera que las cascarillas de laminación, el óxido o una capa de pintura están mal adheridos si se pueden eliminar levantándolos con una espátula
sin filo.

4.2 Limpieza con chorro de arena, Sa

La preparación de la superficie mediante limpieza con chorro de arena se designa con las letras "Sa".

Antes de la limpieza con chorro de arena, se eliminarán las capas pesadas de óxido mediante trituración. También se eliminarán
el aceite, la grasa y la suciedad visibles.

Después de la limpieza con chorro de arena, se limpiará la superficie del polvo y los residuos sueltos.

NOTA: Para obtener descripciones de los métodos de preparación de superficies mediante limpieza con chorro de arena, incluido el tratamiento antes y
después del procedimiento de limpieza con chorro de arena, consulte la Norma ISO 8504­2.

Sa 1 Limpieza con chorro ligero

Cuando se mira sin aumento, la superficie debe estar libre de aceite, grasa y suciedad visibles, y de cascarilla de laminación,
óxido, revestimientos de pintura y materias extrañas mal adheridos (ver nota 2 a 4.1). Ver fotografías B Sa 1, C Sa 1 y D Sa
1.

Sa 2 Limpieza exhaustiva con chorro de arena

Cuando se ve sin aumento, la superficie debe estar libre de aceite, grasa y suciedad visibles, y de la mayor parte de las
cascarillas de laminación, óxido, revestimientos de pintura y materias extrañas. Cualquier contaminación residual deberá
estar firmemente adherida (ver nota 2 a 4.1). Ver fotografías B Sa 2, C Sa 2 y D Sa 2.

Sa 21/2 Granallado muy exhaustivo

Cuando se ve sin aumento, la superficie debe estar libre de aceite, grasa y suciedad visibles, así como de cascarilla de
laminación, óxido, revestimientos de pintura y materias extrañas. Los restos de contaminación que queden se mostrarán
únicamente como manchas leves en forma de manchas o rayas. Ver fotografías A Sa 21/2, B Sa 21/2, C Sa 21/2 y D Sa
21/2.

5
Machine Translated by Google

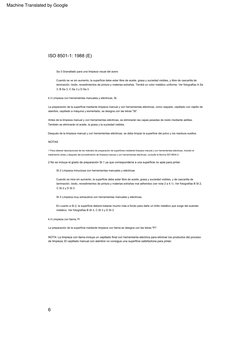

ISO 8501­1: 1988 (E)

Sa 3 Granallado para una limpieza visual del acero

Cuando se ve sin aumento, la superficie debe estar libre de aceite, grasa y suciedad visibles, y libre de cascarilla de
laminación, óxido, revestimientos de pintura y materias extrañas. Tendrá un color metálico uniforme. Ver fotografías A Sa
3, B Sa 3, C Sa 3 y D Sa 3.

4.3 Limpieza con herramientas manuales y eléctricas, St.

La preparación de la superficie mediante limpieza manual y con herramientas eléctricas, como raspado, cepillado con cepillo de
alambre, cepillado a máquina y esmerilado, se designa con las letras "St".

Antes de la limpieza manual y con herramientas eléctricas, se eliminarán las capas pesadas de óxido mediante astillas.
También se eliminarán el aceite, la grasa y la suciedad visibles.

Después de la limpieza manual y con herramientas eléctricas, se debe limpiar la superficie del polvo y los residuos sueltos.

NOTAS

1 Para obtener descripciones de los métodos de preparación de superficies mediante limpieza manual y con herramientas eléctricas, incluido el
tratamiento antes y después del procedimiento de limpieza manual y con herramientas eléctricas, consulte la Norma ISO 8504­3.

2 No se incluye el grado de preparación St 1 ya que correspondería a una superficie no apta para pintar.

St 2 Limpieza minuciosa con herramientas manuales y eléctricas

Cuando se mira sin aumento, la superficie debe estar libre de aceite, grasa y suciedad visibles, y de cascarilla de
laminación, óxido, revestimientos de pintura y materias extrañas mal adheridos (ver nota 2 a 4.1). Ver fotografías B St 2,
C St 2 y D St 2.

St 3 Limpieza muy exhaustiva con herramientas manuales y eléctricas.

En cuanto a St 2, la superficie deberá tratarse mucho más a fondo para darle un brillo metálico que surge del sustrato
metálico. Ver fotografías B St 3, C St 3 y D St 3.

4.4 Limpieza con llama, Fl

La preparación de la superficie mediante limpieza con llama se designa con las letras "Fl".

NOTA: La limpieza con llama incluye un cepillado final con herramienta eléctrica para eliminar los productos del proceso
de limpieza; El cepillado manual con alambre no consigue una superficie satisfactoria para pintar.

6
Machine Translated by Google

ISO 8501­1: 1988 (E)

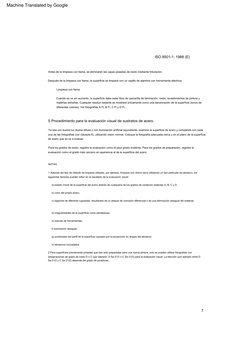

Antes de la limpieza con llama, se eliminarán las capas pesadas de óxido mediante trituración.

Después de la limpieza con llama, la superficie se limpiará con un cepillo de alambre con herramienta eléctrica.

Limpieza con llama

Cuando se ve sin aumento, la superficie debe estar libre de cascarilla de laminación, óxido, revestimientos de pintura y
materias extrañas. Cualquier residuo restante se mostrará únicamente como una decoloración de la superficie (tonos de
diferentes colores). Ver fotografías A Fl, B Fl, C Fl y D Fl.

5 Procedimiento para la evaluación visual de sustratos de acero.

Ya sea con buena luz diurna difusa o con iluminación artificial equivalente, examine la superficie de acero y compárela con cada
una de las fotografías (ver cláusula 6), utilizando visión normal. Coloque la fotografía adecuada cerca y en el plano de la superficie
de acero que se va a evaluar.

Para los grados de óxido, registre la evaluación como el peor grado evidente. Para los grados de preparación, registre la
evaluación como el grado más cercano en apariencia al de la superficie del acero.

NOTAS

1 Además del tipo de método de limpieza utilizado, por ejemplo, limpieza con chorro seco utilizando un tipo particular de abrasivo, los
siguientes factores pueden influir en el resultado de la evaluación visual:

a) estado inicial de la superficie del acero distinto de cualquiera de los grados de oxidación estándar A, B, C y D;

b) color del propio acero;

c) regiones de diferente rugosidad, resultantes de un ataque de corrosión diferencial o de una eliminación desigual del material;

d) irregularidades de la superficie como abolladuras;

e) marcas de herramientas;

f) iluminación desigual;

g) sombreado del perfil de la superficie causado por la proyección en ángulo del abrasivo;

h) abrasivos incrustados.

2 Para superficies previamente pintadas que han sido preparadas para una nueva pintura, solo se pueden utilizar fotografías con
designaciones de grado de óxido D o C (por ejemplo: D Sa 21/2 o C Sa 21/2) para la evaluación visual. La elección (por ejemplo entre D
Sa 21/2 y C Sa 21/2) depende del grado de picaduras.

7
Machine Translated by Google

ISO 8501­1: 1988 (E)

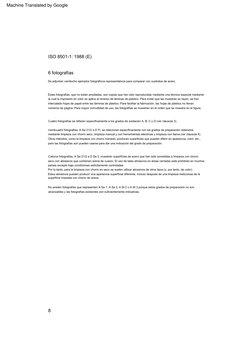

6 fotografías
Se adjuntan veintiocho ejemplos fotográficos representativos para comparar con sustratos de acero.

Estas fotografías, que no están ampliadas, son copias que han sido reproducidas mediante una técnica especial mediante
la cual la impresión en color se aplica al reverso de láminas de plástico. Para evitar que las muestras se rayen, se han
intercalado hojas de papel entre las láminas de plástico. Para facilitar la fabricación, las hojas de plástico no llevan
números de página. Para mayor comodidad de uso, las fotografías se muestran en el orden que se muestra en la figura.

Cuatro fotografías se refieren específicamente a los grados de oxidación A, B, C y D (ver cláusula 3).

Veinticuatro fotografías, A Sa 21/2 a D Fl, se relacionan específicamente con los grados de preparación obtenidos
mediante limpieza con chorro seco, limpieza manual y con herramientas eléctricas y limpieza con llama (ver cláusula 4).
Otros métodos, como la limpieza con chorro húmedo, producen superficies que pueden diferir en apariencia, color, etc.,
pero las fotografías aún pueden usarse para dar una indicación del grado de preparación.

Catorce fotografías, A Sa 21/2 a D Sa 3, muestran superficies de acero que han sido sometidas a limpieza con chorro
seco con abrasivos que contienen arena de cuarzo. El uso de tales abrasivos en áreas cerradas está prohibido en muchos
países excepto bajo condiciones estrictamente controladas.
Por lo tanto, para la limpieza con chorro en seco se suelen utilizar abrasivos de otros tipos (y, por tanto, de color).
Estos abrasivos pueden producir una apariencia superficial diferente, incluso después de una limpieza meticulosa de la
superficie limpiada con chorro de arena.

No existen fotografías que representen A Sa 1, A Sa 2, A St 2 o A St 3 porque estos grados de preparación no son

alcanzables y las fotografías existentes son suficientemente indicativas.

8
Machine Translated by Google

ISO 8501­1: 1988 (E)

Figura: Diseño y secuencia de los ejemplos fotográficos representativos

adjuntos.

9
Machine Translated by Google

Esta página se ha dejado en blanco intencionadamente.
