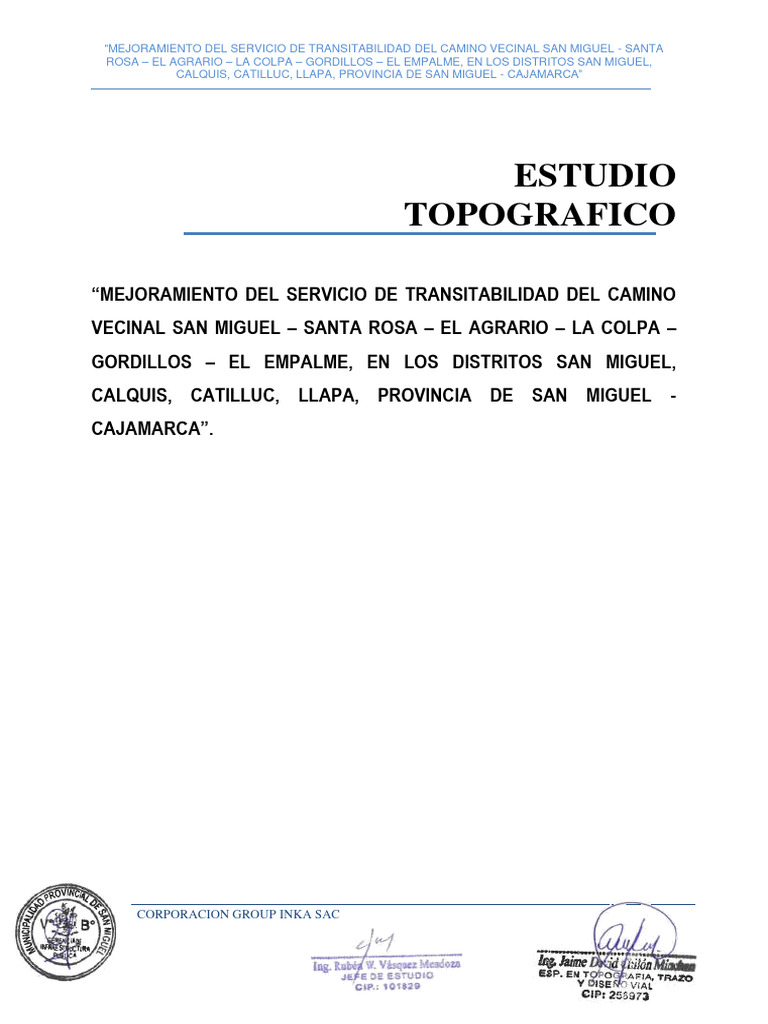

ESTUDIO
TOPOGRAFICO
11.2.2 TOPOGRAFÍA
GENERALIDADES
a) Ubicación.
a) Recopilación.
b) Análisis.
c) Conclusiones
Metodología
BMs:
Cuadro Nº 01 BMs de Control Cada Km. Utilizados para el Replanteo a lo Largo del
Eje Coordenadas UTM
Poligonal de Precisión
Para llevar el control planimétrico a todo lo largo de la vía en estudio antes y durante
la construcción de la carretera se requiere establecer puntos de control
denominados auxiliares a cada cierto tramo, estas han sido debidamente
monumentados, referenciados y señalizados para su ubicación inmediata, y
para garantizar los valores establecidos, estos puntos deben cumplir la misma
finalidad que los puntos geodésicos.
Metodología de Trabajo:
Para el control de los levantamientos topográficos en general se ha considerado
colocar las poligonales auxiliares de precisión a lo largo del todo el tramo, para ellos
se han tenido que aprovechar los hitos correspondientes a los BMs, ya que estos
están monumentados y garantizan su posición absoluto durante la ejecución
de los trabajos topográficos, tomándose así las siguientes consideraciones
siguientes:
Parte de los vértices y puntos de la poligonal de precisión son los mismos hitos
correspondiente a los BMs, y también fueron tomados puntos auxiliares que
complementan la poligonal de precisión en puntos fijos ya sea una piedra empotrada
Luego de realizar la toma de los puntos necesarios de cada área levantada mediante
una estación total, se procedió en gabinete al procesamiento y revisión de los datos
para el dibujo de los planos empleando el sistema AutoCAD Civil 3D 2021.
a) Trabajo de Campo.
Los trabajos de campo han estado a cargo de dos brigadas conformadas por un
topógrafo y tres ayudantes de topografía además de 3 ayudantes para limpieza y
apertura de accesos a zonas críticas, habiéndose empleado una estación total marca
Leica, modelo TCR 407 POWER y equipo accesorio de prismas y porta prismas,
jalones y winchas.
b) Trabajo de Gabinete.
12.2.2.5. NOTA.
El levantamiento topográfico se realizó conectándose a la BASE que se encuentra en la
minera la ZANJA, que se encuentra cerca del estudio de la zona del proyecto, con la cual se
procedió a la monumentación de los BMs.
ENEXOS
NIVELACION Y
CORRECION DE BMS
POLIGONAL
COMPENSACIÓN DE COORDENADAS POLIGONAL ABIERTA.
DATOS.
TOTAL = 32433.278 m
0.0262227 0.04041
