11.4.2 Estudio de Hidraulica

“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL
- SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS

SAN MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN MIGUEL – CAJAMARCA”

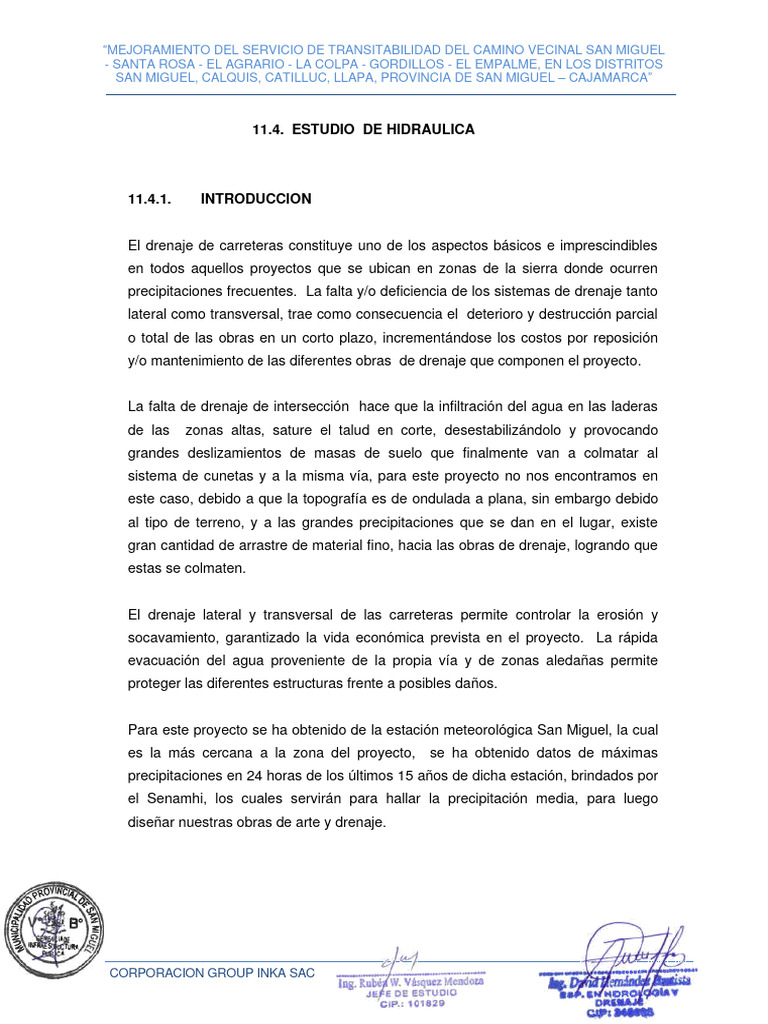

11.4. ESTUDIO DE HIDRAULICA
11.4.1. INTRODUCCION
El drenaje de carreteras constituye uno de los aspectos básicos e imprescindibles

en todos aquellos proyectos que se ubican en zonas de la sierra donde ocurren
precipitaciones frecuentes. La falta y/o deficiencia de los sistemas de drenaje tanto
lateral como transversal, trae como consecuencia el deterioro y destrucción parcial
o total de las obras en un corto plazo, incrementándose los costos por reposición
y/o mantenimiento de las diferentes obras de drenaje que componen el proyecto.
La falta de drenaje de intersección hace que la infiltración del agua en las laderas
de las zonas altas, sature el talud en corte, desestabilizándolo y provocando
grandes deslizamientos de masas de suelo que finalmente van a colmatar al
sistema de cunetas y a la misma vía, para este proyecto no nos encontramos en
este caso, debido a que la topografía es de ondulada a plana, sin embargo debido
al tipo de terreno, y a las grandes precipitaciones que se dan en el lugar, existe
gran cantidad de arrastre de material fino, hacia las obras de drenaje, logrando que
estas se colmaten.
El drenaje lateral y transversal de las carreteras permite controlar la erosión y

socavamiento, garantizado la vida económica prevista en el proyecto. La rápida
evacuación del agua proveniente de la propia vía y de zonas aledañas permite
proteger las diferentes estructuras frente a posibles daños.
Para este proyecto se ha obtenido de la estación meteorológica San Miguel, la cual

es la más cercana a la zona del proyecto, se ha obtenido datos de máximas
precipitaciones en 24 horas de los últimos 15 años de dicha estación, brindados por
el Senamhi, los cuales servirán para hallar la precipitación media, para luego
diseñar nuestras obras de arte y drenaje.
CORPORACION GROUP INKA SAC

11.4.2. OBJETIVOS Y ALCANCES
a. Objetivos
Establecer los probables gastos instantáneos de escorrentía directa, que nos

permita efectuar un diseño óptimo de las diferentes estructuras u obras de arte o
Drenaje, tanto lateral como transversal, como son: cunetas, alcantarillas,
aliviaderos, badenes, puentes, entre otros.
Brindar un diseño eficiente para cada estructura de drenaje, a fin de garantizar la
vida útil del Proyecto, con mínimos costos de mantenimiento.
11.4.3. UBICACIÓN DEL PROYECTO
El proyecto “MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO

VECINAL SAN MIGUEL - SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL
EMPALME, EN LOS DISTRITOS SAN MIGUEL, CALQUIS, CATILLUC, LLAPA,
PROVINCIA DE SAN MIGUEL – CAJAMARCA”.se encuentra ubicado en:
Ubicación política.
Departamento : Cajamarca
Provincia : San Miguel
Distritos : San Miguel, Calquis, Llapa y Catilluc.
Centros Poblados : Sayamud, Santa Rosa, El Asma, La Colpa, El
Agrario, Gordillos, Uchuquinua.
Ubicación geográfica.
Punto de inicio (km: 00+400)

✓ Este : 737465.457
✓ Norte : 9226131.401
✓ Elevación : 2648.05m.s.n.m
Punto final (km: 38+615.86)

✓ Este : 751551.833
✓ Norte : 9241713.017

✓ Elevación : 3492.910 m.s.n.m
Es de hacer notar que el proyecto, políticamente, comprende territorio de la

región Cajamarca.
11.4.4. METODOLOGÍA
Con el fin de tener un amplio conocimiento de la hidrología de la zona y contar

con los fundamentos básicos para el estudio hidráulico y estructural del proyecto,
se deben considerar las siguientes etapas.
➢ Inventario, diagnostico, análisis y síntesis del sistema hidrológico e

➢ infraestructura de drenaje lateral y transversal existente en la zona de
proyecto.
➢ Recopilación de información hidrometeorológica y cartográfica, acorde con

los objetivos planteados en este proyecto.
➢ Se tendrá en cuenta los datos de aforos en quebradas y ríos, obtenidos en

la inspección de campo.
➢ Tratamiento, análisis y síntesis de la información recopilada, así como la

obtención de los gastos de diseño.
➢ Tratamiento, análisis y síntesis de la información recopilada, así como la
obtención de los gastos de diseño.
➢ Dimensionamiento preliminar de las obras de arte, tomando como base,
los datos pluviométricos.
11.4.5. JUSTIFICACIÓN
Siendo el drenaje un sistema de protección, contra efectos destructivos del agua
pluvial, es de suma importancia y una exigencia imperiosa que los sistemas viales
ubicados en zonas montañosas de alta pluviosidad tengan una concepción
estratégica de drenaje que, a la par de garantizar la vida económica del proyecto,
minimicen los costos de mantenimiento y mitiguen los efectos de impacto ambiental
negativo.

11.4.6. DIAGNÓSTICO E INVENTARIO
El proyecto consiste en una carretera existente, el cual requiere de un mejoramiento

para una mejor transitabilidad, la cual se inicia en las afueras de la ciudad de San
Miguel , pasando por el Puente Santa Rosa, Gordillos, para finalmente llegar a
Uchuquinua concluyendo en Km 38+615.86
La infraestructura de drenaje longitudinal, en general, en lo referente a cunetas,

se encuentran colmatadas a consecuencia del material de arrastre debido a
socavación en ciertos tramos de la vía. De otro lado, en algunos tramos no hay
mayor problema con el drenaje lateral, sin embargo muchas de las obras de drenaje
transversal se encuentran en mal estado y no presentan cabezales en ingreso y
salida, se encontró en su mayoría pases de tubería tipo ADS, de diferentes
diámetros y tajeas de piedra de diferentes dimensiones, los que por lo general son
usados para pases de agua de riego.
En cuanto al sistema de drenaje transversal, las alcantarillas de TMC en los 19.00

primeros Km, no cuentan con cabezales de ingreso y salida, mientras que en el
tramo del Km 19 en adelante, se cuenta con alcantarillas TMC en su gran mayoría
en estado regular, algunas de las cuales requieren ampliación y otras solo
limpieza. Se proyectarán pontones de concreto donde existen pontones de madera
y donde lo justifique el estudio, mientras que otros que se encuentran en buen
estado serán ampliados o reparados si fuera necesario.
Como consecuencia de la falta de drenaje, la vía actual está convertida en un

elemento de intercepción y conducción de flujos de escorrentía pluvial y por lo tanto
sometida a procesos erosivos y de sedimentación intensos.
Cartografía:
La información cartográfica de la zona del proyecto constituida por el Mapa

Cartográfico del Instituto Geográfico Nacional Hoja 14-f Chota a escala 1:100,000
lo que ha permitido delimitar el área drenable hacia el tramo de la carretera en
estudio.

A este informe se anexa el plano de delimitación de cuencas (HMC-01/04), el cual

está detallado con sus respectivas áreas.
Pluviometría:
Se ha utilizado metodologías adecuadas que permitan la trasposición de

información desde localidades o regiones de un mismo sistema hidrológico.
La información pluviográfica para el presente estudio está constituida por registros

de 16 años de información de intensidades máximas de precipitación de la
estación pluviométrica San Miguel, ubicada en la provincia de San Miguel.
Para efectuar la transferencia de información de intensidades máximas de

precipitación, desde la estación San Miguel a la Zona del Proyecto, se utilizará un
coeficiente de transferencia por cantidad de agua precipitable.
Las características y ubicación de la estación mencionada se muestran en el

cuadro Nº 01.
Cuadro Nº 01: CARACTERISTICAS DE LA ESTACION UTILIZADA
ESTACION UBICACIÓN COORDENADAS ALTITUD PLUVIOSIDAD
PROV. DPTO LONG. LAT. (m.s.n.m.) (mm/año)

C.O San San Cajamarca W 78º S 06º 2560 750
Miguel Miguel 51´11’’ 59´51’’
Factor de Transferencia: 3206.25/2560 = 1.25

Hidrometría: Las quebradas que cortan el trazo de la carretera, no cuentan con

estaciones de medición de caudales.
Clima y Temperatura: La temperatura en la zona de proyecto es variable de
acuerdo a la cota, sin embrago la ciudad de San Miguel presenta un agradable
clima primaveral con una media de 14.8º ºC al año.
Fase de Gabinete: Según inventario se proyectaron obras de arte a lo largo de la
carretera, las cuales son necesarias y obligatorias para un buen drenaje y así evitar
deslizamientos y socavamientos, gran problema en este proyecto. Se proyectaron
las obras de arte definitivas según el cuadro de alternativas de solución de obras de
arte, luego se procedió al procesamiento, análisis y determinación de los
parámetros hidrológicos para el diseño y dimensionamiento de las obras de arte
proyectadas.
11.4.7. PROCESAMIENTO DE DATOS

Intensidades Máximas
Las intensidades máximas de la Estación Pluviométrica San Miguel, se ajustaron al
Modelo Probabilístico de Variable Extrema EV1 o de GUMBEL:
𝐹(𝑥 < 𝑋) = 𝑒𝑥𝑝[−exp⁡(−𝛼(𝑥 − 𝛽))] …………(1)

Dónde:
F(x<X) : Probabilidad acumulada de que cualquier evento x será
menor que X
 : Parámetro de escala.
 : Parámetro de posición.
Los parámetros del modelo, por el Método de Momentos, se estiman mediante:
X =  + 0.45005 S
 = 1.28255 / S
X: Media muestral
S: Desviación estándar muestral
Los Parámetros del Modelo, se determinan, para las intensidades máximas

correspondientes a cada periodo de duración, tal como se muestran en los cuadros
siguientes, donde se ha tomado el proyecto en tres tramos (de acuerdo a cotas

para un mejor análisis).
Cuadro Nº 02. A Parámetros del modelo EV1- Tramo Inicial
DURACIÓN ESTADÍSTICOS MUESTRALES PARÁMETROS DEL MODELO

PRUEBA BONDAD DE AJUSTE
(minutos)
X S  
5 130.3910 42.3880 0.0303 111.3164 Kolmogorov
10 77.5309 25.2040 0.0509 66.1891 Kolmogorov
30 34.0121 11.0568 0.1160 29.0366 Kolmogorov
60 20.2237 6.5744 0.1951 17.2653 Kolmogorov
120 12.0251 3.9092 0.3281 10.2660 Kolmogorov
Cuadro Nº 02.B Parámetros del modelo EV1 - Tramo Intermedio

(minutos) X S  
5 152.8019 49.6734 0.0258 130.4489 Kolmogorov
10 90.8566 29.5360 0.0434 77.5654 Kolmogorov
30 39.8580 12.9572 0.0990 34.0273 Kolmogorov
60 23.6997 7.7044 0.1665 20.2327 Kolmogorov
120 14.0919 4.5811 0.2800 12.0305 Kolmogorov
Cuadro Nº 02.C Parámetros del modelo EV1-Tramo Final

(minutos) X S  
5 163.3072 53.0885 0.0242 139.4147 Kolmogorov
10 97.1030 31.5666 0.0406 82.8981 Kolmogorov
30 71.6414 23.2895 0.0551 61.1612 Kolmogorov
60 25.3291 8.2341 0.1558 21.6237 Kolmogorov
120 15.0608 4.8960 0.2619 12.8576 Kolmogorov
Para realizar la prueba de Kolmogorov, la probabilidad observada, se obtuvo

utilizando el criterio empírico de Weibull:
Dónde :
P(x>X) : Probabilidad Observada acumulada de que, cualquier evento
x será mayor que el evento X.
m : Número de orden de la sucesión decreciente.

n : Tamaño o longitud de la muestra.
La probabilidad simulada, se obtuvo a partir del Modelo EV1.
De la ecuación (1) se tiene que el tiempo de retorno es:
1 1
𝑥 = 𝛽 − 𝛼 𝐿𝑛 [−𝐿𝑛(1 − 𝑇𝑟] …………… (2)
Despejando:
1
𝑇𝑟 = 1−(1−𝐽)1/𝑛 ……………. (3)
Dónde:
Tr : Tiempo de retorno, en años.
J : Incertidumbre o probabilidad de fallar en la predicción, en
un número “n” años consecutivos. A continuación se presenta el modelamiento
de intensidades.
El modelamiento de intensidades y curvas IDF, se encuentra de forma detallada

en el ANEXO 01, tanto para el tramo inicial, tramo intermedio y tramo final.
11.4.8. HIDROLOGIA DEL SISTEMA DE DRENAJE
La hidrología del drenaje de carreteras comprende el sistema interceptor de flujos

laterales (cunetas y canales de coronación) y el sistema transversal (alcantarillas,
puentes, pontones, badenes). En este caso, el sistema de drenaje transversal
estará conformado por aliviaderos, alcantarillas, pontones y un puente, en cambio
el drenaje lateral estará constituido por cunetas revestidas.
El proyecto, materia del presente estudio, se desarrolla entre las cotas 2600 y
3716.77 m.s.n.m. aproximadamente; teniendo un área drenable de 5.004 Km2. El
70% de los flujos de escorrentía directa se concentran en pequeñas quebradas o
depresiones y el 30% restante drena directamente hacia la carretera.

➢ Intensidades de Diseño
Teniendo en cuenta la categoría del camino, la seguridad y la economía del
proyecto, las intensidades máximas de diseño, para el tramo en consideración,
se seleccionan de acuerdo a las condiciones y criterios siguientes:
Para obras hidráulicas como alcantarillas, badenes y pontones se ha considera
tiempos de Retorno dadas en la tabla N° 02 del Manual de Hidrología, Hidráulica
y Drenaje.
➢ Máxima Escorrentía Directa

Según características topográficas del área colectora, cobertura vegetal y
almacenamiento transitorio, de la tabla Nº 08, el coeficiente de escorrentía
directa ponderado se estima en 0.50.

Cuando las cuencas son pequeñas se considera apropiado el método de la

fórmula racional para la determinación de los caudales. Se consideran cuencas
pequeñas a aquellas en que el tiempo de concentración es igual o menor a 6
horas. El tiempo de recorrido del flujo en el sistema de cauces de una cuenca, o
tiempo de concentración relacionado con la intensidad media de precipitación se
puede deducir por la fórmula:
𝐿 3/4
𝑇𝑐 = 0.3 (𝑆 1/2 ) …………….. (4)
Dónde :
Tc = Tiempo de concentración en horas

L = Longitud del cauce principal
S = Pendiente Media

El gasto máximo de escorrentía directa fue estimado mediante el Método

Racional:
𝐶𝐼𝐴
𝑄𝑚á𝑥 = 360 ………… (5)
Dónde :
QMAX = Gasto máximo de escorrentía directa, m3/s.

I = Intensidad máxima de diseño, mm/h
A = Área colectora, HA
C = Coeficiente de escorrentía directa
Mediante la aplicación de la ecuación (5), teniendo en cuenta además las

longitudes de los elementos interceptores de flujo, se obtienen los gastos de
escorrentía máximos que se aprecian en el cuadro.
➢ Degradación de la cuenca y transportes de sedimentos
Los parámetros existentes como la topografía llana de la cuenca, la alta pluviosidad

y la falta de cobertura vegetal; nos hacen prever una moderada capacidad erosiva
del área drenable.
- Pérdida de suelo
La degradación de la cuenca, se debe generalmente a la erosión hídrica y
al transporte de sólidos por escorrentía directa. El potencial erosivo tiene
relación directa con la pendiente de la cuenca y el grado de pluviosidad,
esta relación puede expresarse mediante la ecuación (5), a continuación se
define las variables y parámetros involucrados en ella:
𝑃
𝑆 = 2.65⁡𝑙𝑜𝑔 𝑃𝑚 + 0.46 log(𝐶𝑜 − 1.56) ……………. (6)
Dónde:
Co = H2 / A
S = Degradación especifica Tn/ Ha / año
Pm = Precipitación del mes de máxima pluviosidad.
P = Modulo pluviométrico.
Co = Coeficiente orográfico. %
H = Altitud media del área colectora.

A = Área colectora.
Degradación: Perdida de suelo del área tributaria.
Módulo pluviográfico: Lamina de precipitación total anual.
Coeficiente Orográfico: Parámetro adimensional que explica la potencionalidad

dinámica e hidroenergética del sistema hidrológico y por tanto el potencial
erosivo.
Factor de Entrega: No todo el material removido o erosionado abandona el

sistema hidrológico junto con el agua de escorrentía, si no que parte del material
sólido vuelve a sedimentarse en las depresiones y áreas bajas de menor
pendiente de la misma cuenca, el coeficiente por el que hay que multiplicar la
degradación potencial, para obtener la cantidad neta de sólidos que abandona el
sistema se llama factor de entrega, la cual es siempre menor que la unidad.
Aumenta al disminuir el área y viceversa.
El área colectora total (5.004 km2) del proyecto tiene una altitud promedio de
3103 msnm. Las precipitaciones pluviales son de 170 mm. Anuales, en época
normal y mayor a 600 mm en épocas de fenómeno del niño, con lo cual,
mediante la ecuación (6) se determina que el potencial erosivo es de 2.15 Tn /
Ha*año. Asumiendo un factor de entrega del 0.40 se determina que el aporte
neto es de 0.86 Tn / Ha * año.
- Transporte de sedimentos
Se estima que de la cantidad total neta de sedimentos el 70% corresponde

a sólidos en suspensión y el 30% restante son sólidos de arrastre.
11.4.9. HIDRAULICA DEL DRENAJE SUPERFICIAL
En lo posible la sección transversal del cauce no debe ser alterada, sobre todo en
sus dimensiones naturales, pues los ensanchamientos o estrechamientos modifican
completamente el patrón de flujo, provocando sedimentación o erosiones
localizadas y por lo tanto, daños debido a inundaciones o socavamientos. Para el

presente estudio la hidráulica del drenaje transversal está constituida por

aliviaderos, alcantarillas, pontones y un puente y el drenaje longitudinal por cunetas
revestidas a lo largo del tramo.
El cálculo hidráulico del sistema de drenaje, por gravedad, se realiza mediante la

ecuación de Maning:
𝐴𝑅2/3 𝑆 1/2
𝑄= 𝑛
…………. (7)
Dónde :
Q = Gasto de conducción, m3/s
A = Área hidráulica, m2
R = Radio hidráulico (m)

S = Gradiente hidráulica
n = Rugosidad de Manning
✓ Hidráulica de Cunetas
Para el diseño de las cunetas se ha tenido en consideración el 30% del flujo

drenable total, ya que el resto de flujo se concentra en depresiones o cauces
establecidos, considerando un ángulo de reposo de taludes muy superior al ángulo
de reposo del material en estado saturado, sin revestimiento.
✓ Caudales Hidrológicos Para Cunetas.
Para calcular estas máximas avenidas se ha hecho uso de la formula Racional

descrita en la ec. (5), la cual requiere a su vez de diversos parámetros hidrológicos,
que derivan de las áreas tributarias que delimitan los diversos tramos del proyecto,
así como características propias de la zona.
Mediante un tratamiento hidrológico de intensidades máximas se ha logrado

generar curvas IDF para este tipo de obra, con los cuales se consigue determinar el
caudal hidrológico. El tratamiento hidrológico de intensidades máximas y el
modelamiento de curvas IDF, se muestra detalladamente en el ANEXO 01.

Dimensionamiento de Cunetas.
Para este proceso se utilizara la fórmula de Manning descrita anteriormente, para lo

cual se ha propuesto una sola sección de 0.3x0.75 de cuneta revestida, y utilizando
el coef. De rugosidad de Manning (n) y teniendo en cuenta los taludes respectivos
para cada tipo de suelo, además de tomar la pendiente promedio de la carretera
como un parámetro representativo de su longitud.
DISEÑO DE CUNETAS
1. CAPACIDAD HIDRÁULICA DE CUNETA

TRIANGULAR
Prog: Inicial: 00+150.00 km

Prog: Final: 38+615.00 km
T
1 y 1
Zo Z1
Pendiente de la subrasante= 6.84%  Flujo Gradualmente Variado

( En promedio)
n (Coef. rugosidad) = 0.013 (Canal revestido)

Z1 = 2.0K
(Talud en corte para material
Zo = 0.5K suelto)
S (Pendiente de la cuneta) = 6.84%
2. Predimensionamiento de Cuneta
y = 0.30 m Tirante
y 2 (Z 0 + Z1 )
A= A= 0.1125m2
2

0.60 m
y(Z0 + Z1 )
R=
(
2 1 + Z 0 + 1 + Z1
2 2
) R = 0.112 m
Q = 0.5175m3/s
Cap. Hidráulica de la Cuneta de 0.75x0.30
V = 4.6 m/s (Veloc. Media)
DISEÑO DE CUNETA RECTANGULAR
Progresiva inicial: 19+710.00 Km

Progresiva final: 20+020.00 Km
1. Capacidad Hidraulica de Cunetas
Pendiente de la
subrasante= 6.12% Flujo Gradualmente Variado
n (Coef. rugosidad) = 0.013 (Canal revestido)

S (Pendiente de la cuneta)
= 6.12%
2. Predimensionamiento de Cuneta
H= 0.25 Altura Total

y= 0.25 Tirante
T= 0.35 Espejo de agua

ÁREA HIDRÁULICA
A = TxY = 0.088
PERÍMETRO MOJADO
P = 2Y+T = 0.850
RADIO HIDRÁULICO
R = A/P = 0.103
CAUDAL DE CUNETA
Q=
0.366m3/s
Cap. Hidraulica de la Cuneta de 0.25x0.35
VELOCIDAD DE FLLUJO
V= 4.18 m/s (Veloc. Media)
Resultados:
El dimensionamiento realizado es correcto, debido a que la sección propuesta

es capaz de soportar los Caudales Hidrológicos, calculados para todo el tramo
del proyecto de carretera.

“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL - SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS SAN MIGUEL, CALQUIS, CATILLUC,
LLAPA, PROVINCIA DE SAN MIGUEL – CAJAMARCA”
CALCULO DEL CAUDAL HIDROLOGICO PARA CUNETAS

CAUDAL QUE
CAUDAL PROFUNDIDAD ANCHO BORDE LIBRE VELOCIDAD
COEFICIENTE DE SUPERFICIE DE LA LONGITUD DEL PENDIENTE TIEMPO DE INTENSIDAD COEF. PENDIENTE ESPEJO DE AREA PERIMETRO RADIO PUEDE ¿SE NECESITA
PROGRESIVA LONG. COTA ÁREA De plano de cuencas y michocuencas (mch-t1-001) HIDROLOGICO PARA TOTAL DE LA SUPERIOR DE DE LA TALUD LADERA TALUD CARRETERA TIRANTE DE AGUA EN
ESCORRENTIA CUENCA CURSO PRINCIPAL DEL CAUSE CONCENTRACIÓN MÁXIMA MANING CUNETA AGUA HIDRAULICA MOJADO HIDRAULICO EVACUAR LA ALIVIADERO
LA CUNETA CUNETA LA CUNETA CUNETA LA CUNETA
CUNETA EN ESTE FORMA DE CUNETA
TRAMO?
INICIAL FINAL "L" SUPERIOR INFERIOR " Ac " "C" "A" " L" "S" " Tc " " Imáx " Qhidrologico x Cuneta "H" "b" "B.L." Horz. Vert. Horz. Vert. Coef. S Y T Ah Pm Rh "QDiseño_cuneta" "V"
- K1 K2 K3 K4 Σk
i i+1 (m) ( m.s.n.m. ) ( m.s.n.m. ) Nº (m 2 ) ( Adimen. ) (Km 2 ) (Km) (m/m) (mín.) (mm/h) (m 3 /seg) (m) (m) (m) (Zo) 1 ( Z1 ) 1 (n) (%) (m) (m) ( m2 ) (m) (m) ( m 3 /s ) (m/s) ( Adim. )
00+150.00 - 00+280.00 142.17 4,870.70 20.00 10.00 10.00 10.00 50.00 0.49 0.5 1 2.5 1
2635.12 2608.46 1 0.004871 0.142 0.188 5.62 170.16 0.112 0.30 0.75 0.00 0.013 6.12 0.30 0.75 0.088 1.14 0.118 0.366 4.18 No CUNETA TRIANGULAR
00+280.00 - 00+330.00 186.56 8,458.89 20.00 10.00 10.00 10.00 50.00 0.49 0.5 1 2.5 1
00+330.00 - 00+406.50 305.30 2657.23 2614.88 3 7,715.19 10.00 10.00 10.00 5.00 35.00 0.35 0.007715 0.305 0.139 10.63 105.44 0.078 0.30 0.75 0.00 0.5 1 2.5 1 0.013 0.57 0.30 0.75 0.088 1.14 0.118 0.112 1.28 No CUNETA TRIANGULAR
03+526.50 - 03+620.00 78.46 2730.40 2679.20 31 856.01 30.00 10.00 10.00 10.00 60.00 0.56 0.000856 0.078 0.653 2.82 285.22 0.038 0.30 0.75 0.00 0.5 1 2.5 1 0.013 8.22 0.30 0.75 0.135 1.14 0.118 0.717 5.31 No CUNETA TRIANGULAR
0.5 1 2.5 1
06+411.65 - 06+643.00 278.70 2961.80 2897.43 60 13,621.37 20.00 10.00 10.00 5.00 45.00 0.44 0.013621 0.279 0.231 9.01 119.43 0.201 0.30 0.75 0.00 0.013 8.35 0.30 0.75 0.135 1.14 0.108 0.427 4.88 No CUNETA TRIANGULAR
06+643.00 - 06+691.00 417.55 2959.91 2903.43 61 3,961.37 20.00 10.00 10.00 5.00 45.00 0.44 0.003961 0.418 0.135 13.55 87.89 0.043 0.30 0.75 0.00 0.5 1 2.5 1
0.013 3.78 0.30 0.75 0.135 1.14 0.108 0.287 3.28 No CUNETA TRIANGULAR
06+968.00 - 07+083.00 117.61 2,805.70 30.00 10.00 10.00 10.00 60.00 0.56 0.5 1 2.5
2981.39 2918.54 65 0.002806 0.118 0.534 3.99 220.09 0.096 0.30 0.75 0.00 1 0.013 6.28 0.30 0.75 0.135 1.14 0.108 0.371 4.23 No CUNETA TRIANGULAR
07+083.00 - 07+207.00 487.42 3006.97 2925.90 66 8,197.98 20.00 10.00 10.00 5.00 45.00 0.44 0.008198 0.487 0.166 14.66 82.87 0.084 0.30 0.75 0.00 0.5 1 2.5 1
0.013 4.67 0.30 0.75 0.135 1.14 0.108 0.319 3.65 No CUNETA TRIANGULAR
07+207.00 - 07+255.00 491.37 8,031.48 20.00 10.00 10.00 5.00 45.00 0.44 0.5 1 2.5 1
07+255.00 - 07+272.35 687.17 6,567.97 20.00 10.00 10.00 5.00 45.00 0.44 0.5 1 2.5 1
07+272.35 - 07+516.10 1202.41 42,390.14 20.00 10.00 10.00 5.00 45.00 0.44 0.5 1 2.5 1


CAUDAL QUE
TRAMO?
- K1 K2 K3 K4 Σk
19+710.00 - 19+800.00 833.00 3562.66 3540.65 155 59,012.64 10.00 5.00 10.00 10.00 35.00 0.35 0.059013 0.833 0.026 31.24 55.06 0.312 0.25 0.35 0.00 - - - - 0.013 6.11 0.25 0.35 0.088 0.85 0.103 0.618 4.58 No CUNETA RECTANGULAR


CAUDAL QUE
TRAMO?
- K1 K2 K3 K4 Σk
23+500.00 - 23+547.80 501.96 3,694.43 3,663.20 176 31,918.57 10.00 10.00 5.00 5.00 30.00 0.28 0.031919 0.502 0.062 18.07 83.03 0.209 0.30 0.75 0.00 0.5 1 2.5 1 0.013 4.38 0.30 0.75 0.135 1.14 0.118 0.523 3.88 No CUNETA TRIANGULAR

✓ Caudales Hidrológicos Para Alcantarillas.

Para este tipo de Estructuras Hidráulicas, igualmente se ha determinado los
caudales Hidrológicos, en base a los parámetros Hidrológicos e Intensidades
máximas de diseño para cada caso de cauce considerado. Las alcantarillas son
diseñadas de metal tipo TMC MP-68, con cabezales de entrada y salida de
concreto f’c = 175 Kg/cm2, en tal razón el coeficiente de rugosidad que
corresponde según especificaciones adjuntas, será de 0.022, y la pendiente del
cauce, 0.030 como mínimo para limpieza, para cauces establecidos. El valor de
este último parámetro se adopta en razón de favorecer una velocidad de flujo
cercana a lo recomendado en las especificaciones técnicas, lográndose de esta
manera impedir la obstrucción de la alcantarilla por fenómenos de sedimentación-
colmatación, debido a las corrugaciones. El problema que puede presentarse a la
salida de la alcantarilla, por efecto de la velocidad, es amortiguado por
emboquillado según se detalla en planos y pendiente de acuerdo a topografía.
Dimensionamiento de Alcantarillas.
El dimensionamiento de las alcantarillas se determina calculando la capacidad
Hidráulica para un Diámetro comercial propuesto de Alcantarilla TMC, la cual debe
ser mayor que el caudal hidrológico calculado para c/d cauce establecido, a manera
de verificación.

CALCULO HIDRÁULICO DE ALCANTARILLA
PROGRESIVA: 00+406.50
TIPO: ALC TMC Ø=36" - 01
1) AREA DE LA CUENCA (Ac)
Superficie drenada por la red hidrográfica aguas arriba del punto emisor.
Ac = 150279.96 m2 = 0.15 Km2
2) LONGITUD CURSO PRINCIPAL (Lcp)
Longitud maxima de recorrido de curso hidráulico de la cuenca

Lcp = 1217.93 m = 1.22 Km
3) COTAS DE LA CUENCA:
Son las cotas inferior y superior de la cuenca
Cota Superior (Cs): 3001.13 m
Cota Inferior (Ci): 2614.31 m
4) RELACIÓN DE ÁREAS DELIMITADASQUE INFLUYEN:
Son las áres delimitas en el plano de microcuencas y que influyen directamente el la alcantarilla
Áreas = A3+A4+A5
5) VALORES PARA LA DETERMINACIÓN DEL COEFICIENTE DE ESCORRENTÍA
Valores "Kn", que son obtenidos de los diferentes condiciones que se presenta en la zona, que influyen directamente para la obtención del
Coeficiente de Escorrentía
Cuadro N°01
Kn Valor
K1 20.00
K2 10.00
K3 10.00
K4 10.00
6) COEFICIENTE DE ESCORRENTÍA
el coeficiente de escorrentía representa la fracción de agua del total de lluvia precipitada que realmente genera escorrentia superficila una
vez se ha saturado el suelo por completo. Su valor depende de las características concretas del terreno que determinan la infiltración del
agua en el suelo.
∑ (Kn) = 50.00
Cuadro N°02
C= 0.51

7) PENDIENTE DEL CAUCE (m/m)
La velocidad de escurrimiento de corrientesde agua en una Cuenca Hidrográfica depende de la pendiente de los canales fluviales, en
cuanto mayor valor tome la pendiente, mayor será la velocidad del flujo.
S= ((3001.12733666286)-(2614.3145))/(1.2179281*1000)
S= 0.318
8) TIEMPO DE CONCENTRACIÓN (min)
Tiempo necesario para que el caudalsaliente se estabilice, cuando la ocurrencia de una precipitación con intensidad constante sobre toda
la cuenca
Tc= (0.6)*(0.3)*(((1217.9281)/((0.317599073921411)^0.25))^0.76)
Tc= 26.00
9) INTENSIDAD MAXIMA (mm/h):
Y: 700.46 (valor obtenido de curvas modelas de Intensidades)
Imax = (700.46)*((26.0008715850205)^-0.75)
Imax = 60.83
10) CAUDAL HIDROLÓGICO PARA ALCANTARILLA (m3/seg)
C = Coeficiente de Escurrimiento de la Cuenca

I = Intensidad de lluvia de diseño (mm/h)
A = Área Aportante (Km2)
Qh = (0.508426797570173*60.833444825848*0.150279957)/3.6
Qh = 1.29
Qcuneta (Qc): 0.332 m3/seg (caudal aportado por concurrencia de cuneta)
(caudal aportado por acumulación de obra de arte

Qacumulado (Qac): 0.000 m3/seg
anterior)
Qaforado (Qaf): 0.000 m3/seg (caudal constante en punto emisor, campo)
Caudal Hidrológico Total:
Qtotal = Qh+Qc + Qac + Qaf
Qtotal = (1.29112831103433+0.332+0+0)
Qtotal = 1.623128311 m3/seg

11. CÁLCULO DE DIÁMETRO DE LA ALCANTARILLA:
Para el cálculo del diámetro de alcantarilla, se utilizó la ecuación de Manning, teniendo en cuenta los elementos hidráulicos de la sección
circular.
datos para el procedimiento:
Tabla N°01:
Fuente: Hidraulica de Canales - Maximo Villon,
Para nuestro casa trabajaremos caudal lleno a 3/4 de tubería
Relación: (A/D2) = 0.6318 A = 0.6318d2

D=d (Y/D)= 0.75 (P/D)= 2.0944 P = 2.0944d
Y = (3/4)d (R/D)= 0.3017 R = 0.3017d
Ecuación de Manning:
2 1 2 2
⁡ 𝑛 ⁡ 𝑛
𝐴 ⁡𝑅 3 ⁡ ⁡𝑆 2 A* 3 ⁡ = ⁡⁡ (0.6318d2)* (0.301 )3 ⁡= ⁡⁡
Q= 1 1
𝑆2
𝑛 𝑆2
⁡ 𝑛
( )3 ⁡= ⁡⁡ 1
0. 4 03 𝑆2
Reemplazando datos tenemos:
n= 0.022 coeficiente de rugosidad

S% = 0.06 mínimo 3%, para uso de limpieza y optima evacuación de caudal
Qdiseño = 1.623128311 m3/seg
d = (1.62312831103433*0.022)/(0.2842038*(0.06^(0.5)))
d= 0.778531663 m = 30.6508529 pulg = 36 pulg

(redondeo a diametro de tubería TMC a 36", por Norma, por Topografía, relieve)

Ahora con el diametro Ø = 36" hallamos los elementos hidraulicos de seccion circular
12. ELEMENTOS DE LA SECCIÓN CIRCULAR:

Tirante (Y) = 0 ≤ (Y/D) ≤ 1
Ángulo (θ) = arcos (1- 2Y/D)
𝑛 ⁡2
Área (A) = ( − 2
)⁡⁡⁡⁡⁡
( )*
4
Perímetro Mojado (P) = θ *D
𝑛 ⁡2
Rdio Hidráulico (Rh) = (1− 2
)⁡⁡⁡⁡⁡
( )* D
4
Pelo de Agua (T) = (senθ) * D
Pelo de Agua (T) = ( − )
Ecuación de Manning, reemplazando los elementos de seccion de circular obtenemos

2 1
𝐴 ⁡𝑅 3 ⁡ ⁡𝑆 2 0.1 36 𝑛 ( ⁡−𝑆 ⁡ )3
Q= = 2 Ecuación .... (a)
𝑛 1
3 (𝑆 2 ) ( )3
Despejando "θ", y reemplazando "Q", "n", "D", "S", en la ecuación (a), tenemos:
θ= 1.680336833
Área Hidráulica (Ah):

Ah = ((1.68033683289589-(sen(1.68033683289589)/2))/4)*((36*2.54/100)^2))
𝑛 ⁡2
( − )⁡⁡⁡⁡⁡
2
Ah = ( )* Ah = 0.373958626 m2
4
Perímetro mojado (P):

P = θ *D = (1.68033683289589*(36*2.54/100))
P= 1.5365 m
Radio Hidráulico (Rh): 𝑛 ⁡2

𝐴 (1− 2
)⁡⁡⁡⁡⁡ = (0.373958626376649/1.5365)
Rh = =⁡( )* D
𝑃 4
Rh = 0.243383421 m
Pelo de Agua (T):

T = (senθ) * D = (Sen (1.68033683289589))*(36*2.54/100)
T= 0.908919485
Tirante Hidráulico (Y):
Si θ<(π/2) … radianes Si θ>(π/2) … radianes

Y = (D/2)*(1- SEN ((π/2) - θ))) Y = (D/2)*(1 + SEN (θ - (π/2) ))
Y= 0.507181823 m

Velocidad (V):
( )
= ((0.243383421006605^(2/3))*(0.06^0.5))/(0.022)
V=
V= 4.340238602 m/seg
Numero de froude (F):

F= 1
= (4.34023860170565)/((9.81*(0.373958626376649/0.908919484607593))^0.5)
( )2
F= 2.160379414
Tipo de Flujo:
* ) Flujo Subcrítico si F< 1, en este estado las fuerzasde gravedad se hacen dominantes, por lo que el flujo tiene baja velocidad, siendo
tranquilo y lento. En este tipo de flujo, toda singularidad tiene influencia hacia aguas arriba.
*) Flujo crítico, sui F=1, en este estado, las fuerzas de inercia y gravedad están en equilibrio.
*) Flujo Super crítico, si F>1, en este estado las fuerzas de inercia son más pronunciadas, por lo que el flujo tiene una gran velocidad,
siendo rápido o torrentoso. En este tipo de flujo, toda singularidad, tiene influencia hacia aguas abajo
Tipo de flujo = SUPERCRÍTICO
Energia Específica:
Hallamo Hv1:
2
Hv1 = = ((4.34023860170565^2)/(2*9.81)) = 0.960125949 m
E1 = Y1 + Hv1
E1 = ((0.507181822947618)+G277)
E1 = 1.467307772 (m-kg/kg)
CUADRO RESUMEN
Qdiseño = 1.623128311 m3/seg

n= 0.022
S% = 0.06 m/m
Diámetro = 36 = 0.9144 m
θ= 1.680336833 radianes
Área Hidráulica = 0.373958626 m2
Perímetro Mojado = 1.5365 m
Radio Hidráulico = 0.243383421 m
Pelo de agua = 0.908919485 m
Tirante Hidráulico = 0.507181823 m
Velocidad = 4.340238602 m/seg
Número de Froude = 2.160379414
Tipo de Flujo = SUPERCRÍTICO
Energía Específica = 1.467307772

13) CAPACIDAD HIDRÁULICA:
Gráfico para cálculo:

1
Lw L
2
Y1 4
Yc D 3
Y4
n1 So
n
13.1) Ancho de Cauce:
a= 1.5 m
13.2) Datos para diseño:
Lw = 1.5 m
L= 12 (longitud transversal en metros de la alcantarilla, ancho de vía)
n= 0.025 (coeficiente de manning, rugosidad del cauce, terreno natural)
n1 TMC (coeficiente de manning, rugosidad de Alcantarilla TMC)
So(%) = 2.20% (pendiente de alcantarilla)
13.2.1. Altura de Flujo:
Y1 = 0.06 m
Y4 = 1.3 m
(Y1/D) < 1.5 …ok

(Y4/D) < 1.0 …ok
13.2.2. Coeficiente de Descarga (Cd):
Ingresando el valor obtenido de (Y1/D), en el gráfico se obtendrá el valor de Cd

1.00
U se se 0 . 9 4 p a ra ra zo ne s < 0. 4
0.90
Cd
0.80
0.60
0.4 0.6 0.8 1.00 1.2 1.4 1.6
( h 1 - z) /D= Y 1/D
13.2.3. Tirante Crítico (Yc)
Ingresando el valor obtenido de (Y1/D), y (Cd), en el gráfico se obtendrá el valor de (Yc/D)

multiplicando el valor (Yc/D), por el diámetro (D), obtenemos Yc
1. 6
.8 .70
1. 4
0
=
.9 0
d
0 .9
C
0
0
1. 2
8
0
1. 0
( h1-z) /D = Y1/D
0. 8
0. 6
0. 4
0. 2
0. 1 0. 2 0. 3 0. 4 0. 5 0. 6 0. 7 0. 8 0. 9
Y c/D

1. 0
( h1-z) /D = Y1/D
0. 8
0. 6
“MEJORAMIENTO
0. 4 DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL
0. 2- EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS
- SANTA ROSA
SAN MIGUEL, CALQUIS,
0. 1
CATILLUC,
0. 2 0. 3
LLAPA,
0. 4
PROVINCIA
0. 5 0. 6 0. 7
DE0.
SAN
8
MIGUEL
0. 9
– CAJAMARCA”
Y c/D
13.2.4. Pendiente Crítica (Sc):
La pendiente crítica, es obtenido a partir de la secuencia de las siguientes fórmulas
D
Y 
Ecuación 1:
 y − 0 .5 D 
Para Yc<D/2 entonces,  = 2 − 2 Arc cos 
 0 .5 D 
0.5 D − y 
Para Yc>D/2 entonces,  = 2 Arc cos
 
Ecuación 2:  0.5 D 
Q 1 = Cd . Ac 2 g (Y 1 − Yc )
Ecuación 3:
D2   sin  
Ac =  − 
4  2 2 
Ecuación 4:
D  sin  
Rc = 1 − 
4   
Ecuación 5:
0 .5
  Yc * D 0 . 26 
4

Qc =  
 * g


1 . 01  

Ecuación 6:
Cálculo del caudal que puede conducir la alcantarilla, como primera aproximación
2
 nQ 
Sc =  2/ 3 
 AcRc 
11.3. Cálculos Hidráulicos, obtenidos con los datos y ecuaciones antes mencionados
Ø
Diámetro (D)
0.914
Y1 0.060
Y1
(Y1/D) 1.300
(Y1/D) …. < 1.50
Cond. 1.422
Coef. Descarga CD OK
YC/D 0.825
Tirante Critico (Yc) 0.819
Y4 0.749
Y4
(Y4/D) 0.900
(Y4/D) …. < 1.00
Cond. 0.984
(Y4/Yc) OK
(Y4/YC ) ……. <1
Cond. 1.201
θ (Rad.) (FALSO)
sexag. 4.528
AC 259.408
PENDIENTE CRITICA
RC 0.576
QC 0.278
SC (% ) 1.685
So 0.023
TIPO DE FLUJO 0.060
CAUDAL QUE PUEDE CONDUCIR CON APROXIM.

FLUJO TIPO 3
Q (m3/s)

13.4. Cálculo Hidráulico que puede conducir la Alcantarilla
Recalculamos el nuevo caudal, para hallar las pérdidas
Ecuación 7: Ecuación 8: Ecuación 9:

A1 = (Y1) * (a) R1 = A1/(2*Y1 +a)
 V1
2

Q = Cd . Ac 2 g  Y 1 + − Yc − hf1−2  a = Ancho de cauce a = Ancho de cauce
 2 g  Y1 = Altura de Flujo Y1 = Altura de Flujo
Ecuación 10: Ecuación 10.1:
2/3
AR (V1^2)/2g , donde
Ki = i i
ni
Ecuación 10.2: Ecuación 10.3:
Q 2 Li − j
V1= (Q1/A1) hf i − j =
Ki * Kj
Ø
Diámetro (D)
0.914
A1 1.950
R1 0.476
K1 47.526
Kc 11.157
q 5.780
A3 0.655
R3 0.248
K3 11.733
V1^2/2g (m) 0.033
LW (m) 1.500
Hf1-2 (m) 0.007
LONG. TRANSV. ALC. 12.000
Hf2-3 (m) 0.224
FLUJO TIPO 1 1.598
FLUJO TIPO 2 2.180
FLUJO TIPO 3 2.477
CAUDAL ELEGIDO 2.477
RESUMEN:
Caudal Hidrológico Total: 1.623128311
Observamos que Diámetro de Tubería puede conducir el Caudal Hidrológico Total.
Para este caso observamos que el diámetro apropiado es Ø = 36"

Por Norma si presenta quebrada el diámetro minimo elegible es Ø=36"
Por topografía
Presenta Caudal constante
DIÁMETRO DE TUBERÍA PARA ALCANTARILLA Ø = 36"

CALCULO HIDRÁULICO DE ALCANTARILLA
PROGRESIVA: 05+451.00
TIPO: ALC TMC Ø=48" - 01
1) AREA DE LA CUENCA (Ac)
Superficie drenada por la red hidrográfica aguas arriba del punto emisor.
Ac = 830066.74 m2 = 0.83 Km2
2) LONGITUD CURSO PRINCIPAL (Lcp)
Longitud maxima de recorrido de curso hidráulico de la cuenca

Lcp = 4638.80 m = 4.64 Km
3) COTAS DE LA CUENCA:
Son las cotas inferior y superior de la cuenca
Cota Superior (Cs): 3165.22 m
Cota Inferior (Ci): 2835.09 m
4) RELACIÓN DE ÁREAS DELIMITADASQUE INFLUYEN:
Son las áres delimitas en el plano de microcuencas y que influyen directamente el la alcantarilla
Áreas = A48+A49
5) VALORES PARA LA DETERMINACIÓN DEL COEFICIENTE DE ESCORRENTÍA
Valores "Kn", que son obtenidos de los diferentes condiciones que se presenta en la zona, que influyen directamente para la obtención del
Coeficiente de Escorrentía
Cuadro N°01
Kn Valor
K1 20.00
K2 10.00
K3 10.00
K4 10.00
6) COEFICIENTE DE ESCORRENTÍA
el coeficiente de escorrentía representa la fracción de agua del total de lluvia precipitada que realmente genera escorrentia superficila una vez
se ha saturado el suelo por completo. Su valor depende de las características concretas del terreno que determinan la infiltración del agua en
el suelo.
∑ (Kn) = 50.00
Cuadro N°02
C= 0.51

7) PENDIENTE DEL CAUCE (m/m)
La velocidad de escurrimiento de corrientesde agua en una Cuenca Hidrográfica depende de la pendiente de los canales fluviales, en cuanto
mayor valor tome la pendiente, mayor será la velocidad del flujo.
S= ((3165.21536778474)-(2835.085))/(4.638798*1000)
S= 0.071
8) TIEMPO DE CONCENTRACIÓN (min)
Tiempo necesario para que el caudalsaliente se estabilice, cuando la ocurrencia de una precipitación con intensidad constante sobre toda la
cuenca
Tc= (0.6)*(0.3)*(((4638.798)/((0.0711672221521052)^0.25))^0.76)
Tc= 95.46
9) INTENSIDAD MAXIMA (mm/h):
Y: 700.46 (valor obtenido de curvas modelas de Intensidades)
Imax = (700.46)*((95.4569278093725)^-0.75)
Imax = 22.94
10) CAUDAL HIDROLÓGICO PARA ALCANTARILLA (m3/seg)
C = Coeficiente de Escurrimiento de la Cuenca

I = Intensidad de lluvia de diseño (mm/h)
A = Área Aportante (Km2)
Qh = (0.508426797570173*22.9365318337973*0.830066744)/3.6
Qh = 2.69
Qcuneta (Qc): 0.067 m3/seg (caudal aportado por concurrencia de cuneta)
(caudal aportado por acumulación de obra de arte

Qacumulado (Qac): 0.000 m3/seg
anterior)
Qaforado (Qaf): 0.000 m3/seg (caudal constante en punto emisor, campo)
Caudal Hidrológico Total:
Qtotal = Qh+Qc + Qac + Qaf
Qtotal = (2.6888507509026+0.067+0+0)
Qtotal = 2.755850751 m3/seg

11. CÁLCULO DE DIÁMETRO DE LA ALCANTARILLA:
Para el cálculo del diámetro de alcantarilla, se utilizó la ecuación de Manning, teniendo en cuenta los elementos hidráulicos de la sección
circular.
datos para el procedimiento:
Tabla N°01:
Fuente: Hidraulica de Canales - Maximo Villon,
Para nuestro casa trabajaremos caudal lleno a 3/4 de tubería
Relación: (A/D2) = 0.6318 A = 0.6318d2

D=d (Y/D)= 0.75 (P/D)= 2.0944 P = 2.0944d
Y = (3/4)d (R/D)= 0.3017 R = 0.3017d
Ecuación de Manning:
2 1 2 2
⁡ 𝑛 ⁡ 𝑛
𝐴 ⁡𝑅 3 ⁡ ⁡𝑆 2 A* 3 ⁡ = ⁡⁡ (0.6318d2)* (0.301 )3 ⁡=⁡⁡
Q= 1 1
𝑆2
𝑛 𝑆2
⁡ 𝑛
( )3 ⁡= ⁡⁡ 1
0. 4 03 𝑆2
Reemplazando datos tenemos:
n= 0.022 coeficiente de rugosidad

S% = 0.06 mínimo 3%, para uso de limpieza y optima evacuación de caudal
Qdiseño = 2.755850751 m3/seg
d = (2.7558507509026*0.022)/(0.2842038*(0.06^(0.5)))
d= 0.949488798 m = 37.3814487 pulg = 48 pulg

(redondeo a diametro de tubería TMC a 48", por Norma, por Topografía, relieve)

Ahora con el diametro Ø = 36" hallamos los elementos hidraulicos de seccion circular
12. ELEMENTOS DE LA SECCIÓN CIRCULAR:

Tirante (Y) = 0 ≤ (Y/D) ≤ 1
Ángulo (θ) = arcos (1- 2Y/D)
𝑛 ⁡2
Área (A) = ( − 2
)⁡⁡⁡⁡⁡
( )*
4
Perímetro Mojado (P) = θ *D
𝑛 ⁡2
Rdio Hidráulico (Rh) = (1− )⁡⁡⁡⁡⁡
2
( )* D
4
Pelo de Agua (T) = (senθ) * D
Pelo de Agua (T) = ( − )
Ecuación de Manning, reemplazando los elementos de seccion de circular obtenemos

2 1
𝐴 ⁡𝑅 3 ⁡ ⁡𝑆 2 0.1 36 𝑛 ( ⁡−𝑆 ⁡ )3
Q= = 2 Ecuación .... (a)
𝑛 1
3 (𝑆 2 ) ( )3
Despejando "θ", y reemplazando "Q", "n", "D", "S", en la ecuación (a), tenemos:
θ= 1.533054462
Área Hidráulica (Ah):

Ah = ((1.53305446194226-(sen(1.53305446194226)/2))/4)*((48*2.54/100)^2))
𝑛 ⁡2
( − )⁡⁡⁡⁡⁡
2
Ah = ( )* Ah = 0.555689659 m2
4
Perímetro mojado (P):

P = θ *D = (1.53305446194226*(48*2.54/100))
P= 1.8691 m
Radio Hidráulico (Rh): 𝑛 ⁡2

𝐴 (1− 2
)⁡⁡⁡⁡⁡ = (0.555689659196968/1.8691)
Rh = =⁡( )* D
𝑃 4
Rh = 0.297303333 m
Pelo de Agua (T):

T = (senθ) * D = (Sen (1.53305446194226))*(48*2.54/100)
T= 1.218331759
Tirante Hidráulico (Y):
Si θ<(π/2) … radianes Si θ>(π/2) … radianes

Y = (D/2)*(1- SEN ((π/2) - θ))) Y = (D/2)*(1 + SEN (θ - (π/2) ))
Y= 0.586598021 m

Velocidad (V):
( )
= ((0.297303332725359^(2/3))*(0.06^0.5))/(0.022)
V=
V= 4.959670173 m/seg
Numero de froude (F):

F= 1
= (4.95967017326105)/((9.81*(0.555689659196968/1.21833175934919))^0.5)
( )2
F= 2.344687227
Tipo de Flujo:
* ) Flujo Subcrítico si F< 1, en este estado las fuerzasde gravedad se hacen dominantes, por lo que el flujo tiene baja velocidad, siendo
tranquilo y lento. En este tipo de flujo, toda singularidad tiene influencia hacia aguas arriba.
*) Flujo crítico, sui F=1, en este estado, las fuerzas de inercia y gravedad están en equilibrio.
*) Flujo Super crítico, si F>1, en este estado las fuerzas de inercia son más pronunciadas, por lo que el flujo tiene una gran velocidad, siendo
rápido o torrentoso. En este tipo de flujo, toda singularidad, tiene influencia hacia aguas abajo
Tipo de flujo = SUPERCRÍTICO
Energia Específica:
Hallamo Hv1:
2
Hv1 = = ((4.95967017326105^2)/(2*9.81)) = 1.253737422 m
E1 = Y1 + Hv1
E1 = ((0.586598020948716)+G277)
E1 = 1.840335443 (m-kg/kg)
CUADRO RESUMEN
Qdiseño = 2.755850751 m3/seg

n= 0.022
S% = 0.06 m/m
Diámetro = 48 = 1.2192 m
θ= 1.533054462 radianes
Área Hidráulica = 0.555689659 m2
Perímetro Mojado = 1.8691 m
Radio Hidráulico = 0.297303333 m
Pelo de agua = 1.218331759 m
Tirante Hidráulico = 0.586598021 m
Velocidad = 4.959670173 m/seg
Número de Froude = 2.344687227
Tipo de Flujo = SUPERCRÍTICO
Energía Específica = 1.840335443

13) CAPACIDAD HIDRÁULICA:
Gráfico para cálculo:

1
Lw L
2
Y1 4
Yc D 3
Y4
n1 So
n
13.1) Ancho de Cauce:
a= 1.5 m
13.2) Datos para diseño:
Lw = 1.5 m
L= 12 (longitud transversal en metros de la alcantarilla, ancho de vía)
n= 0.025 (coeficiente de manning, rugosidad del cauce, terreno natural)
n1 TMC (coeficiente de manning, rugosidad de Alcantarilla TMC)
So(%) = 2.20% (pendiente de alcantarilla)
13.2.1. Altura de Flujo:
Y1 = 0.06 m
Y4 = 1.5 m
(Y1/D) < 1.5 …ok

(Y4/D) < 1.0 …ok
13.2.2. Coeficiente de Descarga (Cd):
Ingresando el valor obtenido de (Y1/D), en el gráfico se obtendrá el valor de Cd

1.00
U se se 0 . 9 4 p a ra ra zo ne s < 0. 4
0.90
Cd
0.80
0.60
0.4 0.6 0.8 1.00 1.2 1.4 1.6
( h 1 - z) /D= Y 1/D
13.2.3. Tirante Crítico (Yc)
Ingresando el valor obtenido de (Y1/D), y (Cd), en el gráfico se obtendrá el valor de (Yc/D)

multiplicando el valor (Yc/D), por el diámetro (D), obtenemos Yc
1. 6
0
.7
1. 4
0
=
.9 90
d
C
.
0
0
.8
1. 2
8
0
1. 0
( h1-z) /D = Y1/D
0. 8
0. 6
0. 4
0. 2
0. 1 0. 2 0. 3 0. 4 0. 5 0. 6 0. 7 0. 8 0. 9
Y c/D

1. 0
( h1-z) /D = Y1/D
0. 8
0. 6
“MEJORAMIENTO
0. 4 DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL
- SANTA ROSA
0. 2 - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS
SAN MIGUEL, CALQUIS,

0. 1
CATILLUC,
0. 2 0. 3
LLAPA,
0. 4 0. 5
PROVINCIA
0. 6 0. 7
DE SAN0.MIGUEL
0. 8 9
– CAJAMARCA”
Y c/D
13.2.4. Pendiente Crítica (Sc):
La pendiente crítica, es obtenido a partir de la secuencia de las siguientes fórmulas
D
Y 
Ecuación 1:
 y − 0 .5 D 
Para Yc<D/2 entonces,  = 2 − 2 Arc cos 
 0 .5 D 
0.5 D − y 
Para Yc>D/2 entonces,  = 2 Arc cos
 
 0.5 D 
Ecuación 2:
D2   sin  
Ac =  − 
4  2 2 
Ecuación 3:
D  sin  
Rc = 1 − 
4   
Ecuación 4: 0 .5
  Yc * D 0 . 26 
4

Qc =  
 * g


1 . 01  

Ecuación 5:
2
 nQ 
Sc =  2/ 3 
 AcRc 
Ecuación 6:
Cálculo del caudal que puede conducir la alcantarilla, como primera aproximación
Q 1 = Cd . Ac 2 g (Y 1 − Yc )
11.3. Cálculos Hidráulicos, obtenidos con los datos y ecuaciones antes mencionados
Ø
Diámetro (D)
1.219
Y1 0.060
Y1
(Y1/D) 1.500
(Y1/D) …. < 1.50
Cond. 1.230
Coef. Descarga CD OK
YC/D 0.859
Tirante Critico (Yc) 0.731
Y4 0.892
Y4
(Y4/D) 1.200
(Y4/D) …. < 1.00
Cond. 0.984
(Y4/Yc) OK
(Y4/YC ) ……. <1
Cond. 1.346
θ (Rad.) (FALSO)
sexag. 4.103
AC 235.095
PENDIENTE CRITICA
RC 0.915
QC 0.366
SC (% ) 2.771
So 0.017
TIPO DE FLUJO 0.060
CAUDAL QUE PUEDE CONDUCIR CON APROXIM.
FLUJO TIPO 3
Q (m3/s)

13.4. Cálculo Hidráulico que puede conducir la Alcantarilla
Recalculamos el nuevo caudal, para hallar las pérdidas
Ecuación 7: Ecuación 8: Ecuación 9:

A1 = (Y1) * (a) R1 = A1/(2*Y1 +a)
 V1
2

Q = Cd . Ac 2 g  Y 1 + − Yc − hf1−2  a = Ancho de cauce a = Ancho de cauce
 2 g  Y1 = Altura de Flujo Y1 = Altura de Flujo
Ecuación 10: Ecuación 10.2:
2/3
AR
Ki = i i (V1^2)/2g , donde
ni
Ecuación 10.1: Ecuación 10.3:
Q 2 Li − j
V1= (Q1/A1) hf i − j =
Ki * Kj
Ø
Diámetro (D)
1.219
A1 2.250
R1 0.500
K1 56.696
Kc 21.265
q 5.780
A3 1.164
R3 0.330
K3 25.269
V1^2/2g (m) 0.074
LW (m) 1.500
Hf1-2 (m) 0.009
LONG. TRANSV. ALC. 12.000
Hf2-3 (m) 0.165
FLUJO TIPO 1 2.858
FLUJO TIPO 2 3.860
FLUJO TIPO 3 4.910
CAUDAL ELEGIDO 4.910
RESUMEN:
Caudal Hidrológico Total: 2.755850751
Observamos que Diámetro de Tubería puede conducir el Caudal Hidrológico Total.
Para este caso observamos que el diámetro apropiado es Ø = 48"

Por Norma si presenta quebrada el diámetro minimo elegible es Ø=48"
Por topografía
Presenta Caudal constante
DIÁMETRO DE TUBERÍA PARA ALCANTARILLA Ø = 48"

“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL - SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS SAN MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN
MIGUEL – CAJAMARCA”
CALCULOS HIDRÁULICOS DE OBRAS DE ARTE
LONGITUD De plano de cuencas y COEF. DE "A" LONGITUD PENDIE TIEMPO DE INTENSI CAUDAL CAUDAL CAUDA QDiseño ANCH Lw COEFICIENTE COEFICIENT PEND H de Cap. Diametro
CAUDAL
DEL CAUCE ÁREA DE LA microcuencas ESCORRENT DEL NTE CONCENT. DAD HIDROLOG HIDROLOGIC O L _O.A. O DE MANNING E MANNING IE flujo Hidraulica Elegido
HIDROLOGIC
PRINCIPAL COTA CUENCA PARA IA CURSO MÁXIMA ICO PARA ACUMUL. AFORA CAUC RUGOSIDAD RUGOSIDAD NTE Y1
UBICACIÓN O PARA LA
DE LA O.A. AREA PRINCIPA LA O.A. DO E CAUCE ALCA Y4
N° DE OBRA DE TIPO CUNETA
QUEBRADA L NT
ARTE K1 K2 K3 K4 ΣK " C " " L" "S" " Tc " " Imáx " Qhidrologic Qhidrologico Qhidr.Acumulad Qhidr.Ac " QA " a Lw Coef. Coef. S Y1 Y4 D
" L" Superior Inferior RELACIÓN
ox x ox Alc. umulado (pulgadas
(m) (m.s.n.m.) (m.s.n.m.) Nº ( m2 ) Adimen. (Km2) (Km) (m/m) (mín.) (mm/h) (m3/seg) (m3/seg) (m3/seg) (m3/seg) (m3/seg) (m) (m) (n) Material (n1) (%) (m) (m) (m3/seg) )
1 000+408.012 ALC TMC Ø=36" - 01 1217.928 3001.127 2614.315 A3+A4+A5 150313 20 10 10 10 50 0.508 0.15 1.218 0.318 26.001 60.833 1.291 0.332 - - 1.623 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
2 000+723.685 ALC. TMC Ø 24"-01 - - - A6 - - - - - - - - - - - - - 0.281 - - 0.321 1.5 2 0.025 TMC 0.022 3.00% 1 1 0.728 Ø=24"
3 000+925.460 PASE AGUA TB HDPE Ø 12"- 01 - - - A6 - - - - - - - - - - - - - 0.059 - - 0.17 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.18 Ø=12"
4 001+031.315 ALC TMC Ø=36" - 02 671.352 2808.645 2624.458 A7+A8+A9 89288.74 30 10 10 10 60 0.581 0.089 0.671 0.274 17.001 83.662 1.206 0.392 - - 1.598 1.5 1 0.025 TMC 0.022 6.00% 1 1 2.48 Ø=36"
5 001+330.945 ALC TMC Ø=36" - 03 509.786 2776.284 2621.459 A10+A11+A12+A13 53872.86 30 10 10 10 60 0.581 0.054 0.51 0.304 13.528 99.304 0.864 0.573 - - 1.437 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
6 001+636.210 ALIV. TMC Ø 24"-02 - - - A14+A15+A16 - - - - - - - - - - - - - 0.565 - - 0.565 1 2 0.025 TMC 0.022 3.00% 1 1 0.735 Ø=24"
7 002+275.909 PASE AGUA TB HDPE Ø 18"-01 - - - A20 - - - - - - - - - - - - - 0.178 - - 0.178 0.35 1 0.025 HDPE 0.012 3.00% 1 0 0.475 Ø=18"
8 002+589.272 ALIV. TMC Ø 24"-03 - - - A21+A22 - - - - - - - - - - - - - 0.301 - - 0.301 0.35 1 0.025 TMC 0.022 3.00% 1 1 0.84 Ø=24"
9 002+867.284 ALC TMC Ø=36" - 04 - - - A23+A24 - - - - - - - - - - - - - 0.87 - - 0.87 0.35 1 0.025 TMC 0.022 6.00% 1 1 3.05 Ø=36"
10 003+079.572 PASE AGUA TB HDPE Ø 12"- 02 - - - A25+A26 - - - - - - - - - - - - - 0.172 - - 0.172 0.35 1 0.025 HDPE 0.012 6.00% 0 0 0.239 Ø=12"
11 003+249.215 ALC TMC Ø=36" - 05 483.81 3100.609 2669.433 A27+A28+A29 67316.58 30 15 10 10 65 0.613 0.067 0.484 0.891 10.596 119.272 1.368 0.218 - - 1.586 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
12 003+732.319 ALIV. TMC Ø 24"-04 - - - A33 - - - - - - - - - - - - - 0.512 - - 0.512 0.35 1 0.025 TMC 0.022 3.00% 1 1 0.84 Ø=24"
14 003+990.868 ALC TMC Ø=36" - 06 - - - A35+A36 - - - - - - - - - - - - - 0.871 - - 0.871 0.35 1 0.025 TMC 0.022 3.00% 1 1 2.691 Ø=36"
17 004+736.086 ALIV. TMC Ø 24"-05 - - - A41 - - - - - - - - - - - - - 0.488 - - 0.488 0.35 1 0.025 TMC 0.022 6.00% 1 1 1.05 Ø=24"
19 004+955.909 PASE A.P TUB. HDPE Ø 2"-01 - - - A43 - - - - - - - - - - - - - 0.057 - - 0.057 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.072 Ø=2"
20 005+229.759 ALC TMC Ø=36" - 07 3955.142 3088.141 2728.427 A45+A46+A47 384392.5 20 10 10 10 50 0.508 0.384 3.955 0.091 80.713 26.012 1.412 0.328 - - 1.74 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
21 005+451.000 ALC TMC Ø=48" - 01 4638.798 3165.215 2835.085 A48+A49 830066.7 20 10 10 10 50 0.508 0.83 4.639 0.071 95.457 22.937 2.689 0.067 - - 2.756 1.5 2 0.025 TMC 0.022 6.00% 2 1 4.91 Ø=48"
22 005+512.760 ALC TMC Ø=36" - 08 1338.488 3170.962 2840.832 A50+A51+A52 120709.4 20 10 10 10 50 0.508 0.121 1.338 0.247 29.309 55.607 0.948 0.27 - - 1.218 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
25 006+222.031 PASE A. P. TUB. HDPE Ø 2"-02 - - - A58 - - - - - - - - - - - - - 0.057 - - 0.057 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.072 Ø=2"
26 006+375.439 ALC TMC Ø=36" - 09 1833.571 3256.475 2885.779 A59+A60 240418.3 20 10 10 10 50 0.508 0.24 1.834 0.202 38.663 45.177 1.534 0.201 - - 1.735 0.5 1 0.025 TMC 0.022 6.00% 1 1 2.745 Ø=36"
27 006+597.461 PASE TUB A.P. HDPE Ø 2"-03 - - - A61 - - - - - - - - - - - - - 0.043 - - 0.043 0.5 2 0.025 HDPE 0.012 3.00% 0 0 0.071 Ø=2"
28 006+691.000 ALCANTARILLA RECTÁNGULAR 3862.416 3623.272 2903.235 A62+A63 2722773 30 10 10 10 60 0.581 2.723 3.862 0.186 69.166 29.206 12.841 0.143 - - 12.984 2 2 0.025 C° 0.013 3.00% 1 1 - ALC RECT.
29 006+968.000 ALC TMC Ø=48" - 02 1062.101 3106.955 2911.193 A64+A65 202627 30 10 10 10 60 0.581 0.203 1.062 0.184 25.984 60.863 1.991 0.096 - 2.087 1.5 2 0.025 TMC 0.022 4.00% 2 1 4.405 Ø=48"
31 007+226.735 PASE TUB. HDPE CANAL Ø 18" - 01 - - - A69 - - - - - - - - - - - - - 0.231 - - 0.231 1.5 2 0.025 HDPE 0.012 3.00% 0 0 0.246 Ø=18"
32 007+466.091 PASE TUB. HDPE CANAL Ø 18" - 02 - - - A70 - - - - - - - - - - - - - 0.212 - - 0.212 0.5 2 0.025 HDPE 0.012 3.00% 0 0 0.25 Ø=18"
34 008+034.254 PASE AGUA TB HDPE Ø 18"-02 - - - A74 - - - - - - - - - - - - - 0.231 - - 0.231 0.35 1 0.025 HDPE 0.012 3.00% 1 0 0.475 Ø=18"
38 008+696.573 PASE TUB. A.P TB HDPE Ø 2"-04 - - - A80 - - - - - - - - - - - - - 0.058 - - 0.058 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.072 Ø=2"
40 009+129.968 PASE TUB. A.P HDPE Ø 2"-05 - - - A82 - - - - - - - - - - - - - 0.058 - - 0.058 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.072 Ø=2"
41 009+530.000 ALC TMC Ø=48" - 03 5552.515 3598.364 3052.142 A85+A86 992777.7 30 10 10 10 60 0.581 0.993 5.553 0.098 102.905 21.68 3.476 0.269 - - 3.745 1.5 2 0.025 TMC 0.022 6.00% 2 1 4.91 Ø=48"
42 009+723.809 ALIV. TMC Ø 24"-06 - - - A87+A88 - - - - - - - - - - - - - 0.527 - - 0.527 1.5 2 0.025 TMC 0.022 3.00% 1 1 0.728 Ø=24"
43 009+965.718 ALC TMC Ø=60" - 01 3995.722 3508.648 3078.987 A89+A90+A91 1381382 30 10 10 10 60 0.581 1.381 3.996 0.108 78.794 26.486 5.908 0.361 - - 6.269 1.5 2 0.025 TMC 0.022 6.00% 2 2 8.348 Ø=60"
44 010+202.590 PASE TUB. A.P. HDPE Ø 2"-06 - - - A93 - - - - - - - - - - - - - 0.056 - - 0.056 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.072 Ø=2"
45 010+431.489 ALC TMC Ø=36" - 10 807.864 3171.537 3090.787 A94+A95+A96 47001.82 30 10 10 10 60 0.581 0.047 0.808 0.1 23.708 65.196 0.495 0.353 - - 0.848 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
46 010+604.371 ALIV. TMC Ø 24"-07 - - - A97+A98 - - - - - - - - - - - - - 0.427 - - 0.427 1.5 2 0.025 TMC 0.022 6.00% 1 1 0.962 Ø=24"
47 010+807.442 ALC TMC Ø=36" - 11 1361.419 3455.516 3106.052 A99+A100 181894.2 20 10 10 10 50 0.508 0.182 1.361 0.257 29.466 55.385 1.423 0.257 - - 1.68 1.5 2 0.025 TMC 0.022 6.00% 1 1 2.477 Ø=36"
49 011+173.570 ALIV. TMC Ø 24"-08 - - - A102 - - - - - - - - - - - - - 0.387 - - 0.387 1.5 2 0.025 TMC 0.022 3.00% 1 1 0.728 Ø=24"
50 011+377.780 ALIV. TMC Ø 24"-09 - - - A103+A104+A105+A106+A107
- - - - - - - - - - - - - 0.57 - - 0.57 1.5 2 0.025 TMC 0.022 6.00% 1 1 0.962 Ø=24"
51 011+619.546 ALIV. TMC Ø 24"-10 1159.389 3191.672 3154.779 A108+A109 166813.8 20 10 10 5 45 0.466 0.167 1.159 0.032 38.777 45.077 0.974 0.185 - - 1.159 1.5 2 0.025 TMC 0.022 6.00% 1 1 1.729 Ø=24"
54 012+096.538 ALIV. TMC Ø 24"-11 3285.112 3222.402 3170.465 A112+A113 177146.5 20 10 5 5 40 0.419 0.177 3.285 0.016 97.736 22.534 0.465 0.108 - - 0.573 1.5 2 0.025 TMC 0.022 6.00% 1 1 0.962 Ø=24"
55 012+172.837 ALC TMC Ø=24 - PASE CANAL - - - A114 - - - - - - - - - - - - - 0.514 - - 0.514 1.5 2 0.025 TMC 0.022 3.00% 1 1 0.962 Ø=24"
56 012+401.768 ALIV. TMC Ø 24"-12 - - - A115 - - - - - - - - - - - - - 0.448 - - 0.448 1.5 2 0.025 TMC 0.022 6.00% 1 1 0.962 Ø=24"
58 012+784.107 ALIV. TMC Ø 24"-13 - - - A118 - - - - - - - - - - - - - 0.331 - - 0.331 1.5 2 0.025 TMC 0.022 3.00% 1 1 0.728 Ø=24"
59 013+738.443 PASE TUB. HDPE Ø 12"-01 - - - A122 - - - - - - - - - - - - - 0.156 - - 0.156 0.35 1 0.025 HDPE 0.012 3.00% 0 0 0.18 Ø=12"
60 014+155.955 ALIV. TMC Ø 24"-14 - - - A126 - - - - - - - - - - - - - 0.45 - - 0.45 1.5 2 0.025 TMC 0.022 3.00% 1 1 0.728 Ø=24"
61 014+464.729 ALIV. TMC Ø 24"-15 - - - A127 - - - - - - - - - - - - - 0.434 - - 0.434 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
62 014+782.074 PASE AGUA TB HDPE Ø 18"-03 - - - A128 - - - - - - - - - - - - - 0.207 - - 0.207 1.5 1 0.025 HDPE 0.012 3.00%1 0 0.449 Ø=18"
63 015+351.597 ALIV. TMC Ø 24"-16 - - - A129 - - - - - - - - - - - - - 0.406 - - 0.406 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
64 015+583.973 ALIV. TMC Ø 24"-17 - - - A130+A131 - - - - - - - - - - - - - 0.364 - - 0.364 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
65 016+133.305 ALIV. TMC Ø 24"-18 - - - A132+A133 - - - - - - - - - - - - - 0.448 - - 0.448 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
66 016+261.391 PASE AGUA TB HDPE Ø 12"- 19 - - - A134 - - - - - - - - - - - - - 0.167 - - 0.167 0.35 0.5 0.025 HDPE 0.012 3.00%0 0 0.18 Ø=12"
67 016+564.834 ALC. DOBLE TMC Ø 36 - 01 4034.932 3708.136 3414.114 A135+A136+A137+A138
1835319 20 10 10 15 55 0.547 1.835 4.035 0.073 85.472 24.918 6.943 0.523 - - 7.466 1.5 1.5 0.025 TMC 0.022 3.00%2 2 11.505 Ø=72"
68 016+784.360 ALIV. TMC Ø 24"-19 - - - A139 - - - - - - - - - - - - - 0.361 - - 0.361 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
69 017+061.648 ALC TMC Ø=36" - 12 - - - A140 - - - - - - - - - - - - - 1.031 - 0.001 1.032 1.5 1.5 0.025 TMC 0.022 6.00%1 1 2.477 Ø=36"
70 017+423.033 PASE AGUA TB HDPE Ø 12"- 20 - - - A141+A142 - - - - - - - - - - - - - 0.167 - - 0.167 0.35 0.5 0.025 HDPE 0.012 3.00%0 0 0.18 Ø=12"
74 018+306.520 ALC TMC Ø=36" - 13 - - - A145+A146 - - - - - - - - - - - - - 0.652 - 0.001 0.653 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL - SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS SAN MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN
MIGUEL – CAJAMARCA”
CALCULOS HIDRÁULICOS DE OBRAS DE ARTE
LONGITUD De plano de cuencas y COEF. DE "A" LONGITUD PENDIE TIEMPO DE INTENSI CAUDAL CAUDAL CAUDA QDiseño ANCH Lw COEFICIENTE COEFICIENT PEND H de Cap. Diametro
CAUDAL
DEL CAUCE ÁREA DE LA microcuencas ESCORRENT DEL NTE CONCENT. DAD HIDROLOG HIDROLOGIC O L _O.A. O DE MANNING E MANNING IE flujo Hidraulica Elegido
HIDROLOGIC
PRINCIPAL COTA CUENCA PARA IA CURSO MÁXIMA ICO PARA ACUMUL. AFORA CAUC RUGOSIDAD RUGOSIDAD NTE Y1
UBICACIÓN O PARA LA
DE LA O.A. AREA PRINCIPA LA O.A. DO E CAUCE ALCA Y4
N° DE OBRA DE TIPO CUNETA
QUEBRADA L NT
ARTE K1 K2 K3 K4 ΣK " C " " L" "S" " Tc " " Imáx " Qhidrologic Qhidrologico Qhidr.Acumulad Qhidr.Ac " QA " a Lw Coef. Coef. S Y1 Y4 D
" L" Superior Inferior RELACIÓN
ox x ox Alc. umulado (pulgadas
(m) (m.s.n.m.) (m.s.n.m.) Nº ( m2 ) Adimen. (Km2) (Km) (m/m) (mín.) (mm/h) (m3/seg) (m3/seg) (m3/seg) (m3/seg) (m3/seg) (m) (m) (n) Material (n1) (%) (m) (m) (m3/seg) )
76 018+459.012 ALC TMC Ø=36" - 14 - - - A147 - - - - - - - - - - - - - 1.1 - 0.001 1.101 1.5 1.5 0.025 TMC 0.022 6.00%1 1 2.477 Ø=36"
77 018+508.042 ALC TMC Ø=36" - 15 - - A148 - - - - - - - - - - - - - 1.1 - 0.001 1.101 1.5 1.5 0.025 TMC 0.022 6.00%1 1 2.477 Ø=36"
78 018+581.302 PASE AGUA TB HDPE Ø 12"- 25 - - A148 - - - - - - - - - - - - - 0.145 - - 0.145 0.35 0.5 0.025 HDPE 0.012 3.00%0 0 0.18 Ø=12"
79 019+111.197 ALIV. TMC Ø 24"-20 - - - A149+A150 - - - - - - - - - - - - - 0.587 - - 0.587 1.5 1.5 0.025 TMC 0.022 6.00%1 1 0.962 Ø=24"
80 019+319.546 ALIV. TMC Ø 24"-21 - - - A151+A152+A153+A154 - - - - - - - - - - - - - 0.591 - - 0.591 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
81 019+650.642 PASE AGUA TB HDPE Ø 12"- 26 - - - A155+A156 - - - - - - - - - - - - - 0.172 - - 0.172 0.35 0.5 0.025 HDPE 0.012 3.00%0 0 0.18 Ø=12"
83 020+062.520 ALIV. TMC Ø 24"-22 - - - A158 - - - - - - - - - - - - - 0.518 - - 0.518 1.5 1.5 0.025 TMC 0.022 6.00%1 1 0.962 Ø=24"
84 020+333.500 ALC TMC Ø=48" - 04 - - - A159+A160 - - - - - - - - - - - - - 2.554 - - 2.554 1.5 1.5 0.025 TMC 0.022 6.00%2 1 4.91 Ø=48"
85 020+466.926 PASE AGUA TB HDPE Ø 12"- 28 - - - A161 - - - - - - - - - - - - - 0.172 - - 0.172 16 1.5 0.025 HDPE 0.012 3.00%0 0 0.176 Ø=12"
86 020+730.922 ALIV. TMC Ø 24"-23 - - - A162 - - - - - - - - - - - - - 0.491 - - 0.491 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
87 021+019.196 ALIV. TMC Ø 24"-24 - - - A163 - - - - - - - - - - - - - 0.759 - - 0.759 1.5 1.5 0.025 TMC 0.022 6.00%1 1 0.962 Ø=24"
88 021+440.487 ALIV. TMC Ø 24"-25 - - - A164+A165 - - - - - - - - - - - - - 0.365 - - 0.365 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
89 021+696.553 ALIV. TMC Ø 24"-26 - - - A166 - - - - - - - - - - - - - 0.293 - - 0.293 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
90 022+186.558 ALC TMC Ø=36" - 16 - - - A167+A168 - - - - - - - - - - - - - 0.607 - - 0.607 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
91 022+380.578 ALIV. TMC Ø 24"-27 - - - A169+A170 - - - - - - - - - - - - - 0.327 - - 0.327 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
92 022+717.125 ALIV. TMC Ø 24"-28 - - - A171+A172 - - - - - - - - - - - - - 0.444 - - 0.444 20 1.5 0.025 TMC 0.022 3.00%1 1 0.724 Ø=24"
93 022+926.720 ALIV. TMC Ø 24"-29 - - - A173 - - - - - - - - - - - - - 0.321 - - 0.321 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
95 023+420.000 ALIV. TMC Ø 24"-30 - - - A175 - - - - - - - - - - - - - 0.72 - - 0.72 1.5 1.5 0.025 TMC 0.022 6.00%1 1 0.962 Ø=24"
96 023+467.829 ALIV. TMC Ø 24"-31 - - - A176+A177 - - - - - - - - - - - - - 0.553 - - 0.553 1.5 2 0.025 TMC 0.022 3.00%1 1 0.727 Ø=24"
97 023+733.507 ALIV. TMC Ø 24"-32 - - - A178 - - - - - - - - - - - - - 0.604 - - 0.604 1.5 1.5 0.025 TMC 0.022 3.00%1 1 1.345 Ø=24"
98 023+851.057 ALIV. TMC Ø 24"-33 - - - A179 - - - - - - - - - - - - - 0.308 - - 0.308 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
99 023+938.557 ALIV. TMC Ø 24"-34 - - - A180 - - - - - - - - - - - - - 0.398 - - 0.398 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
100 024+069.466 ALIV. TMC Ø 24"-35 - - - A181 - - - - - - - - - - - - - 0.611 - - 0.611 1.5 1.5 0.025 TMC 0.022 3.00%1 1 1.345 Ø=24"
101 024+335.477 ALIV. TMC Ø 24"-36 - - - A182 - - - - - - - - - - - - - 0.307 - - 0.307 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
102 024+699.245 ALIV. TMC Ø 24"-37 - - - A183 - - - - - - - - - - - - - 0.519 - - 0.519 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
103 024+838.445 ALIV. TMC Ø 24"-38 - - - A184 - - - - - - - - - - - - - 0.535 - - 0.535 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
104 025+103.228 ALIV. TMC Ø 24"-39 - - - A185 - - - - - - - - - - - - - 0.33 - - 0.33 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
105 025+351.791 ALC TMC Ø=36" - 17 - - - A186 - - - - - - - - - - - - - 0.445 - 0.161 0.606 2.5 1.5 0.025 TMC 0.022 3.00%1 1 1.994 Ø=36"
106 025+400.243 ALC TMC Ø=36" - 18 - - - A187 - - - - - - - - - - - - - 0.94 - 0.16 1.1 2.5 1.5 0.025 TMC 0.022 6.00%1 1 2.457 Ø=36"
107 025+489.446 ALIV. TMC Ø 24"-40 - - - A188+A189 - - - - - - - - - - - - - 0.41 - - 0.41 1.5 1.5 0.025 TMC 0.022 6.00%1 1 0.962 Ø=24"
108 025+731.181 ALIV. TMC Ø 24"-41 - - - A190 +A191 - - - - - - - - - - - - - 0.289 - - 0.289 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
109 026+270.899 ALIV. TMC Ø 24"-42 - - - A192 +A193 - - - - - - - - - - - - - 0.301 - - 0.301 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
110 026+900.690 ALIV. TMC Ø 24"-43 - - A194 - - - - - - - - - - - - - 0.303 - - 0.303 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
111 027+255.668 ALIV. TMC Ø 24"-44 - - - A195 - - - - - - - - - - - - - 0.286 - - 0.286 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
112 027+500.910 ALIV. TMC Ø 24"-45 - - - A197 +A198 - - - - - - - - - - - - - 0.41 - - 0.41 1.5 1.5 0.025 TMC 0.022 6.00%1 1 0.962 Ø=24"
113 028+350.000 ALIV. TMC Ø 24"-46 - - - A199 - - - - - - - - - - - - - 0.314 - - 0.314 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
114 029+290.265 ALIV. TMC Ø 24"-47 - - - A199 - - - - - - - - - - - - - 0.314 - - 0.314 1.5 1.5 0.025 TMC 0.022 3.00%1 1 0.728 Ø=24"
115 030+000.527 ALC TMC Ø=36" - 19 - - - A200 - - - - - - - - - - - - - 0.61 - 0.001 0.611 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
116 030+984.032 ALC TMC Ø=36" - 20 - - - A201 - - - - - - - - - - - - - 0.6 - 0.001 0.601 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
117 031+736.038 ALC TMC Ø=36" - 21 - - - A202 - - - - - - - - - - - - - 0.607 - 0.001 0.608 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
118 032+736.002 ALC TMC Ø=36" - 22 - - - A203 - - - - - - - - - - - - - 0.6 - 0.001 0.601 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
119 033+725.814 ALC TMC Ø=36" - 23 - - - A204+A205 - - - - - - - - - - - - - 0.769 - 0.769 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
120 034+663.205 ALC TMC Ø=36" - 24 - - - A206 - - - - - - - - - - - - - 1.099 - 0.001 1.1 1.5 1.5 0.025 TMC 0.022 6.00%1 1 2.477 Ø=36"
121 035+080.728 ALC TMC Ø=36" - 25 - - - A207+A208 - - - - - - - - - - - - - 0.603 - 0.603 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
122 035+886.059 ALC TMC Ø=36" - 26 - - - A209+A210 - - - - - - - - - - - - - 1.1 - 1.1 1.5 1.5 0.025 TMC 0.022 6.00%1 1 2.477 Ø=36"
123 036+845.266 ALC TMC Ø=36" - 27 - - - A211+A212 - - - - - - - - - - - - - 0.601 - 0.601 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
124 037+822.846 ALC TMC Ø=36" - 28 - - - A213 - - - - - - - - - - - - - 0.601 - 0.001 0.602 1.5 1.5 0.025 TMC 0.022 3.00%1 1 2.019 Ø=36"
“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL - SANTA ROSA - EL AGRARIO - LA COLPA – GORDILLOS – EL EMPALME, EN LOS DISTRITOS SAN MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN MIGUEL - CAJAMARCA”
CALCULOS DE ELEMENTOS HIDRÁULICOS DE OBRAS DE ARTE

Diámetro "D" Coef. Perimetr Hv Energia
Q diseño Área Radio Tirante Velocid N°
UBICACIÓN DE LA Diámetr Diametro para Para o Pelo de Específica
N° TIPO de O.A. Forma Material S n Y/D A/D2 P/D R/D Z b θ Hidráulic Hidráulico Hidráuli ad Froude TIPO DE FLUJO
ALCANTARILLA DIM o tuberías hallar θ Mojado agua (T) m "E"
(m3/seg) a (Ah) (Rh) co (Y) (m/seg) "F"
(pulg) estándar (pulg) "K1" (P) (m-kg/kg)
1 000+408.012 ALC TMC Ø=36" - 01 1.623 Circ TMC 6.00% 0.022 0.8 0.63 2.094 0.3 - - 0.779 30.653 36 3.731 1.7 0.374 1.537 0.243 0.909 0.507 4.34 2.16 SUPERCRÍTICO 0.96 1.467
2 000+723.685 ALC. TMC Ø 24"-01 0.321 Circ TMC 3.00% 0.022 0.8 0.63 2.094 0.3 - - 0.483 19.008 24 3.076 1.6 0.144 0.95 0.151 0.61 0.301 2.234 1.47 SUPERCRÍTICO 0.254 0.556
3 000+925.460 PASE AGUA TB HDPE Ø 12"- 01 0.17 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.303 11.932 12 5.643 2.1 0.058 0.632 0.092 0.267 0.226 2.935 2.013 SUPERCRÍTICO 0.439 0.665
6 001+636.210 ALIV. TMC Ø 24"-02 0.565 Circ TMC 3.00% 0.022 0.8 0.63 2.094 0.3 - - 0.597 23.497 24 5.415 2 0.224 1.23 0.182 0.55 0.436 2.527 1.265 SUPERCRÍTICO 0.325 0.762
7 002+275.909 PASE AGUA TB HDPE Ø 18"-01 0.178 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.308 12.139 18 2.004 1.3 0.059 0.615 0.096 0.446 0.178 3.022 2.653 SUPERCRÍTICO 0.465 0.643
8 002+589.272 ALIV. TMC Ø 24"-03 0.301 Circ TMC 3.00% 0.022 0.8 0.63 2.094 0.3 - - 0.471 18.555 24 2.885 1.5 0.137 0.928 0.148 0.609 0.29 2.198 1.48 SUPERCRÍTICO 0.246 0.536
9 002+867.284 ALC TMC Ø=36" - 04 0.87 Circ TMC 6.00% 0.022 0.8 0.63 2.094 0.3 - - 0.616 24.259 36 2 1.3 0.235 1.229 0.191 0.891 0.355 3.698 2.298 SUPERCRÍTICO 0.697 1.052
19 004+955.909 PASE TUB. A.P HDPE Ø 2"-01 0.057 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.201 7.92 8 5.578 2.1 0.025 0.418 0.061 0.18 0.149 2.237 1.896 SUPERCRÍTICO 0.255 0.404
20 005+229.759 ALC TMC Ø=36" - 07 1.74 Circ TMC 6.00% 0.022 0.8 0.63 2.094 0.3 - - 0.799 31.461 36 4 1.7 0.395 1.582 0.249 0.903 0.53 4.411 2.13 SUPERCRÍTICO 0.992 1.521
25 006+222.031 PASE TUB. A. P. HDPE Ø 2"-02 0.057 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.201 7.92 8 5.578 2.1 0.025 0.418 0.061 0.18 0.149 2.237 1.896 SUPERCRÍTICO 0.255 0.404
27 006+597.461 PASE TUB. A.P. HDPE Ø 8"-02 0.043 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.181 7.126 8 4.208 1.8 0.02 0.36 0.056 0.199 0.122 2.122 2.124 SUPERCRÍTICO 0.229 0.351
28 006+691.000 ALCANTARILLA RECTÁNGULAR 12.984 Rect C° 3.00% 0.013 - - - - - 1.5 (1.5)*(1.3103) - - - - 1.665 3.721 0.448 1.5 1.11 7.796 2.362 SUPERCRÍTICO 3.098 4.208
31 007+226.735 PASE TUB. HDPE CANAL Ø 18" - 01 0.231 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - 0.5 0.34 13.386 18 2.601 1.5 0.071 0.671 0.106 0.455 0.205 3.239 2.611 SUPERCRÍTICO 0.535 0.74
32 007+466.091 PASE TUB. HDPE CANAL Ø 18" - 02 0.212 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.329 12.962 18 2.387 1.4 0.067 0.652 0.103 0.452 0.195 3.167 2.628 SUPERCRÍTICO 0.511 0.707
33 007+922.046 PASE AGUA TB HDPE Ø 12"- 10 0.158 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.295 11.609 12 5.244 2 0.054 0.603 0.09 0.28 0.213 2.904 2.102 SUPERCRÍTICO 0.43 0.643
38 008+696.573 PASE TUB. A.P. TB HDPE Ø 2"-04 0.058 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.202 7.972 8 5.676 2.1 0.026 0.423 0.061 0.177 0.151 2.242 1.874 SUPERCRÍTICO 0.256 0.407
40 009+129.968 PASE TUB. A.P. HDPE Ø 2"-05 0.058 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - 0.5 0.202 7.972 8 5.676 2.1 0.026 0.423 0.061 0.177 0.151 2.242 1.874 SUPERCRÍTICO 0.256 0.407
44 010+202.590 PASE TUB. A.P. HDPE Ø .2"-06 0.056 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.2 7.868 8 5.48 2 0.025 0.413 0.061 0.182 0.147 2.231 1.918 SUPERCRÍTICO 0.254 0.401
55 012+172.837 ALC TMC Ø=24 - PASE CANAL 0.514 Rect C° 3.00% 0.022 0.8 0.63 2.094 0.3 - - 0.527 20.741 24 3.882 1.7 0.171 1.042 0.165 0.604 0.347 3.343 2.004 SUPERCRÍTICO 0.57 0.916
59 013+738.443 PASE TUB. HDPE Ø 12"-01 0.156 Circ PVC 3.00% 0.012 0.8 0.63 2.094 0.3 - - 0.293 11.553 12 5.178 2 0.054 0.599 0.09 0.282 0.211 2.897 2.115 SUPERCRÍTICO 0.428 0.639

67 016+564.834 ALC. DOBLE TMC Ø 36 - 01 7.466 Circ TMC 3.00% 0.022 0.8 0.63 2.094 0.3 - - 1.571 61.86 72 3.822 1.7 1.524 3.104 0.491 1.814 1.03 4.899 1.707 SUPERCRÍTICO 1.223 2.253

3.7.10. CONCLUSIONES Y RECOMENDACIONES
➢ La longitud máxima entre alcantarillas aliviadoras excede en muchos casos

a 300 m en promedio, debido a la topografía del lugar presenta áreas
mínimas de cuencas tributarias.
➢ Las alcantarillas existentes ubicadas desde el inicio del proyecto hasta

el km 19.00 aproximadamente, no presentan cabezales de ingreso y
salida.
➢ Las cunetas deberán ser revestidas con concreto con la finalidad de evitar
la erosión y por ende colmatación de las obras de drenaje.
Se diseño las alcantarillas de TMC de diametros de D = 24", D = 36",

D = 48", D = 60" y alcantarilla doble de TMC de diametro de D = 36"

ESTUDIO DE HIDRAULICA DE LOS

PUENTES
“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL

CAMINO VECINAL SAN MIGUEL - SANTA ROSA - EL AGRARIO - LA
COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS SAN
MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN MIGUEL
– CAJAMARCA”.
CAPITULO I.
1.1. OBJETIVOS
1.1.1. Objetivo General

 El estudio tiene como objetivo general estimar las condiciones hidráulicas y la geometría
requerida para los 3 puentes que están en la carretera que une el camino vecinal de San
Miguel – Santa Rosa – El Agrario – La Colpa – Gordillos – El Empalme en estudio en los
distritos San Miguel, Calquis, Catilluc, Llapa, provincia de San Miguel – Cajamarca.
1.1.2. Objetivos Específicos.

 Análisis de la estimación de caudales extremos para los ríos en estudio, a la altura de
los puentes en cuestión, para diferentes períodos de retorno.
 Análisis hidráulico del cauce de los ríos en estudio en el tramo correspondiente a las
inmediaciones del puente a construir, tomando la propuesta geométrica de la nueva
estructura, de acuerdo con los requerimientos definidos en el Manual de diseño de
puentes del Ministerio de Transportes y Comunicaciones.
 Determinación preliminar de la profundidad de socavación en los estribos, de acuerdo
con los cálculos hidráulicos, aplicando una metodología adecuada.
 Determinación de parámetros geométricos para el diseño de cada puente: luz libre
mínima; altura libre mínima; nivel mínimo inferior de las vigas del puente; niveles
mínimos de fundación en función de la socavación potencial estimada; medidas de
protección contra la socavación.
 Realizar el análisis hidráulico de los tramos de estudio en cada rio, el cual se realizará
mediante la aplicación del modelo unidimensional HEC-RAS. Para esto se utilizarán
secciones transversales derivadas del levantamiento topográfico del lugar donde se
emplazará el puente y la propuesta geométrica para dicha estructura, de acuerdo al
Ministerio de Transportes y comunicaciones.
 Se realizarán simulaciones a régimen permanente con el fin de determinar los niveles
del río en las diferentes secciones transversales para los diferentes caudales de diseño
obtenidos por medio del análisis hidrológico. Como resultado de las simulaciones se
obtuvieron, para cada sección y para cada caudal de diseño, parámetros hidráulicos
tales como la velocidad del flujo, profundidad, elevación del nivel del agua y elevación
del nivel de energía, entre otras variables usuales en un modelo de este tipo.
 Realizar la evaluación con diferentes fórmulas para el cálculo de la socavación, de
acuerdo con los métodos indicados. De esta manera se obtendrán valores para la
estimación de la socavación potencial esperada en la subestructura del puente.
 Definir las características geométricas básicas del puente, para que este opere bajo
condiciones seguras, tanto desde un punto de vista de niveles de agua como de
socavación.
CAPITULO II.
2. HIDRAULICA
2.1. PUENTES
La profundidad del estudio hidráulico tiene que depender de ciertas características del
puente en particular, como podrían ser: su importancia dentro de la red vial, consecuencias
de su falla, costo, tipo de estructura, riesgos aceptables, etc. A las que debe añadirse las
correspondientes al río.
2.1.1. INFORMACIÓN BÁSICA

A. Topografía
Desde el punto de vista topográfico, se definieron secciones transversales a cada 5 metros
del levantamiento topográfico del eje de cada rio. Esto en base al manual de hidrología,
hidráulica y drenaje vial que indica: “En ríos donde el puente no produzca contracción del
flujo de avenida y ofrezca una pendiente pronunciada el levantamiento topográfico
corresponde a un recorrido de 500 m aguas arriba y 300 m aguas abajo”.
B. Evaluación de ubicación y luz de los puentes

Debe ser la más óptima, desde el punto de vista hidráulico, geotécnico y de diseño vial;
es decir, debe ser tal, que el curso de los ríos no afecten su estabilidad y a su vez que los
puentes no produzcan cambios morfológicos en el curso natural. Los aspectos que se
consideraron fueron:
 Estabilidad fluvial de los tramos de ríos comprometidos.
 Característica topográfica de los terrenos y forma de los cauces.
 Cobertura vegetal existente.
 Características geológicas o singulares.
 Obras de drenaje existentes aguas arriba y debajo de la obra en objeto.
C. Muestreo y caracterización del material del lecho (Evaluación granulométrica).

Se tomó en consideración el manual de hidrología, hidráulica y drenaje vial que indica:
“Las muestras del material del cauce deben ser tomadas al menos en cuatro puntos, dos
en el eje del puente, a 0.5B y B m aguas arriba, donde B es el ancho promedio del río. En
cada punto se deben tomar tres muestras, siempre y cuando las condiciones de
excavación y la presencia de agua lo permitan”.
Por lo tanto, se evaluó los estratos sobre los cuales se emplazarán los puentes,
obteniéndose la granulometría con la que se aproximó valores de coeficientes de
rugosidad en la zona central y márgenes de cada río. Los resultados obtenidos se
compararon con imágenes de otros cauces de características similares encontrados en la
página web del Dr. Ing. Víctor Miguel Ponce de la Universidad Estatal de San Diego,
California, Estados Unidos.
La elección del tamaño representativo para el cálculo de la socavación en cauces

naturales, usualmente se realiza de la siguiente manera:
También se utiliza el diámetro medio de la distribución mediante la siguiente relación.
Donde:
Di: Es el tamaño de la partícula en que el i (%) indica el porcentaje en peso de las
fracciones de las partículas cuyo tamaño es menor o igual a ese diámetro Di.
∆pi: Es el porcentaje en peso del material cuyo tamaño cae dentro del intervalo cuya
marca de clase es Di, para i = 1…n intervalos
CURVA GRANULOMÉTRICA DEL PUENTE 1 UBICADO EN LA

PROGRESIVA DE 02+026.60
Gráfico Nº 1: Curva de distribución granulométrica para el cálculo del D100 en el pontón 1 con la
progresiva de 02+026.60.
D100=8.70 mm

D100=14 mm

progresiva de 13+235.65
D90=6 mm
2.2. DIMENSIONAMIENTO HIDRÁULICO
Los cálculos del dimensionamiento hidráulico se realizaron en el software Hec-Ras v.6.2

donde se elaboró el modelo unidimensional (1D). Los mismos que comprenden las
siguientes etapas:
 Modelamiento de la topografía de cada río y de sus características hidráulicas

mediante la digitalización de las secciones transversales.
 Ingreso de las rugosidades en el cauce principal y llanuras de inundación, luego se
procede a la asignación de los caudales de diseño.
 Modelamiento de la estructura de cruce (puente) definiendo la geometría de la
estructura de cruce. Además, la especificación de pérdidas locales debido a la forma
de los estribos y los terraplenes de acceso al puente.
En estos modelos se pueden establecer correcciones por efecto de oblicuidad sobre
todo para los efectos de estimación de la socavación.
2.2.1. Cálculos hidráulicos

Una vez obtenidos los datos topográficos y el caudal de diseño, se prosigue a realizar los
cálculos hidráulicos concernientes a las verificaciones y simulaciones del comportamiento
hidráulico durante la presentación de una avenida y ante una estructura en su cauce
(puente).
Asimismo, se tomó en consideración el manual de hidrología, hidráulica y drenaje vial que

indica: “Para la estimación de la profundidad de socavación, el periodo de retorno mínimo
deberá ser igual al utilizado en el diseño del puente y para un caudal de no más de 500
años de periodo de retorno que es el caudal para verificar la estabilidad de la cimentación
del puente.”
Por lo tanto, se definió trabajar con los caudales máximos estimados para el periodo de
retorno de 500 años que:
 Para el puente 1 es equivalente a 40.33 m3/s.

2.2.2. Tirantes máximos y velocidades

Se tomó en consideración el manual de hidrología, hidráulica y drenaje vial que indica:
“Para obtener la avenida de diseño en el tramo fluvial de emplazamiento del puente, se
deberá compatibilizar el período de retorno del evento hidrológico, con el riesgo admisible
y la vida útil de la obra, este último obviamente, dependerá del tipo de material constitutivo
del puente. En caso de que el puente se construya en una ciudad con alta densidad de
población, o se ubique medianamente aguas abajo de ésta, sobre un río de amplias
llanuras de inundación, el período de retorno debe ser superior a 100 años”.
Por lo tanto, se definió trabajar con el caudal máximo estimado para el periodo de retorno
de 140 años que:
 Para el puente 1 en la progresiva 02+026.60.es equivalente a 33.21 m3/s.
 Para el puente 2 en la progresiva 03+498.53 es equivalente a 201.20 m3/s.
 Para el puente 3 en la progresiva 13+235.65 es equivalente a 104.70 m3/s.
2.2.3. Coeficiente de rugosidad de cauces naturales (n de Manning)

Se determinó el coeficiente de rugosidad de la expresión de Manning, que es un factor
hidráulico muy importante para el cálculo de perfiles de flujo en ríos y quebradas.
No obstante, se utilizaron métodos teóricos y empíricos para determinar el valor de

coeficiente de rugosidad más representativo en el tramo del rio evaluado.
Por lo tanto, se emplearon metodologías teóricas como el método de Cowan y el método

de Scobey. Además, de las ecuaciones empíricas de diversos autores hidráulicos. Los
resultados obtenidos se compararon con imágenes fotográficas de otros ríos que
presentan características similares.
Cálculo de “n” por Cowan Arcement Schneider (1956)

Se desarrolló un método para evaluar el coeficiente de rugosidad en canales naturales.
𝑛 = (𝑛0 + 𝑛1 + 𝑛2 + 𝑛3 + 𝑛4) ∗ 𝑚
Dónde:
n0 = Rugosidad base para un canal recto, uniforme, prismático y con rugosidad
homogénea.
n1 = Rugosidad adicional debida a irregularidades superficiales del perímetro mojado a lo
largo del tramo en estudio.
n2 = Rugosidad adicional equivalente debida a variación de forma y de dimensiones de las
secciones a lo largo del tramo en estudio.
n3 = Rugosidad equivalente debida a obstrucciones existentes en el cauce.
n4 = Rugosidad adicional equivalente debida a la presencia de vegetación.
m5 = Factor de corrección para incorporar efecto de sinuosidad del cauce o presencia de
meandros.
El “n” básico es el obtenido del cuadro de rugosidades del libro de Ven Te Chow “Hidráulica
de Canales Abiertos”.
Tabla Nº 1: Valores para el cálculo del coeficiente de rugosidad según el método de

Cowan
CONDICIONES DEL CAUCE VALORES

Tierra 0.0200
Material Corte en Roca 0.0250
n0
Involucrado Grava Fina 0.0240
Grava gruesa 0.0280
Suave 0.0000
Grado de Menor 0.0050
n1
Irregularidad Moderado 0.0100
Severo 0.0200
Variaciones de Gradual 0.0000
la Sección Ocasionalmente Alternante n2 0.0050
Transversal Frecuentemente Alternante 0.010 - 0.015
Insignificante 0.0000
n3
Menor 0.010 - 0.015
CONDICIONES DEL CAUCE VALORES

Efecto Relativo Apreciable 0.020 - 0.030
de las
Severo 0.040 - 0.060
Obstrucciones
Baja 0.005 - 0.010
Media 0.010 - 0.025
Vegetación n4
Alta 0.025 - 0.050
Muy Alta 0.050 - 0.100
Grado de los Menor 1.0000
Efectos por Apreciable m5 1.1500
Meandro Severo 1.3000
Tabla Nº 2: Cálculo de la rugosidad del pontón 1 con la progresiva de 02+026.60.
n0 0.0240
n1 0.0100
n2 0.005
n3 0.020
n4 0.015
m5 1.000
n= 0.074
n0 0.0280
n1 0.0100
n2 0.0050
n3 0.015
n4 0.020
m5 1.000
n= 0.0780
n0 0.0240
n1 0.0050
n2 0.0050
n3 0.010
n4 0.024
m5 1.000
n= 0.068
2.3. Modelamiento hidráulico
A partir de las consideraciones planteadas se procedió a simular los puentes identificados

para evaluar su comportamiento hidráulico ante máximas avenidas, esta evaluación se
desarrolló en el software Hec-Ras versión 6.2 (modelo unidimensional).
El software Hec-Ras fue desarrollado por el Centro de Ingeniería Hidrológica del Cuerpo
de Ingenieros de los Estados Unidos (Hydrologic Engineering Center - HEC), para realizar
cálculos hidráulicos en una dimensión y/o dos dimensiones para sistemas de cauces
naturales o artificiales (River Analysis System - RAS).
Además, cuenta con procedimientos de cálculo para simular los efectos ante la presencia
o colocación de estructuras hidráulicas. Asimismo, la herramienta facilita el cálculo de
perfiles de agua y de los parámetros hidráulicos del cauce.
2.3.1 Modelo unidimensional 1d

Con toda la información calculada hasta el momento, se procede a ingresar los datos al
software de cálculo Hec-Ras a fin de poder determinar el nivel máximo de las aguas para
los periodos ya establecidos.
Los puentes, según los datos de la topografía se encuentran emplazados con una luz libre
entre estribos de 6.00 y 9.00 m.
2.4. DETERMINACIÓN DEL GÁLIBO O ALTURA LIBRE
El gálibo se define como el espacio libre entre el nivel máximo del flujo de crecida y el nivel
inferior del tablero del puente proyectado.
El objetivo del gálibo es dejar pasar las fluctuaciones de flujo cuando la corriente interactúa
con la estructura proyectada producto de la sobrelevación del flujo, por efectos de
remanso, transporte de materiales flotantes como ramas, palizadas, troncos e incluso
árboles y otros materiales flotantes que transporta la corriente.
En nuestro país, la variación de las condiciones geográficas y la actividad humana sobre

las cuencas hacen que los cursos naturales además de las descargas líquidas también se
produzcan transporte de otros materiales en suspensión que pueden ser la flotación de
ramas, palizadas y hasta árboles.
Por tanto, el diseño de los puentes exige la consideración de un gálibo conveniente para
dar paso no sólo al flujo (líquido y sólido) sino también a los materiales flotantes.
El “Manual de Hidrología, Hidráulica y Drenaje vial” así como el “Manual de Diseño de

Puentes” establece que la altura del gálibo para puentes sobre cursos de agua, debe estar
en el rango de 1.50 m a 2.50 m sobre el nivel de aguas máximas para el cual fue diseñado.
Según el manual de puentes.
Bajo un criterio conservador, se establece el gálibo del puente a 1.50 m sobre el nivel de
aguas máximas para Tr = 140 años.
a. ALTURA LIBRE EN EL PONTÓN 1 UBICADO EN LA

PROGRESIVA DE 02+026.60.
 Sección transversal con puente
NAME: 2673.47 msnm
Gráfico Nº 4: Sección transversal del pontón 1 con la progresiva de 02+026.60
 Sección transversal modificada considerando la posición de estribos
Tabla Nº 5: Cálculo del nivel inferior del pontón 1 con la progresiva de 02+026.60.
Nivel máx. de Nivel inferior del

T. de retorno años Gálibo (m)
superficie puente (msnm)
Tr = 140 años 2673.47 1.50 m 2671.97

b. ALTURA LIBRE EN EL PONTÓN 2 CON LA PROGRESIVA DE

03+498.53.
NAME: 2711.15 msnm
Gráfico Nº 5: Sección transversal del pontón 2 con la progresiva de 03+498.53.
Tabla Nº 6: Cálculo del nivel inferior del pontón 2 con la progresiva de 03+498.53.

Tr = 140 años 2711.15 1.50 m 2709.65

c. ALTURA LIBRE EN EL PONTÓN 3 CON LA PROGRESIVA DE

13+235.65
NAME: 3227.48 msnm
Gráfico Nº 6: Sección transversal del pontón 3 con la progresiva de 13+235.65
Tabla Nº 7: Cálculo del nivel inferior del pontón 3 con la progresiva de 13+235.65

Tr = 140 años 3227.48 1.50 m 3225.98

2.5. DETERMINACIÓN DE LA SOCAVACIÓN
En nuestro país la causa hidráulica más frecuente del fallo de puentes es la socavación,
que tiene lugar en la zona de sus apoyos, la cual afecta las cimentaciones, ya sea por su
insuficiente nivel de desplante o por construcción inadecuada.
El proceso de socavación en un puente se analiza como una erosión potencial total y es

de carácter estimativo. Esta erosión potencial es la combinación de diferentes tipos de
socavación las cuales son: socavación general del cauce en el supuesto de que no
existiera puente, la socavación producida en la sección del puente y sus inmediaciones
causadas por el estrechamiento del cauce, además de la socavación local debido a las
inmediaciones de los pilares y estribos que rodean el puente.
Sin embargo, cabe indicar que estos procesos de socavación son inherentes a la
presencia del puente sobre el curso natural, porque existen otros procesos de socavación
que ocurren de manera independiente a la presencia del puente y son la socavación
general y la socavación en curvas que, en esta oportunidad, no son tomados debido a que
nuestro puente no se encuentra ubicado en zona de curva.
2.5.1 Socavación general.

La máxima profundización del cauce ocurre cuando se alcanza la condición de transporte
crítico, donde la velocidad de flujo se reduce a tal punto en que la corriente no puede
movilizar y arrastrar más material del lecho y a su vez no existe transporte de material
desde aguas arriba.
Por lo tanto, cuando se produce la avenida, la sección geométrica del cauce se modifica
dando lugar a una nueva sección, la cual obviamente está socavada, donde el lecho queda
en condiciones de arrastre crítico o de transporte incipiente.
Los cálculos de socavamiento general se realizarán mediante el software HEC RAS.

2.5.2 Socavación Local

El software HEC RAS versión 6.2 además de permitir realizar la hidráulica en la zona del
puente también permite realizar la estimación de la profundidad de socavación en el
puente, por contracción y la socavación local en pilares y estribos usando las ecuaciones
recomendadas en HEC-18, 2001. Los cálculos de socavamiento Local se realizarán
mediante el software HEC RAS.
a. SOCAVACIÓN EN EL PONTÓN 1 CON LA PROGRESIVA DE

02+026.60.
Tabla Nº 8: Resultados de Socavación obtenidos en HEC RAS en el pontón 1 con la
Periodo de retorno Caudal Posición

500 años 40.33 m3/s Estribo izquierdo Estribo derecho
Socavación Total 2.41 1.85
Cota de Socavación 2669.65 msnm 2670.15 msnm
Gráfico Nº 7: Sección transversal socavada del pontón 1 con la progresiva de

02+026.60.
b. SOCAVACIÓN EN EL PONTÓN 2 UBICADO EN LA



Gráfico Nº 8: Sección transversal socavada del pontón 2 con la progresiva de

03+498.53.
c. SOCAVACIÓN EN EL PONTÓN 3 UBICADO EN LA


progresiva de 13+235.65

Gráfico Nº 9: Sección transversal socavada del 3 con la progresiva de 13+235.65

2.5.3 Socavación potencial

La socavación potencial se define a la suma de la socavación (general + contracción +
local)
Finalmente, la socavación en el pontón 1 alcanza una profundidad de 2.40 m, en el pontón

2 una profundidad de 2.37m y en el pontón 3 una profundidad de 2.72m, se debe
considerar el nivel de cimentación más crítico. Por lo tanto:
 En el pontón 1 se define el nivel máximo de socavación total en la cota 2670.15 msnm

correspondiente al caudal de TR de 500 años equivalente a 40.33 m3/s.
CAPITULO III.
3.1. CONCLUSIONES Y RECOMENDACIONES
 Como propuesta para la geometría del puente, y considerando los criterios usuales del
MTC en diseño de puentes, para el puente 1 se definió una luz libre de 6.00m, para el
puente 2 una luz de 9.00m y para el puente 3 una luz de 9.00 metros entre estribos.
 Aparte de las consideraciones anteriores para la socavación, es fundamental incorporar

en el diseño protecciones para evitar erosiones superficiales alrededor de los estribos y
rellenos de aproximación, para evitar puntos débiles que puedan fallar durante crecidas y
que limiten la funcionalidad del puente.
 El name del puente 1 es 2673.47msnm y la altura de cimentación será en la cota 2670.15

msnm, con una profundidad de 2.40m, se debe indicar que la profundidad de cimentación
es una recomendación, pero el estructural puede optar por otra medida más conservadora.
 El name del puente 2 es de 2711.15 msnm y la altura de cimentación será en la cota

2704.83 msnm, con una profundidad de 2.37m, se debe indicar que la profundidad de
cimentación es una recomendación, pero el estructural puede optar por otra medida más
conservadora.
 El name del puente 3 es de 3227.48 msnm y la altura de cimentación en el puente 3 será

en la cota 3223.99 msnm, con una profundidad de 2.72m, se debe indicar que la
profundidad de cimentación es una recomendación, pero el estructural puede optar por
otra medida más conservadora.
ANEXO Nº 1
CURVAS IDF Y SOCAVACIÓN
DEL PUENTE 1
MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL -
SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS SAN
MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN MIGUEL – CAJAMARCA
CUADRO N° B.1 REGISTRO HISTÓRICO

ESTACIÓN SAN MIGUEL
Estación : CO. SAN MIGUEL Longitud : 78° 51' 11"O "W" Dpto. CAJAMARCA
Parámetro : PRECIPITACIÓN MÁXIMA EN 24 HORAS (mm) Latitud : 6° 59' 49"S "S" Prov. SAN MIGUEL
Altitud : 2666 m.s.n.m. Dist. SAN MIGUEL
AÑO ENE. FEB. MAR. ABR. MAY. JUN. JUL. AGO. SET. OCT. NOV. DIC. MÁXIMO
1997 17.80 19.80 24.00 33.00 2.40 9.30 0.00 0.20 26.80 28.10 25.30 30.00 33.00
1998 68.50 57.50 35.50 49.50 8.30 3.00 1.30 1.30 4.50 24.40 3.50 21.70 68.50
1999 24.60 39.20 25.50 10.40 20.70 8.20 6.50 2.00 15.50 9.50 6.40 18.80 39.20
2000 11.50 37.60 82.20 16.80 19.30 6.20 0.80 5.30 7.60 13.50 8.30 36.40 82.20
2001 37.00 34.70 48.40 26.50 16.80 1.10 0.60 0.00 10.10 7.60 14.30 15.20 48.40
2002 12.20 47.70 48.00 47.80 6.20 11.00 1.00 0.10 11.70 10.80 18.00 22.60 48.00
2003 27.60 18.10 24.10 11.50 12.30 6.40 0.50 0.80 2.70 8.20 14.30 30.00 30.00
2004 6.80 33.20 19.90 35.20 7.60 1.20 7.30 1.10 8.50 9.50 4.70 20.50 35.20
2005 14.30 17.90 25.30 9.30 1.80 2.60 0.80 0.30 3.40 5.80 8.10 16.30 25.30
2006 27.80 21.60 45.70 16.90 4.40 5.20 1.40 13.00 7.50 2.90 32.20 34.80 45.70
2007 19.20 19.20 35.50 16.70 20.50 0.00 1.80 3.90 2.40 15.20 15.10 7.20 35.50
2008 19.60 42.30 39.90 41.50 3.30 1.70 2.50 2.60 7.90 16.30 12.60 4.70 42.30
2009 48.40 34.70 35.20 40.20 10.60 4.60 2.50 7.00 3.00 8.60 19.40 11.50 48.40
2010 17.60 56.10 50.50 21.70 18.80 2.40 4.20 1.50 8.00 23.80 12.90 10.70 56.10
2011 23.70 32.30 43.30 25.60 3.10 4.50 1.30 4.30 6.90 8.50 9.00 21.10 43.30
2012 28.70 35.10 33.10 14.50 5.50 6.30 0.00 4.00 3.20 19.20 11.80 29.10 35.10
2013 30.00 19.50 46.60 10.60 10.00 7.80 1.20 5.00 3.20 18.70 2.70 14.60 46.60
2014 15.80 14.90 26.20 6.00 17.60 3.50 1.10 1.40 6.50 8.60 23.80 14.80 26.20
2015 28.40 22.20 35.20 21.80 14.10 0.50 0.50 0.00 5.70 16.20 13.70 11.50 35.20
2016 22.10 33.80 30.90 45.10 3.80 6.00 3.40 0.00 3.80 9.80 3.60 20.40 45.10
2017 37.80 38.50 51.10 20.70 11.90 3.00 0.00 1.90 12.80 19.60 18.00 22.80 51.10
2018 20.80 36.50 52.20 36.00 14.80 1.70 4.70 0.00 6.70 7.70 12.50 18.30 52.20
2019 17.70 74.00 35.50 32.90 22.40 3.20 3.80 0.00 14.00 13.30 13.19 19.68 74.00
2020 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 38.86
2021 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 38.86
PROMEDIO 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 44.97
DESV. EST. 12.81 14.10 13.10 12.80 6.44 2.82 1.95 2.95 5.32 6.28 7.06 7.94 13.90
MÁXIMO 68.50 74.00 82.20 49.50 22.40 11.00 7.30 13.00 26.80 28.10 32.20 36.40 82.20
MÍNIMO 6.80 14.90 19.90 6.00 1.80 0.00 0.00 0.00 2.40 2.90 2.70 4.70 25.30
Nº Datos 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00
S/D: Sin Dato
FUENTE: SENAMHI.
HISTOGRAMA DEL REGISTRO HISTÓRICO

90.00
Precipitación Máxima en 24H (mm)
80.00
70.00
60.00
50.00
40.00
30.00
20.00
10.00
0.00
2000
2001
1997
1998
1999
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017
2018
2019
2020
2021
Tiempo (años)
REGISTRO HISTÓRICO
Cuadro B.2: DATOS DE PRECIPITACIÓN MÁXIMA EN 24 HORAS
CO. SAN MIGUEL 2666.00 m.s.n.m.
UBICACIÓN DEL PUENTE 2675.00 m.s.n.m.
TRASNPOCICION DE
P maximo
Nº AÑO ORDEN PRECIPITACIONES A LA log(P24)
(24 h) ZONA DE ESTUDIO
1 1997 22 33.00 33.11 1.5200

2 1998 3 68.50 68.73 1.8372
3 1999 15 39.20 39.33 1.5947
4 2000 1 82.20 82.48 1.9163
5 2001 7 48.40 48.56 1.6863
6 2002 9 48.00 48.16 1.6827
7 2003 23 30.00 30.10 1.4786
8 2004 19 35.20 35.32 1.5480
9 2005 25 25.30 25.39 1.4046
10 2006 11 45.70 45.85 1.6614
11 2007 18 35.50 35.62 1.5517
12 2008 14 42.30 42.44 1.6278
13 2009 8 48.40 48.56 1.6863
14 2010 4 56.10 56.29 1.7504
15 2011 13 43.30 43.45 1.6380
16 2012 21 35.10 35.22 1.5468
17 2013 10 46.60 46.76 1.6698
18 2014 24 26.20 26.29 1.4198
19 2015 20 35.20 35.32 1.5480
20 2016 12 45.10 45.25 1.6556
21 2017 6 51.10 51.27 1.7099
22 2018 5 52.20 52.38 1.7191
23 2019 2 74.00 74.25 1.8707
24 2020 16 38.86 38.99 1.5910
25 2021 17 38.86 38.99 1.5910
Numero de datos n 25 25
Suma ∑ 1128.1 40.9057
Máximo 82.5 1.9163
Mínimo 25.4 1.4046
Promedio x̅ 45.1 1.6362
Desviación estándar s 13.9432 0.1265
Coeficiente asimetría Cs 1.1395 0.3322
Cs/6 k 0.1899 0.0554
ANALISIS DE DATOS DUDOSOS
AÑO P (maximo 24 h) Log(P24hr) PARÁMETROS ESTADISTICOS P24hr Log(P24hr)

1 1990 33.00 1.52 Número de datos (N) 25.00 25
2 1991 68.50 1.84 Sumatoria 1124.32 40.87
3 1992 39.20 1.59 Valor Máximo 82.20 1.91
4 1993 82.20 1.91 Valor Mínimo 25.30 1.40
5 1994 48.40 1.68 Media: 44.97 1.635
6 1995 48.00 1.68 Varianza: 193.11 0.016
7 1996 30.00 1.48 Desviación Estándar: 13.90 0.126
8 1997 35.20 1.55 Coeficiente Variación: 0.31 0.077
9 1998 25.30 1.40 Coeficiente de Sesgo: 1.14 0.3322
10 1999 45.70 1.66 Detectar Datos Dudosos
Se Considera:
11 2000 35.50 1.55 bajos
12 2001 42.30 1.63
13 2002 48.40 1.68 n= 25.00
14 2003 56.10 1.75 Kn= 2.563
15 2004 43.30 1.64
16 2005 35.10 1.55
Kn: Valor recomendado, varia según el valor de n (significancia:10%)
17 2006 46.60 1.67
18 2007 26.20 1.42 Umbral de datos dudosos altos (xH: unidad. Logaritmicas)
19 2008 35.20 1.55 𝑥 = 𝑥ҧ + 𝑘 ⋅ 𝑠
𝐻 𝑛 xH= 1.96
20 2009 45.10 1.65 Precipitacion maxima aceptaba
xH
21 2010 51.10 1.71 PH= 10 PH= 90.98 mm
22 2011 52.20 1.72 NO EXISTEN DATOS DUDOSOS ALTO DE LA MUESTRA
23 2012 74.00 1.87 Umbral de datos dudosos bajos (xL: unidad. Logaritmicas)
24 2013 38.86 1.59 𝑥𝐿 = 𝑥ҧ − 𝑘𝑛 ⋅ 𝑠 xL= 1.31
25 2014 38.86 1.59
Precipitacion minima aceptaba
xH
PH= 10 PL= 20.45 mm
NO EXISTEN DATOS DUDOSOS MINIMO DE LA MUESTRA

Cuadro B.3: PRUEBA DE LA BONDAD DEL AJUSTE - GRÁFICA DE PROBABILIDADES
P24 log(P24)
Numero de datos: n 25
Promedio: x 45.12 1.64
Desviación estándar: s 13.94 0.13
Coeficiente asimetría: Cs 1.14 0.33
Cs/6: k 0.19 0.06

VALOR OBSERVADO NORMAL GUMBEL LOGNORMAL PEARSON III LOGPEARSON III
N T P(X≤xT)
P24 log(P24) KT ESPERADO KT ESPERADO KT ESPERADO KT ESPERADO KT ESPERADO
1 26.00 3.85% 82.2 1.9149 1.7688 69.8 2.0750 74.1 1.7688 72.4 2.0998 74.4 1.8811 74.8
2 13.00 7.69% 74.0 1.8692 1.4261 65.0 1.5188 66.3 1.4261 65.6 1.5492 66.7 1.4774 66.5
3 8.67 11.54% 68.5 1.8357 1.1984 61.8 1.1864 61.7 1.1984 61.3 1.2141 62.1 1.2169 61.7
4 6.50 15.38% 56.1 1.7490 1.0201 59.3 0.9452 58.3 1.0201 58.2 0.9681 58.6 1.0172 58.2
5 5.20 19.23% 52.2 1.7177 0.8694 57.2 0.7536 55.6 0.8694 55.7 0.7711 55.9 0.8513 55.5
6 4.33 23.08% 51.1 1.7084 0.7363 55.4 0.5932 53.4 0.7363 53.6 0.6052 53.6 0.7069 53.2
7 3.71 26.92% 48.4 1.6848 0.6151 53.7 0.4540 51.5 0.6151 51.8 0.4607 51.5 0.5773 51.2
8 3.25 30.77% 48.4 1.6848 0.5024 52.1 0.3300 49.7 0.5024 50.1 0.3316 49.7 0.4582 49.5
9 2.89 34.62% 48.0 1.6812 0.3957 50.6 0.2173 48.2 0.3957 48.6 0.2141 48.1 0.3468 47.9
10 2.60 38.46% 46.6 1.6684 0.2934 49.2 0.1133 46.7 0.2934 47.1 0.1057 46.6 0.2412 46.4
11 2.36 42.31% 45.7 1.6599 0.1940 47.8 0.0160 45.3 0.1940 45.8 0.0043 45.2 0.1397 45.1
12 2.17 46.15% 45.1 1.6542 0.0966 46.5 -0.0761 44.1 0.0966 44.5 -0.0915 43.8 0.0413 43.8
13 2.00 50.00% 43.3 1.6365 0.0000 45.1 -0.1643 42.8 0.0000 43.3 -0.1830 42.6 -0.0552 42.6
14 1.86 53.85% 42.3 1.6263 -0.0966 43.8 -0.2495 41.6 -0.0966 42.1 -0.2710 41.3 -0.1506 41.4
15 1.73 57.69% 39.2 1.5933 -0.1940 42.4 -0.3326 40.5 -0.1940 40.9 -0.3565 40.2 -0.2460 40.3
16 1.63 61.54% 38.9 1.5895 -0.2934 41.0 -0.4146 39.3 -0.2934 39.7 -0.4401 39.0 -0.3421 39.2
17 1.53 65.38% 38.9 1.5895 -0.3957 39.6 -0.4961 38.2 -0.3957 38.6 -0.5228 37.8 -0.4399 38.1
18 1.44 69.23% 35.5 1.5502 -0.5024 38.1 -0.5782 37.1 -0.5024 37.4 -0.6051 36.7 -0.5407 37.0
19 1.37 73.08% 35.2 1.5465 -0.6151 36.5 -0.6619 35.9 -0.6151 36.2 -0.6881 35.5 -0.6459 35.9
20 1.30 76.92% 35.2 1.5465 -0.7363 34.9 -0.7485 34.7 -0.7363 34.9 -0.7727 34.4 -0.7575 34.7
21 1.24 80.77% 35.1 1.5453 -0.8694 33.0 -0.8399 33.4 -0.8694 33.6 -0.8603 33.1 -0.8782 33.5
22 1.18 84.62% 33.0 1.5185 -1.0201 30.9 -0.9388 32.0 -1.0201 32.2 -0.9531 31.8 -1.0127 32.2
23 1.13 88.46% 30.0 1.4771 -1.1984 28.4 -1.0503 30.5 -1.1984 30.5 -1.0543 30.4 -1.1687 30.8
23 1.13 88.46% 30.0 1.4771 -1.1984 28.4 -1.0503 30.5 -1.1984 30.5 -1.0543 30.4 -1.1687 30.8
24 1.08 92.31% 26.2 1.4183 -1.4261 25.2 -1.1845 28.6 -1.4261 28.6 -1.1706 28.8 -1.3633 29.1
25 1.04 96.15% 25.3 1.4031 -1.7688 20.5 -1.3710 26.0 -1.7688 25.9 -1.3203 26.7 -1.6462 26.8
T: Periodo de retorno en años

P: Probabilidad de ocurrencia
AJUSTE ESTADISTICO PARA LA DISTRIBUCIÓN NORMAL
90.0
80.0
Pmax 24 hrs (mm) 70.0
60.0
50.0
40.0
30.0 Valor Observado
20.0 Normal
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00
Variable reducida KT
AJUSTE ESTADISTICO PARA LA DISTRIBUCIÓN GUMBEL

90.0
80.0
Pmax 24 hrs (mm)
70.0
60.0
50.0
40.0
30.0
Valor Observado
20.0
Gumbel
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50
AJUSTE ESTADISTICO PARA LA DISTRIBUCIÓN LOG NORMAL

90.0
80.0
70.0
Pmax 24 hrs (mm)
60.0
50.0
40.0
30.0
Valor Observado
20.0
LogNormal
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00
AJUSTE ESTADISTICO PARA LA DISTRIBUCIÓN PEARSON TIPO III
90.0
80.0
70.0
Pmax 24 hrs (mm)
60.0
50.0
40.0
30.0
Valor Observado
20.0
Pearson Tipo III
10.0
0.0
-1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50
AJUSTE ESTADISTICO PARA LA DISTRIBUCIÓN LOG PEARSON TIPO III

90.0
80.0
70.0
Pmax 24 hrs (mm)
60.0
50.0
40.0
30.0
Valor Observado
20.0
Log Pearson Tipo III
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50
CUADRO B.4: PRUEBA DE BONDAD DE AJUSTE KOLMOGOROV - SMIRNOV
F(xm) |Fo(xm)-F(xm)| F(ym) |Fo(ym)-F(ym)| F(ym) |Fo(ym)-F(ym)| F(ym) |Fo(ym)-F(ym)| F(xm) |Fo(xm)-F(xm)|
m xm Fo(xm) Z=(x -X)/S K T
Normal Normal Log - Normal Log - Normal Pearson III Pearson III Log Pearson III Log Pearson III GEV I GEV I
1 82.20 0.961538 2.714058 0.996676771 0.03514 0.987472 0.02593 0.955583 0.00596 0.952184 0.00935 2.7141 58.3665 0.9829 0.02133
2 74.00 0.923077 2.125341 0.983220906 0.06014 0.970163 0.04709 0.955539 0.03246 0.952134 0.02906 2.1253 27.6987 0.9639 0.04082
3 68.50 0.884615 1.730470 0.958226799 0.07361 0.947448 0.06283 0.941911 0.05730 0.939887 0.05527 1.7305 16.8941 0.9408 0.05619
4 56.10 0.846154 0.840215 0.799605993 0.04655 0.826795 0.01936 0.772477 0.07368 0.786728 0.05943 0.8402 5.7480 0.8260 0.02013
5 52.20 0.807692 0.560215 0.71233366 0.09536 0.756967 0.05073 0.644703 0.16299 0.663201 0.14449 0.5602 4.1763 0.7606 0.04714
6 51.10 0.769231 0.481241 0.684827368 0.08440 0.733739 0.03549 0.628833 0.14040 0.647509 0.12172 0.4812 3.8268 0.7387 0.03054
7 48.40 0.730769 0.287395 0.613095099 0.11767 0.669879 0.06089 0.618239 0.11253 0.636781 0.09399 0.2874 3.1072 0.6782 0.05261
8 48.40 0.692308 0.287395 0.613095099 0.07921 0.669879 0.02243 0.544291 0.14802 0.560578 0.13173 0.2874 3.1072 0.6782 0.01415
9 48.00 0.653846 0.258677 0.602057849 0.05179 0.659597 0.00575 0.513576 0.14027 0.528475 0.12537 0.2587 3.0152 0.6684 0.01451
10 46.60 0.615385 0.158165 0.562836435 0.05255 0.621991 0.00661 0.482979 0.13241 0.481034 0.13435 0.1582 2.7197 0.6323 0.01692
11 45.70 0.576923 0.093549 0.5372664 0.03966 0.596540 0.01962 0.445263 0.13166 0.421866 0.15506 0.0935 2.5494 0.6078 0.03083
12 45.10 0.538462 0.050472 0.520127041 0.01833 0.579050 0.04059 0.407155 0.13131 0.367935 0.17053 0.0505 2.4438 0.5908 0.05234
13 43.30 0.500000 -0.078758 0.468612507 0.03139 0.524310 0.02431 0.368942 0.13106 0.314423 0.18558 -0.0788 2.1614 0.5373 0.03733
14 42.30 0.461538 -0.150553 0.440164219 0.02137 0.492631 0.03109 0.330929 0.13061 0.262243 0.19930 -0.1506 2.0246 0.5061 0.04454
15 39.20 0.423077 -0.373117 0.354530829 0.06855 0.390788 0.03229 0.293438 0.12964 0.212353 0.21072 -0.3731 1.6782 0.4041 0.01896
16 38.86 0.384615 -0.397464 0.345512519 0.03910 0.379494 0.00512 0.256805 0.12781 0.165719 0.21890 -0.3975 1.6465 0.3927 0.00805
17 38.86 0.346154 -0.397464 0.345512519 0.00064 0.379494 0.03334 0.221373 0.12478 0.123293 0.22286 -0.3975 1.6465 0.3927 0.04651
18 35.50 0.307692 -0.638757 0.261490451 0.04620 0.269483 0.03821 0.187485 0.12021 0.085974 0.22172 -0.6388 1.3884 0.2798 0.02794
19 35.20 0.269231 -0.660296 0.254532071 0.01470 0.260036 0.00919 0.155484 0.11375 0.054581 0.21465 -0.6603 1.3698 0.2699 0.00072
20 35.20 0.230769 -0.660296 0.254532071 0.02376 0.260036 0.02927 0.125703 0.10507 0.029821 0.20095 -0.6603 1.3698 0.2699 0.03918
21 35.10 0.192308 -0.667475 0.252234357 0.05993 0.256908 0.06460 0.098460 0.09385 0.012263 0.18004 -0.6675 1.3637 0.2667 0.07439
22 33.00 0.153846 -0.818244 0.206608917 0.05276 0.194157 0.04031 0.074054 0.07979 0.002317 0.15153 -0.8182 1.2518 0.2012 0.04733
23 30.00 0.115385 -1.033628 0.150654975 0.03527 0.117662 0.00228 0.052759 0.06263 0.000218 0.11517 -1.0336 1.1374 0.1208 0.00540
23 30.00 0.115385 -1.033628 0.150654975 0.03527 0.117662 0.00228 0.034815 0.08057 0.006014 0.10937 -1.0336 1.1374 0.1208 0.00540
24 26.20 0.076923 -1.306448 0.09570006 0.01878 0.049751 0.02717 0.020431 0.05649 0.019569 0.05735 -1.3064 1.0524 0.0498 0.02710
25 25.30 0.038462 -1.371064 0.085177555 0.04672 0.038687 0.00023 0.009774 0.02869 0.040565 0.00210 -1.3711 1.0400 0.0384 0.00001
X 44.40
S 13.93
CS 1.163
n 25 Dmáx 0.11767 0.06460 0.16299 0.22286 0.07439
a 0.05 Dcritico > Dmax Si se ajusta Si se ajusta Si se ajusta Si se ajusta Si se ajusta
Dcritico 0.26495 Mejor Ajuste 3 1 4 5 2
Cuadro B.5: PRECIPITACIONES MÁXIMAS ANUALES EN 24 HORAS

Promedio : x = 45.125 y= 1.636
Desviación estándar : s = 13.943 sy = 0.126 1
Cs/6 : k= 0.190 k= 0.055
T DISTRIB. NORMAL DISTRIB. GUMBELL DISTRIB. LOGNORMAL DISTRIB. PEARSON III DISTRIB. LOG PEARSON III PMAX PMAX (corregida)
P(X≤xT)
(años) KT xT KT xT KT xT 10^xT KT xT KT Xt 10^xT mm mm
2 0.500 0.0000 45.1 -0.1643 42.8 0.00 1.6362 43.3 -0.1830 42.6 -0.0552 1.6292 42.6 43.3 43.27
3 0.667 0.4307 51.1 0.2538 48.7 0.43 1.6907 49.1 0.2522 48.6 0.3832 1.6847 48.4 49.1 49.06
5 0.800 0.8416 56.9 0.7195 55.2 0.84 1.7427 55.3 0.7359 55.4 0.8210 1.7401 55.0 55.3 55.29
10 0.900 1.2816 63.0 1.3046 63.3 1.28 1.7983 62.9 1.3338 63.7 1.3113 1.8021 63.4 62.9 62.85
20 0.950 1.6449 68.1 1.8658 71.1 1.64 1.8443 69.9 1.8941 71.5 1.7335 1.8555 71.7 69.9 69.87
30 0.967 1.8339 70.7 2.1887 75.6 1.83 1.8682 73.8 2.2109 76.0 1.9594 1.8841 76.6 73.8 73.82
50 0.980 2.0537 73.8 2.5923 81.3 2.05 1.8960 78.7 2.6016 81.4 2.2276 1.9180 82.8 78.7 78.70
71 0.986 2.1949 75.7 2.8680 85.1 2.19 1.9138 82.0 2.8655 85.1 2.4030 1.9402 87.1 82.0 82.01
140 0.993 2.4500 79.3 3.4001 92.5 2.45 1.9461 88.3 3.3691 92.1 2.7261 1.9810 95.7 88.3 88.33
300 0.997 2.7131 83.0 3.9959 100.8 2.71 1.9794 95.4 3.9254 99.9 3.0679 2.0243 105.7 95.4 95.36
500 0.998 2.8782 85.3 4.3947 106.4 2.88 2.0003 100.1 4.2944 105.0 3.2869 2.0520 112.7 100.1 100.06
1000 0.999 3.0902 88.2 4.9355 113.9 3.09 2.0271 106.4 4.7913 111.9 3.5733 2.0882 122.5 106.4 106.44
PRECIPITACION MAXIMA ANUAL PARA DIFERENTES PERIODOS DE RETORNO

120.00
106.44
100.00 100.06
95.36
88.33
Precipitacion en mm
80.00 82.01
78.70
73.82
69.87
60.00 62.85
55.29
49.06 y = 9.972ln(x) + 38.822
43.27
40.00 R² = 0.9969
20.00
0.00
1 10 100 1000
Periodo de Retorno en años
Cuadro B.6: DETERMINACIÓN DE INTENSIDADES Y PRECIPITACIONES MÁXIMAS - MTC
El Manual de hidrología, hidráulica y drenaje del Ministerio de Transportes y Comunicaciones (MTC) hace mención que
en nuestro país, debido a la escasa cantidad de información pluviométrica con la que se cuenta, es difícil elaborar curvas
de intensidad - duración - frecunecia (IDF). Generalmente, sólo contamos con información de lluvias máximas en 24 horas,
por lo que, la intensidad máxima se estima a partir de la precipitación máxima en 24 horas multiplicada por un coeficiente
de duración. Cada coeficiente está en función de una duración determinada (ver Tabla N° 01).
Tabla N° 01
Duración Condiciones:
Coeficiente
horas
1hora≤ 𝑡 ≤ 24ℎ𝑜𝑟𝑎𝑠
1 0.25
2 0.31 𝑃𝑡 = C(𝑃𝑚𝑎𝑥24ℎ )
3 0.38
4 0.44
5 0.50
6 0.56 Ecuación:
8 0.64
𝑡 < 1ℎ𝑜𝑟𝑎
10 0.73
12 0.79 𝑡 0.25
𝑃𝑡 = 𝑃𝑚𝑎𝑥24ℎ ( )
14 0.83 1440
16 0.87 Donde:
18 0.90
20 0.93 Pmax24h : Precipitación máxima de 24h para cierto TR (mm).
22 0.97 t: Duración de la lluvia (minutos).
24 1.00 Pt : Precipitación total caida en " t " minutos (mm).
48 1.32
Valores de Precipitaciones Máximas

Tr (años) 2 5 10 30 50 71 140 500
Pmx24h(mm) 43.27 55.29 62.85 73.82 78.70 82.01 88.33 100.06
Durac (min) Precipitaciones Máximas (mm)
5 10.50 13.42 15.26 17.92 19.10 19.91 21.44 24.29
10 12.49 15.96 18.14 21.31 22.72 23.67 25.50 28.89
15 13.82 17.66 20.08 23.58 25.14 26.20 28.22 31.97
30 16.44 21.01 23.88 28.05 29.90 31.16 33.56 38.01
60 10.82 13.82 15.71 18.46 19.68 20.50 22.08 25.02
120 13.41 17.14 19.48 22.88 24.40 25.42 27.38 31.02
180 16.44 21.01 23.88 28.05 29.91 31.16 33.57 38.02
240 19.04 24.33 27.65 32.48 34.63 36.08 38.87 44.03
300 21.64 27.65 31.43 36.91 39.35 41.00 44.17 50.03
360 24.23 30.96 35.20 41.34 44.07 45.92 49.46 56.03
480 27.70 35.39 40.23 47.25 50.37 52.48 56.53 64.04
600 31.59 40.36 45.88 53.89 57.45 59.86 64.48 73.04
720 34.19 43.68 49.65 58.32 62.18 64.78 69.78 79.05
840 35.92 45.89 52.17 61.27 65.32 68.07 73.31 83.05
960 37.65 48.11 54.68 64.23 68.47 71.35 76.85 87.05
1080 38.95 49.76 56.57 66.44 70.83 73.81 79.50 90.05
1200 40.24 51.42 58.45 68.65 73.19 76.27 82.15 93.06
1320 41.98 53.64 60.97 71.61 76.34 79.55 85.68 97.06
1440 43.27 55.29 62.85 73.82 78.70 82.01 88.33 100.06
Con el cuadro anterior se puede graficar las curvas IDF. Asimismo, se debe buscar la ecuación de la curva IDF para describir de forma
estadística las tres variables involucradas (I, Tr y t), utilizando una regresión lineal múltiple para determinar (K, m y n).
10𝐾 𝑇𝑟 𝑚 Log (I) = Log (K) + m Log (T) - n Log (t)

I=
𝑡𝑛 Y = a0 + a1 X1 + a2 X2
Resultados del análisis de regresión :
Constante 2.437163 K= 2.506

Err. Estándar de est. Y 0.088558 m= 0.148
10𝐾 𝑇𝑟 𝑚
R cuadrado 0.998683 I= n= 0.736
Núm. de observaciones 128 𝑡𝑛
Grado de libertad 127 Donde: I: Intensidad Máxima (mm/hr)
Coeficiente(s) X -0.735691 0.113725 Tr : Período de Retorno (años)
Error estándar de coef. 0.011979 0.010620 t: Duración de la Lluvia (minutos).
Siendo la ecuación conocida se puede reemplazar en ella valores para cualquier Tr y t, obteniendose como resultado la Intensidad.
A continuación se muestra algunos valores de Intensidades según dicha ecuación, y su respectiva curva IDF:
INTENSIDADES MÁXIMAS (mm/hr)
Duración Duración Tiempo de retorno (años)

(min) (hr) 2 10 30 50 71 140 500
5 0.08 108.69 137.85 162.12 174.82 184.11 203.52 245.59
10 0.17 65.27 82.78 97.36 104.98 110.56 122.22 147.49
15 0.25 48.44 61.43 72.25 77.91 82.04 90.70 109.45
30 0.50 29.09 36.89 43.39 46.78 49.27 54.47 65.73
60 1.00 17.47 22.15 26.05 28.10 29.59 32.71 39.47
120 2.00 10.49 13.30 15.65 16.87 17.77 19.64 23.70
180 3.00 7.78 9.87 11.61 12.52 13.19 14.58 17.59
240 4.00 6.30 7.99 9.40 10.13 10.67 11.80 14.23
300 5.00 5.35 6.78 7.97 8.60 9.06 10.01 12.08
360 6.00 4.67 5.93 6.97 7.52 7.92 8.75 10.56
480 8.00 3.78 4.80 5.64 6.08 6.41 7.08 8.55
600 10.00 3.21 4.07 4.79 5.16 5.44 6.01 7.25
720 12.00 2.81 3.56 4.19 4.52 4.76 5.26 6.34
840 14.00 2.51 3.18 3.74 4.03 4.25 4.69 5.66
960 16.00 2.27 2.88 3.39 3.65 3.85 4.25 5.13
1080 18.00 2.08 2.64 3.11 3.35 3.53 3.90 4.71
1200 20.00 1.93 2.45 2.88 3.10 3.27 3.61 4.36
1320 22.00 1.80 2.28 2.68 2.89 3.04 3.37 4.06
1440 24.00 1.69 2.14 2.51 2.71 2.86 3.16 3.81
De las intensidades determinadas para los diferentes periodos de retorno, se puede obtener la gráfica de las curvas intensidad -
duración - frencuenca (IDF).
CURVA INTENSIDAD-DURACION-FRECUENCIA
260.0
250.0
240.0
230.0 2
220.0 10
210.0
200.0 30
190.0 50
Intensidad de precipitacion (mm/h)
180.0
170.0 71
160.0 140
150.0
140.0 500
130.0
120.0
110.0
100.0
90.0
80.0
70.0
60.0
50.0
40.0
30.0
20.0
10.0
0.0
0.0 10.0 20.0 30.0 40.0 50.0 60.0 70.0 80.0 90.0 100.0 110.0 120.0 130.0
Duracion (min)
Cuadro B.7.1: HIETOGRAMA DE PRECIPITACIÓN DE DISEÑO PARA TIEMPO DE RETORNO DE 140 AÑOS
METODO DEL BLOQUE ALTERNO

PROFUNDIDA PROFUNDIDAD
DURACION INTENSIDAD TIEMPO PRECIPITACION
ACUMULADA INCREMENTAL
min mm/hr mm mm min mm
1 60 32.71 32.71 32.71 0-60 0.85
2 120 19.64 39.28 6.58 60-120 0.90
3 180 14.58 43.73 4.44 120-180 0.97
4 240 11.80 47.18 3.45 180-240 1.05
5 300 10.01 50.05 2.87 240-300 1.15
6 360 8.75 52.52 2.47 300-360 1.27
7 420 7.81 54.70 2.18 360-420 1.43
8 480 7.08 56.67 1.97 420-480 1.65
9 540 6.50 58.46 1.79 480-540 1.97
10 600 6.01 60.11 1.65 540-600 2.47
11 660 5.60 61.65 1.53 600-660 3.45
12 720 5.26 63.08 1.43 660-720 6.58
13 780 4.96 64.43 1.35 720-780 32.71
14 840 4.69 65.70 1.27 780-840 4.44
15 900 4.46 66.91 1.21 840-900 2.87
16 960 4.25 68.06 1.15 900-960 2.18
17 1020 4.07 69.16 1.10 960-1020 1.79
18 1080 3.90 70.22 1.05 1020-1080 1.53
19 1140 3.75 71.23 1.01 1080-1140 1.35
20 1200 3.61 72.20 0.97 1140-1200 1.21
21 1260 3.48 73.14 0.94 1200-1260 1.10
22 1320 3.37 74.04 0.90 1260-1320 1.01
23 1380 3.26 74.92 0.88 1320-1380 0.94
24 1440 3.16 75.76 0.85 1380-1440 0.88
HIETOGRAMA DE PRECIPITACIÓN DE DISEÑO PARA TR = 140 AÑOS
35.00
30.00
25.00
Precipitación (mm)
20.00
15.00
10.00
5.00
0.00
0-60
60-120
960-1020
120-180
180-240
240-300
300-360
360-420
420-480
480-540
540-600
600-660
660-720
720-780
780-840
840-900
900-960
1020-1080
1080-1140
1140-1200
1200-1260
1260-1320
1320-1380
1380-1440
Tiempo (min)

1 60 39.47 39.47 39.47 0-60 1.02
2 120 23.70 47.41 7.94 60-120 1.09
3 180 17.59 52.77 5.36 120-180 1.17
4 240 14.23 56.94 4.17 180-240 1.27
5 300 12.08 60.40 3.46 240-300 1.39
6 360 10.56 63.38 2.98 300-360 1.54
7 420 9.43 66.01 2.64 360-420 1.73
8 480 8.55 68.39 2.37 420-480 1.99
9 540 7.84 70.55 2.16 480-540 2.37
10 600 7.25 72.54 1.99 540-600 2.98
11 660 6.76 74.39 1.85 600-660 4.17
12 720 6.34 76.12 1.73 660-720 7.94
13 780 5.98 77.75 1.63 720-780 39.47
14 840 5.66 79.29 1.54 780-840 5.36
15 900 5.38 80.75 1.46 840-900 3.46
16 960 5.13 82.14 1.39 900-960 2.64
17 1020 4.91 83.46 1.33 960-1020 2.16
18 1080 4.71 84.73 1.27 1020-1080 1.85
19 1140 4.52 85.95 1.22 1080-1140 1.63
20 1200 4.36 87.13 1.17 1140-1200 1.46
21 1260 4.20 88.26 1.13 1200-1260 1.33
22 1320 4.06 89.35 1.09 1260-1320 1.22
23 1380 3.93 90.40 1.06 1320-1380 1.13
24 1440 3.81 91.43 1.02 1380-1440 1.06
45.00
40.00
35.00
30.00
Precipitación (mm)
25.00
20.00
15.00
10.00
5.00
0.00
60-120
0-60
960-1020
120-180
180-240
240-300
300-360
360-420
420-480
480-540
540-600
600-660
660-720
720-780
780-840
840-900
900-960
1020-1080
1080-1140
1140-1200
1200-1260
1260-1320
1320-1380
1380-1440
Tiempo (min)
Cuadro: DATOS DE LA CUENCA PARA EL PONTON N1
DATOS
Area de la cuenca (Km) 6.1
Tiempo de concentracion (min) 29.68
Coeficiente de escorrentia 0.34
INTENSIDADES mm/hr
140 años 57.6
500 años 70.0
CAUDALES GENERADOS POR METODO RACIONAL
Caudal para Tr 140 años

Q= (0.278)x(0.34)x(6.1)x(57.6013925041457)
Q= 33.21 m3/s
Caudal para Tr 500 años

Q= (0.278)x(0.34)x(6.1)x(69.9545615766167)
Q= 40.33 m3/s
260.0
250.0
240.0
230.0
220.0
210.0 140
200.0
190.0
180.0
170.0
160.0 500
150.0
140.0
130.0
120.0
110.0
100.0
90.0
80.0
70.0
60.0
50.0
40.0
30.0
20.0
10.0
0.0
0.0 10.0 20.0 30.0 40.0 50.0 60.0 70.0 80.0 90.0 100.0 110.0 120.0 130.0
Duracion (min)
NAME 2673.47
SOCAVACION TR 500
COTAS DE SOCAVACION
IZQ DER
2669.65 2670.15
2675.67 2669 6.67

SOCAVACION
SOCAVACION :
La socavación que se produce en un río no puede ser calculada con exactitud, solo estimada, muchos factores intervienen
en la ocurrencia de este fenómeno, tales como:
- El caudal
-Tamaño y conformación del material del cauce
- Cantidad de transporte de sólidos
Las ecuaciones que se presentan a continuación son una guía para estimar la geometría hidráulica del cauce de un río. Las
mismas están en función del material del cauce.
SOCAVACION GENERAL DEL CAUCE:
Es aquella que se produce a todo lo ancho del cauce cuando ocurre una crecida debido al efecto hidráulico de un
estrechamiento de la sección; la degradación del fondo de cauce se detiene cuando se alcanzan nuevas condiciones de
equilibrio por disminución de la velocidad, a causa del aumento de la sección transversal debido al proceso de erosión.
Para la determinación de la socavación general se empleara el criterio de Lischtvan - Levediev :
Velocidad erosiva que es la velocidad media que se requiere para degradar el fondo esta dado por las siguientes expresiones:
Ve = 0.60 gd1.18 b Hsx ; m/seg suelos cohesivos
Vc = 0.68 b dm 0.28 Hsx ; m/seg suelos no cohesivos

En donde:
Ve = velocidad media suficiente para degradar el cauce en m/seg.
gd = peso volumétrico del material seco que se encuentra a una profundidad Hs, medida desde la
superficie del agua ( Ton/m3)
b = coeficiente que depende de la frecuencia con que se repite la avenida que se estudia. Ver tabla
N° 3
x = es un exponente variable que esta en función del peso volumétrico gs del material seco (Ton/m3 )
Hs = tirante considerado, a cuya profundidad se desea conocer que valor de Ve se requiere para arrastrar
y levantar al material ( m )
dm= es el diámetro medio ( en mm ) de los granos del fondo obtenido según la expresión.
dm = 0.01 S di pi
en el cual
di = diámetro medio, en mm, de una fracción en la curva granulométrica de la muestra total que
se analiza
pi = peso de esa misma porción, comparada respecto al peso total de la muestra. Las fracciones
escogidas no deben ser iguales entre si.
Hs Ho 1
ds
2
( 1 ) - Perfil antes de la erosión.

( 2 ) - Perfil después de la erosión
Cálculo de la profundidad de la socavación en suelos homogéneos:

SOCAVACION
Suelos cohesivos:
Hs = a Ho5/3 1 / (1 + x)
0.60b gd1.18
Suelos no cohesivos:
Hs = a Ho5/3 1 / (1 + x)
0.68b dm0.28
Donde: a = Qd / (Hm5/3 Be m)
Qd = caudal de diseño (m3/seg)
Be = ancho efectivo de la superficie del líquido en la sección transversal
m = coeficiente de contracción. Ver tabla N° 1
Hm = profundidad media de la sección = Area / Be
x = exponente variable que depende del diámetro del material y se encuentra en la tabla N° 2
dm = diámetro medio (mm)
TABLA N° 1
COEFICIENTE DE CONTRACCION, m
Velocidad media en la Longitud libre entre dos estribos
sección, en m / seg 10 13 16 18 21 25 30 42 52 63 106 124 200
Menor de 1 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
1.00 0.96 0.97 0.98 0.99 0.99 0.99 1.00 1.00 1.00 1.00 1.00 1.00 1.00
1.50 0.94 0.96 0.97 0.97 0.97 0.98 0.99 0.99 0.99 0.99 1.00 1.00 1.00
2.00 0.93 0.94 0.95 0.96 0.97 0.97 0.98 0.98 0.99 0.99 0.99 0.99 1.00
2.50 0.90 0.93 0.94 0.95 0.96 0.96 0.97 0.98 0.98 0.99 0.99 0.99 1.00
3.00 0.89 0.91 0.93 0.94 0.95 0.96 0.96 0.97 0.98 0.98 0.99 0.99 0.99
3.50 0.87 0.90 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.98 0.99 0.99 0.99
4.00 o mayor 0.85 0.89 0.91 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.99 0.99 0.99
TABLA N° 2
VALORES DE X PARA SUELOS COHESIVOS Y NO COHESIVOS
SUELOS COHESIVOS SUELOS NO COHESIVOS
P. ESPECIFICO x dm (mm) x
gd (Tn/m3)
0.80 0.52 0.05 0.43
0.83 0.51 0.15 0.42
0.86 0.50 0.50 0.41
0.88 0.49 1.00 0.40
0.90 0.48 1.50 0.39
0.93 0.47 2.50 0.38
0.96 0.46 4.00 0.37
0.98 0.45 6.00 0.36
1.00 0.44 8.00 0.35
1.04 0.43 10.00 0.34
1.08 0.42 15.00 0.33
1.12 0.41 20.00 0.32
1.16 0.40 25.00 0.31
1.20 0.39 40.00 0.30
1.24 0.38 60.00 0.29
1.28 0.37 90.00 0.28
1.34 0.36 140.00 0.27
1.40 0.35 190.00 0.26
1.46 0.34 250.00 0.25
SOCAVACION
1.52 0.33 310.00 0.24
1.58 0.32 370.00 0.23
1.64 0.31 450.00 0.22
1.71 0.30 570.00 0.21
1.80 0.29 750.00 0.20
1.89 0.28 1000.00 0.19
2.00 0.27
TABLA N° 3
VALORES DEL COEFICIENTE b
Periodo de retorno Coeficiente
del gasto de diseño b
( años )
2 0.82
5 0.86
10 0.90
20 0.94
50 0.97
100 1.00
500 1.05
SOCAVACION AL PIE DE LOS ESTRIBOS:
V
St Ho
So
El método que será expuesto se debe a K. F. Artamonov y permite estimar no solo la profundidad de socavación al pie de
estribos, sino además al pie de espigones. Esta erosión depende del gasto que teóricamente es interseptado por el espigón,
relacionando con el gasto total que escurre por el río, del talud que tienen los lados del estribo y del ángulo que el eje
longitudinal de la obra forma con la corriente. El tirante incrementado al pie de un estribo medido desde la superficie libre de
la corriente, esta dada por:
,mc St = Pa Pq PR Ho
Pa = coeficiente que depende del ángulo a que forma el eje del puente con la corriente, como se indica en la figura
siguiente; su valor se puede encontrar en la tabla N° 4
Pq = coeficiente que depende de la relación Q 1/Q, en que Q1 es el gasto que teóricamente pasaria por el lugar ocupado por
el estribo si éste no existiera y Q, es el gasto total que escurre por el río. El valor de P q puede encontrarse en la
tabla N° 5
PR = coeficiente que depende del talud que tienen los lados del estribo, su valor puede obtenerse en la tabla N° 6
Ho = tirante que se tiene en la zona cercana al estribo antes de la erosión
SOCAVACION
EJE DEL ESTRIBO

ESTRIBO a
a
TALUD DEL ESTRIBO R : 1 Q2

Q1
Q - ( Q 1 + Q2 )
TABLA N° 4
VALORES DEL COEFICIENTE CORRECTIVO Pa EN FUNCION DE a
a 30º 60º 90º 120º 150º
Pa 0.84 0.94 1.00 1.07 1.19
TABLA N° 5
VALORES DEL COEFICIENTE CORRECTIVO Pq EN FUNCION DE Q1/Q
Q1/Q 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80
Pq 2.00 2.65 3.22 3.45 3.67 3.87 4.06 4.20
TABLA N° 6
VALORES DEL COEFICIENTE CORRECTIVO PR EN FUNCION DE R
TALUD R 0 0.50 1.00 1.50 2.00 3.00
PR 1.00 0.91 0.85 0.83 0.61 0.50
DETERMINACION DE LA PROFUNDIDAD DE SOCAVACION
TIPO DE CAUCE 1 (ver cuadro adjunto) CAUCE TIPO

SUELO COHESIVO 1
SUELO NO COHESIVO 2
A.- Cálculo de la socavación general en el cauce:
Hs = profundidad de socavación (m)

Qd = caudal de diseño 69.95 m3/seg
Be = ancho efectivo de la superficie de agua 9.00 m
Ho = tirante antes de la erosión 2.00 m
Vm = velocidad media en la sección 1.20 m/seg
m = coheficiente de contraccion. Ver tabla N° 1 0.30
gd = peso especifico del suelo del cauce 1.50 Tn/m3
dm = diámetro medio 0.49 mm
x = exponente variable. Ver tabla Nº 2 0.300
Tr = Periodo de retorno del gasto de diseño 500.00 años
b = coeficiente que depende de la frecuencia del caudal de diseño. Ver tabla Nº 3 1.00
A = área de la sección hidráulica 58.30 m2
Hm = profundidad media de la sección 6.477 m
a = 1.151
SOCAVACION
Entonces,
Hs = 2.78 m
ds = profundidad de socavación respecto al fondo del cauce
ds = 0.78 m
Asumimos ds = 0.85 m
SOCAVACION POR CONTRACCION Y LOCAL

Según el modelamiento con hec-ras se tiene una socavacion de contraccion + local de 1.55m
Sl = 1.55 m
SOCAVACION POTENCIAL
La socavacion potencial se define a la suma de la socavacion (general+contraccion + local)
SP = 2.40 m
ANEXO Nº 2
DEL PUENTE 2
SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS
SAN MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN MIGUEL – CAJAMARCA

Estación : CO. SAN MIGUEL Longitud : 78° 51' 11"O "W" Dpto. CAJAMARCA
1997 17.80 19.80 24.00 33.00 2.40 9.30 0.00 0.20 26.80 28.10 25.30 30.00 33.00
1998 68.50 57.50 35.50 49.50 8.30 3.00 1.30 1.30 4.50 24.40 3.50 21.70 68.50
1999 24.60 39.20 25.50 10.40 20.70 8.20 6.50 2.00 15.50 9.50 6.40 18.80 39.20
2000 11.50 37.60 82.20 16.80 19.30 6.20 0.80 5.30 7.60 13.50 8.30 36.40 82.20
2001 37.00 34.70 48.40 26.50 16.80 1.10 0.60 0.00 10.10 7.60 14.30 15.20 48.40
2002 12.20 47.70 48.00 47.80 6.20 11.00 1.00 0.10 11.70 10.80 18.00 22.60 48.00
2003 27.60 18.10 24.10 11.50 12.30 6.40 0.50 0.80 2.70 8.20 14.30 30.00 30.00
2004 6.80 33.20 19.90 35.20 7.60 1.20 7.30 1.10 8.50 9.50 4.70 20.50 35.20
2005 14.30 17.90 25.30 9.30 1.80 2.60 0.80 0.30 3.40 5.80 8.10 16.30 25.30
2006 27.80 21.60 45.70 16.90 4.40 5.20 1.40 13.00 7.50 2.90 32.20 34.80 45.70
2007 19.20 19.20 35.50 16.70 20.50 0.00 1.80 3.90 2.40 15.20 15.10 7.20 35.50
2008 19.60 42.30 39.90 41.50 3.30 1.70 2.50 2.60 7.90 16.30 12.60 4.70 42.30
2009 48.40 34.70 35.20 40.20 10.60 4.60 2.50 7.00 3.00 8.60 19.40 11.50 48.40
2010 17.60 56.10 50.50 21.70 18.80 2.40 4.20 1.50 8.00 23.80 12.90 10.70 56.10
2011 23.70 32.30 43.30 25.60 3.10 4.50 1.30 4.30 6.90 8.50 9.00 21.10 43.30
2012 28.70 35.10 33.10 14.50 5.50 6.30 0.00 4.00 3.20 19.20 11.80 29.10 35.10
2013 30.00 19.50 46.60 10.60 10.00 7.80 1.20 5.00 3.20 18.70 2.70 14.60 46.60
2014 15.80 14.90 26.20 6.00 17.60 3.50 1.10 1.40 6.50 8.60 23.80 14.80 26.20
2015 28.40 22.20 35.20 21.80 14.10 0.50 0.50 0.00 5.70 16.20 13.70 11.50 35.20
2016 22.10 33.80 30.90 45.10 3.80 6.00 3.40 0.00 3.80 9.80 3.60 20.40 45.10
2017 37.80 38.50 51.10 20.70 11.90 3.00 0.00 1.90 12.80 19.60 18.00 22.80 51.10
2018 20.80 36.50 52.20 36.00 14.80 1.70 4.70 0.00 6.70 7.70 12.50 18.30 52.20
2019 17.70 74.00 35.50 32.90 22.40 3.20 3.80 0.00 14.00 13.30 13.19 19.68 74.00
2020 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 38.86
2021 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 38.86
PROMEDIO 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 44.97
DESV. EST. 12.81 14.10 13.10 12.80 6.44 2.82 1.95 2.95 5.32 6.28 7.06 7.94 13.90
MÁXIMO 68.50 74.00 82.20 49.50 22.40 11.00 7.30 13.00 26.80 28.10 32.20 36.40 82.20
MÍNIMO 6.80 14.90 19.90 6.00 1.80 0.00 0.00 0.00 2.40 2.90 2.70 4.70 25.30
Nº Datos 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00
S/D: Sin Dato
FUENTE: SENAMHI.
30.00
40.00
50.00
60.00
70.00
80.00
90.00
10.00
20.00
0.00
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
Tiempo (años)
2009
2010
2011
2012
2013
2014
2015
2016
2017
2018
2019
2020
2021
REGISTRO HISTÓRICO
Altura de la ESTACIÓN SAN MIGUEL 2666.00 m.s.n.m.
Altura de la UBICACION DEL PUENTE 2713.00 m.s.n.m.
TRASNPOCICION DE
P maximo
1 1997 22 33.00 33.58 1.5261

2 1998 3 68.50 69.71 1.8433
3 1999 15 39.20 39.89 1.6009
4 2000 1 82.20 83.65 1.9225
5 2001 7 48.40 49.25 1.6924
6 2002 9 48.00 48.85 1.6888
7 2003 23 30.00 30.53 1.4847
8 2004 19 35.20 35.82 1.5541
9 2005 25 25.30 25.75 1.4107
10 2006 11 45.70 46.51 1.6675
11 2007 18 35.50 36.13 1.5578
12 2008 14 42.30 43.05 1.6339
13 2009 8 48.40 49.25 1.6924
14 2010 4 56.10 57.09 1.7566
15 2011 13 43.30 44.06 1.6441
16 2012 21 35.10 35.72 1.5529
17 2013 10 46.60 47.42 1.6760
18 2014 24 26.20 26.66 1.4259
19 2015 20 35.20 35.82 1.5541
20 2016 12 45.10 45.90 1.6618
21 2017 6 51.10 52.00 1.7160
22 2018 5 52.20 53.12 1.7253
23 2019 2 74.00 75.30 1.8768
24 2020 16 38.86 39.55 1.5971
25 2021 17 38.86 39.55 1.5971
Suma ∑ 1144.1 41.0588
Máximo 83.6 1.9225
Mínimo 25.7 1.4107
Promedio x̅ 45.8 1.6424
Cs/6 k 0.1899 0.0554

1 1990 33.00 1.52 Número de datos (N) 25.00 25
2 1991 68.50 1.84 Sumatoria 1124.32 40.87
3 1992 39.20 1.59 Valor Máximo 82.20 1.91
4 1993 82.20 1.91 Valor Mínimo 25.30 1.40
5 1994 48.40 1.68 Media: 44.97 1.635
6 1995 48.00 1.68 Varianza: 193.11 0.016
Se Considera:
11 2000 35.50 1.55 bajos
12 2001 42.30 1.63
13 2002 48.40 1.68 n= 25.00
14 2003 56.10 1.75 Kn= 2.563
15 2004 43.30 1.64
16 2005 35.10 1.55
17 2006 46.60 1.67
19 2008 35.20 1.55 𝑥 = 𝑥ҧ + 𝑘 ⋅ 𝑠
𝐻 𝑛 xH= 1.96
xH
21 2010 51.10 1.71 PH= 10 PH= 90.98 mm
24 2013 38.86 1.59 𝑥𝐿 = 𝑥ҧ − 𝑘𝑛 ⋅ 𝑠 xL= 1.31
25 2014 38.86 1.59
xH
PH= 10 PL= 20.45 mm

P24 log(P24)
Cs/6: k 0.19 0.06

N T P(X≤xT)
1 26.00 3.85% 82.2 1.9149 1.7688 70.8 2.0750 75.1 1.7688 73.5 2.0998 75.5 1.8811 75.9
2 13.00 7.69% 74.0 1.8692 1.4261 65.9 1.5188 67.2 1.4261 66.5 1.5492 67.7 1.4774 67.5
3 8.67 11.54% 68.5 1.8357 1.1984 62.7 1.1864 62.5 1.1984 62.2 1.2141 62.9 1.2169 62.6
4 6.50 15.38% 56.1 1.7490 1.0201 60.2 0.9452 59.1 1.0201 59.1 0.9681 59.5 1.0172 59.0
5 5.20 19.23% 52.2 1.7177 0.8694 58.1 0.7536 56.4 0.8694 56.5 0.7711 56.7 0.8513 56.2
6 4.33 23.08% 51.1 1.7084 0.7363 56.2 0.5932 54.2 0.7363 54.4 0.6052 54.3 0.7069 53.9
7 3.71 26.92% 48.4 1.6848 0.6151 54.5 0.4540 52.2 0.6151 52.5 0.4607 52.3 0.5773 51.9
8 3.25 30.77% 48.4 1.6848 0.5024 52.9 0.3300 50.4 0.5024 50.8 0.3316 50.5 0.4582 50.2
9 2.89 34.62% 48.0 1.6812 0.3957 51.4 0.2173 48.8 0.3957 49.2 0.2141 48.8 0.3468 48.6
10 2.60 38.46% 46.6 1.6684 0.2934 49.9 0.1133 47.4 0.2934 47.8 0.1057 47.3 0.2412 47.1
11 2.36 42.31% 45.7 1.6599 0.1940 48.5 0.0160 46.0 0.1940 46.4 0.0043 45.8 0.1397 45.7
12 2.17 46.15% 45.1 1.6542 0.0966 47.1 -0.0761 44.7 0.0966 45.1 -0.0915 44.5 0.0413 44.4
13 2.00 50.00% 43.3 1.6365 0.0000 45.8 -0.1643 43.4 0.0000 43.9 -0.1830 43.2 -0.0552 43.2
14 1.86 53.85% 42.3 1.6263 -0.0966 44.4 -0.2495 42.2 -0.0966 42.7 -0.2710 41.9 -0.1506 42.0
15 1.73 57.69% 39.2 1.5933 -0.1940 43.0 -0.3326 41.1 -0.1940 41.5 -0.3565 40.7 -0.2460 40.9
16 1.63 61.54% 38.9 1.5895 -0.2934 41.6 -0.4146 39.9 -0.2934 40.3 -0.4401 39.5 -0.3421 39.7
17 1.53 65.38% 38.9 1.5895 -0.3957 40.2 -0.4961 38.8 -0.3957 39.1 -0.5228 38.4 -0.4399 38.6
18 1.44 69.23% 35.5 1.5502 -0.5024 38.7 -0.5782 37.6 -0.5024 37.9 -0.6051 37.2 -0.5407 37.5
19 1.37 73.08% 35.2 1.5465 -0.6151 37.1 -0.6619 36.4 -0.6151 36.7 -0.6881 36.0 -0.6459 36.4
20 1.30 76.92% 35.2 1.5465 -0.7363 35.4 -0.7485 35.2 -0.7363 35.4 -0.7727 34.8 -0.7575 35.2
21 1.24 80.77% 35.1 1.5453 -0.8694 33.5 -0.8399 33.9 -0.8694 34.1 -0.8603 33.6 -0.8782 34.0
22 1.18 84.62% 33.0 1.5185 -1.0201 31.3 -0.9388 32.5 -1.0201 32.6 -0.9531 32.3 -1.0127 32.7
23 1.13 88.46% 30.0 1.4771 -1.1984 28.8 -1.0503 30.9 -1.1984 31.0 -1.0543 30.9 -1.1687 31.2
23 1.13 88.46% 30.0 1.4771 -1.1984 28.8 -1.0503 30.9 -1.1984 31.0 -1.0543 30.9 -1.1687 31.2
24 1.08 92.31% 26.2 1.4183 -1.4261 25.6 -1.1845 29.0 -1.4261 29.0 -1.1706 29.2 -1.3633 29.5
25 1.04 96.15% 25.3 1.4031 -1.7688 20.8 -1.3710 26.4 -1.7688 26.2 -1.3203 27.1 -1.6462 27.2

90.0
80.0
60.0
50.0
40.0
20.0 Normal
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00

90.0
80.0
Pmax 24 hrs (mm)
70.0
60.0
50.0
40.0
30.0
Valor Observado
20.0
Gumbel
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50

90.0
80.0
70.0
Pmax 24 hrs (mm)
60.0
50.0
40.0
30.0
Valor Observado
20.0
LogNormal
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00
90.0
80.0
70.0
Pmax 24 hrs (mm)
60.0
50.0
40.0
30.0
Valor Observado
20.0
Pearson Tipo III
10.0
0.0
-1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50

90.0
80.0
70.0
Pmax 24 hrs (mm)
60.0
50.0
40.0
30.0
Valor Observado
20.0
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50
1 82.20 0.961538 2.714058 0.996676771 0.03514 0.987472 0.02593 0.955583 0.00596 0.952184 0.00935 2.7141 58.3665 0.9829 0.02133
2 74.00 0.923077 2.125341 0.983220906 0.06014 0.970163 0.04709 0.955539 0.03246 0.952134 0.02906 2.1253 27.6987 0.9639 0.04082
3 68.50 0.884615 1.730470 0.958226799 0.07361 0.947448 0.06283 0.941911 0.05730 0.939887 0.05527 1.7305 16.8941 0.9408 0.05619
4 56.10 0.846154 0.840215 0.799605993 0.04655 0.826795 0.01936 0.772477 0.07368 0.786728 0.05943 0.8402 5.7480 0.8260 0.02013
5 52.20 0.807692 0.560215 0.71233366 0.09536 0.756967 0.05073 0.644703 0.16299 0.663201 0.14449 0.5602 4.1763 0.7606 0.04714
6 51.10 0.769231 0.481241 0.684827368 0.08440 0.733739 0.03549 0.628833 0.14040 0.647509 0.12172 0.4812 3.8268 0.7387 0.03054
7 48.40 0.730769 0.287395 0.613095099 0.11767 0.669879 0.06089 0.618239 0.11253 0.636781 0.09399 0.2874 3.1072 0.6782 0.05261
8 48.40 0.692308 0.287395 0.613095099 0.07921 0.669879 0.02243 0.544291 0.14802 0.560578 0.13173 0.2874 3.1072 0.6782 0.01415
9 48.00 0.653846 0.258677 0.602057849 0.05179 0.659597 0.00575 0.513576 0.14027 0.528475 0.12537 0.2587 3.0152 0.6684 0.01451
10 46.60 0.615385 0.158165 0.562836435 0.05255 0.621991 0.00661 0.482979 0.13241 0.481034 0.13435 0.1582 2.7197 0.6323 0.01692
11 45.70 0.576923 0.093549 0.5372664 0.03966 0.596540 0.01962 0.445263 0.13166 0.421866 0.15506 0.0935 2.5494 0.6078 0.03083
12 45.10 0.538462 0.050472 0.520127041 0.01833 0.579050 0.04059 0.407155 0.13131 0.367935 0.17053 0.0505 2.4438 0.5908 0.05234
13 43.30 0.500000 -0.078758 0.468612507 0.03139 0.524310 0.02431 0.368942 0.13106 0.314423 0.18558 -0.0788 2.1614 0.5373 0.03733
14 42.30 0.461538 -0.150553 0.440164219 0.02137 0.492631 0.03109 0.330929 0.13061 0.262243 0.19930 -0.1506 2.0246 0.5061 0.04454
15 39.20 0.423077 -0.373117 0.354530829 0.06855 0.390788 0.03229 0.293438 0.12964 0.212353 0.21072 -0.3731 1.6782 0.4041 0.01896
16 38.86 0.384615 -0.397464 0.345512519 0.03910 0.379494 0.00512 0.256805 0.12781 0.165719 0.21890 -0.3975 1.6465 0.3927 0.00805
17 38.86 0.346154 -0.397464 0.345512519 0.00064 0.379494 0.03334 0.221373 0.12478 0.123293 0.22286 -0.3975 1.6465 0.3927 0.04651
18 35.50 0.307692 -0.638757 0.261490451 0.04620 0.269483 0.03821 0.187485 0.12021 0.085974 0.22172 -0.6388 1.3884 0.2798 0.02794
19 35.20 0.269231 -0.660296 0.254532071 0.01470 0.260036 0.00919 0.155484 0.11375 0.054581 0.21465 -0.6603 1.3698 0.2699 0.00072
20 35.20 0.230769 -0.660296 0.254532071 0.02376 0.260036 0.02927 0.125703 0.10507 0.029821 0.20095 -0.6603 1.3698 0.2699 0.03918
21 35.10 0.192308 -0.667475 0.252234357 0.05993 0.256908 0.06460 0.098460 0.09385 0.012263 0.18004 -0.6675 1.3637 0.2667 0.07439
22 33.00 0.153846 -0.818244 0.206608917 0.05276 0.194157 0.04031 0.074054 0.07979 0.002317 0.15153 -0.8182 1.2518 0.2012 0.04733
23 30.00 0.115385 -1.033628 0.150654975 0.03527 0.117662 0.00228 0.052759 0.06263 0.000218 0.11517 -1.0336 1.1374 0.1208 0.00540
23 30.00 0.115385 -1.033628 0.150654975 0.03527 0.117662 0.00228 0.034815 0.08057 0.006014 0.10937 -1.0336 1.1374 0.1208 0.00540
24 26.20 0.076923 -1.306448 0.09570006 0.01878 0.049751 0.02717 0.020431 0.05649 0.019569 0.05735 -1.3064 1.0524 0.0498 0.02710
25 25.30 0.038462 -1.371064 0.085177555 0.04672 0.038687 0.00023 0.009774 0.02869 0.040565 0.00210 -1.3711 1.0400 0.0384 0.00001
X 44.40
S 13.93
CS 1.163
n 25 Dmáx 0.11767 0.06460 0.16299 0.22286 0.07439

Promedio : x = 45.766 y= 1.642
Cs/6 : k= 0.190 k= 0.055
P(X≤xT)
2 0.500 0.0000 45.8 -0.1643 43.4 0.00 1.6424 43.9 -0.1830 43.2 -0.0552 1.6354 43.2 43.9 43.89
3 0.667 0.4307 51.9 0.2538 49.4 0.43 1.6968 49.8 0.2522 49.3 0.3832 1.6908 49.1 49.8 49.75
5 0.800 0.8416 57.7 0.7195 55.9 0.84 1.7488 56.1 0.7359 56.2 0.8210 1.7462 55.7 56.1 56.08
10 0.900 1.2816 63.9 1.3046 64.2 1.28 1.8044 63.7 1.3338 64.6 1.3113 1.8082 64.3 63.7 63.75
20 0.950 1.6449 69.0 1.8658 72.2 1.64 1.8504 70.9 1.8941 72.6 1.7335 1.8616 72.7 70.9 70.86
30 0.967 1.8339 71.7 2.1887 76.7 1.83 1.8743 74.9 2.2109 77.0 1.9594 1.8902 77.7 74.9 74.87
50 0.980 2.0537 74.8 2.5923 82.4 2.05 1.9021 79.8 2.6016 82.6 2.2276 1.9241 84.0 79.8 79.82
71 0.986 2.1949 76.8 2.8680 86.3 2.19 1.9200 83.2 2.8655 86.3 2.4030 1.9463 88.4 83.2 83.17
140 0.993 2.4500 80.4 3.4001 93.8 2.45 1.9522 89.6 3.3691 93.4 2.7261 1.9872 97.1 89.6 89.58
300 0.997 2.7131 84.1 3.9959 102.3 2.71 1.9855 96.7 3.9254 101.3 3.0679 2.0304 107.2 96.7 96.72
500 0.998 2.8782 86.5 4.3947 107.9 2.88 2.0064 101.5 4.2944 106.5 3.2869 2.0581 114.3 101.5 101.48
1000 0.999 3.0902 89.5 4.9355 115.6 3.09 2.0332 107.9 4.7913 113.5 3.5733 2.0943 124.3 107.9 107.95

120.00
107.95
100.00 101.48
96.72
89.58
Precipitacion en mm
83.17
80.00 79.82
74.87
70.86
63.75
60.00
56.08
49.75 y = 10.114ln(x) + 39.374
43.89
40.00 R² = 0.9969
20.00
0.00
1 10 100 1000
Tabla N° 01
Coeficiente
horas
1 0.25
2 0.31 𝑃𝑡 = C(𝑃𝑚𝑎𝑥24ℎ )
3 0.38
4 0.44
5 0.50
6 0.56 Ecuación:
8 0.64
10 0.73
12 0.79 𝑡 0.25
14 0.83 1440
16 0.87 Donde:
18 0.90
48 1.32

Tr (años) 2 5 10 30 50 71 140 500
Pmx24h(mm) 43.89 56.08 63.75 74.87 79.82 83.17 89.58 101.48
5 10.65 13.61 15.47 18.17 19.38 20.19 21.75 24.63
10 12.67 16.19 18.40 21.61 23.04 24.01 25.86 29.30
15 14.02 17.92 20.36 23.92 25.50 26.57 28.62 32.42
30 16.67 21.31 24.22 28.44 30.33 31.60 34.03 38.55
60 10.97 14.02 15.94 18.72 19.96 20.79 22.40 25.37
120 13.61 17.38 19.76 23.21 24.74 25.78 27.77 31.46
180 16.68 21.31 24.22 28.45 30.33 31.61 34.04 38.56
240 19.31 24.67 28.05 32.94 35.12 36.60 39.42 44.65
300 21.94 28.04 31.87 37.44 39.91 41.59 44.79 50.74
360 24.58 31.40 35.70 41.93 44.70 46.58 50.17 56.83
480 28.09 35.89 40.80 47.92 51.09 53.23 57.33 64.95
600 32.04 40.94 46.53 54.66 58.27 60.71 65.40 74.08
720 34.67 44.30 50.36 59.15 63.06 65.71 70.77 80.17
840 36.43 46.55 52.91 62.14 66.25 69.03 74.36 84.23
960 38.18 48.79 55.46 65.14 69.44 72.36 77.94 88.29
1080 39.50 50.47 57.37 67.38 71.84 74.85 80.63 91.33
1200 40.82 52.15 59.28 69.63 74.23 77.35 83.31 94.38
1320 42.57 54.40 61.83 72.62 77.43 80.68 86.90 98.44
1440 43.89 56.08 63.75 74.87 79.82 83.17 89.58 101.48

I=
𝑡𝑛 Y = a0 + a1 X1 + a2 X2
Constante 2.437163 K= 2.512

R cuadrado 0.998683 I= n= 0.736

(min) (hr) 2 10 30 50 71 140 500
5 0.08 110.24 139.80 164.42 177.30 186.72 206.41 249.08
10 0.17 66.20 83.96 98.74 106.47 112.13 123.95 149.58
15 0.25 49.13 62.30 73.27 79.01 83.21 91.98 111.00
30 0.50 29.50 37.41 44.00 47.45 49.97 55.24 66.66
60 1.00 17.72 22.47 26.42 28.49 30.01 33.17 40.03
120 2.00 10.64 13.49 15.87 17.11 18.02 19.92 24.04
180 3.00 7.90 10.01 11.78 12.70 13.37 14.78 17.84
240 4.00 6.39 8.10 9.53 10.28 10.82 11.96 14.44
300 5.00 5.42 6.88 8.09 8.72 9.18 10.15 12.25
360 6.00 4.74 6.01 7.07 7.63 8.03 8.88 10.71
480 8.00 3.84 4.87 5.72 6.17 6.50 7.18 8.67
600 10.00 3.26 4.13 4.86 5.24 5.52 6.10 7.36
720 12.00 2.85 3.61 4.25 4.58 4.82 5.33 6.43
840 14.00 2.54 3.22 3.79 4.09 4.31 4.76 5.74
960 16.00 2.30 2.92 3.44 3.71 3.90 4.31 5.21
1080 18.00 2.11 2.68 3.15 3.40 3.58 3.96 4.77
1200 20.00 1.96 2.48 2.92 3.14 3.31 3.66 4.42
1320 22.00 1.82 2.31 2.72 2.93 3.09 3.41 4.12
1440 24.00 1.71 2.17 2.55 2.75 2.90 3.20 3.86
270.0
260.0
250.0
240.0 2
230.0
10
220.0
210.0 30
200.0
50
190.0
180.0 71
170.0
140
160.0
150.0 500
140.0
130.0
120.0
110.0
100.0
90.0
80.0
70.0
60.0
50.0
40.0
30.0
20.0
10.0
0.0
0.0 10.0 20.0 30.0 40.0 50.0 60.0 70.0 80.0 90.0 100.0 110.0 120.0 130.0
Duracion (min)
300.0
250.0
10
30
200.0
50
150.0

1 60 33.17 33.17 33.17 0-60 0.86
2 120 19.92 39.84 6.67 60-120 0.92
3 180 14.78 44.35 4.51 120-180 0.99
4 240 11.96 47.85 3.50 180-240 1.07
5 300 10.15 50.76 2.91 240-300 1.17
6 360 8.88 53.27 2.51 300-360 1.29
7 420 7.93 55.48 2.22 360-420 1.45
8 480 7.18 57.47 1.99 420-480 1.67
9 540 6.59 59.29 1.82 480-540 1.99
10 600 6.10 60.97 1.67 540-600 2.51
11 660 5.68 62.52 1.56 600-660 3.50
12 720 5.33 63.98 1.45 660-720 6.67
13 780 5.03 65.34 1.37 720-780 33.17
14 840 4.76 66.64 1.29 780-840 4.51
15 900 4.52 67.86 1.23 840-900 2.91
16 960 4.31 69.03 1.17 900-960 2.22
17 1020 4.13 70.15 1.12 960-1020 1.82
18 1080 3.96 71.21 1.07 1020-1080 1.56
19 1140 3.80 72.24 1.02 1080-1140 1.37
20 1200 3.66 73.22 0.99 1140-1200 1.23
21 1260 3.53 74.17 0.95 1200-1260 1.12
22 1320 3.41 75.09 0.92 1260-1320 1.02
23 1380 3.30 75.98 0.89 1320-1380 0.95
24 1440 3.20 76.84 0.86 1380-1440 0.89
35.00
30.00
25.00
Precipitación (mm)
20.00
15.00
10.00
5.00
0.00
960-1020
0-60
60-120
120-180
180-240
240-300
300-360
360-420
420-480
480-540
540-600
600-660
660-720
720-780
780-840
840-900
900-960
1020-1080
1080-1140
1140-1200
1200-1260
1260-1320
1320-1380
1380-1440
Tiempo (min)

1 60 40.03 40.03 40.03 0-60 1.04
2 120 24.04 48.08 8.05 60-120 1.11
3 180 17.84 53.52 5.44 120-180 1.19
4 240 14.44 57.75 4.23 180-240 1.29
5 300 12.25 61.26 3.51 240-300 1.41
6 360 10.71 64.28 3.02 300-360 1.56
7 420 9.56 66.95 2.67 360-420 1.76
8 480 8.67 69.36 2.41 420-480 2.02
9 540 7.95 71.55 2.19 480-540 2.41
10 600 7.36 73.57 2.02 540-600 3.02
11 660 6.86 75.45 1.88 600-660 4.23
12 720 6.43 77.20 1.76 660-720 8.05
13 780 6.07 78.85 1.65 720-780 40.03
14 840 5.74 80.41 1.56 780-840 5.44
15 900 5.46 81.89 1.48 840-900 3.51
16 960 5.21 83.30 1.41 900-960 2.67
17 1020 4.98 84.65 1.35 960-1020 2.19
18 1080 4.77 85.94 1.29 1020-1080 1.88
19 1140 4.59 87.17 1.24 1080-1140 1.65
20 1200 4.42 88.36 1.19 1140-1200 1.48
21 1260 4.26 89.51 1.15 1200-1260 1.35
22 1320 4.12 90.62 1.11 1260-1320 1.24
23 1380 3.99 91.69 1.07 1320-1380 1.15
24 1440 3.86 92.73 1.04 1380-1440 1.07
45.00
40.00
35.00
30.00
Precipitación (mm)
25.00
20.00
15.00
10.00
5.00
0.00
960-1020
0-60
60-120
120-180
180-240
240-300
300-360
360-420
420-480
480-540
540-600
600-660
660-720
720-780
780-840
840-900
900-960
1020-1080
1080-1140
1140-1200
1200-1260
1260-1320
1320-1380
1380-1440
Tiempo (min)
DATOS
Tiempo de retardo (min) 54.43
Numero de curva 86
CAUDALES GENERADOS POR HEC HMS
CAUDAL PARA TIEMPO DE RETORNO DE 140 AÑOS

CAUDAL PARA TIEMPO DE RETORNO DE 500 AÑOS

NAME 2711.15
SOCAVACION TR500
COTAS
IZQUIERDA DERECHA
2704.83 2704.82
SOCAVACION
SOCAVACION :
- El caudal

En donde:
N° 3
dm = 0.01 S di pi
en el cual
se analiza
Hs Ho 1
ds
2


SOCAVACION
Suelos cohesivos:
Hs = a Ho5/3 1 / (1 + x)
0.60b gd1.18
Hs = a Ho5/3 1 / (1 + x)
0.68b dm0.28
TABLA N° 1
sección, en m / seg 10 13 16 18 21 25 30 42 52 63 106 124 200
Menor de 1 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
1.00 0.96 0.97 0.98 0.99 0.99 0.99 1.00 1.00 1.00 1.00 1.00 1.00 1.00
1.50 0.94 0.96 0.97 0.97 0.97 0.98 0.99 0.99 0.99 0.99 1.00 1.00 1.00
2.00 0.93 0.94 0.95 0.96 0.97 0.97 0.98 0.98 0.99 0.99 0.99 0.99 1.00
2.50 0.90 0.93 0.94 0.95 0.96 0.96 0.97 0.98 0.98 0.99 0.99 0.99 1.00
3.00 0.89 0.91 0.93 0.94 0.95 0.96 0.96 0.97 0.98 0.98 0.99 0.99 0.99
3.50 0.87 0.90 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.98 0.99 0.99 0.99
4.00 o mayor 0.85 0.89 0.91 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.99 0.99 0.99
TABLA N° 2
gd (Tn/m3)
0.80 0.52 0.05 0.43
0.83 0.51 0.15 0.42
0.86 0.50 0.50 0.41
0.88 0.49 1.00 0.40
0.90 0.48 1.50 0.39
0.93 0.47 2.50 0.38
0.96 0.46 4.00 0.37
0.98 0.45 6.00 0.36
1.00 0.44 8.00 0.35
1.04 0.43 10.00 0.34
1.08 0.42 15.00 0.33
1.12 0.41 20.00 0.32
1.16 0.40 25.00 0.31
1.20 0.39 40.00 0.30
1.24 0.38 60.00 0.29
1.28 0.37 90.00 0.28
1.34 0.36 140.00 0.27
1.40 0.35 190.00 0.26
1.46 0.34 250.00 0.25
SOCAVACION
1.52 0.33 310.00 0.24
1.58 0.32 370.00 0.23
1.64 0.31 450.00 0.22
1.71 0.30 570.00 0.21
1.80 0.29 750.00 0.20
1.89 0.28 1000.00 0.19
2.00 0.27
TABLA N° 3
( años )
2 0.82
5 0.86
10 0.90
20 0.94
50 0.97
100 1.00
500 1.05
V
St Ho
So
tabla N° 5
SOCAVACION
EJE DEL ESTRIBO

ESTRIBO a
a

Q1
Q - ( Q 1 + Q2 )
TABLA N° 4
a 30º 60º 90º 120º 150º
Pa 0.84 0.94 1.00 1.07 1.19
TABLA N° 5
Q1/Q 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80
Pq 2.00 2.65 3.22 3.45 3.67 3.87 4.06 4.20
TABLA N° 6
TALUD R 0 0.50 1.00 1.50 2.00 3.00
PR 1.00 0.91 0.85 0.83 0.61 0.50

SUELO COHESIVO 1
SUELO NO COHESIVO 2

a = 0.808
SOCAVACION
Entonces,
Hs = 2.12 m
ds = 0.12 m

Sl = 2.17 m
SP = 2.37 m
ANEXO Nº 3
DEL PUENTE 3
SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS
SAN MIGUEL, CALQUIS, CATILLUC, LLAPA, PROVINCIA DE SAN MIGUEL – CAJAMARCA

Estación : SAN MIGUEL Longitud : 78° 51' 11"O "W" Dpto. CAJAMARCA
1997 17.80 19.80 24.00 33.00 2.40 9.30 0.00 0.20 26.80 28.10 25.30 30.00 33.00
1998 68.50 57.50 35.50 49.50 8.30 3.00 1.30 1.30 4.50 24.40 3.50 21.70 68.50
1999 24.60 39.20 25.50 10.40 20.70 8.20 6.50 2.00 15.50 9.50 6.40 18.80 39.20
2000 11.50 37.60 82.20 16.80 19.30 6.20 0.80 5.30 7.60 13.50 8.30 36.40 82.20
2001 37.00 34.70 48.40 26.50 16.80 1.10 0.60 0.00 10.10 7.60 14.30 15.20 48.40
2002 12.20 47.70 48.00 47.80 6.20 11.00 1.00 0.10 11.70 10.80 18.00 22.60 48.00
2003 27.60 18.10 24.10 11.50 12.30 6.40 0.50 0.80 2.70 8.20 14.30 30.00 30.00
2004 6.80 33.20 19.90 35.20 7.60 1.20 7.30 1.10 8.50 9.50 4.70 20.50 35.20
2005 14.30 17.90 25.30 9.30 1.80 2.60 0.80 0.30 3.40 5.80 8.10 16.30 25.30
2006 27.80 21.60 45.70 16.90 4.40 5.20 1.40 13.00 7.50 2.90 32.20 34.80 45.70
2007 19.20 19.20 35.50 16.70 20.50 0.00 1.80 3.90 2.40 15.20 15.10 7.20 35.50
2008 19.60 42.30 39.90 41.50 3.30 1.70 2.50 2.60 7.90 16.30 12.60 4.70 42.30
2009 48.40 34.70 35.20 40.20 10.60 4.60 2.50 7.00 3.00 8.60 19.40 11.50 48.40
2010 17.60 56.10 50.50 21.70 18.80 2.40 4.20 1.50 8.00 23.80 12.90 10.70 56.10
2011 23.70 32.30 43.30 25.60 3.10 4.50 1.30 4.30 6.90 8.50 9.00 21.10 43.30
2012 28.70 35.10 33.10 14.50 5.50 6.30 0.00 4.00 3.20 19.20 11.80 29.10 35.10
2013 30.00 19.50 46.60 10.60 10.00 7.80 1.20 5.00 3.20 18.70 2.70 14.60 46.60
2014 15.80 14.90 26.20 6.00 17.60 3.50 1.10 1.40 6.50 8.60 23.80 14.80 26.20
2015 28.40 22.20 35.20 21.80 14.10 0.50 0.50 0.00 5.70 16.20 13.70 11.50 35.20
2016 22.10 33.80 30.90 45.10 3.80 6.00 3.40 0.00 3.80 9.80 3.60 20.40 45.10
2017 37.80 38.50 51.10 20.70 11.90 3.00 0.00 1.90 12.80 19.60 18.00 22.80 51.10
2018 20.80 36.50 52.20 36.00 14.80 1.70 4.70 0.00 6.70 7.70 12.50 18.30 52.20
2019 17.70 74.00 35.50 32.90 22.40 3.20 3.80 0.00 14.00 13.30 13.19 19.68 74.00
2020 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 38.86
2021 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 38.86
PROMEDIO 25.13 34.19 38.86 25.66 11.14 4.32 2.05 2.42 7.93 13.30 13.19 19.68 44.97
DESV. EST. 12.81 14.10 13.10 12.80 6.44 2.82 1.95 2.95 5.32 6.28 7.06 7.94 13.90
MÁXIMO 68.50 74.00 82.20 49.50 22.40 11.00 7.30 13.00 26.80 28.10 32.20 36.40 82.20
MÍNIMO 6.80 14.90 19.90 6.00 1.80 0.00 0.00 0.00 2.40 2.90 2.70 4.70 25.30
Nº Datos 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00 25.00
S/D: Sin Dato
FUENTE: SENAMHI.
30.00
40.00
50.00
60.00
70.00
80.00
90.00
10.00
20.00
0.00
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
Tiempo (años)
2009
2010
2011
2012
2013
2014
2015
2016
2017
2018
2019
2020
2021
REGISTRO HISTÓRICO
Altura de la ESTACIÓN SAN MIGUEL 2666.00 m.s.n.m.
Altura de la UBICACION DEL PUENTE 3229.00 m.s.n.m.
TRASNPOCICION DE
P maximo
1 1997 22 33.00 39.97 1.6017

2 1998 3 68.50 82.97 1.9189
3 1999 15 39.20 47.48 1.6765
4 2000 1 82.20 99.56 1.9981
5 2001 7 48.40 58.62 1.7681
6 2002 9 48.00 58.14 1.7644
7 2003 23 30.00 36.34 1.5603
8 2004 19 35.20 42.63 1.6298
9 2005 25 25.30 30.64 1.4863
10 2006 11 45.70 55.35 1.7431
11 2007 18 35.50 43.00 1.6334
12 2008 14 42.30 51.23 1.7095
13 2009 8 48.40 58.62 1.7681
14 2010 4 56.10 67.95 1.8322
15 2011 13 43.30 52.44 1.7197
16 2012 21 35.10 42.51 1.6285
17 2013 10 46.60 56.44 1.7516
18 2014 24 26.20 31.73 1.5015
19 2015 20 35.20 42.63 1.6298
20 2016 12 45.10 54.62 1.7374
21 2017 6 51.10 61.89 1.7916
22 2018 5 52.20 63.22 1.8009
23 2019 2 74.00 89.63 1.9524
24 2020 16 38.86 47.07 1.6727
25 2021 17 38.86 47.07 1.6727
Suma ∑ 1361.8 42.9493
Máximo 99.6 1.9981
Mínimo 30.6 1.4863
Promedio x̅ 54.5 1.7180
Cs/6 k 0.1899 0.0554

1 1990 33.00 1.52 Número de datos (N) 25.00 25
2 1991 68.50 1.84 Sumatoria 1124.32 40.87
3 1992 39.20 1.59 Valor Máximo 82.20 1.91
4 1993 82.20 1.91 Valor Mínimo 25.30 1.40
5 1994 48.40 1.68 Media: 44.97 1.635
6 1995 48.00 1.68 Varianza: 193.11 0.016
Se Considera:
11 2000 35.50 1.55 bajos
12 2001 42.30 1.63
13 2002 48.40 1.68 n= 25.00
14 2003 56.10 1.75 Kn= 2.563
15 2004 43.30 1.64
16 2005 35.10 1.55
17 2006 46.60 1.67
19 2008 35.20 1.55 𝑥 = 𝑥ҧ + 𝑘 ⋅ 𝑠
𝐻 𝑛 xH= 1.96
xH
21 2010 51.10 1.71 PH= 10 PH= 90.98 mm
24 2013 38.86 1.59 𝑥𝐿 = 𝑥ҧ − 𝑘𝑛 ⋅ 𝑠 xL= 1.31
25 2014 38.86 1.59
xH
PH= 10 PL= 20.45 mm

P24 log(P24)
Cs/6: k 0.19 0.06

N T P(X≤xT)
1 26.00 3.85% 82.2 1.9149 1.7688 84.2 2.0750 89.4 1.7688 87.4 2.0998 89.8 1.8811 90.3
2 13.00 7.69% 74.0 1.8692 1.4261 78.5 1.5188 80.0 1.4261 79.1 1.5492 80.5 1.4774 80.3
3 8.67 11.54% 68.5 1.8357 1.1984 74.6 1.1864 74.4 1.1984 74.1 1.2141 74.9 1.2169 74.5
4 6.50 15.38% 56.1 1.7490 1.0201 71.6 0.9452 70.4 1.0201 70.3 0.9681 70.8 1.0172 70.2
5 5.20 19.23% 52.2 1.7177 0.8694 69.1 0.7536 67.2 0.8694 67.3 0.7711 67.4 0.8513 66.9
6 4.33 23.08% 51.1 1.7084 0.7363 66.9 0.5932 64.5 0.7363 64.7 0.6052 64.7 0.7069 64.2
7 3.71 26.92% 48.4 1.6848 0.6151 64.8 0.4540 62.1 0.6151 62.5 0.4607 62.2 0.5773 61.8
8 3.25 30.77% 48.4 1.6848 0.5024 62.9 0.3300 60.0 0.5024 60.5 0.3316 60.1 0.4582 59.7
9 2.89 34.62% 48.0 1.6812 0.3957 61.1 0.2173 58.1 0.3957 58.6 0.2141 58.1 0.3468 57.8
10 2.60 38.46% 46.6 1.6684 0.2934 59.4 0.1133 56.4 0.2934 56.9 0.1057 56.2 0.2412 56.0
11 2.36 42.31% 45.7 1.6599 0.1940 57.7 0.0160 54.7 0.1940 55.3 0.0043 54.5 0.1397 54.4
12 2.17 46.15% 45.1 1.6542 0.0966 56.1 -0.0761 53.2 0.0966 53.7 -0.0915 52.9 0.0413 52.9
13 2.00 50.00% 43.3 1.6365 0.0000 54.5 -0.1643 51.7 0.0000 52.2 -0.1830 51.4 -0.0552 51.4
14 1.86 53.85% 42.3 1.6263 -0.0966 52.8 -0.2495 50.3 -0.0966 50.8 -0.2710 49.9 -0.1506 50.0
15 1.73 57.69% 39.2 1.5933 -0.1940 51.2 -0.3326 48.9 -0.1940 49.4 -0.3565 48.5 -0.2460 48.6
16 1.63 61.54% 38.9 1.5895 -0.2934 49.5 -0.4146 47.5 -0.2934 48.0 -0.4401 47.1 -0.3421 47.3
17 1.53 65.38% 38.9 1.5895 -0.3957 47.8 -0.4961 46.1 -0.3957 46.5 -0.5228 45.7 -0.4399 46.0
18 1.44 69.23% 35.5 1.5502 -0.5024 46.0 -0.5782 44.7 -0.5024 45.1 -0.6051 44.3 -0.5407 44.6
19 1.37 73.08% 35.2 1.5465 -0.6151 44.1 -0.6619 43.3 -0.6151 43.7 -0.6881 42.9 -0.6459 43.3
20 1.30 76.92% 35.2 1.5465 -0.7363 42.1 -0.7485 41.9 -0.7363 42.2 -0.7727 41.5 -0.7575 41.9
21 1.24 80.77% 35.1 1.5453 -0.8694 39.8 -0.8399 40.3 -0.8694 40.6 -0.8603 40.0 -0.8782 40.4
22 1.18 84.62% 33.0 1.5185 -1.0201 37.3 -0.9388 38.7 -1.0201 38.8 -0.9531 38.4 -1.0127 38.9
23 1.13 88.46% 30.0 1.4771 -1.1984 34.3 -1.0503 36.8 -1.1984 36.8 -1.0543 36.7 -1.1687 37.2
23 1.13 88.46% 30.0 1.4771 -1.1984 34.3 -1.0503 36.8 -1.1984 36.8 -1.0543 36.7 -1.1687 37.2
24 1.08 92.31% 26.2 1.4183 -1.4261 30.5 -1.1845 34.5 -1.4261 34.5 -1.1706 34.8 -1.3633 35.1
25 1.04 96.15% 25.3 1.4031 -1.7688 24.7 -1.3710 31.4 -1.7688 31.2 -1.3203 32.2 -1.6462 32.3

90.0
80.0
60.0
50.0
40.0
20.0 Normal
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00

100.0
90.0
80.0
Pmax 24 hrs (mm)
70.0
60.0
50.0
40.0
20.0
Gumbel
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50

100.0
90.0
80.0
Pmax 24 hrs (mm)
70.0
60.0
50.0
40.0
30.0
Valor Observado
20.0
LogNormal
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00
100.0
90.0
80.0
Pmax 24 hrs (mm)
70.0
60.0
50.0
40.0
30.0
Valor Observado
20.0
Pearson Tipo III
10.0
0.0
-1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50

100.0
90.0
80.0
Pmax 24 hrs (mm)
70.0
60.0
50.0
40.0
30.0
Valor Observado
20.0
10.0
0.0
-2.00 -1.50 -1.00 -0.50 0.00 0.50 1.00 1.50 2.00 2.50
1 82.20 0.961538 2.714058 0.996676771 0.03514 0.987472 0.02593 0.955583 0.00596 0.952184 0.00935 2.7141 58.3665 0.9829 0.02133
2 74.00 0.923077 2.125341 0.983220906 0.06014 0.970163 0.04709 0.955539 0.03246 0.952134 0.02906 2.1253 27.6987 0.9639 0.04082
3 68.50 0.884615 1.730470 0.958226799 0.07361 0.947448 0.06283 0.941911 0.05730 0.939887 0.05527 1.7305 16.8941 0.9408 0.05619
4 56.10 0.846154 0.840215 0.799605993 0.04655 0.826795 0.01936 0.772477 0.07368 0.786728 0.05943 0.8402 5.7480 0.8260 0.02013
5 52.20 0.807692 0.560215 0.71233366 0.09536 0.756967 0.05073 0.644703 0.16299 0.663201 0.14449 0.5602 4.1763 0.7606 0.04714
6 51.10 0.769231 0.481241 0.684827368 0.08440 0.733739 0.03549 0.628833 0.14040 0.647509 0.12172 0.4812 3.8268 0.7387 0.03054
7 48.40 0.730769 0.287395 0.613095099 0.11767 0.669879 0.06089 0.618239 0.11253 0.636781 0.09399 0.2874 3.1072 0.6782 0.05261
8 48.40 0.692308 0.287395 0.613095099 0.07921 0.669879 0.02243 0.544291 0.14802 0.560578 0.13173 0.2874 3.1072 0.6782 0.01415
9 48.00 0.653846 0.258677 0.602057849 0.05179 0.659597 0.00575 0.513576 0.14027 0.528475 0.12537 0.2587 3.0152 0.6684 0.01451
10 46.60 0.615385 0.158165 0.562836435 0.05255 0.621991 0.00661 0.482979 0.13241 0.481034 0.13435 0.1582 2.7197 0.6323 0.01692
11 45.70 0.576923 0.093549 0.5372664 0.03966 0.596540 0.01962 0.445263 0.13166 0.421866 0.15506 0.0935 2.5494 0.6078 0.03083
12 45.10 0.538462 0.050472 0.520127041 0.01833 0.579050 0.04059 0.407155 0.13131 0.367935 0.17053 0.0505 2.4438 0.5908 0.05234
13 43.30 0.500000 -0.078758 0.468612507 0.03139 0.524310 0.02431 0.368942 0.13106 0.314423 0.18558 -0.0788 2.1614 0.5373 0.03733
14 42.30 0.461538 -0.150553 0.440164219 0.02137 0.492631 0.03109 0.330929 0.13061 0.262243 0.19930 -0.1506 2.0246 0.5061 0.04454
15 39.20 0.423077 -0.373117 0.354530829 0.06855 0.390788 0.03229 0.293438 0.12964 0.212353 0.21072 -0.3731 1.6782 0.4041 0.01896
16 38.86 0.384615 -0.397464 0.345512519 0.03910 0.379494 0.00512 0.256805 0.12781 0.165719 0.21890 -0.3975 1.6465 0.3927 0.00805
17 38.86 0.346154 -0.397464 0.345512519 0.00064 0.379494 0.03334 0.221373 0.12478 0.123293 0.22286 -0.3975 1.6465 0.3927 0.04651
18 35.50 0.307692 -0.638757 0.261490451 0.04620 0.269483 0.03821 0.187485 0.12021 0.085974 0.22172 -0.6388 1.3884 0.2798 0.02794
19 35.20 0.269231 -0.660296 0.254532071 0.01470 0.260036 0.00919 0.155484 0.11375 0.054581 0.21465 -0.6603 1.3698 0.2699 0.00072
20 35.20 0.230769 -0.660296 0.254532071 0.02376 0.260036 0.02927 0.125703 0.10507 0.029821 0.20095 -0.6603 1.3698 0.2699 0.03918
21 35.10 0.192308 -0.667475 0.252234357 0.05993 0.256908 0.06460 0.098460 0.09385 0.012263 0.18004 -0.6675 1.3637 0.2667 0.07439
22 33.00 0.153846 -0.818244 0.206608917 0.05276 0.194157 0.04031 0.074054 0.07979 0.002317 0.15153 -0.8182 1.2518 0.2012 0.04733
23 30.00 0.115385 -1.033628 0.150654975 0.03527 0.117662 0.00228 0.052759 0.06263 0.000218 0.11517 -1.0336 1.1374 0.1208 0.00540
23 30.00 0.115385 -1.033628 0.150654975 0.03527 0.117662 0.00228 0.034815 0.08057 0.006014 0.10937 -1.0336 1.1374 0.1208 0.00540
24 26.20 0.076923 -1.306448 0.09570006 0.01878 0.049751 0.02717 0.020431 0.05649 0.019569 0.05735 -1.3064 1.0524 0.0498 0.02710
25 25.30 0.038462 -1.371064 0.085177555 0.04672 0.038687 0.00023 0.009774 0.02869 0.040565 0.00210 -1.3711 1.0400 0.0384 0.00001
X 44.40
S 13.93
CS 1.163
n 25 Dmáx 0.11767 0.06460 0.16299 0.22286 0.07439

Promedio : x = 54.470 y= 1.718
Cs/6 : k= 0.190 k= 0.055
P(X≤xT)
2 0.500 0.0000 54.5 -0.1643 51.7 0.00 1.7180 52.2 -0.1830 51.4 -0.0552 1.7110 51.4 52.2 52.24
3 0.667 0.4307 61.7 0.2538 58.7 0.43 1.7725 59.2 0.2522 58.7 0.3832 1.7664 58.4 59.2 59.22
5 0.800 0.8416 68.6 0.7195 66.6 0.84 1.8244 66.7 0.7359 66.9 0.8210 1.8218 66.3 66.7 66.75
10 0.900 1.2816 76.0 1.3046 76.4 1.28 1.8801 75.9 1.3338 76.9 1.3113 1.8838 76.5 75.9 75.87
20 0.950 1.6449 82.2 1.8658 85.9 1.64 1.9260 84.3 1.8941 86.4 1.7335 1.9372 86.5 84.3 84.34
30 0.967 1.8339 85.3 2.1887 91.3 1.83 1.9499 89.1 2.2109 91.7 1.9594 1.9658 92.4 89.1 89.11
50 0.980 2.0537 89.0 2.5923 98.1 2.05 1.9777 95.0 2.6016 98.3 2.2276 1.9997 99.9 95.0 95.00
71 0.986 2.1949 91.4 2.8680 102.7 2.19 1.9956 99.0 2.8655 102.7 2.4030 2.0219 105.2 99.0 98.99
140 0.993 2.4500 95.7 3.4001 111.7 2.45 2.0279 106.6 3.3691 111.2 2.7261 2.0628 115.6 106.6 106.62
300 0.997 2.7131 100.1 3.9959 121.7 2.71 2.0611 115.1 3.9254 120.5 3.0679 2.1060 127.6 115.1 115.11
500 0.998 2.8782 102.9 4.3947 128.4 2.88 2.0820 120.8 4.2944 126.7 3.2869 2.1337 136.1 120.8 120.78
1000 0.999 3.0902 106.5 4.9355 137.5 3.09 2.1088 128.5 4.7913 135.1 3.5733 2.1699 147.9 128.5 128.48

140.00
128.48
120.00 120.78
115.11
106.62
100.00
Precipitacion en mm
98.99
95.00
89.11
84.34
80.00
75.87
66.75
60.00 59.22
52.24
y = 12.037ln(x) + 46.862
R² = 0.9969
40.00
20.00
0.00
1 10 100 1000
Tabla N° 01
Coeficiente
horas
1 0.25
2 0.31 𝑃𝑡 = C(𝑃𝑚𝑎𝑥24ℎ )
3 0.38
4 0.44
5 0.50
6 0.56 Ecuación:
8 0.64
10 0.73
12 0.79 𝑡 0.25
14 0.83 1440
16 0.87 Donde:
18 0.90
48 1.32

Tr (años) 2 5 10 30 50 71 140 500
Pmx24h(mm) 52.24 66.75 75.87 89.11 95.00 98.99 106.62 120.78
5 12.68 16.20 18.42 21.63 23.06 24.03 25.88 29.32
10 15.08 19.27 21.90 25.72 27.42 28.58 30.78 34.87
15 16.69 21.32 24.24 28.47 30.35 31.62 34.06 38.59
30 19.85 25.36 28.82 33.85 36.09 37.61 40.51 45.89
60 13.06 16.69 18.97 22.28 23.75 24.75 26.66 30.20
120 16.19 20.69 23.52 27.62 29.45 30.69 33.05 37.44
180 19.85 25.36 28.83 33.86 36.10 37.62 40.52 45.90
240 22.98 29.37 33.38 39.21 41.80 43.56 46.91 53.14
300 26.12 33.37 37.93 44.56 47.50 49.49 53.31 60.39
360 29.25 37.38 42.49 49.90 53.20 55.43 59.71 67.64
480 33.43 42.72 48.56 57.03 60.80 63.35 68.24 77.30
600 38.13 48.72 55.38 65.05 69.35 72.26 77.84 88.17
720 41.27 52.73 59.94 70.40 75.05 78.20 84.23 95.42
840 43.36 55.40 62.97 73.96 78.85 82.16 88.50 100.25
960 45.45 58.07 66.01 77.53 82.65 86.12 92.76 105.08
1080 47.01 60.07 68.28 80.20 85.50 89.09 95.96 108.71
1200 48.58 62.07 70.56 82.87 88.35 92.06 99.16 112.33
1320 50.67 64.74 73.59 86.44 92.15 96.02 103.42 117.16
1440 52.24 66.75 75.87 89.11 95.00 98.99 106.62 120.78

I=
𝑡𝑛 Y = a0 + a1 X1 + a2 X2
Constante 2.437163 K= 2.588

R cuadrado 0.998683 I= n= 0.736

(min) (hr) 2 10 30 50 71 140 500
5 0.08 131.20 166.39 195.69 211.02 222.23 245.66 296.46
10 0.17 78.79 99.92 117.52 126.72 133.46 147.53 178.03
15 0.25 58.47 74.15 87.21 94.04 99.04 109.48 132.11
30 0.50 35.11 44.53 52.37 56.47 59.47 65.75 79.34
60 1.00 21.09 26.74 31.45 33.91 35.72 39.48 47.64
120 2.00 12.66 16.06 18.89 20.37 21.45 23.71 28.61
180 3.00 9.40 11.92 14.02 15.11 15.92 17.59 21.23
240 4.00 7.60 9.64 11.34 12.23 12.88 14.24 17.18
300 5.00 6.45 8.18 9.63 10.38 10.93 12.08 14.58
360 6.00 5.64 7.16 8.42 9.08 9.56 10.57 12.75
480 8.00 4.57 5.79 6.81 7.34 7.74 8.55 10.32
600 10.00 3.88 4.91 5.78 6.23 6.56 7.26 8.76
720 12.00 3.39 4.30 5.05 5.45 5.74 6.35 7.66
840 14.00 3.03 3.84 4.51 4.87 5.12 5.67 6.84
960 16.00 2.74 3.48 4.09 4.41 4.65 5.13 6.20
1080 18.00 2.51 3.19 3.75 4.04 4.26 4.71 5.68
1200 20.00 2.33 2.95 3.47 3.74 3.94 4.36 5.26
1320 22.00 2.17 2.75 3.24 3.49 3.68 4.06 4.90
1440 24.00 2.04 2.58 3.04 3.27 3.45 3.81 4.60
320.0
310.0
300.0
290.0
2
280.0
270.0 10
260.0
250.0 30
240.0
230.0 50
220.0
210.0 71
200.0
190.0 140
180.0 500
170.0
160.0
150.0
140.0
130.0
120.0
110.0
100.0
90.0
80.0
70.0
60.0
50.0
40.0
30.0
20.0
10.0
0.0
0.0 10.0 20.0 30.0 40.0 50.0 60.0 70.0 80.0 90.0 100.0 110.0 120.0 130.0
Duracion (min)

1 60 39.48 39.48 39.48 0-60 1.02
2 120 23.71 47.42 7.94 60-120 1.09
3 180 17.59 52.78 5.36 120-180 1.17
4 240 14.24 56.95 4.17 180-240 1.27
5 300 12.08 60.41 3.46 240-300 1.39
6 360 10.57 63.40 2.98 300-360 1.54
7 420 9.43 66.03 2.64 360-420 1.73
8 480 8.55 68.41 2.37 420-480 1.99
9 540 7.84 70.57 2.16 480-540 2.37
10 600 7.26 72.56 1.99 540-600 2.98
11 660 6.76 74.41 1.85 600-660 4.17
12 720 6.35 76.14 1.73 660-720 7.94
13 780 5.98 77.77 1.63 720-780 39.48
14 840 5.67 79.31 1.54 780-840 5.36
15 900 5.38 80.77 1.46 840-900 3.46
16 960 5.13 82.16 1.39 900-960 2.64
17 1020 4.91 83.49 1.33 960-1020 2.16
18 1080 4.71 84.76 1.27 1020-1080 1.85
19 1140 4.53 85.98 1.22 1080-1140 1.63
20 1200 4.36 87.15 1.17 1140-1200 1.46
21 1260 4.20 88.28 1.13 1200-1260 1.33
22 1320 4.06 89.37 1.09 1260-1320 1.22
23 1380 3.93 90.43 1.06 1320-1380 1.13
24 1440 3.81 91.45 1.02 1380-1440 1.06
45.00
40.00
35.00
30.00
Precipitación (mm)
25.00
20.00
15.00
10.00
5.00
0.00
0-60
60-120
960-1020
120-180
180-240
240-300
300-360
360-420
420-480
480-540
540-600
600-660
660-720
720-780
780-840
840-900
900-960
1020-1080
1080-1140
1140-1200
1200-1260
1260-1320
1320-1380
1380-1440
Tiempo (min)

1 60 47.64 47.64 47.64 0-60 1.23
2 120 28.61 57.22 9.58 60-120 1.32
3 180 21.23 63.70 6.47 120-180 1.42
4 240 17.18 68.73 5.03 180-240 1.53
5 300 14.58 72.91 4.18 240-300 1.68
6 360 12.75 76.50 3.60 300-360 1.86
7 420 11.38 79.69 3.18 360-420 2.09
8 480 10.32 82.55 2.86 420-480 2.40
9 540 9.46 85.16 2.61 480-540 2.86
10 600 8.76 87.56 2.40 540-600 3.60
11 660 8.16 89.80 2.23 600-660 5.03
12 720 7.66 91.89 2.09 660-720 9.58
13 780 7.22 93.85 1.96 720-780 47.64
14 840 6.84 95.71 1.86 780-840 6.47
15 900 6.50 97.47 1.76 840-900 4.18
16 960 6.20 99.15 1.68 900-960 3.18
17 1020 5.93 100.75 1.60 960-1020 2.61
18 1080 5.68 102.28 1.53 1020-1080 2.23
19 1140 5.46 103.75 1.47 1080-1140 1.96
20 1200 5.26 105.17 1.42 1140-1200 1.76
21 1260 5.07 106.53 1.37 1200-1260 1.60
22 1320 4.90 107.85 1.32 1260-1320 1.47
23 1380 4.74 109.13 1.27 1320-1380 1.37
24 1440 4.60 110.36 1.23 1380-1440 1.27
60.00
50.00
40.00
Precipitación (mm)
30.00
20.00
10.00
0.00
60-120
0-60
960-1020
120-180
180-240
240-300
300-360
360-420
420-480
480-540
540-600
600-660
660-720
720-780
780-840
840-900
900-960
1020-1080
1080-1140
1140-1200
1200-1260
1260-1320
1320-1380
1380-1440
Tiempo (min)
DATOS
Tiempo de retardo (min) 33.37
Numero de curva 86
CAUDAL PARA UN TIEMPO DE RETORNO DE 140 AÑOS 104.7 m3/s

CAUDAL PARA UN TIEMPO DE RETORNO DE 500 AÑOS 145.20m3/s
NAME 3227.48
SOCAVACION TR 500
COTA SOCAVACION
IZQ DER
3222.2 3223.99
SOCAVACION
SOCAVACION :
- El caudal

En donde:
N° 3
dm = 0.01 S di pi
en el cual
se analiza
Hs Ho 1
ds
2

SOCAVACION
Suelos cohesivos:
Hs = a Ho5/3 1 / (1 + x)
0.60b gd1.18
Hs = a Ho5/3 1 / (1 + x)
0.68b dm0.28
TABLA N° 1
sección, en m / seg 10 13 16 18 21 25 30 42 52 63 106 124 200
Menor de 1 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00
1.00 0.96 0.97 0.98 0.99 0.99 0.99 1.00 1.00 1.00 1.00 1.00 1.00 1.00
1.50 0.94 0.96 0.97 0.97 0.97 0.98 0.99 0.99 0.99 0.99 1.00 1.00 1.00
2.00 0.93 0.94 0.95 0.96 0.97 0.97 0.98 0.98 0.99 0.99 0.99 0.99 1.00
2.50 0.90 0.93 0.94 0.95 0.96 0.96 0.97 0.98 0.98 0.99 0.99 0.99 1.00
3.00 0.89 0.91 0.93 0.94 0.95 0.96 0.96 0.97 0.98 0.98 0.99 0.99 0.99
3.50 0.87 0.90 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.98 0.99 0.99 0.99
4.00 o mayor 0.85 0.89 0.91 0.92 0.93 0.94 0.95 0.96 0.97 0.98 0.99 0.99 0.99
TABLA N° 2
gd (Tn/m3)
0.80 0.52 0.05 0.43
0.83 0.51 0.15 0.42
0.86 0.50 0.50 0.41
0.88 0.49 1.00 0.40
0.90 0.48 1.50 0.39
0.93 0.47 2.50 0.38
0.96 0.46 4.00 0.37
0.98 0.45 6.00 0.36
1.00 0.44 8.00 0.35
1.04 0.43 10.00 0.34
1.08 0.42 15.00 0.33
1.12 0.41 20.00 0.32
1.16 0.40 25.00 0.31
1.20 0.39 40.00 0.30
1.24 0.38 60.00 0.29
1.28 0.37 90.00 0.28
1.34 0.36 140.00 0.27
1.40 0.35 190.00 0.26
SOCAVACION
1.46 0.34 250.00 0.25
1.52 0.33 310.00 0.24
1.58 0.32 370.00 0.23
1.64 0.31 450.00 0.22
1.71 0.30 570.00 0.21
1.80 0.29 750.00 0.20
1.89 0.28 1000.00 0.19
2.00 0.27
TABLA N° 3
( años )
2 0.82
5 0.86
10 0.90
20 0.94
50 0.97
100 1.00
500 1.05
V
St Ho
So
tabla N° 5
SOCAVACION
EJE DEL ESTRIBO

ESTRIBO a
a

Q1
Q - ( Q1 + Q 2 )
TABLA N° 4
a 30º 60º 90º 120º 150º
Pa 0.84 0.94 1.00 1.07 1.19
TABLA N° 5
Q1/Q 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80
Pq 2.00 2.65 3.22 3.45 3.67 3.87 4.06 4.20
TABLA N° 6
TALUD R 0 0.50 1.00 1.50 2.00 3.00
PR 1.00 0.91 0.85 0.83 0.61 0.50

SUELO COHESIVO 1
SUELO NO COHESIVO 2

a = 1.001
SOCAVACION
Entonces,
Hs = 2.50 m
ds = 0.50 m

Sl = 2.22 m
SP = 2.72 m

11.4.2 Estudio de Hidraulica

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

11.4.2 Estudio de Hidraulica

Cargado por

Copyright:

Formatos disponibles

“MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO VECINAL SAN MIGUEL

- SANTA ROSA - EL AGRARIO - LA COLPA - GORDILLOS - EL EMPALME, EN LOS DISTRITOS

11.4. ESTUDIO DE HIDRAULICA

El drenaje de carreteras constituye uno de los aspectos básicos e imprescindibles

El drenaje lateral y transversal de las carreteras permite controlar la erosión y

Para este proyecto se ha obtenido de la estación meteorológica San Miguel, la cual

CORPORACION GROUP INKA SAC

11.4.2. OBJETIVOS Y ALCANCES

Establecer los probables gastos instantáneos de escorrentía directa, que nos

11.4.3. UBICACIÓN DEL PROYECTO

El proyecto “MEJORAMIENTO DEL SERVICIO DE TRANSITABILIDAD DEL CAMINO

Punto de inicio (km: 00+400)

Punto final (km: 38+615.86)

CORPORACION GROUP INKA SAC

✓ Elevación : 3492.910 m.s.n.m

Es de hacer notar que el proyecto, políticamente, comprende territorio de la

Con el fin de tener un amplio conocimiento de la hidrología de la zona y contar

➢ Inventario, diagnostico, análisis y síntesis del sistema hidrológico e

➢ Recopilación de información hidrometeorológica y cartográfica, acorde con

➢ Se tendrá en cuenta los datos de aforos en quebradas y ríos, obtenidos en

➢ Tratamiento, análisis y síntesis de la información recopilada, así como la

CORPORACION GROUP INKA SAC

11.4.6. DIAGNÓSTICO E INVENTARIO

El proyecto consiste en una carretera existente, el cual requiere de un mejoramiento

La infraestructura de drenaje longitudinal, en general, en lo referente a cunetas,

En cuanto al sistema de drenaje transversal, las alcantarillas de TMC en los 19.00

Como consecuencia de la falta de drenaje, la vía actual está convertida en un

La información cartográfica de la zona del proyecto constituida por el Mapa

CORPORACION GROUP INKA SAC

A este informe se anexa el plano de delimitación de cuencas (HMC-01/04), el cual

Se ha utilizado metodologías adecuadas que permitan la trasposición de

La información pluviográfica para el presente estudio está constituida por registros

Para efectuar la transferencia de información de intensidades máximas de

Las características y ubicación de la estación mencionada se muestran en el

Cuadro Nº 01: CARACTERISTICAS DE LA ESTACION UTILIZADA

ESTACION UBICACIÓN COORDENADAS ALTITUD PLUVIOSIDAD

PROV. DPTO LONG. LAT. (m.s.n.m.) (mm/año)

Factor de Transferencia: 3206.25/2560 = 1.25

CORPORACION GROUP INKA SAC

Hidrometría: Las quebradas que cortan el trazo de la carretera, no cuentan con

11.4.7. PROCESAMIENTO DE DATOS

𝐹(𝑥 < 𝑋) = 𝑒𝑥𝑝[−exp⁡(−𝛼(𝑥 − 𝛽))] …………(1)

Los parámetros del modelo, por el Método de Momentos, se estiman mediante:

Los Parámetros del Modelo, se determinan, para las intensidades máximas

CORPORACION GROUP INKA SAC

para un mejor análisis).

Cuadro Nº 02. A Parámetros del modelo EV1- Tramo Inicial

DURACIÓN ESTADÍSTICOS MUESTRALES PARÁMETROS DEL MODELO

Cuadro Nº 02.B Parámetros del modelo EV1 - Tramo Intermedio

DURACIÓN ESTADÍSTICOS MUESTRALES PARÁMETROS DEL MODELO

Cuadro Nº 02.C Parámetros del modelo EV1-Tramo Final

DURACIÓN ESTADÍSTICOS MUESTRALES PARÁMETROS DEL MODELO

Para realizar la prueba de Kolmogorov, la probabilidad observada, se obtuvo

CORPORACION GROUP INKA SAC

n : Tamaño o longitud de la muestra.

La probabilidad simulada, se obtuvo a partir del Modelo EV1.

De la ecuación (1) se tiene que el tiempo de retorno es:

El modelamiento de intensidades y curvas IDF, se encuentra de forma detallada

11.4.8. HIDROLOGIA DEL SISTEMA DE DRENAJE

La hidrología del drenaje de carreteras comprende el sistema interceptor de flujos

CORPORACION GROUP INKA SAC

➢ Máxima Escorrentía Directa
