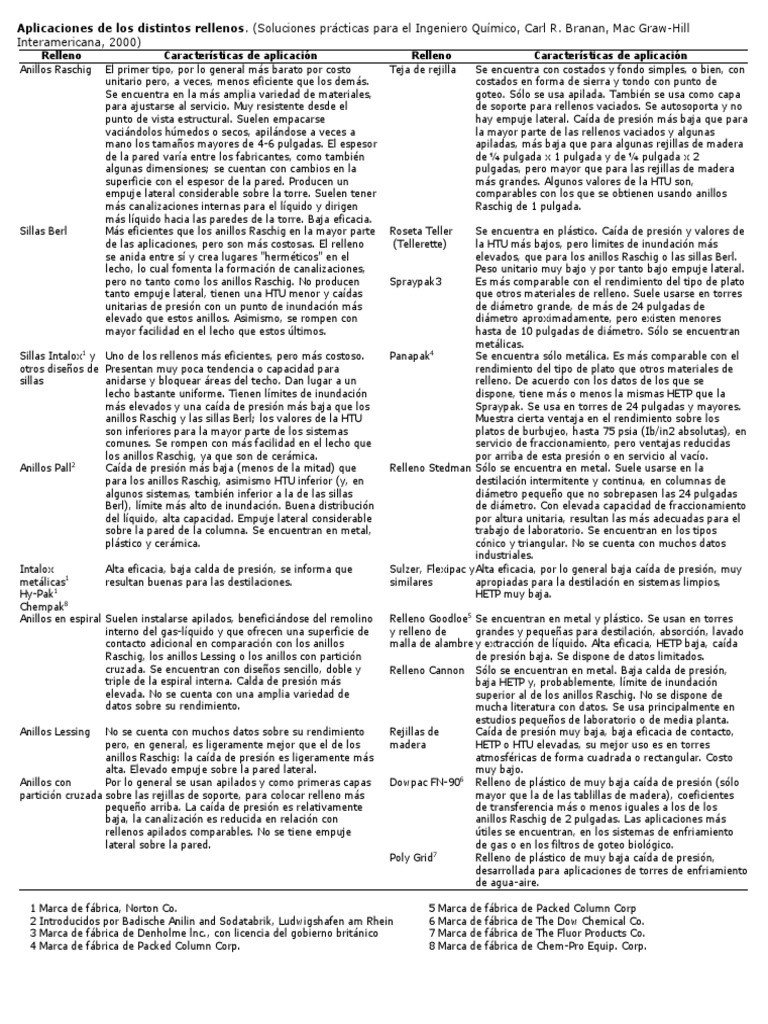

Aplicaciones de los distintos rellenos. (Soluciones prácticas para el Ingeniero Químico, Carl R.
Branan, Mac Graw-Hill
Interamericana, 2000)
Relleno Características de aplicación
Anillos Raschig El primer tipo, por lo general más barato por costo
unitario pero, a veces, menos eficiente que los demás.
Se encuentra en la más amplia variedad de materiales,
para ajustarse al servicio. Muy resistente desde el
punto de vista estructural. Suelen empacarse
vaciándolos húmedos o secos, apilándose a veces a
mano los tamaños mayores de 4-6 pulgadas. El espesor
de la pared varía entre los fabricantes, como también
algunas dimensiones; se cuentan con cambios en la
superficie con el espesor de la pared. Producen un
empuje lateral considerable sobre la torre. Suelen tener
más canalizaciones internas para el líquido y dirigen
más líquido hacia las paredes de la torre. Baja eficacia.
Sillas Berl Más eficientes que los anillos Raschig en la mayor parte
de las aplicaciones, pero son más costosas. El relleno
se anida entre sí y crea lugares "herméticos" en el
lecho, lo cual fomenta la formación de canalizaciones,
pero no tanto como los anillos Raschig. No producen
tanto empuje lateral, tienen una HTU menor y caídas
unitarias de presión con un punto de inundación más
elevado que estos anillos. Asimismo, se rompen con
mayor facilidad en el lecho que estos últimos.
Sillas Intalox1 y Uno de los rellenos más eficientes, pero más costoso.
otros diseños de Presentan muy poca tendencia o capacidad para
sillas anidarse y bloquear áreas del techo. Dan lugar a un
lecho bastante uniforme. Tienen límites de inundación
más elevados y una caída de presión más baja que los
anillos Raschig y las sillas Berl; los valores de la HTU
son inferiores para la mayor parte de los sistemas
comunes. Se rompen con más facilidad en el lecho que
los anillos Raschig, ya que son de cerámica.
2
Anillos Pall Caída de presión más baja (menos de la mitad) que
para los anillos Raschig, asimismo HTU inferior (y, en
algunos sistemas, también inferior a la de las sillas
Berl), límite más alto de inundación. Buena distribución
del líquido, alta capacidad. Empuje lateral considerable
sobre la pared de la columna. Se encuentran en metal,
plástico y cerámica.
Intalox Alta eficacia, baja calda de presión, se informa que
metálicas1 resultan buenas para las destilaciones.
Hy-Pak1
Chempak8
Anillos en espiral Suelen instalarse apilados, beneficiándose del remolino
interno del gas-líquido y que ofrecen una superficie de
contacto adicional en comparación con los anillos
Raschig, los anillos Lessing o los anillos con partición
cruzada. Se encuentran con diseños sencillo, doble y
triple de la espiral interna. Calda de presión más
elevada. No se cuenta con una amplia variedad de
datos sobre su rendimiento.
Anillos Lessing No se cuenta con muchos datos sobre su rendimiento
pero, en general, es ligeramente mejor que el de los
anillos Raschig: la caída de presión es ligeramente más
alta. Elevado empuje sobre la pared lateral.
Anillos con Por lo general se usan apilados y como primeras capas
partición cruzada sobre las rejillas de soporte, para colocar relleno más
pequeño arriba. La caída de presión es relativamente
baja, la canalización es reducida en relación con
rellenos apilados comparables. No se tiene empuje
lateral sobre la pared.
1 Marca de fábrica, Norton Co.
2 Introducidos por Badische Anilin and Sodatabrik, Ludwigshafen am Rhein
3 Marca de fábrica de Denholme lnc., con licencia del gobierno británico
4 Marca de fábrica de Packed Column Corp.
Relleno Características de aplicación
Teja de rejilla Se encuentra con costados y fondo simples, o bien, con
costados en forma de sierra y tondo con punto de
goteo. Sólo se usa apilada. También se usa como capa
de soporte para rellenos vaciados. Se autosoporta y no
hay empuje lateral. Caída de presión más baja que para
la mayor parte de las rellenos vaciados y algunas
apiladas, más baja que para algunas rejillas de madera
de ¼ pulgada x 1 pulgada y de ¼ pulgada x 2
pulgadas, pero mayor que para las rejillas de madera
más grandes. Algunos valores de la HTU son,
comparables con los que se obtienen usando anillos
Raschig de 1 pulgada.
Roseta Teller Se encuentra en plástico. Caída de presión y valores de
(Tellerette) la HTU más bajos, pero limites de inundación más
elevados, que para los anillos Raschig o las sillas Berl.
Peso unitario muy bajo y por tanto bajo empuje lateral.
Spraypak3 Es más comparable con el rendimiento del tipo de plato
que otros materiales de relleno. Suele usarse en torres
de diámetro grande, de más de 24 pulgadas de
diámetro aproximadamente, pero existen menores
hasta de 10 pulgadas de diámetro. Sólo se encuentran
metálicas.
Panapak 4
Se encuentra sólo metálica. Es más comparable con el
rendimiento del tipo de plato que otros materiales de
relleno. De acuerdo con los datos de los que se
dispone, tiene más o menos la mismas HETP que la
Spraypak. Se usa en torres de 24 pulgadas y mayores.
Muestra cierta ventaja en el rendimiento sobre los
platos de burbujeo, hasta 75 psia (Ib/in2 absolutas), en
servicio de fraccionamiento, pero ventajas reducidas
por arriba de esta presión o en servicio al vacío.
Relleno Stedman Sólo se encuentra en metal. Suele usarse en la
destilación intermitente y continua, en columnas de
diámetro pequeño que no sobrepasen las 24 pulgadas
de diámetro. Con elevada capacidad de fraccionamiento
por altura unitaria, resultan las más adecuadas para el
trabajo de laboratorio. Se encuentran en los tipos
cónico y triangular. No se cuenta con muchos datos
industriales.
Sulzer, Flexipac y Alta eficacia, por lo general baja caída de presión, muy
similares apropiadas para la destilación en sistemas limpios,
HETP muy baja.
Relleno Goodloe5 Se encuentran en metal y plástico. Se usan en torres
y relleno de grandes y pequeñas para destilación, absorción, lavado
malla de alambre y extracción de líquido. Alta eficacia, HETP baja, caída
de presión baja. Se dispone de datos limitados.
Relleno Cannon Sólo se encuentran en metal. Baja calda de presión,
baja HETP y, probablemente, límite de inundación
superior al de los anillos Raschig. No se dispone de
mucha literatura con datos. Se usa principalmente en
estudios pequeños de laboratorio o de media planta.
Rejillas de Caída de presión muy baja, baja eficacia de contacto,
madera HETP o HTU elevadas, su mejor uso es en torres
atmosféricas de forma cuadrada o rectangular. Costo
muy bajo.
Dowpac FN-906 Relleno de plástico de muy baja caída de presión (sólo
mayor que la de las tablillas de madera), coeficientes
de transferencia más o menos iguales a los de los
anillos Raschig de 2 pulgadas. Las aplicaciones más
útiles se encuentran, en los sistemas de enfriamiento
de gas o en los filtros de goteo biológico.
Poly Grid7 Relleno de plástico de muy baja caída de presión,
desarrollada para aplicaciones de torres de enfriamiento
de agua-aire.
5 Marca de fábrica de Packed Column Corp
6 Marca de fábrica de The Dow Chemical Co.
7 Marca de fábrica de The Fluor Products Co.
8 Marca de fábrica de Chem-Pro Equip. Corp.
 Contact surface Free space
Size Wall thickness Number Bed density Packing factor
SB %
-3 -3 3 3 2 3 2 3 3 3 3 3
in. mm in. mm ft m lb/ft kg/m ft /ft m /m (100 ft /ft m /m
Ceramic Raschig rings 0.25 6.35 0.03 0.76 85,6002,022,600 60 961 242 794 62 1600 5250
0.38 9.65 0.05 1.27 24,700 972,175 61 977 157 575 67 1000 3280
0.50 12.7 0.07 1.78 10,700 377,825 55 881 112 368 64 640 2100
0.75 19.05 0.09 2.29 3090 109,110 50 801 73 240 72 255 840
1.0 25.4 0.14 3.56 1350 47,670 42 673 58 190 71 160 525
1.25 31.75 670 23,660 46 737 71 125 410
1.5 38.1 387 13,665 43 689 73 95 310
2.0 50.8 0.25 6.35 164 5790 41 657 29 95 74 65 210
3.0 76.2 50 1765 35 561 78 36 120
Metal Raschig rings 0.25 6.35 0.03125 0.794 88,0003,107,345 133 2131 72 700 2300
0.38 9.65 0.03125 0.794 27,000 953,390 94 1506 81 390 1280
0.50 12.7 0.03125 0.794 11,400 402,540 75 1201 127 417 85 300 980
(Note: Bed densities 0.75 19.05 0.03125 0.794 3340 117,940 52 833 84 276 89 185 605
are for mild steel; 0.75 19-05 0.0625 1.59 3140 110,875 94 1506 80 230 750
multiply by 1.105, 1.0 25.0 0.03125 0.794 1430 50,494 39 625 63 207 92 115 375
1. 12, 1.37, 1.115 for 1.0 25.0 0.0625 1.59 1310 46,260 71 1137 86 137 450
stainless steel, 1.25 31.75 0.0625 1.59 725 25,600 62 993 87 110 360
copper, aluminum, 1.5 38.1 0.0625 1.59 400 14,124 49 785 90 83 270
and monel, 2.0 50.8 0.0625 1.59 168 5932 37 593 31 102 92 57 190
respectively) 3.0 76.2 0.0625 1.59 51 1800 25 400 22 72 95 32 105
Carbon Raschig rings 0.25 6.35 0.0625 1.59 85,0003,001,410 46 737 212 696 55 1600 5250
0.50 12.7 0.0625 1.59 10,600 374,290 27 433 114 374 74 410 1350
0.75 19-05 0.125 3.175 3140 110,875 34 545 75 246 67 280 920
1.0 25.0 0.125 3.175 1325 46,787 27 433 57 187 74 160 525
1.25 31.75 678 23,940 31 496 69 125 410
1.5 38.1 392 13,842 34 545 67 130 425
2.0 50.8 0.250 6.35 166 5862 27 433 29 95 74 65 210
3.0 76.2 0.312 7.92 49 1730 23 368 19 62 78 36 120
Metal Pall rings 0.625 15.9 0.018 0.46 5950 210,098 37 593 104 341 93 70 230
(Note: Bed densities 1.0 25.4 0.024 0.61 1400 49,435 30 481 64 210 94 48 160
are for mild steel) 1.25 31.75 0.030 0.76 375 13,240 24 385 39 128 95 28 92
2.0 50.8 0.036 0.915 170 6003 22 353 31 102 96 20 66
3.5 76.2 0.048 1.219 33 1165 17 273 20 65.6 97 16 52
Plastic Pall Rings 0.625 15.9 0.03 0.762 6050 213,630 7.0 112 104 341 87 97 320
(Note: Bed densities 1.0 25.4 0.04 1.016 1440 50,848 5.5 88 63 207 90 52 170
are for polypropylene) 1.5 38.1 0.04 1.016 390 13,770 4.75 76 39 128 91 40 130
2.0 50.8 0.06 1.524 180 6356 4.25 68 31 102 92 25 82
3.5 88.9 0.06 1,524 33 1165 4.0 64 26 85 92 16 52
Ceramic Intalox 0.25 6.35 117,5004,149,010 54 865 65 725 2400
saddles 0.38 9.65 49,8001,758,475 50 801 67 330 1080
0.50 12.7 18,300 646,186 46 737 71 200 660
0.75 19.05 5640 199,150 44 705 73 145 475
1.0 25.4 2150 75,918 42 673 73 92 300
1.5 38.1 675 23,835 39 625 59 194 76 52 170
2.0 50.8 250 8828 38 609 76 40 130
3.0 76.2 52 1836 36 577 79 22 72
Plastic Super Intalox No. 1 1620 57,200 6.0 96 63 207 90 33 108
No. 2 190 6710 3.75 60 33 108 93 21 69
No. 3 42 1483 3.25 52 27 88.6 94 16 52
Intalox metal 25 4770 168,425 96.7 41 135
40 1420 50,140 97.3 25 82
50 416 14,685 97.8 16 52
70 131 4625 98.1 13 43
Hy-Palk No. 1 850 30,014 19 304 96 43 140
(Note: Bed densities No. 1 107 3778 14 224 97 18 59
are for mild steel) No. 3 31 1095 13 208 97 15 49
Plastic Cascade Mini No. 1 25 82
Rings No. 2 15 49
No. 3 12 39
Metal Cascade Mini No. 0 55 180
Rings No. 1 34 110
No. 2 22 72
No. 3 14 46
No. 4 10 33
Ceramic Cascade Mini No. 2 38 125
Rings No. 3 24 79
No. 5 18 59
 ε Ψ
Esferas 0.55 0.3781-0.468 1
Esferas de vidrio 0.53 0.412 1
Perdigón de plomo, 0.635 0.375-0.4'21 1
tamaño uniforme 0.1472 0.363-0.375 1
0.307 0.370-0.390 1
Perdigón de plomo, 0.1677 0.303 1
mezclado 0.1982 0.325 1
Monturas Berl(1) 5 0.78 0.3
3.5 0.785 0.2
2.4 0.75 0.3
1.5 0.758 0.2
1.2 0.71 0.3
0.99 0.694 0.3
Monturas Berl 2.54 0.725 0.3
Monturas Berl 1.27 0.7125-0.761 0.3
Monturas de níquel 0.337 0.931 0.3
0.3295 0.935 0.1
Cilindros de Celite 0.678 0.361-0.461 0.1
Anillos Raschig 5 0.853 0.8
3.5 0.835 0.2
2.4 0.826 0.2
0.99 0.655 0.2
Anillos Raschig 0.965 0.554-0.620 0.4
Anillos de vidrio 0.579 0.67 0.4
0.693 0.72 0.3
0.984 0.8 0.2
1.198 0.845 0.2
