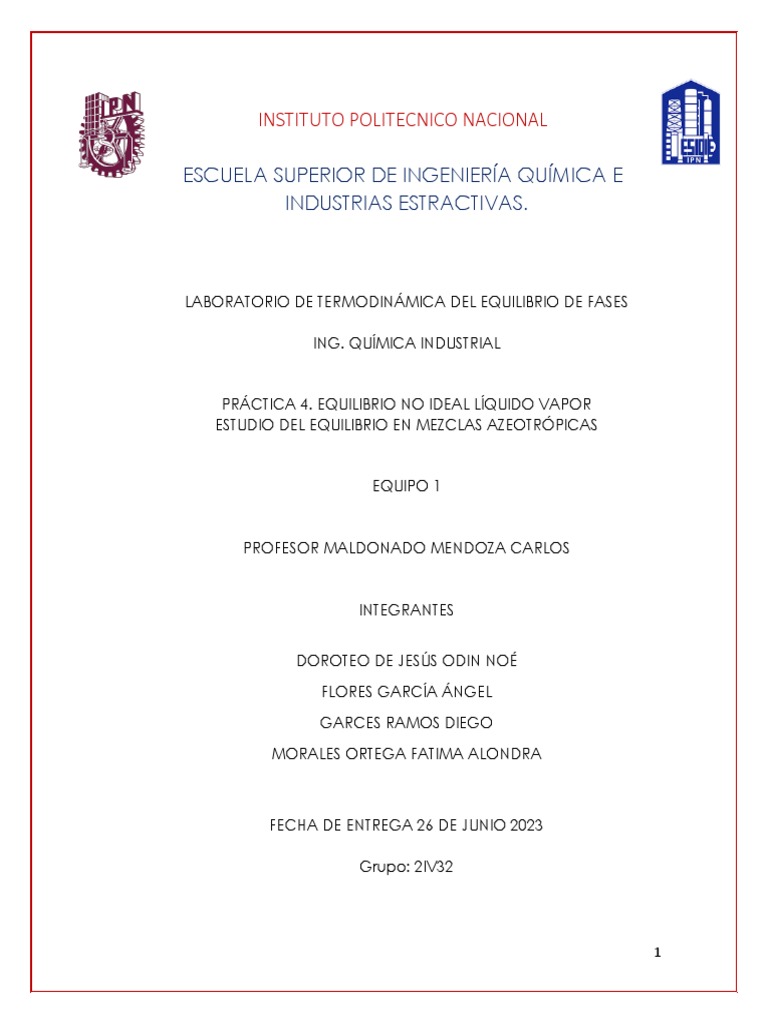

EQUIPO 1
INTEGRANTES
Grupo: 2IV32
1
INDICE
OBJETIVOS
INTRODUCCION
Equilibrio liquido vapor
Ley de Raoult
Ley de Dalton
Ecuación de Margules
Mezcla multicomponente
SISTEMAS BINARIOS
METANOL
CLOROFORMO
DESARROLLO EXPERIMENTAL
DIAGRAMA DE BLOQUES
2
OBJETIVOS
1. Observar el comportamiento de dos sistemas inmiscibles o sistemas binarios.
2. Realizar diagramas de temperatura, líquido y del vapor.
3. Determinar si las mezclas obedecen a la ley de Raoult o presentan desviación positiva o
negativa.
4. Comprobar si los resultados teóricos coinciden con los experimentales.
INTRODUCCION
Equilibrio líquido-vapor
Equilibrio vapor-líquido es un estado en que existe un componente puro o una mezcla de fases
líquido y vapor, con equilibrio térmico, no hay transferencia neta de masa entre las dos fases.
Vapor y líquido se separan por gravedad y el calor. La mezcla líquida se introduce en el sistema,
que se pone en un estado de vacío con una bomba de vacío. El vapor es condensado y vuelto a
mezclar con el líquido, que luego se pasa a la cámara de ebullición. Diferencias en los resultados
de punto de ebullición en cierta separación de la mezcla. El punto de ebullición del agua es mayor
que el de los componentes añadidos, por lo que los componentes volátiles puedan evaporarse.
REFERENCIA 1
Ley de Raoult
3
de vapor cuando dicha sustancia se encuentra pura (a la misma
temperatura de la mezcla) y la composición de la disolución
ideal en términos de fracción molar. Se puede estimar la
presión parcial de vapor ejercida por un componente o
solvente volátil de la mezcla gaseosa encima de la solución, con
la presión de vapor ejercida por el componente o solvente
volátil puro y sus respectivas fracciones molares.
REFERENCIA 2
Teorema de Gibbs:
Una propiedad termodinámica total de una mezcla (nU, nH, nCp, nS, nA, nG) de gases ideales es la
suma de las propiedades totales de los componentes individuales, cada una evaluada a la
temperatura de la mezcla, pero a su propia presión parcial.
Ley de Dalton
La presión P, exhibida por una mezcla de gases perfectos es igual a la suma de las presiones
exhibidas por cada componente gaseoso individual, la cual es llamada, Presión Parcial, Pi.
P = pA + pB + pC
Si a este volumen se le añaden nB moles del gas perfecto B, la presión del sistema se incrementa a:
Entonces para un gas perfecto en una mezcla la fracción molar se puede calcular como:
4
Variación de la composición de líquido y vapor durante la destilación.
Ecuación de Margules
REFENCIA 3
Mezcla multicomponente
Son sistemas que contienen más de una sustancia. Los cuales presentan propiedades
termodinámicas y fisicoquímicas diferentes a aquellos que contienen las sustancias en su estado
puro.
En algunas oportunidades se puede evaluar las condiciones del equilibrio líquido vapor realizando
una idealización del sistema, cuando las cantidades de alguno de los componentes presentes
tiende a cero, es decir, para concentraciones muy diluidas o concentradas.
5
SISTEMAS BINARIOS
6
Existe consecuentemente, la Temperatura de Rocío será aquella temperatura mínima a la cual
condensa un vapor; y la Temperatura de Burbuja es la temperatura máxima a partir de la cual
inicia la ebullición del líquido.
REFERENCIA 4
Mezcla azeotrópica
Un azeótropo (o mezcla azeotrópica) es una mezcla líquida de composición definida (única) entre
dos o más compuestos químicos que hierve a temperatura constante y que se comporta como si
estuviese formada por un solo componente, por lo que, al hervir, su fase de vapor tendrá la misma
composición que su fase líquida.
7
Para sistemas azeotrópicos por condensaciones y evaporación sucesiva conducirá al azeótropo
puro al componente A puro, según sea el punto de ebullición alto o mínimo o se parta de un
liquido o un vapor, pero nunca alcanzará al componente B puro. El componente volátil B puro se
obtendría partiendo de un punto situado a la derecha del azeótropo.
REFENCIA 5
Refractómetro de Abbe
8
unas gotas de la muestra sobre la cara horizontal del prisma de refracción. Después, este prisma
se cubre con el de iluminación. Con esto se consigue una finísima película de muestra que queda
entre ambos prismas.
REFENCIA 6
METANOL
El compuesto químico metanol, también conocido como alcohol metílico o alcohol de madera, es
el alcohol más sencillo. Es un líquido ligero, incoloro, inflamable y tóxico que se emplea como
anticongelante, disolvente y combustible. Su fórmula química es CH3OH.
Uso. El metanol tiene varios usos. Es un disolvente industrial y se emplea como materia prima en
REFENCIA 8
9
CLOROFORMO
REFENCIA 10
10
DESARROLLO EXPERIMENTAL
DIAGRAMA DE BLOQUES
11
TABLA DE DATOS EXPERIMENTALES
Vt (mL) : 30 mL
X1 X2 V1 V2 n o A liquido T noA
CLOROFORMO METANOL vapor
0 1 0.0 30.0 1.4161 58 1.4366
0.1 0.9 1.6 28.4 1.4279 57 1.407
0.2 0.8 3.4 26.6 1.3354 55 1.3549
0.3 0.7 5.3 24.7 1.4316 54 1.4316
0.4 0.6 7.6 22.4 1.3493 53 1.3757
0.5 0.5 10.1 19.9 1.4157 51 1.3892
0.6 0.4 12.9 17.1 1.369 49 1.3997
0.7 0.3 16.2 13.8 1.3861 47 1.4057
0.8 0.2 20.1 9.9 1.3997 46 1.413
0.9 0.1 24.6 5.4 1.4198 46 1.4194
1 0 30.0 0.0 1.4304 53 1.4393
Con los datos obtenidos calcular:
1. Graficar la relación entre composición (eje x) y el índice de refracción o la absorbancia (eje y). (El
índice de refracción o la absorbancia permiten conocer la composición del líquido y del vapor en
equilibrio de manera indirecta).
Curva de calibración
1.2
0.8
0.6
X1
0.4
0.2
0
1.32 1.34 1.36 1.38 1.4 1.42 1.44
Nliq
12
3. Graficar en el eje de las “x”, la composición de la fase vapor en equilibrio y fase liquida en
equilibrio con las temperaturas de burbuja experimentales.
Temperatura de Burbuja
59
57
55
Temperatura
53
51 X
49 Y
47
45
0 0.2 0.4 0.6 0.8 1
Composicion
4. Graficar en el eje de las “x”, la composición de la fase vapor en equilibrio y fase liquida en
equilibrio con las temperaturas de burbuja experimentales.
X vs Y
0.70
0.60
0.50
0.40
X
0.30 Y
0.20
0.10
0.00
0 0.2 0.4 0.6 0.8 1 1.2
13
5. Calcular las presiones de saturación para cada componente, aplicando la ecuación de Antoine a
la temperatura seleccionada. (Texperimental).
A B C
Ecuación de Margules:
14
Ln ϒ1 Ln ϒ2
0.0000 -0.4614
1.7091 -0.8045
0.8072 -0.2786
0.3508 -0.0343
0.4574 -0.2293
0.3558 -0.0501
0.2303 0.2840
0.1183 0.7092
-0.0382 1.2484
-0.2326 2.0398
-1.0610 0.0000
0.0000
-0.5000 0 0.2 0.4 0.6 0.8 1 1.2
-1.0000
-1.5000
Composicion
Y1 Y2 Polinómica (Y1) Polinómica (Y2)
DONDE:
A21 1.8818
A12 2.77
15
8. Con A12 y A21, recalcular los coeficientes de actividad con Margules y Van Laar
Ecuación de Margules:
Ln ϒ1m Ln ϒ2m
2.7700 0.0000
2.0998 0.0348
1.5454 0.1321
1.0962 0.2813
0.7414 0.4716
0.4705 0.6925
0.2727 0.9332
0.1374 1.1832
0.0540 1.4317
0.0117 1.6681
0.0000 1.8818
9. Calcular las temperaturas de ebullición de los componentes puros a la presión del sistema.
16
10. Determinación de las presiones de vapor de cada componente a la temperatura supuesta.
X1 X2 P1 sat - 2 P2 sat - 2
0 1 672.3499 584.9620
0.1 0.9 663.1803 575.0912
0.2 0.8 654.1095 565.3601
0.3 0.7 645.1370 555.7671
0.4 0.6 636.2619 546.3108
0.5 0.5 627.4836 536.9896
0.6 0.4 618.8012 527.8019
0.7 0.3 610.2141 518.7462
0.8 0.2 601.7214 509.8211
0.9 0.1 593.3226 501.0251
1 0 585.0168 492.3566
11. Calcular la fracción mol de cada componente en fase gas y la suma de las fracciones molares
de estos dos componentes.
X1 Y1 Y2 sum Y
0 0.0000 0.9999 0.9999
0.1 0.9256 0.9161 1.8417
0.2 1.0488 0.8823 1.9311
0.3 0.9901 0.8810 1.8711
0.4 0.9131 0.8980 1.8111
0.5 0.8585 0.9173 1.7758
0.6 0.8336 0.9177 1.7513
0.7 0.8377 0.8685 1.7062
0.8 0.8685 0.7296 1.5981
0.9 0.9236 0.4541 1.3777
1 1.0000 0.0000 1.0000
Si la suma de las fracciones molares del vapor NO es 1, modificar la temperatura y rehacer los
pasos 10 y 11. Nota: si la sumatorio sobrepasa a 1, suponer la nueva temperatura por debajo que
la primera temperatura supuesta.
17
12. Suposición de una segunda temperatura.
X1 X2 T2 sup
0 1 314.00
0.1 0.9 313.60
0.2 0.8 313.20
0.3 0.7 312.80
0.4 0.6 312.40
0.5 0.5 312.00
0.6 0.4 311.60
0.7 0.3 311.20
0.8 0.2 310.80
0.9 0.1 310.40
1 0 310.00
13. Calcular las presiones de saturación para cada componente, aplicando la ecuación de Antoine a
la temperatura seleccionada (Tsup2)
18
14. Calcular la fracción mol de cada componente en fase gas y la suma de las fracciones molares
de estos dos componentes.
X1 Y1 Y2 sum Y
0 0.0000 0.4726 0.4726
0.1 0.5041 0.4323 0.9364
0.2 0.5705 0.4157 0.9862
0.3 0.5378 0.4145 0.9523
0.4 0.4954 0.4218 0.9171
0.5 0.4651 0.4302 0.8953
0.6 0.4510 0.4297 0.8807
0.7 0.4526 0.4060 0.8586
0.8 0.4686 0.3405 0.8091
0.9 0.4976 0.2116 0.7092
1 0.5381 0.0000 0.5381
15. Con las dos temperaturas supuestas en los incisos 6 y 8, realizar una interpolación para
conocer la temperatura real de aplicación.
X1 X2 Tpol
0 1 331.16
0.1 0.9 314.80
0.2 0.8 313.45
0.3 0.7 313.69
0.4 0.6 313.99
0.5 0.5 314.03
0.6 0.4 313.94
0.7 0.3 314.05
0.8 0.2 314.93
0.9 0.1 317.81
1 0 327.03
19
16. Calcular las presiones de saturación para cada componente, aplicando la ecuación de Antoine a
la temperatura seleccionada,(T).
X1 P1 sat - T P2 sat - T
0 672.3971 585.0129
0.1 377.9155 286.9377
0.2 359.1766 269.4961
0.3 362.4271 272.5061
0.4 366.5052 276.2918
0.5 367.1535 276.8946
0.6 365.8907 275.7207
0.7 367.3473 277.0748
0.8 379.6479 288.5609
0.9 422.3690 329.1423
1 584.9956 492.3345
17. Calcular la fracción mol de cada componente en fase gas y la suma de las fracciones molares
de estos dos componentes.
X1 Y1 Y2 sum Y
0 0.00 1.00 1.0
0.1 0.53 0.46 1.0
0.2 0.58 0.42 1.0
0.3 0.56 0.43 1.0
0.4 0.53 0.45 1.0
0.5 0.50 0.47 1.0
0.6 0.49 0.48 1.0
0.7 0.50 0.46 1.0
0.8 0.55 0.41 1.0
0.9 0.66 0.30 1.0
1 1.00 0.00 1.0
20
• Comparación de resultados prácticos y teóricos.
18. Graficar el Equilibrio liquido vapor para una mezcla de cloroformo y metanol. (T vs x1, y1)
xy
1.20
1.00
0.80
0.60
0.40
0.20
0.00
0 0.2 0.4 0.6 0.8 1 1.2
21
19. Graficar en el eje de las “x”, la composición de la fase vapor en equilibrio y fase liquida en
equilibrio con las temperaturas de burbuja experimental y teóricas.
Temp vs xy
334.00
332.00
330.00
328.00
326.00
Temperatura
324.00
322.00 x
320.00
y
318.00
316.00
314.00
312.00
0 0.2 0.4 0.6 0.8 1 1.2
Composicion
22
OBSERVACIONES
1. Al utilizar el Refractómetro de Abbe nos percatamos que no funcionaba de forma
adecuada, dando así resultados inexactos, por lo que tendríamos un error experimental.
2. Se aprecio la fase liquido vapor al momento de destilar las sustancias.
3. Las desviaciones del comportamiento ideal dieron lugar a mezclas azeotrópicas, mezclas
líquidas con composiciones específicas que tienen una presión de vapor constante.
Teniendo así la mezcla líquida y su vapor tienen la misma composición, sabiendo esto se
logró la separación de los componentes mediante destilación fraccionada.
CONCLUSIONES
En conclusión, el equilibrio en el sistema líquido-vapor es un proceso complejo que ocurre cuando
las fases líquida y gaseosa coexisten en un estado de equilibrio termodinámico. Sin embargo, es
importante señalar que el equilibrio líquido-vapor ideal es un modelo simplificado que asume
ciertas condiciones ideales, como gases ideales, interacciones moleculares despreciables y
ausencia de presiones elevadas.
Sin embargo, en realidad, el equilibrio líquido-vapor puede verse influenciado por factores tales
como la presencia de interacciones intermoleculares significativas, presiones no ideales y
desviaciones de la ley de los gases ideales. Estas condiciones no ideales pueden conducir a un
comportamiento diferente del sistema, como la formación de azeótropos (mezclas de
composiciones constantes que hierven a una temperatura fija) y desviaciones de la ley de Raoult
(que describe la presión parcial de un componente en una mezcla ideal).
En sistemas no ideales, las propiedades del equilibrio vapor-líquido pueden describirse mediante
modelos termodinámicos más complejos, como el modelo de actividad o los modelos de ecuación
de estado. Estos modelos tienen en cuenta las interacciones moleculares y las no idealidades del
sistema, lo que permite una descripción más precisa de las propiedades de equilibrio.
En resumen, mientras que el modelo de equilibrio líquido-vapor ideal es útil para comprender
conceptos básicos, es importante reconocer que la realidad a menudo se desvía de esta
idealización y que se necesitan enfoques más sofisticados para describir adecuadamente el
equilibrio líquido-vapor en sistemas no ideales.
23
BIOGRAFIA
REFERENCIA 1
REFENCIA 6
REFENCIA 7
REFENCIA 8
REFENCIA 9
9. https://www.atsdr.cdc.gov/es/phs/es_phs6.html
REFENCIA 10
24
