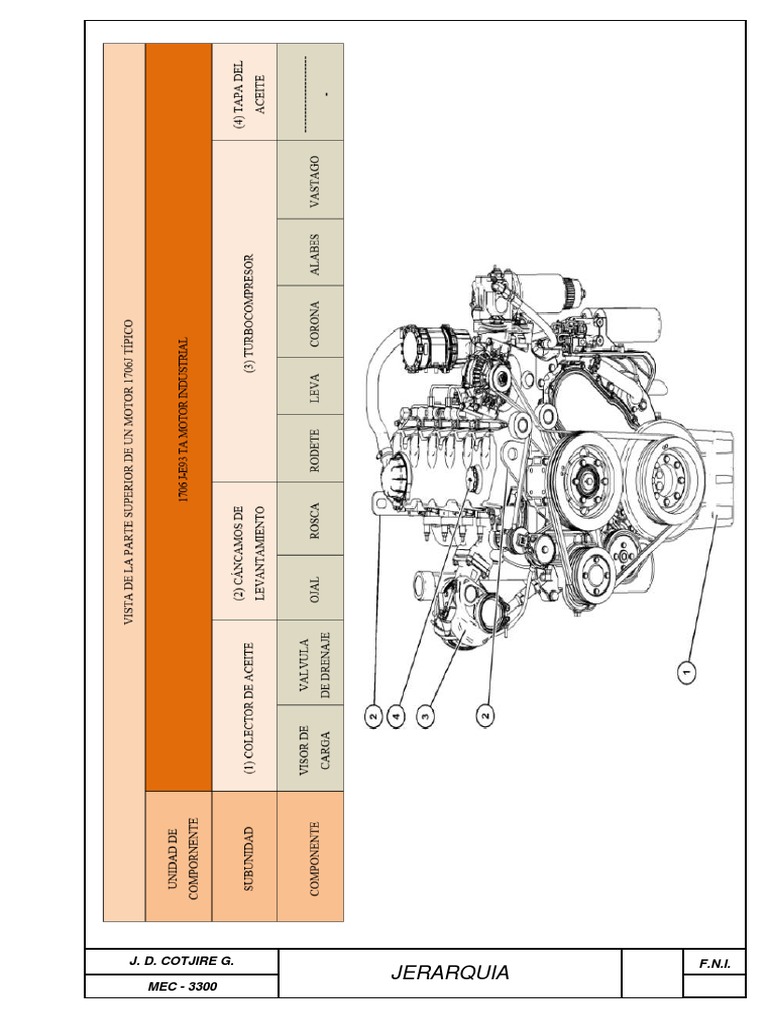

JERARQUIA
MEC - 3300
J. D. COTJIRE G. F.N.I.
JERARQUIA
MEC - 3300
J. D. COTJIRE G. F.N.I.
JERARQUIA
MEC - 3300
J. D. COTJIRE G. F.N.I.
JERARQUIA
MEC - 3300
MATRIZ DE CRITICIDAD
Rangos
Frecuencias de fallas
𝑓𝑎𝑙𝑙𝑎𝑠
ALTA 𝑚𝑎𝑦𝑜𝑟 3 [ ] 5
𝑎ñ𝑜
𝑓𝑎𝑙𝑙𝑎𝑠
𝑚𝑒𝑛𝑜𝑟 3 [ ] 3
MEDIA 𝑎ñ𝑜
𝑓𝑎𝑙𝑙𝑎𝑠
𝑚𝑒𝑛𝑜𝑟 2 [ ] 1
BAJA 𝑎ñ𝑜
Costos de MTTO
Mayor igual 300[𝑚𝑖𝑙 𝐵𝑠 ] 2
300[𝑚𝑖𝑙 𝐵𝑠 ] 1
inferior
Impacto operacional
Perdida de todo el producto 10
8
Parada del sistema o subsistema
4
Impacto en niveles de inventario o calidad
3
No genera efectos negativo en la producción u operación
8
Afecta el ambiente / instalaciones
6
Afecta las instalaciones causando daños severos
4
Provoca daños menores
2
No provoca ningún tipo de daño
Flexibilidad operacional
No existe opción de repuesto, no hay producción 4
3
Hay opción de repuesto / almacén
1
Repuesto disponible
Cambio de refrigerante
𝑅𝐼𝐸𝑆𝐺𝑂 = 5 ∗ 41 = 205
Batería - remplazar 2 8 4 2 10 44 88
Limpiar el radiador 2 3 3 1 6 16 32
Inspecciona/ajustar/remplazar las
1 3 1 1 4 8 8
correas
𝑅𝐼𝐸𝑆𝐺𝑂 = 2 ∗ 44 = 88
CONSECUENCIA
2 20 - 38 40 – 58 60 - 78 80 - 98 100 - 118
Trapos
refrigerante/ anticongelante
Recomendaciones de refrigerante
• ELC Refrigerante de larga
duración
• SCA Aditivo de refrigerante
suplementario
• ASTM Sociedad Estadounidense
para Ensayos y Materiales En los
motores diésel de Pekinés se
utilizan los dos tipos siguientes de
refrigerante: Recomendados
– Pekinés ELC Aceptables
– Anticongelante comercial de
servicio pesado que cumple con
las especificaciones ASTM D6210
ATEN
EPPS NECESARIOS
GUANTES
OVEROL
1. QUIEN LO VA HACER
Técnico mecánico, Lubricador Nº1
2. EN QUE TIEMPO LO VA HACER(TIEMPO)
DRENAJE 5 (MIN)
ENJUAGUE 20 (MIN)
RELLENO 30 (MIN)
TOTAL 55 (MIN)
CUANTO VA COSTAR(COSTOS)
DRENAJE 0 BS
ENJUAGUE 10 BS
RELLENO 814BS
TOTAL 824 BS
Trapos
EPPS NECESARIOS
GUANTES
MASCARILLA
OVEROL
3. QUIEN LO VA HACER
Técnico mecánico, Lubricador Nº1
4. EN QUE TIEMPO LO VA HACER
DRENAJE 5 (MIN)
ENJUAGUE 10 (MIN)
RELLENO 20 (MIN)
TOTAL 35 (MIN)
5. CUANTO VA COSTAR
DRENAJE 0 BS
ENJUAGUE 10 BS
RELLENO 500 BS
TOTAL 510 BS
Trapos
refrigerante/ anticongelante
Recomendaciones de refrigerante
• ELC Refrigerante de larga
duración
• SCA Aditivo de refrigerante
suplementario
• ASTM Sociedad Estadounidense
para Ensayos y Materiales En los
motores diésel de Pekinés se
utilizan los dos tipos siguientes de
refrigerante: Recomendados
– Pekinés ELC Aceptables
– Anticongelante comercial de
servicio pesado que cumple con
las especificaciones ASTM D6210
ATEN
EPPS NECESARIOS
GUANTES
MASCARILLA
6. QUIEN LO VA HACER
Técnico mecánico, Lubricador Nº1
7. EN QUE TIEMPO LO VA HACER(TIEMPO)
DRENAJE 5 (MIN)
ENJUAGUE 20 (MIN)
RELLENO 30 (MIN)
TOTAL 55 (MIN)
CUANTO VA COSTAR(COSTOS)
DRENAJE 0 BS
ENJUAGUE 10 BS
RELLENO 800BS
TOTAL 810BS
SE RECOMIENDA SEGUIR EL PLAN DE INSPECCION DE LA AQUINA PARA EVITAR DAÑOS MAYORES A FUTURO
J. D. COTJIRE G. F.N.I.
PREGUNTA N º 8
MEC - 3300
EQUIPO:1706J-E93TA MOTOR INDUSTRIAL
1. QUE HACER
CAMBIAR EL REFRIGERANTE DEL SISTEMA DE ENFRIAMINETO (DEAC)
2. COMO HACERLO
Limpie y enjuague el sistema de enfriamiento antes del intervalo de mantenimiento
recomendado si se produce cualquiera de las siguientes condiciones:
• El motor se recalienta con frecuencia.
Nota: Inspeccione la bomba de agua y el termostato del agua después de haber drenado el
sistema de enfriamiento
PROCEDIMIENTO DE LA TAREA
DRENAJE
La válvula de drenaje del sistema de enfriamiento está ubicada en dirección hacia la parte
inferior del radiador.
ADVERTENCIA
Sistema presurizado: El refrigerante caliente puede ocasionar quemaduras graves. Para abrir
la tapa del tubo de llenado del sistema de enfriamiento, pare el motor y espere a que se
enfríen los componentes del sistema de enfriamiento. Afloje lentamente la tapa de presión
del sistema de enfriamiento para aliviar la presión.
Nº TAREA ILUSTRACION
Pare el motor y deje que se
enfríe. Afloje lentamente la
tapa del tubo de llenado del
1 sistema de enfriamiento para
aliviar la presión. Quite la
tapa del tubo de llenado del
sistema de enfriamiento.
Abra la válvula de drenaje
2 del sistema de enfriamiento.
Drene el refrigerante
ENJUAGUE
Nº TAREA ILUSTRACION
Enjuague el sistema de
1 enfriamiento con agua limpia
para eliminar toda la basura
2 Cierre la válvula de drenaje
Trapos
refrigerante/ anticongelante
Recomendaciones de refrigerante
• ELC Refrigerante de larga
duración
• SCA Aditivo de refrigerante
suplementario
• ASTM Sociedad Estadounidense
para Ensayos y Materiales En los
motores diésel de Perkins se
utilizan los dos tipos siguientes de
refrigerante: Recomendados
– Perkins ELC Aceptables
– Anticongelante comercial de
servicio pesado que cumple con
las especificaciones ASTM D6210
ATEN
EPPS NECESARIOS
GUANTES
MASCARILLA
OVEROL
CONDICON GENERAL
DE INTEGRIDAD
TEMPERATURA
CONDUCTORES
ILUMINACION
LUBRICACION
ELECTRICOS
VIBRACION
LIMPIEZA
FIJACION
RUIDO
SELLO
EQUIPAMIENTO TAG
MEC - 3300
J. D. COTJIRE G.
Elemento del filtro de aire del motor - Reemplazar MOTOR INDUSTRIAL 2 1 x x x x x x x x x x x x x x x x x x x x x x x x x x x
Motor - Limpiar MOTOR INDUSTRIAL 3 1 x x x x x x x x x x x x x x x x x x
Agua y sedimentos del tanque de combustible -Drenar MOTOR INDUSTRIAL 4 1 x x x x x x x x x x x x x x
Radiador - Limpiar MOTOR INDUSTRIAL 2 1 x x x x x x x x x x x x x x x x x x x x x x x x x x x
Humedad y sedimentos del tanque de aire -Drenar MOTOR INDUSTRIAL 4 1 x x x x x x x x x x x x x x
Nivel de aceite del motor - Comprobar MOTOR INDUSTRIAL 3 1 x x x x x x x x x x x x x x x x x x
Filtro primario del sistema de combustible/Separador de agua MOTOR INDUSTRIAL 2 1 x x x x x x x x x x x x x x x x x x x x x x x x x x x
Potencia, embrague de desconexión - Revisar MOTOR INDUSTRIAL 4 2 x x x x x x x x x x x x x
Muestra de aceite del motor - Obtener MOTOR INDUSTRIAL 5 2 x x x x x x x x x x x
Juego de las válvulas del motor - Comprobar MOTOR INDUSTRIAL 5 2 x x x x x x x x x x x
Corte del aire - Probar MOTOR INDUSTRIAL 6 2 x x x x x x x x x
Nivel del electrólito de la batería - Comprobar MOTOR INDUSTRIAL 7 1 x x x x x x x x
Correas - Inspeccionar/Ajustar/Reemplazar MOTOR INDUSTRIAL 4 1 x x x x x x x x x x x x x x
Aceite y filtro del motor - Cambiar MOTOR INDUSTRIAL 3 2 x x x x x x x x x x x x x x x x x x
PLAN DE INSPECCION
Filtro primario del sistema de combustible - Reemplazar MOTOR INDUSTRIAL 5 2 x x x x x x x x x x x
Mangueras y abrazaderas - Inspeccionar/Reemplazar MOTOR INDUSTRIAL 2 2 x x x x x x x x x x x x x x x x x x x x x x x x x x
Refrigerante del sistema de enfriamiento (DEAC) -Cambiar MOTOR INDUSTRIAL 2 2 x x x x x x x x x x x x x x x x x x x x x x x x x x
Termostato del agua del sistema de enfriamiento -Reemplazar MOTOR INDUSTRIAL 4 1 x x x x x x x x x x x x x x
Motor de arranque - Inspeccionar MOTOR INDUSTRIAL 5 2 x x x x x x x x x x x
Filtros de múltiple de DEF - Reemplazar MOTOR INDUSTRIAL 5 1 x x x x x x x x x x x
F.N.I.
Refrigerante del sistema de enfriamiento (ELC) -Cambiar MOTOR INDUSTRIAL 3 1 x x x x x x x x x x x x x x x x x x
ORDEN DE MANTENIMC4:H23IENTO N° DE ODEN: 01
Fecha de mantenimiento 26-03-2023
TAG: MOTOR INDUSTRIAL
Equipo: 1706J-E93TA MOTOR INDUSTRIAL
Tipo de mantenimiento: PREVENTIVO
Centro de coste:
Equipo responsable: EQUIPO DE MANTENIMIENTO
DESCRIPCION DE LAS TAREAS
Batería - Reemplazar
Batería o cable de la batería - Desconectar
Rejilla del tubo de llenado de DEF
Fluido de escape diésel - Llenar
Elemento del filtro de aire del motor - Reemplazar
Motor - Limpiar
Agua y sedimentos del tanque de combustible -Drenar
Radiador - Limpiar
Humedad y sedimentos del tanque de aire -Drenar
Nivel de aceite del motor - Comprobar
Filtro primario del sistema de combustible/Separador de agua
Potencia, embrague de desconexión - Revisar
Muestra de aceite del motor - Obtener
Juego de las válvulas del motor - Comprobar
Corte del aire - Probar
Nivel del electrólito de la batería - Comprobar
Correas - Inspeccionar/Ajustar/Reemplazar
Aceite y filtro del motor - Cambiar
Filtro primario del sistema de combustible - Reemplazar
Mangueras y abrazaderas - Inspeccionar/Reemplazar
Refrigerante del sistema de enfriamiento (DEAC) -Cambiar
Termostato del agua del sistema de enfriamiento -Reemplazar
Motor de arranque - Inspeccionar
Filtros de múltiple de DEF - Reemplazar
Refrigerante del sistema de enfriamiento (ELC) -Cambiar
J. D. COTJIRE G. F.N.I.
PLAN DE INSPECCION
MEC - 3300
