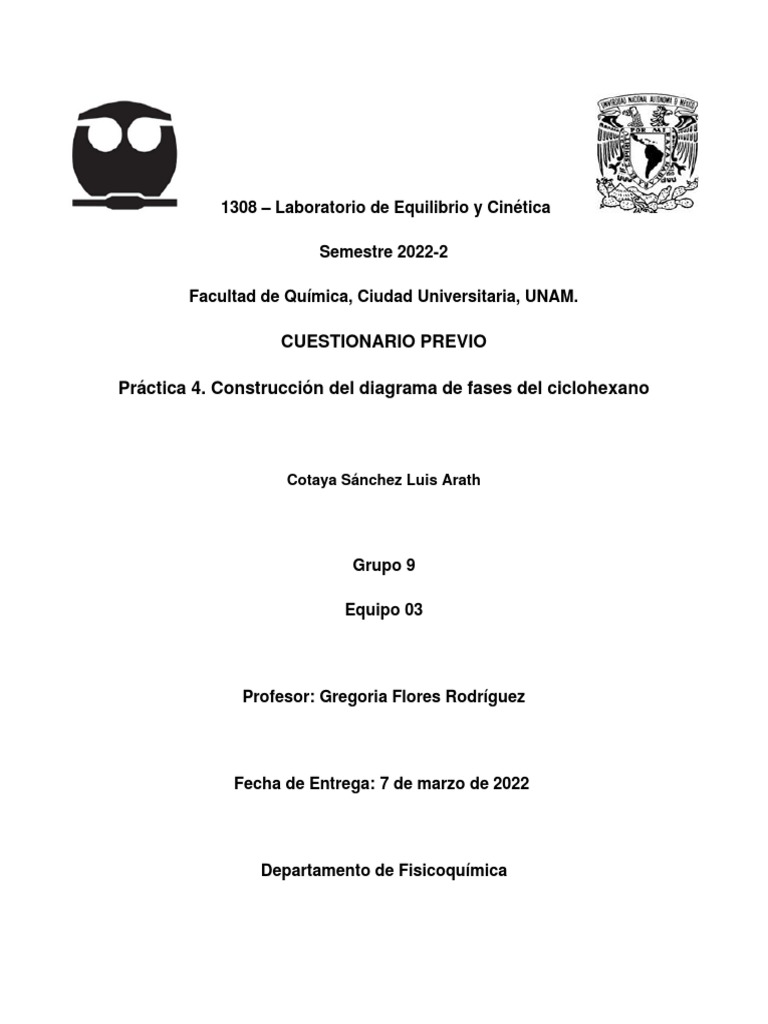

1308 – Laboratorio de Equilibrio y Cinética
Semestre 2022-2
Facultad de Química, Ciudad Universitaria, UNAM.
CUESTIONARIO PREVIO
Práctica 4. Construcción del diagrama de fases del ciclohexano
Cotaya Sánchez Luis Arath
Grupo 9
Equipo 03
Profesor: Gregoria Flores Rodríguez
Fecha de Entrega: 7 de marzo de 2022
Departamento de Fisicoquímica
Práctica 3. Construcción del diagrama de fases del ciclohexano
OBJETIVO GENERAL
Interpretar el diagrama de fases de una sustancia pura, construido a partir de datos de
presión y temperatura obtenidos a través de diferentes métodos
OBJETIVOS PARTICULARES
a. Comprender la información que proporcionan la regla de las fases de Gibbs y la
ecuación de Clausius-Clapeyron.
b. Distinguir los equilibrios entre las diferentes fases (sólido, líquido, vapor).
c. Deducir las propiedades termodinámicas involucradas en la transición de fases.
PROBLEMA POR RESOLVER
Construir el diagrama de fases del ciclohexano a partir de datos obtenidos en la
literatura, experimentales y calculados
CUESTIONARIO PREVIO
1. Expresar la regla de las fases de Gibbs y explicar qué información proporciona en la
construcción del diagrama de fases.
Respuesta: La regla de las fases de Gibbs describe la relación algebraica que existe entre el
número de grados de libertad (L) o variables independientes termodinámicas en un sistema
cerrado en equilibrio (como por ejemplo la presión o la temperatura), el número de fases en
equilibrio (F) y el número de componentes químicos (C) del sistema. Esta regla establece la
relación entre esos 3 números enteros dada por:
𝐿=𝐶−𝐹+2
La regla de las fases de Gibbs proporciona información acerca del número de fases que pueden
coexistir en un sistema dado bajo unas condiciones de equilibrio.
2. Explicar los conceptos de componente, fase y grado de libertad.
Respuesta: Componente. El número de componentes de un sistema en equilibrio es el menor
número de sustancias implicadas de forma independiente en la composición de cada fase.
Fase. Parte homogénea del sistema, físicamente diferenciable y mecánicamente separable.
Grado de libertad. Un sistema está completamente definido cuando todas las variables intensivas
tienen un valor determinado. Para que esto ocurra deben fijarse un número mínimo de variables,
también intensivas, este número son los grados de libertad del sistema
3. Escribir las ecuaciones de Clapeyron y Clausius-Clapeyron, indicar el significado de los
términos que aparecen en ellas y explicar en qué casos de equilibrio de fases se aplica
cada una.
Respuesta: La ecuación de Clapeyron es la siguiente:
𝑑𝑃 Δ𝑆
=
𝑑𝑇 Δ𝑉
Donde dP es el cambio en la presión
dT es el cambio en la temperatura
Δ𝑆 es el cambio en la entropía
Δ𝑉 es el cambio de volumen
Las ecuaciones de Clausius-Clapeyron para los diferentes casos de equilibrios de fase son los
siguientes:
a) Equilibrio líquido-vapor
b) Equilibrio sólido-vapor
c) Equilibrio sólido-líquido
4. Explicar qué representa el punto triple en un diagrama de fases. Proporcionar dos
ejemplos.
Respuesta: El punto triple de un diagrama de fase representa la única combinación de
temperatura y de presión a la cual una sustancia pura puede existir simultáneamente como un
sólido, un líquido, y gas. Se representa por un único punto en el diagrama de fase en el cual los
tres estados están en equilibrio.
Ejemplos:
5. Definir los términos siguientes temperatura de fusión, temperatura de ebullición,
temperatura crítica, presión crítica, entalpía de fusión, de vaporización y de sublimación.
Respuesta:
Temperatura de fusión. Cuando un sólido cristalino se calienta, sus átomos vibran con más
energía. En cierto momento se alcanza una temperatura a la que estas vibraciones alteran el
orden de la estructura cristalina, los átomos pueden deslizarse unos sobre otros, el sólido pierde
su forma definida y se convierte en un líquido. Este proceso se llama fusión y la temperatura a la
que sucede es la temperatura de fusión.
Temperatura de ebullición. La temperatura de ebullición es aquella a la cual la presión de vapor
del líquido es igual a la presión externa. En este punto, el vapor no solamente proviene de la
superficie, sino que también se forma en el interior del líquido produciendo burbujas y turbulencia
que es característica de la ebullición.
Temperatura crítica. La temperatura crítica es la temperatura límite por encima de la cual un gas
miscible no puede ser licuado por compresión. Por encima de esta temperatura no es posible
condensar un gas aumentando la presión.
Presión crítica. La presión crítica es una característica de cualquier sustancia, que define el
campo en el que esta puede transformarse en vapor en presencia del líquido correspondiente.
Entalpía de fusión. Es el calor necesario para pasar un mol de sólido a líquido.
Entalpía de vaporización. Es el calor necesario para pasar un mol de líquido a gas.
Entalpía de sublimación. Es el calor necesario para pasar un mol de sólido a gas.
6. Investigar en la literatura los datos siguientes para el ciclohexano
PROPIEDADES FÍSICAS Y QUÍMICAS DE LAS SUSTANCIAS
Hielo (H2O)
• Estado físico: sólido
• Color: Incoloro
• Olor: Inodoro
• Punto de fusión/punto de congelación: 0 ºC
• Punto de ebullición o punto inicial de ebullición e intervalo de ebullición: 100 ºC a 1.012 hPa
• Densidad: 1 g/cm3 a 20 ºC
• Toxicidad: No se clasificará como peligroso para el medio ambiente acuático.
Ciclohexano (C6H12)
• Estado físico: líquido
• Color: incoloro
• Olor: Dulce y acre
• Punto de fusión/punto de congelación: 7 ºC
• Punto de ebullición o punto inicial de ebullición e intervalo de ebullición: 80.75 ºC a 1.012 hPa
• Densidad: 0.779 g/cm3 a 20 ºC
• Toxicidad: tiene una baja toxicidad aguda por vía oral, cutánea o por inhalación. El ciclohexano
puede provocar la pérdida de grasas y acelerar la tasa de penetración cutánea de otros agentes
PICTOGRAMAS DE LAS SUSTANCIAS
Hielo (H2O)
El hielo no cuenta con un pictograma.
Ciclohexano (C6H12)
GHS07: Toxicidad aguda categoría 4. (peligro al inhalar)
PALABRAS CLAVE
1. Ciclohexano
2. Sustancia pura
3. Punto triple
4. Diagrama de fases
5. Regla de las fases de Gibbs
IDEAS PRINCIPALES
• El equilibrio sólido-líquido es el que se realizará experimentalmente por cada equipo
• Las variables son el volumen (dependiente), la temperatura (independiente)
• Tener en cuenta que la presión y la temperatura son propiedades que pueden influir fuertemente
en la transición de fases
• La ecuación de Clausius-Clapeyron interpreta y obtiene la propiedad termodinámica que influye
en la presión
• Se utilizarán diversas ecuaciones relacionadas con el cálculo de la entalpía de vaporización a
partir de P y T en condiciones estándar y en las condiciones experimentales en el lugar de
trabajo.
REFERENCIAS
• DIDEVAL. (Diciembre 2014). HOJA DE DATOS DE SEGURIDAD (HDS). Recuperado (01/
Oct/2021) de la base de datos [Link]
[Link]
• CONSTRUCCIÓN DEL DIAGRAMA DE FASES DEL CICLOHEXANO. Recuperado (01/Oct/ 2021) de la base de
datos
[Link]
%20fases%[Link]
• Navarro, A. (Noviembre 2016). Construcción de diagrama de fases del ciclohexano.
Recuperado (01/Oct/2021) de la base de datos [Link]
diagrama-de-fases-del-ciclohexano/
• Téllez, M., Domínguez, R., Valverde, C., Vega, A. (2021). EQUILIBRIO ENTRE FASES
