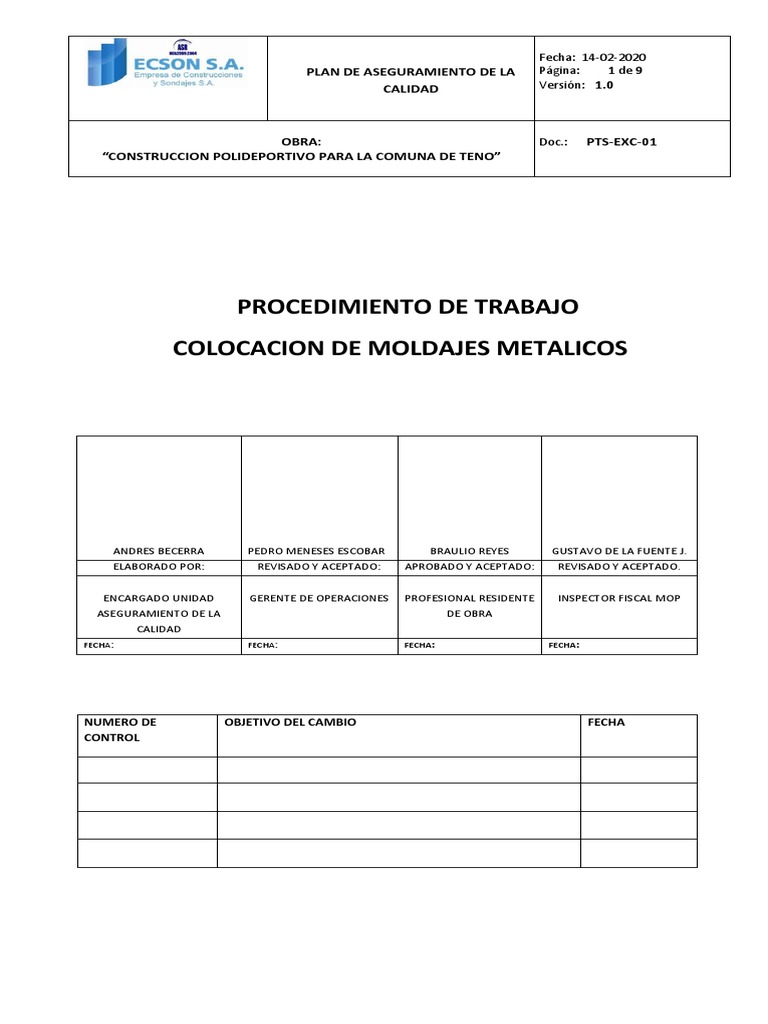

Fecha: 14-02-2020

PLAN DE ASEGURAMIENTO DE LA Página: 1 de 9

CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

PROCEDIMIENTO DE TRABAJO
COLOCACION DE MOLDAJES METALICOS

ANDRES BECERRA PEDRO MENESES ESCOBAR BRAULIO REYES GUSTAVO DE LA FUENTE J.

ELABORADO POR: REVISADO Y ACEPTADO: APROBADO Y ACEPTADO: REVISADO Y ACEPTADO.

ENCARGADO UNIDAD GERENTE DE OPERACIONES PROFESIONAL RESIDENTE INSPECTOR FISCAL MOP

ASEGURAMIENTO DE LA DE OBRA
CALIDAD
FECHA: FECHA: FECHA: FECHA:

NUMERO DE OBJETIVO DEL CAMBIO FECHA

CONTROL
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 2 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

Índice
1. OBJETIVO................................................................................................................................................2
2. ALCANCE.................................................................................................................................................2
3. DEFINICIONES.........................................................................................................................................2
4. NORMATIVA APLICABLE.........................................................................................................................3
5. RESPONSABILIDADES.................................................................................................................................3
Encargado del Departamento de Prevención de Riesgos:...........................................................................3
Residentes de Obra:....................................................................................................................................3
Supervisores/Jefe de Obra..........................................................................................................................4
Personal en General:...................................................................................................................................4
Conductores................................................................................................................................................4
Encargado Aseguramiento de la Calidad.....................................................................................................5
6. EQUIPOS, HERRAMIENTAS Y MAQUINARIA A UTILIZAR..........................................................................5
7. ELEMENTOS DE PROTECCION....................................................................................................................5
8. DESCRIPCION Y METODOLOGÍA DE LAS ACTIVIDADES.............................................................................5
9. REGISTROS.................................................................................................................................................9
10. PREVENCION Y RIESGOS ASOCIADOS......................................................................................................9
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 3 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

1. OBJETIVO

Definir las medidas preventivas en las operaciones que involucra esta actividad, minimizando los
riesgos inherentes, evitando lesiones a personas, daños a equipos e instalaciones, reforzando los
enlaces y comunicaciones, procurando de tal forma no entorpecer las actividades de terceros y
además establecer un método de construcción seguro en la correcta ejecución de los trabajos de obras
civiles en el proyecto.

2. ALCANCE

Las obras comprendidas en este ítem consisten en el suministro de todos los materiales y todas las
faenas de confección y colocación de los moldajes, alzaprimas, andamios, carreras, amarras, fijaciones,
desmoldantes y, en general, todo lo necesario para ejecutar los encofrados que servirán para moldear
el hormigón de las estructuras, conforme a los alineamientos, cotas y dimensiones especificadas en los
planos del proyecto.

3. DEFINICIONES

No aplica.

4. NORMATIVA APLICABLE

No aplica

5. RESPONSABILIDADES

Encargado del Departamento de Prevención de Riesgos:

• Será responsable de preocuparse, de visualizar anomalías o incumplimientos al Procedimiento de

Trabajo establecido, como así también de la seguridad y de la buena ejecución del trabajo de
acuerdo a las normativas, interiorizarse de las actividades durante sus visitas a la obra, para prever
cualquier imprevisto en torno a la Higiene, ambiente y seguridad.
• Confeccionar los procedimientos de trabajo en los puntos relativos a higiene y seguridad.
• Capacitar al personal respecto a los riesgos, medidas preventivas y procedimientos de trabajo
seguro.
• Capacitar al personal en el uso y cuidado de los elementos de protección personal.
• Identificar, evaluar y controlar riesgos existentes en el frente de trabajo.

Residentes de Obra:

• Responsables de la ejecución directa de los trabajos de operación de acuerdo a las directrices

establecidas en este procedimiento.
• Responsables por atender y transmitir a sus subordinados las directrices operacionales y de
control de riesgos consideradas en este documento.
• Dar a conocer a los trabajadores el procedimiento de trabajo.
• Asegura el fiel cumplimiento de los procedimientos, especificaciones técnicas y órdenes.
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 4 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

• Mantener el avance de la obra respetando el cronograma de actividades.

Supervisores/Jefe de Obra

• Responsable por registrar las actividades operacionales y de control establecidas para los procesos
operacionales.
• Responsable por distribuir los trabajos y tareas del personal de acuerdo a la categoría y capacidad
de cada uno, así como también conocer y dominar y hacer cumplir las normas, instrucciones y
exigencias de prevención, higiene y seguridad.
• Responsable por aclarar dudas a sus subordinados y ordenar el trabajo específico, controlar los
stocks de materiales e insumos, existentes en bodega, para evitar paralizaciones por falta de los
mismos.
• Responsable por los informes de avances e informar al profesional a cargo de la obra, sobre las
novedades ocurridas en terreno, del avance de las actividades y del cumplimiento del programa.

Personal en General:

• Serán responsables de preocuparse en todo momento de su seguridad, la de sus compañeros y de

la buena ejecución del trabajo de acuerdo a las instrucciones de su supervisor directo. Es su
obligación ejecutar el trabajo de acuerdo a los procedimientos establecidos y/o las instrucciones
entregadas por su supervisor o encargado de obra.

• Deben hacer saber a su supervisor o encargado de obra cualquier duda con respecto al trabajo a
ejecutar. En particular deben dar a conocer cualquier duda que tengan con respecto a la seguridad
de los procedimientos establecidos, su preparación para las tareas encomendadas y la calidad de
los materiales y herramientas a emplear.

Es responsabilidad de todo trabajador utilizar los Elementos de Protección Personal (EPP) que
le fueron entregados como así también exigirlos en caso que no se le hubieran dado, y no permitir
que se haga caso omiso al uso del EPP en tal caso no debe permitir iniciar las labores al trabajador
que adopte esta posición.

Conductores

• Realizar correctamente la conducción del vehículo asignado a su cargo.

• Es responsable del correcto uso y mantención del vehículo a su cargo, así como de cumplir con los
procedimientos aplicables.
• Realizar las tareas asignadas por su jefe directo, usando adecuadamente los bienes, equipos y
herramientas Asignados.
• Cumplir con las políticas, normas y procedimientos institucionales.
• Informar oportunamente al supervisor que se encuentre a cargo de la Faena cualquier evento que
afecte el normal funcionamiento de los equipos asignados.
• Realizar los trabajos asignados velando por una ejecución eficiente y el óptimo aprovechamiento
de los recursos
• Resguardar y mantener las condiciones y normas de orden, higiene y seguridad, acorde a las
políticas normas y procedimientos de la empresa.
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 5 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

Encargado Aseguramiento de la Calidad.

 Es responsable de registrar las actividades realizadas en los protocolos indicados y generar los
registros.

6. EQUIPOS, HERRAMIENTAS Y MAQUINARIA A UTILIZAR

EQUIPOS MAQUINARIA HERRAMIENTAS

Andamios Alzahombre Martillos

Escaleras Chuzo

Combos

Taladro

7. ELEMENTOS DE PROTECCION

BASICO ESPECIFICO

Zapatos de seguridad Arnes de seguridad

Casco

Antiparras

Guantes de goma

Chaleco reflectante

8. DESCRIPCION Y METODOLOGÍA DE LAS ACTIVIDADES

 Los moldajes podrán ser de madera, acero u otro material o combinaciones de ellos que
garanticen un comportamiento adecuado, éstos deberán ser aprobados previamente por Jefe de
Obra. Se podrán forrar con madera terciada tanto los moldes de madera como los metálicos. Por
el contrario, no se permitirá el uso de láminas o planchas metálicas para forrar madera.
 Sólo deberán utilizarse maderas de la clase y calidad adecuadas y cuyo tratamiento o
recubrimiento no produzcan ataques químicos o cambios de colores en las superficies del
hormigón.
 Las planchas metálicas que queden en contacto con el hormigón deberán tener una
superficie perfectamente lisa, libre de abolladuras, dobladuras u otras imperfecciones que
produzcan irregularidades fuera de las tolerancias especificadas. Las cabezas de los pernos y
remaches deberán ser avellanadas.
 Cuando la superficie del hormigón se especifique con Terminación Corriente, el moldaje
usado en su confección se podrá fabricar de cualquier material resistente y que impida la fuga de
la lechada al vibrar el hormigón.
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 6 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

 Cuando la superficie del hormigón se especifique con Terminación Especial, el moldaje a

emplear en su confección deberá ser fabricado con madera cepillada, madera terciada o planchas
metálicas.
 Cuando lo indique el Proyecto, el moldaje deberá disponerse de forma tal, que todos los
cantos vivos de las estructuras queden achaflanados.
 En el caso de moldajes metálicos, las planchas usadas deberán ser de un espesor tal, que
los moldes permanezcan indeformables. Todos los pernos serán de cabeza perdida. Las grapas,
pasadores y otros dispositivos de conexión deberán estar diseñados para mantener los moldes
rígidamente juntos y para permitir su retiro sin producir daños en el concreto. Los moldes
metálicos deberán mantenerse libres de óxido, grasa u otras materias extrañas que puedan
afectar al hormigón.
 Los andamios tendrán que cumplir con las condiciones de seguridad utilizando maderas, en
calidad y cantidad, aprobadas por el Jefe Obra.

4.1. Confección

 Se deberá presentar planos detallados de los moldes, alzaprimados, andamios y carreras

que se propone utilizar, debiendo ser aprobados por el Jefe Obra antes de proceder a su
confección.
 En el diseño del moldaje deberá considerarse la velocidad y método de colocación del
hormigón, las cargas estáticas (tanto vivas como muertas), las cargas dinámicas y de impacto
provenientes de las faenas de colocación y vibrado del hormigón.
 El sistema de moldajes deberá diseñarse cumpliendo con la forma y dimensiones de los
elementos establecidos en los planos del proyecto. Además se deberá asegurar una resistencia al
empuje hidrostático del hormigón tal que el sistema de moldaje utilizado no genere desviaciones
dimensionales no admisibles.
 Los largueros y vigas para sostener los moldes deberán diseñarse en forma tal, que la
deflexión bajo plena carga no sobrepase de 1/500 del tramo, para lo cual deberán contemplarse
las contraflechas adecuadas.
 Las paredes de los moldajes deben ser lisas y libres de fallas puntuales que puedan afectar
la terminación de los elementos de hormigón.
 Todos los sistemas de soportes de moldaje deberán contar con dispositivos que permitan
su retiro sin golpes que puedan dañar la estructura.
 En general, los moldes deberán disponer de bordes achaflanados con el objeto de no dejar
cantos vivos al descubierto.
 Los elementos de sujeción de los moldajes deberán ser diseñados de modo que ningún
elemento metálico quede embebido en el hormigón a menos de 25 mm de la superficie.
 Los separadores para materializar el recubrimiento de las armaduras deberán ser de
plástico, mortero o similares y cumplir con el recubrimiento especificado en el proyecto.

4.2. Colocación

El área donde se instalarán los moldajes deberá estar libre de cualquier obstáculo, que impida un
correcta colocación de estos.

Los soportes del moldaje deberán ser fundados con elementos que aseguren su firmeza e
indeformabilidad. Estos elementos serán diseñados para soportar la carga máxima a que puedan
ser sometidos. Todos los sistemas de soporte deberán construirse de modo que permitan un
descimbre seguro y fácil, para lo cual se apoyarán en cuñas, cajas de arena, tornillos u otros
dispositivos adecuados.
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 7 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

Los moldajes deberán quedar correctamente apuntalados y unidos de forma tal que se asegure la
suficiente estanquidad para impedir fugas de pasta de cemento o lechada.
Los arriostramientos deberán evitar todo movimiento de los moldes durante las etapas de
colocación y fraguado del hormigón.

A todos los moldajes se les deberá aplicar, en la cara que quedará en contacto con el hormigón, un
compuesto que impida la adherencia entre ellos. Este desmoldante podrá consistir en un aceite
mineral u otro compuesto aprobado, que no manche la superficie y cuyo efecto no impida la
adherencia futura del hormigón con revoques u otros hormigones.

Previo a la colocación del hormigón, el moldaje deberá ser mojado en todos sus costados.

Deberá ser aprobado por el Jefe de Obra la utilización de moldajes usados con anterioridad,
verificando la limpieza de todo el hormigón adherido a las superficies y su rigidez.

Cualquier tipo de amarra metálica utilizada deberá situarse, por lo menos 5.0 cm desde la
superficie del hormigón. Una vez retirado el moldaje se procederá a rellenar las cavidades
resultantes con un mortero de cemento, de modo tal que la superficie del hormigón quede sana,
lisa, pareja y de color uniforme. No se aceptará el uso de amarras ordinarias de alambre.

4.3. Desmolde

El retiro de los moldajes debe realizarse sin producir sacudidas, choques ni destrucción de aristas,
esquinas o de la superficie del hormigón.

9. REGISTROS

Se generarán los siguientes registros: protocolos de colocación de moldajes y difusión de la

actividad.

10. PREVENCION Y RIESGOS ASOCIADOS

MOLDAJE Y USO DE → Caídas al mismo nivel. → Certificacion de equipo

HORMIGONADO EQUIPOS Y → Caídas distinto nivel → Certificado de mantenciones vigente
HERRAMIENTAS → Heridas cortantes. → Chequeo de equipos.
→ Sobreesfuerzos. →Capacitar e instruir al personal involucrado sobre las
→ Colision medidas de operación y medidas de seguridad de
→ Golpes por y conrtra. equipos dentro del proyecto.
→ Atropello → Capacitar e instruir al personal acerca de los
→ Colision peligros en la operación de equipos y maquinarias
→ Volcamiento → Coordinación de los equipos de trabajo involucrados
en el área de ejecución.
→ Evaluación e identificación de los peligros y riesgos
en el área de trabajo, para la correcta señalización,
restricción y advertencias.
COLOCACION → Caídas al mismo nivel. → Certificacion de equipo
DE MOLDAJES → Caídas distinto nivel → Certificado de mantenciones vigente
→ Contacto con obj → Chequeo de equipos.
cortantes. →Capacitar e instruir al personal involucrado sobre las
→ Sobreesfuerzos. medidas de operación y medidas de seguridad de
→ Proyeccion de equipos dentro del proyecto.
particulas → Capacitar e instruir al personal acerca de los
→ Golpes por y contra. peligros en la operación de equipos y maquinarias
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 8 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

→ Atropello → Coordinación de los equipos de trabajo involucrados

→ Colision en el área de ejecución.
→ Volcamiento → Evaluación e identificación de los peligros y riesgos
en el área de trabajo, para la correcta señalización,
restricción y advertencias.
HORMIGONADO → Caidas a mismo Nivel. → La superficie de trabajo debe estar libre de objetos
DE PLANTA → Choque. o materiales que impidan el normal flujo de personas.
→ Atropello. → Se debe utilizar barreras duras para delimitar la
→ Caidas a distinto nivel excavación existente.
→ Golpes a estructuras → Se debe tener sumo cuidado con el movimiento de
cercanas. las maquinarias, entibaciones y trabajos de izaje en el
→ Golpes por y contra. lugar de trabajo.
→ Instalar señaletica y delimitaciones, procurando no
entorpecer visualmente el transito de vehiculos.
→ Revisar las condiciones del terreno y estar siempre
acompañado
→ Revisar con anticipación si existe alguna línea o
instalación eléctrica subterránea o aérea, verificar si
esta debidamente aislada y que no toma contacto con
la superficie metálica.
→ Utilizar en todo momento de la maniobra o faena la
protección ocular.
→ Al momento de Transportar y descargar equipos o
materiales hacerlo de forma correcta las posiciones
ergonómicas recomendadas de carga y descargas.
→ Verificar que los trabajos se realicen fuera del área
de la excavación
→ Asegurarse que el arriostramiento se encuentre en
condiciones de soportar la presión del terreno.
CARGA Y → Atrapamiento. → Usar EPP (casco, zapatos, guantes, legionario,
DESCARGA DE → Golpeado por. protector solar, camisa o polera manga larga).
MATERIALES → Caídas mismo nivel. → Mantener el área de giro del camión pluma
→ Caídas distinto nivel. señalizada.
→ Aplastamiento. → Mantener áreas de circulación señalizadas y
→ Caída de carga. despejadas.
→ Quemaduras, → Verificar capacidad de carga y estado de los
insolación, fatiga y equipos de izaje por personal calificado.
deshidratación. → Uso de vientos para guiar la carga.
→ Cortes → Evitar el ingreso de personal que no participa en la
actividad.
→ Concentración en el trabajo.
→ Se utilizarán escalas para acceder a los puntos
altos, la que debe estar sujeta por una persona.
→ No se operará el brazo hidráulico si existe viento
superior a 30 Km/hora.
→ No se operará con equipo mecanizado a una
distancia menor a 5 metros de lineas energizadas.
→ Mantener agua para hidratarse y realizar pausas en
los trabajos. →
No transitar bajo cargas suspendidas
 Fecha: 14-02-2020
PLAN DE ASEGURAMIENTO DE LA Página: 9 de 9
CALIDAD Versión: 1.0

OBRA: Doc.: PTS-EXC-01

“CONSTRUCCION POLIDEPORTIVO PARA LA COMUNA DE TENO”

TRANSITO → Volcamiento. → Transitar por vías indicadas.

PEATONAL → Choque. → Estar atento a las condiciones del trafico en el
→ Atropello. camino.
→ Caida distinto nivel.
→ Delimitacion de areas de trabajo.

TRANSITO → Volcamiento. → Transitar por vías delimitadas y despejadas.

VEHICULAR → Choque. → Estar atento a las condiciones trafico en el camino.
→ Atropello. → Delimitacion areas de trabajo.
RADIACION UV → Cancer de piel → Uso de bloqueador solar.
→ Uso de Cubre nuca.
→ Uso de ropa adecuada. Manga larga.
