Resumen tecnológico 6: Tomografía computarizada de rayos X

Tomografía se deriva de las palabras griegas a mi ( significa sección o rebanada) y graphia es decir, escritura). Tomografía computarizada, también conocida como Tomografía
computarizada o Análisis de gato ( para tomografía axial computarizada), se refiere a una técnica capaz de generar imágenes en 3-D de las propiedades de atenuación
(absorción) de rayos X de un objeto. Esto contrasta con la técnica tradicional de rayos X que produce sólo un perfil 2-D del objeto (fig. T6-1). CT fue inventado en 1972 por
un ingeniero eléctrico británico Godfrey Hounsfeld e independientemente por Allan Cormack , un físico estadounidense nacido en Sudáfrica. Los dos inventores
compartieron 1979 Premio Nobel de Fisiología o Medicina . Entre las técnicas de diagnóstico por imagen, la TC tiene la ventaja decisiva de tener la sensibilidad para
obtener imágenes de partes del cuerpo en una amplia gama de densidades, desde tejidos blandos hasta vasos sanguíneos y huesos.

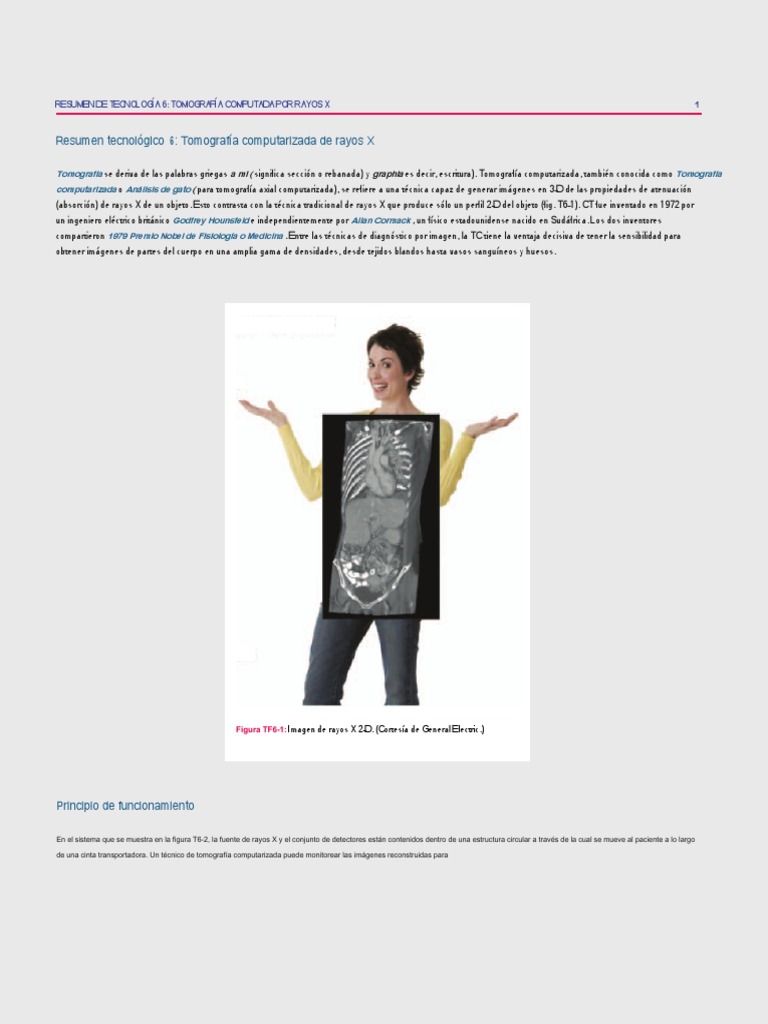

Figura TF6-1: Imagen de rayos X 2-D. (Cortesía de General Electric.)

Principio de funcionamiento

En el sistema que se muestra en la figura T6-2, la fuente de rayos X y el conjunto de detectores están contenidos dentro de una estructura circular a través de la cual se mueve al paciente a lo largo

de una cinta transportadora. Un técnico de tomografía computarizada puede monitorear las imágenes reconstruidas para
2 RESUMEN DE TECNOLOGÍA 6: TOMOGRAFÍA COMPUTADA POR RAYOS X

asegúrese de que no contengan artefactos tales como rayas o secciones borrosas causadas por el movimiento por parte del paciente durante el proceso de
medición.
Un escáner CT utiliza un Fuente de rayos X con una ranura estrecha que genera una Haz en abanico , lo suficientemente ancho para abarcar la extensión del
cuerpo, pero sólo unos pocos milímetros de grosor [Figura T6-3 (a)]. En lugar de grabar el haz de rayos X atenuado en una película, es capturado por una matriz de unos
700 detectores . La fuente de rayos X y el conjunto de detectores están montados en un marco circular que gira en pasos de una fracción de grado durante una 360 ◦ rodee
al paciente, registrando cada vez un perfil de atenuación de rayos X desde una perspectiva angular diferente. Normalmente, se registran 1.000 de estos perfiles por cada
corte transversal delgado de anatomía. En la tecnología actual, este proceso se completa en menos de 1 segundo. Para obtener imágenes de una parte completa del
cuerpo, como el pecho o la cabeza, el proceso se repite en varios cortes (capas), lo que normalmente tarda unos 10 segundos en completarse.

Figura TF6-2: Escáner CT.

Reconstrucción de imágenes

F
× o700
cada
canales
corte anatómico,
detectores).elCada
escáner
medición
CT genera
representa
en el orden
la atenuación
de 7 × 10
de5 trayectoria
medicionesintegrada
(1000 orientaciones
para el haz angulares
estrecho
entre la fuente de rayos X y el detector [Fig. T6-3 (b)], y cada elemento de volumen ( vóxel) contribuye a 1,000 tales
RESUMEN DE TECNOLOGÍA 6: TOMOGRAFÍA COMPUTADA POR RAYOS X 3

vigas de medición. Las máquinas de TC comerciales utilizan una técnica llamada retroproyección filtrada para "reconstruir" una imagen de la tasa de atenuación
de cada vóxel en el corte anatómico y, por extensión, para cada vóxel en todo el órgano del cuerpo. Esto se logra mediante la aplicación de un sofisticado
proceso de inversión de matrices. En la figura T6-3 (c) se muestra una imagen de TC de muestra del cerebro.

radiografía

fuente Haz en abanico

de rayos X

Detector
formación

Computadora

y monitorear

(a) escáner CT

Fuente de rayos X

Voxel

Detector

(b) El detector mide la atenuación integrada

a lo largo de la trayectoria anatómica (c) Imagen de TC de un cerebro normal

Figura TF6-3: Elementos básicos de un escáner CT.
