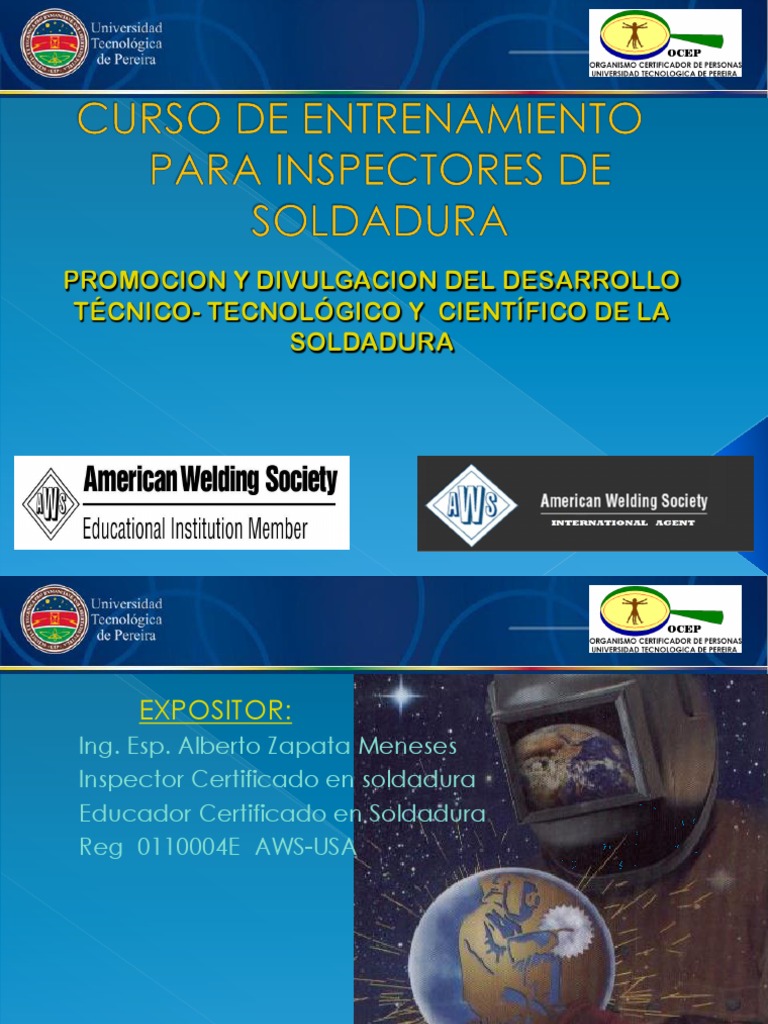

PROMOCION Y DIVULGACION DEL DESARROLLO

TÉCNICO- TECNOLÓGICO Y CIENTÍFICO DE LA

SOLDADURA
 EXPOSITOR:
Ing. Esp. Alberto Zapata Meneses
Inspector Certificado en soldadura
Educador Certificado en Soldadura
Reg 0110004E AWS-USA
AMERICAN WELDING SOCIETY

AWS
 ¿Quién es el inspector de
soldadura?

El inspector de soldadura es una persona

involucrada en la determinación de la calidad
de la soldadura, RESPONSABLE de evaluar la
conformidad integral con referencia estricta en:
Códigos, especificaciones o estándares
aplicables.
 La principal actividad del Inspector de
Soldadura, es la «comprobación» de que las
uniones soldadas inspeccionadas por ellos,
cumplen con los requisitos establecidos en
planos, especificaciones, códigos, normas o
cualquier otro documento que explícitamente
le sea aplicable.
 Las actividades del Inspector Certificado en Soldadura, están
reguladas por diversas normas, entre ellas:

Norma ANSI Z 49-1 API 653

Normas OSHAS API 1104
ANSI/AWS D 1.1 ANSI/ASME B 31.3
ANSI/AWS D 1.2 ANSI/ASME B 31.4
ANSI/AWS D 1.3 ANSI/ASME B 31.8
ANSI/AWS D 1.4 ASME Sección I,
ANSI/AWS D 1.5 ASME Secc. VIII, Div. 1
ANSI/AWS D 1.8 ASME Secc. VIII, Div. 2
ANSI/AWS D 17.1 ASME Sección IX
API 650
 ACTITUD DEL CWI

En principio, y tal vez la cualidad más

importante, sea su actitud profesional.
Pues sus decisiones deben ser justas,
imparciales y consistentes.
CUALIDADES DEL INSPECTOR EN SOLDADURA
 EL INSPECTOR DE SOLDADURA

1. ACTITUD PROFESIONAL

* Determina el respeto y la colaboración

* Genera la habilidad para tomar decisiones basadas en los
hechos
* Toma decisiones:
 Objetivas, imparciales, consistentes
 Basadas en hechos comprobables
 Basadas en los criterios de aceptación de los
códigos, especificaciones y documentos de
fabricación
 EL INSPECTOR DE SOLDADURA

2. CONOCIMIENTOS BÁSICOS

 Con buenos conocimientos se gana el respeto y la

cooperación
 Puede predecir los tipos de discontinuidades
 Puede monitorear las variables críticas de los
procedimientos de soldadura para prevenir problemas
 Conocimientos básicos en Ensayos Destructivos y No
Destructivos
 EL INSPECTOR DE SOLDADURA

3. DESTREZAS Y HABILIDADES

 Habilidad para utilizar los distintos documentos que

contienen los requisitos de las soldaduras: planos,
normas, códigos, especificaciones, guías.
 Destreza para efectuar las inspecciones respondiendo:
qué, cuándo, dónde y cómo.
Habilidad para interpretar los criterios de aceptación bajo
los cuales debe ser juzgada la calidad de una soldadura.
 EL INSPECTOR DE SOLDADURA

4. DESARROLLO DE HÁBITOS

 Ejecutar su trabajo de una manera segura, precisa y

rápida
 Disponer de las herramientas mínimas de inspección
(linterna, lupa, flexómetro, galgas de medición de
soldadura, tizas térmicas, marcadores indelebles, libreta
de anotaciones, esfero)
 Trabajar en forma segura para evitar accidentes
 Adquirir experiencia
 Requerimientos éticos para
el inspector de soldadura

• Actuar con completa honestidad e integridad mientras

realiza su trabajo
• Las decisiones de un inspector de soldadura deben estar
basadas en hechos totalmente contrastables
• Los inspectores deben realizar solamente aquellos trabajos
para los que están debidamente calificados.
• En situaciones donde se requiera un pronunciamiento
público, el inspector puede solicitar el asesoramiento de un
representante legal antes de expresar su opinión. «En lo
posible evitarlos».
Si se comete un error en un
reporte escrito a mano, puede
ser tachado con una sola
línea (el error no debe ser
borrado).

Esta acción correctiva debe

ser después indexada y
fechada.
El inspector de soldadura
como comunicador
Programas de certificación
de personal AWS

ANSI/AWS QC-G
 Ejemplo:

NORMA SECTORES DE
AREA CERTIFICADO NIVEL NUMERAL ALCANCE VIGENCIA
APLICABLE ENSAYO ACTIVIDAD

Parte A:
Examen de
fundamentos en
QC1 / 2007 1 al 16 soldadura (minimo 150 Industria petrolera (Linea de
tubería para transporte de Realizar inspección bajo la
preguntas, minimo
gas, petróleo y de supervisión de un inspector
porcentaje de instalaciones relacionadas) nivel III (SCWI) o inspector
respuestas correctas Industria de recipientes a nivel II (CWI) y dentro de su
Soldadura Inspector I (CAWI) presión rango visual y de audición
3 años
60%)
Industria de la construcción directa, conforme es
Parte B:
Industrtia automotriz definido para inspector nivel
Práctico(minimo 46 Industria aeroespacial I (CAWI) en AWS B5.1
1 al 8 preguntas, minimo
B5.1 / 2003 Industria metalmecánica
Anexos A y B
porcentaje de
respuestas correctas
60%)
1. Cumplimiento de
requisitos

REQUISITOS AWS PARA CANDIDATOS A CWI

EXPERIENCIA
PERTINENTE A
SOLDADURA

Hasta grado Octavo 12 años

Grado Noveno 9 años Anexar titulo

Grado de Bachiller o equivalente Anexar titulo

5 años
Bachiller más un año de ingeniería
o curso en escuela técnica o uno
o más años de educación Anexar titulo
4 años
vocacional y entrenamiento en
currículo de soldadura

Bachiller con dos o más

años de cursos de
3 años Anexar titulo
ingeniería/tecnología o
formación técnica
Profesional en ingeniería,
Anexar titulo
tecnología o ciencias físicas 3 años

Presentar el formato de agudeza visual J2 debidamente diligenciado por

oftalmólogo/optómetra o profesional pertinente.
2. Examen Parte A:
Examen de fundamentos en soldadura
(mínimo 150 preguntas , mínimo
porcentaje respuestas correctas 72%)
3. Examen Parte B:
Práctico (46 preguntas, mínimo
porcentaje respuestas correctas 72%)

Parte B 46 72% Exámen práctico utilizando Kit de

inspección (fotos de radiografías-
ultrasonido-galgas y réplicas de
soldaduras)
4. Examen Parte C:
Manejo de Código ( Hasta 60 preguntas (de
acuerdo a código seleccionado) , mínimo
porcentaje respuestas correctas 72%)

Parte C 46 72% Exámen práctico utilizando Kit de

inspección (fotos de radiografías-
ultrasonido-galgas y réplicas de
soldaduras)
5. Decisión de certificación
- Evidencias de la evaluación- cumple.
- Entrega de certificado
