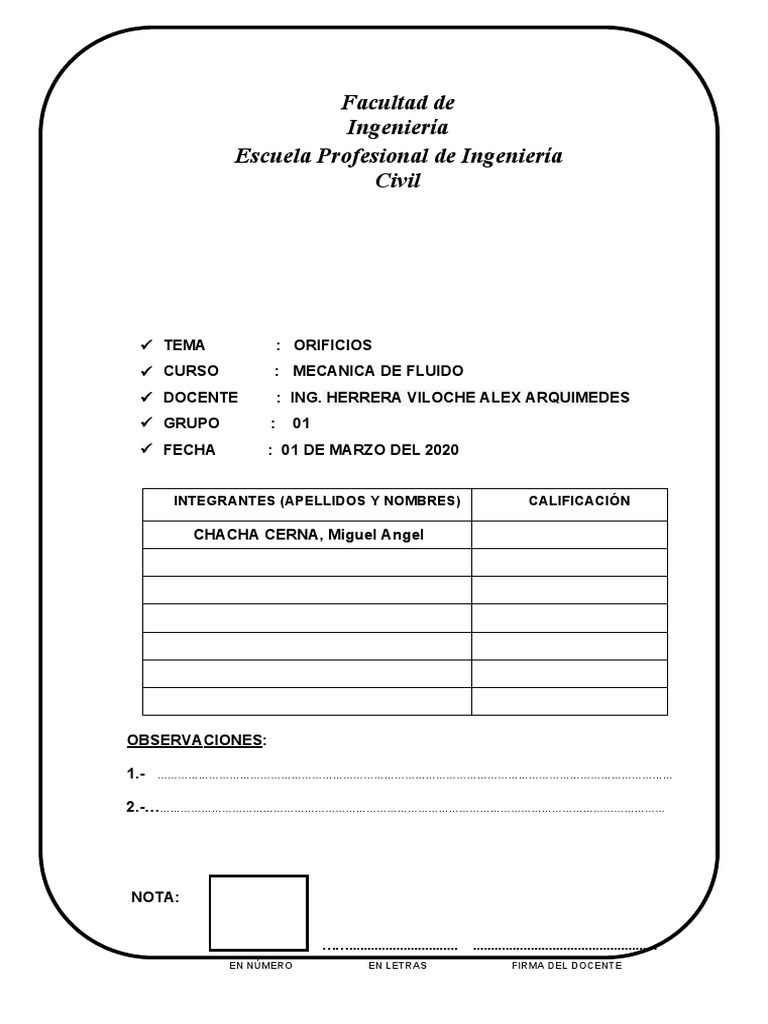

Facultad de

Ingeniería
Escuela Profesional de Ingeniería
Civil

 TEMA : ORIFICIOS
 CURSO : MECANICA DE FLUIDO
 DOCENTE : ING. HERRERA VILOCHE ALEX ARQUIMEDES
 GRUPO : 01
 FECHA : 01 DE MARZO DEL 2020

INTEGRANTES (APELLIDOS Y NOMBRES) CALIFICACIÓN

CHACHA CERNA, Miguel Angel

OBSERVACIONES:

1.- ……………………………………………………………………………………………………………………………………

2.-……………………………………………………………………………………………………………………………………

NOTA:

…….............................. ...................................................
EN NÚMERO EN LETRAS FIRMA DEL DOCENTE
 INDICE:

INTRODUCCION:.........................................................................................................................3
I. ORIFICIO................................................................................................................................4
II. USOS....................................................................................................................................4
III. CLASIFICACIÓN DE ORIFICIOS:.................................................................................4
1. SEGÚN EL ESPESOR DE LA PARED:..............................................................................4
a) Orificios de pared pegada...............................................................................................4
b) Orificio de pared gruesa...................................................................................................5
2. ORIFICIOS SEGÚN SU FORMA................................................................................................5
3. ORIFICIOS SEGÚN SUS DIMENSIONES RELATIVAS.................................................................5
4. SEGÚN EL NIVEL DEL LÍQUIDO AGUAS ABAJO:......................................................................6
a. Orificios con descarga libre:..............................................................................................6
b. Orificios con descarga ahogada o sumergidos:................................................................6
c. ORIFICIOS SUMERGIDOS PARCIALMENTE........................................................................6
d. Orificios de tubo...............................................................................................................7
IV. CÁLCULO DEL CAUDAL TEÓRICO EROGADO (TEOREMA DE TORRICELLI):......8
V. COEFICIENTES DE FLUJO...........................................................................................................9
1. Coeficiente de descarga Cd:..................................................................................................9
2. Coeficiente de velocidad Cv:................................................................................................10
3. Coeficiente de contracción Cc:............................................................................................10
VI. COEFICIENTES DE DESCARGA PARA BOQUILLAS:.................................................................12
VII. CALCULO DEL CAUDAL DE UN ORIFICIO..............................................................................13
VIII. EJEMPLOS.........................................................................................................................13
 INTRODUCCION:

En las instalaciones hidráulicas es necesario establecer el comportamiento del flujo en

todas las circunstancias que se puedan presentar en su trayectoria, en este caso un
orificio por donde se libera el agua. Teniendo en cuenta características ideales del
orificio que permiten modelar el comportamiento del este en función de sus propiedades
hidráulicas, tomando como base el cálculo de caudales y velocidades controladas, y
aspectos geométricos del elemento de la conducción. Por otra parte, se establecen
factores que son calculados a partir de las condiciones anteriores que permiten comparar
los resultados de esta práctica con valores comunes para este tipo de aditamento.
A la corriente líquida que sale del recipiente se la llama vena líquida o chorro. Si el
contacto de la vena líquida con la pared tiene lugar en una línea estaremos en presencia
de un orificio en pared delgada. Si el contacto es en una superficie se tratará de un
orificio en pared gruesa.
I. ORIFICIO

El orificio se utiliza para medir el caudal que sale de un recipiente o pasa a través
de una tubería. El orificio en el caso de un recipiente puede hacerse en la pared o
en el fondo. Es una abertura generalmente redonda, a través de la cual fluye
líquido y puede ser de arista aguda o redondeada. El chorro del fluido se contrae a
una distancia corta en orificios de arista aguda. Las boquillas están constituidas
por piezas tubulares adaptadas a los orificios y se emplean para dirigir el chorro
líquido. En las boquillas el espesor de la pared e debe estar entre 2 y 3 veces el
diámetro d del orificio.

II. USOS

La utilidad del orificio es descargar el caudal cuya

magnitud se desea calcular, por lo cual se supone que el
nivel del fluido en el recipiente permanece constante por
efecto de la entrada de un caudal idéntico al que sale, o
bien porque posea un volumen muy grande.

III. CLASIFICACIÓN DE ORIFICIOS:

1. SEGÚN EL ESPESOR DE LA PARED:

a) Orificios de pared pegada

Es un orificio de pared delgada si el

único contacto entre el líquido y la
pared es alrededor de una arista afilada
y e < 1.5d, como se observa en la
Figura III.2. Cuando el espesor de la
pared es menor que el diámetro (e < d)
no se requiere biselar
b) Orificio de pared gruesa

La pared en el contorno del orificio no tiene aristas afiladas y 1.5d < e <
2d. Se presenta adherencia del chorro líquido a la pared del orificio.

2. ORIFICIOS SEGÚN SU FORMA

Existen tres tipos de formas para orificios: Orificios circulares, orificios

rectangulares, orificios cuadrados.

3. ORIFICIOS SEGÚN SUS DIMENSIONES RELATIVAS

Según Azevedo, N y Acosta, A. Netto los orificios se pueden clasificar

según sus dimensiones relativas así: Orificios pequeños Si d < ⅓ H.
Orificios grandes Si d > ⅓ H. d: diámetro del orificio. H: profundidad del
agua hasta el centro del orificio.
4. SEGÚN EL NIVEL DEL LÍQUIDO AGUAS ABAJO:

a. Orificios con descarga libre:

En este caso el chorro fluye libremente en

la atmósfera siguiendo una trayectoria
parabólica

b. Orificios con descarga ahogada o sumergidos:

Cuando el orificio descarga a otro tanque cuyo nivel está por arriba del canto
inferior del orificio, se dice que la descarga es ahogada. El funcionamiento es
idéntico al orificio con descarga libre, pero se debe tener en cuenta que la carga
∆h se mide entre la lámina de flujo antes y después del orificio

c. ORIFICIOS SUMERGIDOS PARCIALMENTE

Son orificios sumergidos ajustables en los que el área de descarga puede

modificarse a voluntad, con el fin de acomodar el área a los distintos caudales
probables y necesarios.
d. Orificios de tubo

La salida del orifico está conectada a un tubo corto, es decir, el líquido no sale a
la superficie libremente inmediatamente, sino a un tubo de pequeña longitud
aproximadamente 2 0 3 veces el diámetro del orificio.
IV. CÁLCULO DEL CAUDAL TEÓRICO EROGADO (TEOREMA DE TORRICELLI):

De esta forma, aplicando la Ecuación de Continuidad y teniendo en cuenta un

coeficiente experimental µ “de descarga del orificio”, el cual consiste en una
función compleja menor a la unidad (disminuye, en consecuencia, el valor
teórico dado por la expresión) en la que influyen la viscosidad, la formación de
la sección contraída, la variación real de la velocidad en la misma
(consideramos el valor medio en la deducción), la forma de la sección, etc.; se
obtiene la expresión:

Q = ΩC VC = µΩ 2gh

En la que Ω es la sección real del orificio cuyas dimensiones, a diferencia de la

sección contraída, son de obtención inmediata. Cuando el orificio es en pared
delgada, no cometemos error apreciable si se adopta:

Q = 0,60 Ω 2gh

Las dos expresiones previas son aplicables al “Orificio Perfecto”, el que se

define como tal cuando se cumplen las siguientes condiciones:

a) Pared delgada, vertical y perpendicular al escurrimiento.

b) Velocidad de llegada despreciable (menor a 0,30 m/s)
c) Contracción de la vena completa, lo que implica suficiente distancia desde el
 fondo y los laterales (orificio cerca de los límites minimizan la contracción). d)
Idéntica presión (atmosférica generalmente, salvo casos muy particulares)
aguas arriba del orificio y alrededor de la vena fluida en caída.
e) Caída libre, no influenciada por los niveles aguas abajo.

Cuando el orificio no cumple con algunas de las propiedades enunciadas debe

ser corregido el coeficiente de gasto, el que se obtiene de los manuales
especializados y que se simboliza como Ci, donde i es el número asignado a
cada corrección, con lo que la expresión general queda entonces:

Q = µ C 1C 2......C n Ω 2g h =

Es oportuno señalar que, en el caso del orificio sumergido, el coeficiente de

gasto estará obviamente relacionado con la diferencia de niveles aguas arriba y
aguas abajo (∆h en la Figura 3). En particular, en el orificio de pared gruesa, la
vena líquida reanuda su contacto con la pared y consecuentemente el efecto de
“succión” o “Venturi” producido por la zona de menor presión (sombreada en
la Figura 1) mayora el coeficiente de gasto. En ese caso el producto del
coeficiente por el Ci correspondiente es aproximadamente 0,81; por lo que la
expresión queda:

Q = 0,81 Ω 2.g.h

Es decir que el orificio en pared gruesa eroga más caudal que en pared delgada,
por lo que cuando la función de este es erogar caudales importantes, ésta
constituye la solución obligada.

V. COEFICIENTES DE FLUJO

1. Coeficiente de descarga Cd:

Es la relación entre el caudal real que pasa a través del dispositivo y el caudal
teórico.
 Q: caudal.
Vr: velocidad real.
Ach: área del chorro o real.
Vt: velocidad teórica.
Ao: área del orificio o dispositivo.
H: carga hidráulica.

Este coeficiente Cd no es constante, varía según el dispositivo y el Número de

Reynolds, haciéndose constante para flujo turbulento (Re>105) como se observa
en la Ilustración 8: Variación de los coeficientes de descarga, velocidad y
contracción, con el número de Reynolds en un orificio circular. También es
función del coeficiente de velocidad Cv y el coeficiente de contracción Cc.

2. Coeficiente de velocidad Cv:

Es la relación entre la velocidad media real en la sección recta de la corriente

(chorro) y la velocidad media ideal que se tendría sin rozamiento.

3. Coeficiente de contracción Cc:

Relación entre el área de la sección recta contraída de una corriente (chorro) y el

área del orificio a través del cual fluye
Variación de los coeficientes de descarga, velocidad y contracción, con el número
de Reynolds en un orificio circular.
VI. COEFICIENTES DE DESCARGA PARA BOQUILLAS:
VII. CALCULO DEL CAUDAL DE UN ORIFICIO

Para determinar el caudal real en un orificio se debe considerar la velocidad y

el área reales, por tal razón se deben considerar los coeficientes de velocidad
Cv y contracción Cc.
