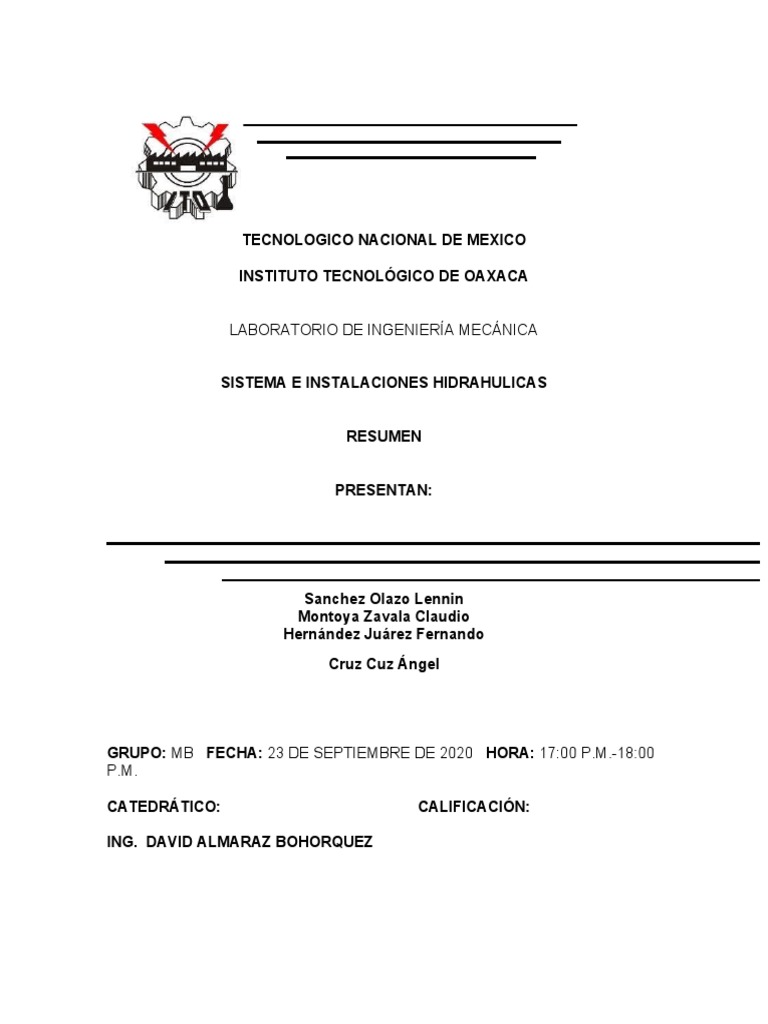

TECNOLOGICO NACIONAL DE MEXICO

INSTITUTO TECNOLÓGICO DE OAXACA

LABORATORIO DE INGENIERÍA MECÁNICA

SISTEMA E INSTALACIONES HIDRAHULICAS

RESUMEN

PRESENTAN:

Sanchez Olazo Lennin

Montoya Zavala Claudio
Hernández Juárez Fernando
Cruz Cuz Ángel

GRUPO: MB FECHA: 23 DE SEPTIEMBRE DE 2020 HORA: 17:00 P.M.-18:00

P.M.

CATEDRÁTICO: CALIFICACIÓN:

ING.  DAVID ALMARAZ BOHORQUEZ

 OAXACA DE JUÁREZ, OAXACA, SEPTIEMBRE DE 2020.

TECNOLOGICO NACIONAL DE MEXICO

INSTITUTO TECNOLÓGICO DE OAXACA

LABORATORIO DE INGENIERÍA MECÁNICA

SISTEMA E INSTALACIONES HIDRAHULICAS

RESUMEN CAPITULO 6

PRESENTAN:

Sanchez Olazo Lennin

GRUPO: MB FECHA: 23 DE SEPTIEMBRE DE 2020 HORA: 17:00 P.M.-18:00

P.M.

CATEDRÁTICO: CALIFICACIÓN:

ING.  DAVID ALMARAZ BOHORQUEZ

 OAXACA DE JUÁREZ, OAXACA, SEPTIEMBRE DE 2020.

ORIFICIOS
Orificios de grandes dimensiones o cargas pequeñas
En la deducción de la ecuación general
De los orificios se ha supuesto que la velocidad media de todas las partículas se
puede calcular a partir de la energía total H , al centro de gravedad de la sección v
contraída, lo cual es válido cuando el orificio es de pequeñas dimensiones en
comparación con su profundidad. Resulta conveniente investigar lo que sucede
cuando el orificio es de grandes dimensiones y se encuentra a poca profundidad.
Para lo anterior debe considerarse un orificio de forma cualquiera practicado en la
pared vertical de un recipiente y la notación que se indica en la Fig. 6.6.

De acuerdo con la Ecuación. (6 .4 ) el gasto que pasa por un elemento diferencial

de área es

donde H es la carga; al centro de gravedad del orificio.

El gasto total que pasa por el orificio es entonces:
Al desarrollar el binomio del integrando, si despreciamos los términos de orden
superior, resulta;

Coeficiente de velocidad, contracción y gasto en orificios de pared delgada.

Los coeficientes de velocidad, contracción y gasto, en un orificio, son básicamente
experimentales. Para hacer lo anterior, se designa como v, la velocidad de una
partícula sobre la semiesfera de radio R , cuya dirección es radial al centro de la
semiesfera. La superficie de la semiesfera vale

De la ecuación de continuidad se obtiene:

Substituyendo en esta ecuación:

Orificios con contracción incompleta
Se puede hablar de dos tipos de contracción incompleta en un orificio.
a) Cuando las paredes o el fondo del recipiente se encuentran a distancias
inferiores a 3D (D es el diámetro de los orificios) o bien, a 3a (a, dimensión mínima
en orificios rectangulares), se dice que la contracción en el orificio es parcialmente
suprimida.
b) Si se llega al caso extremo en que una de las fronteras del recipiente coincida
con una arista del orificio, se dice que la contracción es suprimida en esa arista;
En el caso de contracción parcialmente suprimida, se puede utilizar la siguiente
ecuación empírica para calcular el coeficiente de gasto, a saber:

donde Cd es el coeficiente de gasto del orificio; Cdo el coeficiente de gasto del

mismo orificio con contracción completa; Ao el área del orificio; Ar él área de la
pared del recipiente en contacto con el agua.
Orificios con descarga sumergida
Cuando el orificio, descarga a otro tanque cuyo nivel está por arriba del canto
inferior del orificio, se dice que la descarga es ahogada. El ahogamiento puede ser
total (Fig. 6.9) o parcial (Fig. 6.10).
En el caso de descarga ahogada total se puede derivar una ecuación análoga a la
general (6.4), con la única diferencia que la energía total H es entonces ∆ H
(diferencia de niveles entre los dos recipientes); el gasto es entonces:

Cuando el ahogamiento es parcial, como en la Fig. 6.10, el gasto total descargado

por el orificio se puede expresar como la suma Q1 y Q2, donde Q, es el gasto
correspondiente a la porción del orificio con descarga ahogada, es decir:

y Q2 es el gasto de la porción del orificio con descarga libre, a saber:

Orificios-de pared gruesa

Cuando la pared en el contorno de un orificio no tiene aristas afiladas, el orificio es
de pared gruesa o tubo corto (Fig. 6.20).

Orificios de forma especial

Con base en el método de las hodógrafas y considerando fluidos ideales, von
Mises obtuvo los coeficientes de contracción para una serie de orificios de forma
especial (Fig. 6.23).
Orificios bajo carga variable.
En todos los casos antes tratados se ha considerado que permanece constante la
carga con la que funciona el orificio.
Sin embargo, también puede estudiarse el caso cuando ésta varíe, es decir, que el
nivel de la superficie libre del depósito cambie según ocurra el vaciado dpi
depósito a través del orificio. Para lo anterior debe considerarse un recipiente
prismático que se vacía a través de un orificio localizado en su fondo (Fig . 6.30).
Se supone que el recipiente tiene una superficie horizontal A muy grande, en
comparación con el área A1 del orificio; y equivale a que la velocidad de descenso
del agua en el recipiente V = Q /A sea despreciable ( Q es el gasto por el orificio
en un instante).

Referencia:

 PDF HIDRAULICA GENERAL VOLUMEN 1.AUTOR GILBERTO SOTELO AVILA.

 TECNOLÓGICO NACIONAL DE MÉXICO
INSTITUTO TECNOLÓGICO DE OAXACA

TEMA: FLUJO A TRAVES DE ORIFICIOS Y CONDUCTOS

CERRADOS

“RESUMEN”

CARRERA: INGENIERÍA MECÁNICA

ASIGNATURA: SITEMAS E INSTALACIONES HIDRAULICA

CLAVE: MED10

ALUMNO:
MONTOYA ZAVALA CLAUDIO

FECHA: 23 SEP DEL 2020

ORIFICIOS Y COMPUERTAS
Ecuación general de los orificios Considere un recipiente lleno de ún liquido, en
cuya pared latera s s ha practicado un orificio de pequeñas dimensiones (en
comparación con su profundidad H ) y cualquier forana, además de una área A. E l
orificio descarga un gasto Q cuya magnitud se desea calcular, para lo cual se
supone que el nivel del agua en el recipiente permanece constante por efecto de
la entrada de un gasto idéntico al que sale; o bien porque posea un volumen muy
grande. Además, el único contacto entre el líquido y la pared debe ser alrededor
de una arista afilada esto es, el orificio es de pared delgada Las partículas de
líquición al centro del mismo, de modo que, por efecto de su inercia, la deflexión
brusca que sufren produce una contracción del chorro, la cual se alcanza en la
sección 2. A esta sección se le llama contraída y tiene una área A0 inferior al área
A del orificio. En ella las velocidades de las partículas son prácticamente
uniformes y con un valor medio V.

Suponiendo un plano de referencia que coincida con él centro de gravedad del

orificio, la aplicación de la ecuación de Bernoulli , entre las secciones 1 y 2 de una
vena líquida, además de considerar despreciable la velocidad de llegada al orificio,
conduce a la expresión:

COMPUERTAS
Una compuerta consiste en una placa móvil, plana o curva, que al levantarse
permite medir el
caudal que atraviesa un canal, presa, esclusa, obra de derivación y obras
hidráulicas de gran
envergadura, a la vez que regula la descarga producida.

DEFINICIÓN Y USO
La compuerta tiene una abertura que generalmente se hace entre el piso de un
canal y el borde inferior de la compuerta, por lo que su ancho coincide con el del
canal; en estas condiciones el flujo puede considerarse bidimensional. El caudal
de una compuerta y las características hidráulicas de su descarga se pueden
conocer a partir de cualquier método de aforo.
Las diferentes formas de las compuertas dependen de su aplicación, el tipo de
compuerta a utilizar dependerá principalmente del tamaño y forma de la abertura,
de la carga estática, del espacio disponible, del mecanismo de apertura y de las
condiciones particulares de operación.
Algunos usos son:
  Control de flujo de agua
  Control de inundaciones
  Proyectos de irrigación
  Sistemas de drenaje
  Plantas de tratamiento

CLASIFICACIÓN
Las compuertas se clasifican según su uso para obras hidráulicas de gran
envergadura,
(canales, presas, esclusas, etcétera) y para tuberías.
Los principales tipos de compuertas de gran envergadura son:

COMPUERTA TIPO TEJADO

La compuerta tipo tejado es un tipo de compuerta hidráulica utilizado en
vertederos de presas. Es operada utilizando el desnivel de agua creado por éstas
y no requiere de equipo mecánico para su operación. Es operada utilizando el
desnivel de agua creado por éstas y no requiere de equipo mecánico para su
operación.

COMPUERTA TIPO CILINDRO

Las compuertas cilíndricas se utilizan para descargas en presión, permitiendo la
colocación de la sección de toma a cualquier profundidad, en un embalse. En el
mismo pozo sepueden disponer tomas de agua a diversas alturas. Se acopla
fácilmente a una tubería desalida.
COMPUERTA TIPO SECTOR
Es una compuerta utilizada en vertederos y presas, es manipulada utilizando el
desnivel de agua creado por éstas, no requiere de equipo mecánico para su
operación.
La necesidad de contar con una cámara donde se abate la compuerta hace que el
vertedero no pueda tener la forma adecuada, lo que incrementa el volumen de
hormigón del mismo.
ORIFICIOS
Desde el punto de vista hidráulico, los orificios son perforaciones, generalmente de
forma regular y perímetro cerrado, colocados por debajo de la superficie libre del
agua en depósitos o almacenamientos, tanques, canales o tuberías.

CLASIFICACIÓN DE ORIFICIOS
La clasificación puede realizarse de acuerdo a las condiciones de trabajo, es decir,
descargando libremente, ahogados parcialmente o sumergidos o a presión en el
interior de una tubería. De la misma manera la clasificación puede realizarse de
acuerdo con su forma, circular, cuadrada,rectangular, etcétera.

ORIFICIOS DE PARED DELGADA

En estos orificios el agua al salir tiene contacto con un solo punto y lo llena
completamente.
La vena líquida sufre una contracción, que llega a ser extrema en la parte que se
denomina vena o sección contractada o contraída.
ORIFICIOS DE PARED GRUESA
En estos orificios el agua al salir tiene contacto en más de un punto, se le puede
dar forma abocinada para que al salir el agua se forme un chorro igual al diámetro
del orificio.

ORIFICIO DE TUBO
La salida del orificio está conectada a un tubo corto, es decir, el líquido no sale a la
superficie.libre inmediatamente, sino a un tubo de pequeña longitud
aproximadamente 2 o 3 veces el diámetro del orificio.
ORIFICIOS CON DESCARGA LIBRE
Son aquellos en los que el nivel de líquido de la descarga se encuentra por debajo del
orificio.

ORIFICIOS SUMERGIDOS O AHOGADOS

Son aquellos en los que el nivel de líquido de la descarga se encuentra por encima
y por debajo del orificio, pueden ser de dimensiones fijas o ajustables. Los orificios
sumergidos con dimensiones fijas se usan cuando la carga de líquido disponible
es insuficiente para la operación adecuada de los vertederos, debido a que si la
carga H es baja un vertedero no funciona.
Coeficientes de velocidad, contracción y gasto, en orificios de pared delgada
Los coeficientes de velocidad, contracción y gasto, en un orificio, son básicamente
experimentales. Sin embargo, en teoría es posible encontrar la magnitud del
coeficiente de gasto para un orificio circular a partir de la ecuación de la cantidad
de inovimiento aplicada sobre un volumen de control limitado por la frontera del
chorro en contacto con el aire.
ECUACIONES DE CÁLCULO DEL CAUDAL
Se establece la ecuación de energía entre la sección “1”antes de la compuerta y
la sección contraída “2”, a saber:
COEFICIENTE DE CONTRACCIÓN
Este coeficiente lo han obtenido experimentalmente muchos investigadores a
través de la
geometría del flujo.
Para determinar el coeficiente de contracción se pueden utilizar las siguientes
ecuaciones:

COEFICIENTE DE VELOCIDAD
Los investigadores Knapp y Henderson exponen una comparación interesante de
algunos resultados que presentan discrepancias importantes atribuibles, según
Knapp, el grado de agudeza del canto afilado de la compuerta. Henderson, por el
contrario, concluye que esto se debe a la manera como se desarrolla la capa límite
a partir del plano de la compuerta. Con base a las experiencias de estos dos
reconocidos investigadores, Knapp propone una ecuación para calcular el
coeficiente de velocidad en compuertas verticales con descarga libre, en función
de la relación a/H. Para ser Congruentes con los anteriores desarrollos, se ha
modificado la ecuación para que la dependencia sea con a/ y1, como se muestra
en la siguiente ecuación:

COEFICIENTE DE DESCARGA
Para obtener el valor del caudal real del aforo en el flujo de compuertas planas el
coeficiente
de descarga se obtiene de la dependencia de los coeficientes anteriores, Cc y Cv
en la siguiente
ecuación:
REFERENCIAS:

 GEYMET, Alfredo Bianco. Elaborada en un proceso constructivo.

 http://commons.wikimedia.org/wiki/User:Alfredobi. Consulta: 25 de junio de
2013.
 https://es.wikipedia.org/wiki/Compuerta_tipo_tejado
 https://esacademic.com/dic.nsf/eswiki/287275
 PDF HIDRAULICA GENERAL VOLUMEN 1.FUNDAMENTOS.AUTOR GILBERTO SOTELO
AVILA.
 TECNOLOGICO NACIONAL DE MEXICO
INSTITUTO TECNOLÓGICO DE OAXACA

LABORATORIO DE INGENIERÍA MECÁNICA

SISTEMA E INSTALACIONES HIDRAHULICAS

RESUMEN CAPITULO 6

PRESENTAN:

Hernández Juárez Fernando

GRUPO: MB FECHA: 23 DE SEPTIEMBRE DE 2020 HORA: 17:00 P.M.-18:00 P.M.

CATEDRÁTICO: CALIFICACIÓN:

ING.  DAVID ALMARAZ BOHORQUEZ

OAXACA DE JUÁREZ, OAXACA, SEPTIEMBRE DE 2020.

Ecuación general de los orificios
Considere un recipiente lleno de un líquido, en cuya pared latera se ha practicado
un orificio de pequeñas dimensiones (en comparación con su profundidad H ) y
cualquier forana, además de una área A. E l orificio descarga un gasto Q cuya
magnitud se desea calcular, para lo cual se supone que el nivel del agua en el
recipiente permanece constante por efecto de la entrada de un gasto idéntico al
que sale; o bien porque posea un volumen muy grande. Además, el único contacto
entre el líquido y la pared debe ser alrededor de una arista afilada el orificio es de
pared delgada. Las partículas de líquición al centro del mismo, por efecto de su
inercia, la deflexión brusca que sufren produce una contracción del chorro, la cual
se alcanza en la sección 2. A esta sección se le llama contraída y tiene una área
A0 inferior al área A del orificio. En ella las velocidades de las partículas son
prácticamente uniformes y con un valor medio V.

Suponiendo un plano de referencia que coincida con él centro de gravedad del

orificio, la aplicación de la ecuación de Bernoulli entre las secciones 1 y 2 de una
vena líquida, además de considerar despreciable la velocidad de llegada al orificio,
conduce a la expresión:

donde se ha despreciado el desnivel entré los centros de gravedad del orificio y de

la sección contraída. De aquí se obtiene:
La ecuación se llama de Torricelli y puede también obtenerse de la ecuación, de
Bernoulli entre dos puntos: uno dentro del recipiente y otro en el centro de
gravedad de la sección contraída. Esto es, la Ec. indica que la velocidad sigue una
ley parabólica con la profundidad y en este caso la velocidad media V, se calcula
con la profundidad media del orificio y corresponde a su centro de gravedad, no
obstante que las velocidades de las partículas arriba de este punto son menores y,
abajo, mayores. Los resultados obtenidos de la Ec. concuerdan con los obtenidos
experimentalmente sólo si se corrigen, mediante un coeficiente C v llamado de
velocidad, en la forma:

donde Cv, coeficiente sin dimensiones muy próximo a 1, es de tipo experimental y

además corrige el error de no considerar en la Ec., tanto la pérdida de energía
△ hr , como los coeficientes a1 y a2.
Si el área de la sección contraída se calcula en términos de la del orificio, por
medio de un coeficiente Cc llamado de contracción (también sin dimensiones), en
la forma :

el gasto 'descargado por el orificio es entonces

o bien, con Cu = Cv C0 (coeficiente de gasto),

el gasto se calcula finalmente con la
ecuación general de un orificio de pared delgada, a saber:

Cuando ello no acontece, H corresponde a la energía total; esto es, a la suma de

la profundidad del orificio, de la carga de velocidad de llegada y de la carga de
presión sobre la superficie del agua:

Coeficientes de velocidad, contracción y gasto, en orificios de

pared delgada
Los coeficientes de velocidad, contracción y gasto, en un orificio, son básicamente
experimentales. Para hacer lo anterior, se designa como v, la velocidad de una
partícula sobre la semiesfera de radio R, trazada en la Fig. 6.2, cuya dirección es
radial al centro de la semiesfera. La superficie de la semiesfera vale

y la correspondiente ' a la sección contraída:

De ia ecuación de continuidad se obtiene

Substituyendo en esta ecuación a las Ecs. resulta que

Para aplicar la ecuación de la cantidad de movimiento, es necesario conocer la

velocidad media sobre la semiesfera en la dirección del escurrimiento. La
componente paralela al eje del orificio de las velocidades v1, sobre la superficie de
la semiesfera, vale v1 cos 0; es decir, que la variación es según una ley
cosenoidal.
la integración conduce al resultado siguiente :

finalmente, se tiene que

Substituyendo la Ec. resulta :

Es necesario conocer las fuerzas que impulsan al volumen de agua limitado por la
sección contraída y las secciones de la esfera ; en un punto E sobre la semiesfera
actúa la presión p. La ecuación de Bernoulli para una línea de corriente, aplicada a
este punto, es

Si se acepta que la carga H es muy grande en comparación con el radio del

orificio, puede entonces despreciarse z y, por tanto, sobre toda la semiesfera la
presión será constante y de valor:
Por lo cual la componente en la dirección del movimiento del empuje o fuerza total,
sobre la superficie de la semiesfera, es

En la sección contraída actúa la presión atmosférica, por lo que la fuerza sobre

dicha sección será cero .La masa del líquido descargada a través del orificio es

la cual se acelera desde la velocidad media V , sobre la semiesfera, expresada por

la Ec. (6.10), hasta la velocidad media V en la sección contraída. Así la ecuación
de la cantidad de movimiento sé expresa como sigue :

Por otra parte, de la ec se tiene que

Debido a que CB debe ser menor que 1; la raíz válida en esta ecuación es la
correspondiente al signo negativo del radical; así, se obtiene la ecuación:
En la tabla 6.1 se presentan los valores de C o y Cd calculados de la Ec. , para
diferentes valores de Cv y de la definición de Ca.

Variación de los coeficientes de velocidad, contracción y gasto, con el número de

Reynolds en un orificio circular.

Pérdida de energía
Si al establecer la ecuación de Bernoulli para deducir la Ec., se incluye el término
de pérdida de energía, entonces,

Por otra parte, de la Ec. resulta:

que, substituida en la ecuación anterior, da

La Ec. indica que la pérdida de energía es proporcional a la carga de velocidad

media en la sección contraída. El coeficiente de pérdida K no tiene dimensiones y
es función sólo del coeficiente de velocidad siguiente:

Así, para Cv = 0.99, K = 0.02. De la ecuación sé tiene también que

Orificios con contracción incompleta

Se puede hablar de dos tipos de contracción incompleta en un orificio.
a ) Cuando las paredes o el fondo del recipiente se encuentran a distancias
inferiores a 3D ( D es el diámetro de los orificios) o bien, a 3 a (a , dimensión
mínima en orificios rectangulares),
b) Si se llega al caso extremo en que una de las fronteras del recipiente coincida
con una arista del orificio, se dice que la contracción es suprimida en esa arista.
En el caso de contracción parcialmente suprimida, se puede utilizar la siguiente
ecuación empírica para calcular el coeficiente de gasto, a saber:

donde CV es el coeficiente de gasto del orificio; C d0 el coeficiente de gasto del

mismo orificio con contracción completa; A 0 el área del orificio; A t él área de la
pared del recipiente en contacto con el agua
Orificios con descarga sumergida
Cuando el orificio, descarga a otro tanque cuyo nivel está por arriba del canto
inferior del orificio, se dice que la descarga es ahogada. El ahogamiento puede ser
total o parcial.
En el caso de descarga ahogada total se puede derivar una ecuación análoga a la
general, con la única diferencia que la energía total H es entonces △H ( diferencia
de niveles entre los dos recipientes ); el gasto es entonces:

Se recomienda utilizar el mismo coeficiente de gasto C d que el de un orificio de

descarga libre. Cuando el ahogamiento es parcial, el gasto total descargado por el
orificio se puede expresar como la suma Q 1 y Q2, donde Q, es el gasto
correspondiente a la porción del orificio con descarga ahogada, es decir:

y Q2 es el gasto de la porción del orificio con descarga libre, a saber:

Compuertas
Una compuerta consiste en una placa móvil, plana o curva, que al levantarse
permite graduar la altura del orifició que se va descubriendo, a la vez que controlar
la descarga producida Debido al fenómeno de contracción y a la fricción con el
piso, se produce una pérdida de carga Ahr que influye en el cálculo del gasto.
Asimismo, la carga de velocidad V-?/2g con que llega el agua en el canal, aguas
arriba de la compuerta, tiene mayor importancia a medida que la relación y J a
disminuye. En el canto inferior de la compuerta las líneas de corriente tienden a
unirse y es ahí donde la velocidad adquiere su máximo valor. Debido a la
curvatura de las líneas de corriente una gran presión actúa sobre la línea de
intersección del plano de la compuerta, razón por la cual se tiene una velocidad
pequeña
Para obtener la ecuación que proporcione el gasto, aquí se considerará el caso
más general de una compuerta plana, con una inclinación 0° respecto de la
horizontal. La inclinación 0o es equivalente a la de la tangente en el labio de la
compuerta radial Se establece la ecuación de la energía entre una sección 1,
aguas arriba, de la compuérta y la sección contraída, a saber :

Los coeficientes de velocidad, contracción y gasto los han obtenido

experimentalmente muchos investigadores; sin embargo, en ningún caso se ha
encontrado 1 coincidencia en los resultados

Según Joukowski y Vedérnikov, esta distancia débe ser igual a la abertura de la

compuerta). En compuertas planas verticales, cuando y J a < 1.35, se inicia el
despegamiento del chorro desde el canto de la compuerta, además del arrastre
del aire al interior, por lo que en ese caso deja de ser válida. Cuando el labio
inferior de la compuerta se redondee, como en la Fig, 6.17, los coeficientes de
contracción y de gasto correspondientes a la arista afilada se multiplican por un
coeficiente

Orificios-de pared gruesa

Cuando la pared en el contorno de un orificio no tiene aristas afiladas, el orificio es
de pared gruesa o tubo corto
En este tipo de orificio se observa que el chorro, una vez que ha pasado la sección
contraída, tiene todavía espacio dentro del tubo para expandirse y llenar la
totalidad de la sección. Entre la sección contraída y la final ocurre un rápido
descenso de la velocidad acompañado de turbulencia y fuerte pérdida de energía.
Por un razonamiento análogo al de los orificios de pared delgada, se concluye que
la velocidad de salida del líquido se puede calcular con la misma.

donde el coeficiente de, velocidad Cv se reduce ahora hasta el valor 0.82,

encontrado experimentalmente por diferentes investigadores, cuando e/D = 3.
Además, siendo ahora Cc = 1 la ecuación del gasto es la misma, con la única
circunstancia que Cd = Cv — 0.82, esto es, el gasto es, aproximadamente, un
tercio mayor que en un orificio de pared delgada. Lo anterior se explica debido a
que en la sección contraída se forma un vacío parcial con presión ligeramente
menor que la atmosférica e incrementa el valor efectivo de la carga H.

Cuando e/D > 3, empieza a tener influencia la fricción y el tubo corto debe
considerarse como un conducto a presión, incluyendo todas sus pérdidas de
energía. En la tabla 6.2 se presentan los coeficientes de gasto C,¡ para aplicarse
en valores que han sido encontrados por diferentes investigadores parados tubos
cortes más comunes en la práctica.
Coeficientes de gasto para diferentes tipos de orificios de pared gruesa.
Tubo corto. Para 6 = 0o (Domínguez, Eytelwein y Schurinu).
Para e/D = 3 el coeficiente Cd, según Weisbach, se obtiene de los siguientes
valores en función de 0:

Tubos cilindricos rentrantes (tubos de Borda)

Orificios de forma especial

Con base en el método de las hodógrafas y considerando fluidos ideales, von
Mises obtuvo los coeficientes de contracción para una serie de orificios de forma
especial
se muestran los coeficientes dé contracción correspondientes, que se obtuvieron
para orificios bidimensionales o de ancho infinito (norm al al plano del papel). Sin
embargo, se pueden utilizar también para orificios circulares, para lo cuál los
diámétros d y D corresponden a los anchos b y B, respectivamente Por ejemplo, si
un orificio circular de diámetro d se encuentra sobre la pared de un gran depósito
(d /D ~ 0).
Observe en este ejemplo que el coeficiente de contracción (C 0 = 0.611) es
idéntico al valor dado C» = 0.98 y con el mismo 2 % de error respecto del valor
experimental 0.60. En este tipo de orificios influye la velocidad de llegada del agua
dentro de la tubería. Es posible obtener la ecuáción correspondiente para el gasto
si se aplica la ecuación dé Bernoulli entre una sección dentro del tubo, inmediata
al orificio y la sección contraída de este último, utilizando un nivel de referencia
cualquiera.

De la ecuación de continuidad se obtiene

que, substituida en la ecuación anterior, conduce a

siendo el gasto :

de donde

Perfil del chorro en orificios de pared delgada

En la práctica tiene aplicación el conocimiento de la form a que adquiere el chorro
entre la sección de un orificio de pared delgada y la contraída. Las formas de la
entrada a obras de toma, desagües dé fondo en presas y> en general, a cualquier
tubería, se diseñan adaptando la pared a la forma del chorro de un orificio circular
o rectangular, según el caso. Orificio circular. Con base en las investigaciones de
Douma, Knapp concluyó que la estrofoide es la curva que m ejor se ajusta a la
forma del chorro de un orificio circular de pared delgada.

Donde

Se puede/ además, comprobar qué en el origen la tangente a la curva tiene una

inclinación de 45° respecto del plano del orificio. se presenta la forma del chorro
de un orificio circular y sus dimensiones en diferentes secciones. Las formas de la
contracción del chorro descargado por un orificio rectangular las estudiaron
Thomas y Schuleen en orificios practicados en la pared vertical de un recipiente
los cuales tenían la dimensión vertical a y la horizontal b. Dichos investigadores
encontraron que la contracción horizontal del chorro es distinta de la contracción
vertical del mismo, dependiendo de la relación b/a de los lados del orificio.
Nomenclatura para la contracción del chorro descargado por un orificio
rectangular.

Para fines prácticos, es suficiente Considerar que la contracción completa sé

alcanza a una distancia x = 1.20 a desde el plano del orificio. En ésta sección el
chorro tiene la anchura correspondiente al valor .

Orificios bajo carga variable.

En todos los casos antes tratados se ha considerado que permanece constante la
carga con la que funciona el orificio. Sin embargo, también puede estudiarse el
caso cuaiido ésta varíe, es decir, que el nivel de la superficie libre del depósito
cambie según ocurra el vaciado dpi depósito a través del orificio. Para lo anterior
debe considerarse un recipiente prismático que se vacía a través de un orificio
localizado en sú fondo (Se supone que el recipiente tiene una superficie horizontal
A muy grandé, qn comparación con el área del orificio; y equivale a que la
velocidad de descenso del agua en el recipiente V = Q /A sea despreciable ( Q es
el gasto por el orificio en un instante).

El gasto en cualquier instante í es:

Un elemento de volumen A dx se vacía : en un intervalo de tiempo:

siendo T el tiempo total de vaciado, de la integración se obtiene a

Esta ecuación se puede también expresar así:

Pero AHA es el volumen total del recipiente y CaA1-\/2gHA es el gasto Qa al
iniciarse él vaciado bajo la carga Ha, de donde resulta finalmente que.

esto es, el tiempo total de vaciado es dos veces mayor del que se tendría si el
gasto inicial del orificio Qa permaneciera constante.
ANGEL CRUZ CRUZ
