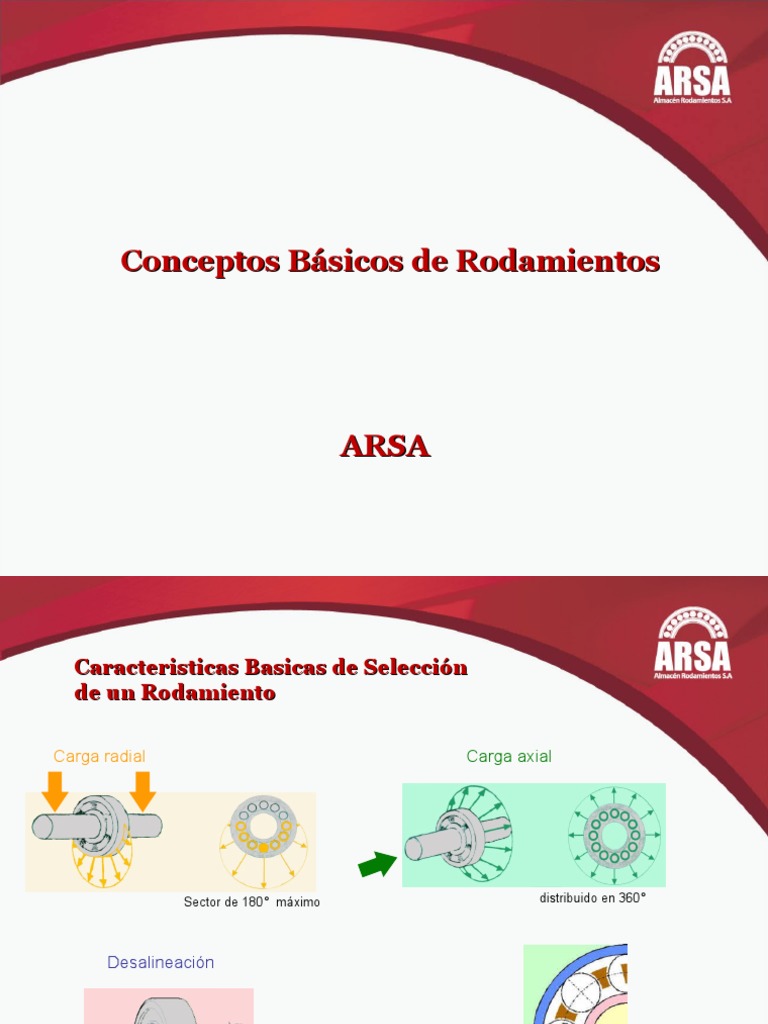

Conceptos Básicos de Rodamientos

ARSA
 Caracteristicas Basicas de Selección
de un Rodamiento

Carga radial Carga axial

Sector de 180° máximo distribuido en 360°

Desalineación

Movimiento
Cargas Radiales
Cargas axiales
Cargas combinadas
 Tipos de Movimientos

Existen dos tipos de movimientos:

De acuerdo al tipo de contacto que exista entre las piezas, el rodamiento
puede ser deslizante o lineal y rotativo.

LINEAL ROTATIVO
 Desalineación

Los rodamientos pueden absorver mayor o menor desalineación

dependiendo de la cosntrucción geometrica de los elementos
rodantes y sus pistas.

Autoalineables Rigidos

7
Componentes de los Rodamientos

1 - Aro exterior
2 - Aro interior
3 - Jaula
4 - Elementos rodantes

• Las obturaciones también están

integradas como componentes

• El lubricante debe considerarse

como un componente
 Elementos rodantes

Bola Rodillo cilíndrico Rodillo cónico

• Están clasificados dependiendo
de su forma

• Su función es transmitir la fuerza

actuante en los rodamientos

Para cargas elevadas:

Barril
• La mayor cantidad posible de
Barril
simétrico asimétrico
Aguja elementos rodantes
• Elementos rodantes lo más
grandes posible
Elementos rodantes

Esfuerzo

Carga Radial
Pistas externa e interna

Guían los elementos rodantes

en el sentido de rotación

Los caminos de rodadura, labios,

y las áreas inclinadas de rodadura
están diseñadas para guiar los
elementos rodantes y transmitir las
cargas axiales en dirección
transversal
Jaulas

Funciones
• Mantener los elementos rodantes
separados
• Mantener los elementos rodantes
distribuidos equitativamente para
una distribución uniforme de la carga
• Prevenir que los elementos
rodantes se salgan de los aros
• Guiar los elementos rodantes
en la zona sin carga del rodamiento

¡¡Las jaulas no deben transmitir esfuerzos!!

 Nomenclatura de los Rodamientos

NORMALIZADOS

RODAMIENTOS

NO NORMALIZADOS
 Nomenclatura de los Rodamientos

Sus dimensiones externas están de a

cuerdo a:

NORMAS INTERNACIONALES.
Ej. DIN625
 Nomenclatura

Código del rodamiento

Prefijo Código básico Sufijos

Serie de rodamiento Agujero del rodamiento

Tipo de rodamiento Serie de dimensiones

Serie de ancho Serie de diámetro

Nomenclatura

23120EASK.M.C3

SUFIJOS

CÓDIGO BÁSICO
GENERALMENTE CON
CINCO NÚMEROS O
LETRAS
 Nomenclatura

FAMILIA CONSTRUCTIVA

23120

CÓDIGO DE AGUJERO DEL RODAMIENTO

CÓDIGO DE SERIES DE RODAMIENTOS

Los códigos de series de rodamientos

definen:

•Tipo de Rodamiento
•Series de Anchos
•Series de Diámetros
 Nomenclatura
Tipos de Rodamientos de acuerdo a su primer
digito de Código de Series:

1-Oscilante de bolas
2-Oscilante de rodillos axiales y radiales
3-Rodamientos cónicos
4-Rigido de doble hileras de bolas
5-Axiales de bolas
6-Rigido de una hilera de bolas
7-Contacto angular
8-Axiales de rodillos
N-Radiales de rodillos
Nomenclatura

Ejemplos de
designación de códigos
básicos de códigos
series de rodamientos y
agujero de rodamientos
de acuerdo a DIN 623
 Nomenclatura

FAMILIA CONSTRUTIVA

CÓDIGOS DE SERIES DE RODAMIENTOS

222 ; 223 ; 230 ; 231 ;
240 etc. 60 ; 62 ; 63 ; 64 ; 160 302 ; 303 ; 313 ; 320 ; etc.
etc.
 Nomenclatura

FAMILIA CONSTRUTIVA

CÓDIGOS DE SERIES DE RODAMIENTOS

10, 12, 13, 22, 23,

72B, 73B 32B, 33B QJ2, QJ3
112, 113
 Nomenclatura

FAMILIA CONSTRUTIVA

CÓDIGOS DE SERIES DE RODAMIENTOS

NU10, NU19, NU22 NJ2, NJ22, NJ23 N2, N3 NN30

 Nomenclatura

FAMILIA CONSTRUTIVA

CÓDIGOS DE SERIES DE RODAMIENTOS

NJ2, NJ22, NJ23 + HJ 313.N11CA 202, 203 42,43

HJ
 Nomenclatura

FAMILIA CONSTRUTIVA

CÓDIGOS DE SERIES DE RODAMIENTOS

511, 512, 513, 514,

532, 533 522, 523, 542, 543 292E, 293E, 294E
 Nomenclatura

FAMILIA CONSTRUTIVA

CÓDIGOS DE SERIES DE RODAMIENTOS

811, 812 7602, 7603 2344, 2347

 Nomenclatura
Combinaciones de series de diametro y anchos
 Nomenclatura

SERIES DE RODAMIENTOS

Ejemplo de crecimiento de las series para un mismo eje

230 240 231 241 222 232 213 223

Nomenclatura

CÓDIGO DE AGUJERO

REGLA GENERAL:

Los dos últimos números multiplicados por cinco resultan

en el DIÁMETRO NOMINAL del agujero del rodamiento.

Ej.:
23120 20 x 5 = 100mm
 Nomenclatura

CÓDIGO DE AGUJERO

PARA TODA
CUIDADO ! REGLA EXISTEN
CÓDIGO DE AGUJERO :
EXCEPCIONES!!
00 - 10mm
01 - 12mm Ex.
02 - 15mm 6200 00 = 10mm
03 - 17mm
 Nomenclatura

CÓDIGO DE AGUJERO

• RODAMIENTOS CON CÓDIGO BÁSICO DE TRES

DÍGITOS:
Ex. 628 LECTURA DIRECTA Ø = 8mm

• RODAMIENTOS CON DIÁMETRO DE AGUJERO

MAYOR QUE 480mm:
Ex. 241/950 LECTURA DIRECTA
Ø = 950mm
 Nomenclatura

CÓDIGO DE AGUJERO

RESUMIENDO :

CÓDIGO: DIÁMETRO: ENCIMA DE 96

3 a 9 3mm a 9mm LECTURA DIRECTA :
00 10 241/950
01 12
02 15
03 17
04
hasta X 5
96
Nomenclatura

SUFIJOS

Los sufijos no están estandarizados y pueden

variar entre una marca y otra.
 Nomenclatura
SUFIJOS

23120E1AK.M.C3
E1= Construcción interna reforzada;

Construción Construción
E1 Normal

A = Modificaciones en la construción interna

 Nomenclatura
SUFIJOS

23120E1AK.M.C3

K = Agujero cónico
( cono 1 : 12 );

K30 = cono 1 :
30

1 : 12 1 : 30
 Nomenclatura
SUFIJOS

23120E1SK.M.C3
M = Canastilla de
latón maquinada.
 Nomenclatura
SUFIJOS

6317M.2ZR.C3.J20AA

Otros tipos de jaulas:

TVPB: jaula de polyamida
Sin sufijo: jaula de acero

M = Jaula de latón maquinada guiada por los

rodillos
 Nomenclatura
Jaula estampada Jaula estampada Jaula mecanizada Jaula mecanizada Jaula mecanizada
J JN M MP M

Jaula estampada Jaula mecanizada Jaula moldeada Jaula moldeada Jaula moldeada
JPA M1 TV TVP TVP
Tipos de Jaulas

Jaulas de chapa de
acero: jaula de
solapas(a) y jaula
remachada (b) para
rodamientos rígidos de
bolas, jaula de tipo
ventana (c) para
rodamientos de rodillos
esféricos
Tipos de Jaulas

Jaulas de latón maquinadas:

jaula maciza remachada (d)
para rodamientos rígidos de
bolas, jaula de tipo ventana (e)
para rodamientos de bolas de
contacto angular, jaula dentada
doble (f) para rodamientos de
rodillos esféricos.
Tipos de Jaulas

Jaulas moldeadas de fibra de

vidrio reforzadas con
poliamida: jaula tipo ventana
(g) para rodamientos de
contacto angular de una hilera,
jaula tipo ventana (h) para
rodamientos de rodillos
cilíndricos, jaula dentada
doble (i) para rodamientos
oscilantes de bolas.
 Nomenclatura
SUFIJOS

De rodillos cilíndricos
GUIADO DE LA JAULA

Rígidos de bolas

Guiada por los elementos rodantes

Guiada por el borde

Guiada por los Guiada por el Guiada por el

elementos rodantes aro exterior aro interior

Sin sufijo Sufijo A Sufijo B

 Nomenclatura
SUFIJOS

23120E1SK.M.C3
JUEGO RADIAL

C1 = Menor que C2

C2 = Menor que CN
CN = Normal ( NO SE GRABA )

C3 = Mayor que
CN
C4 = Mayor que C3
C5 = Mayor que C4
 Nomenclatura
SUFIJOS

Clases de tolerancias

PN Clase de tolerancia PN "Normal" (sin sufijo)

P6 Mayor precisión que PN

P5 Mayor precisión que P6

P4 Mayor precisión que P5

P4S Mayor precisión que P4

P2 Mayor precisión que P4S

HG (FAG) para rodamientos de husillos (≈ P2)

SP Precisión dimensional ≈ P5, precisión de func. ≈ P4

UP Precisión dimensional ≈ P4, precisión de func. ≈ P2

 Nomenclatura
SUFIJOS

OBTURACIONES Ó SELLOS

Abierto

Tapa de Sellado
Protección
 Nomenclatura

SUFIJOS

OBTURACIONES-FAG

Abierto Sellado Tapas de

Protección
 Nomenclatura
Características de las obturaciones FAG
Nomenclatura
SUFIJOS-SELLOS-NTN
 Nomenclatura

SUFIJOS

OBTURACIONES-SNR

EE ZZ
 Nomenclatura
SUFIJOS ESPECIALES

T41D em FAG y F600 en SNR

Rodamientos esféricos para cribas
vibratorias. Juego radial C4, recubrimiento
de cromo en el aro interior.

J20AA Recubrimiento cerámico para aislamiento

eléctrico.
 Nomenclatura

SUFIJOS ESPECIALES FAG

TEMPERATURA
Los rodamientos estándar tienen
una temperatura límite de operación
de 120°C. Para temperaturas
mayores se requieren tratamientos
térmicas especiales y se identifican
mediante los siguientes sufijos:

S1 200° C
S2 250° C
S3 300° C
S4 350° C
 Nomenclatura

SUFIJOS ESPECIALES SNR

TEMPERATURA

SNR F600 : Standard Type SNR F605, Special Type for Limestone

SNR F604, Greased and Shielded Type

Nomenclatura
RESUMEN NOMENCLATURA FAG
 Nomenclatura

Ejemplo 1: 22316-E1-K-C3

22316-E1-K-C3

SUFIJOS

CÓDIGO BÁSICO
GENERALMENTE CON CINCO
NÚMEROS O LETRAS
 Nomenclatura

Ejemplo 1: 22316-E1-K-C3

22316
CÓDIGO DE AGUJERO DEL RODAMIENTO

CÓDIGO DE SERIES DEL RODAMIENTO

223
SERIE DE DIÁMETRO

SERIE DE ANCHO
TIPO DE RODAMIENTO

16 TAMAÑO DE AGUJERO: 16 x 5 = 80mm

 Nomenclatura
Ejemplo 1: 22316-E1-K-C3

22316-E1-K-C3
Diseño interno
reforzado Juego radial C3

Agujero cónico 1:12

 Nomenclatura

Ejemplo 2: 6328-M-P6-C3

6328-M-P6-C3
Juego radial: C3
Rígido de bolas
Tamaño de
agujero: 140 Precisión: P6
Serie de
dimesiones:
Serie de ancho 0
Serie de diámetro 3
Material de la jaula:
Maquinada de latón
 Para recordar:

La calidad, y por ende, la duración de un rodamiento está

determinada por múltiples factores: geometría interna,
tratamiento térmico, calidad del material, precisión,
pulimiento de pistas y elementos rodantes, diseño de la
jaula, entre otros.

La intercambiabilidad de un rodamiento está determinada

por sus dimensiones, tipo y características generales como
clase de juego radial, tipo de obturación, material, etc.
 TIPOS DE RODAMIENTOS

Rodamientos especiales, con diseño específico para

cada aplicación. Rodamientos Bi-Partido de rodillos
esféricos, rodamientos autoalineantes de rodillos
cilindricos SACR, rodamientos de triple aro, etc.
Rodamientos para la Industria Minera
Rodamientos para la Industria Minera

Rodamientos para Cribas Vibratorias

sufijo especial : T41A y T41D
Rodamientos para la Industria Minera

Rodamiento Bi-Partido de Rodamientos de 4 Hileras

Rodillos Esféricos de Rodillos Cilíndricos
Rodamientos para la Industria Minera

Rodamiento usado para Túneles

Rodamientos para la Industria Cementera

Rodamiento Auto-alineable de Rodillos

Cilíndricos SACR
Rodamientos para la Industria Papelera

Rodamientos de Triple Aro

Rodamientos para Motores Eléctricos

Rodamientos con
recubrimiento
cerámico
Rodamientos de Precisión
GRACIAS POR SU
ATENCIÓN !!!
