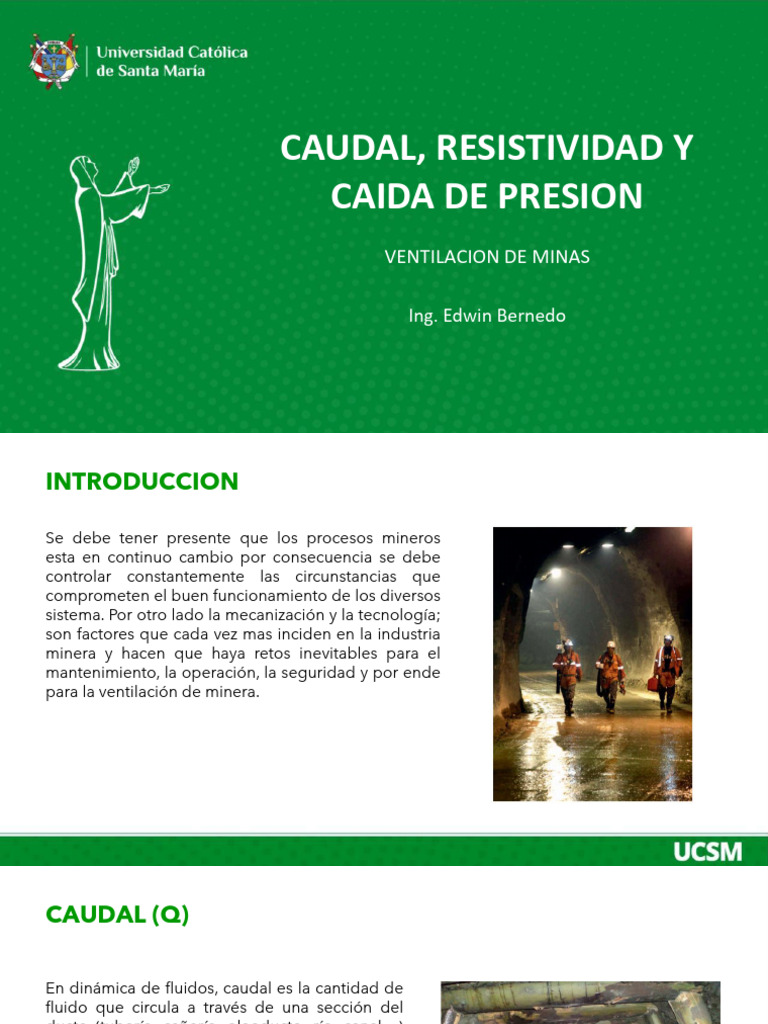

CAUDAL, RESISTIVIDAD Y

CAIDA DE PRESION
VENTILACION DE MINAS

Ing. Edwin Bernedo

INTRODUCCION

Se debe tener presente que los procesos mineros

esta en continuo cambio por consecuencia se debe
controlar constantemente las circunstancias que
comprometen el buen funcionamiento de los diversos
sistema. Por otro lado la mecanización y la tecnología;
son factores que cada vez mas inciden en la industria
minera y hacen que haya retos inevitables para el
mantenimiento, la operación, la seguridad y por ende
para la ventilación de minera.
CAUDAL (Q)

En dinámica de fluidos, caudal es la cantidad de

fluido que circula a través de una sección del
ducto (tubería, cañería, oleoducto, río, canal,...)
por unidad de tiempo. Normalmente se
identifica con el flujo volumétrico o volumen que
pasa por un área dada en la unidad de tiempo.
CAUDAL (Q)
Es aquel que se necesita producir para generar las condiciones atmosféricas óptimas para la
realización de las labores. Es el resultado de la sumatoria de los caudales requeridos por los
gases, por el personal en las excavaciones mineras y por los HP de la maquinaria utilizada,
etc.
CAUDAL (Q)
El caudal de aire se puede calcular mediante la siguiente formula:

𝑉𝑜𝑙 𝐻𝑓
𝑄 = 𝐴 ∗ 𝑉𝑒 = ó 𝑄=
𝑇 𝑅

Donde:

𝑄: Caudal, en m3/min, m3/seg, litros/min, etc.

𝑉𝑒: Velocidad, en m/min, m/seg, etc.
𝑉𝑜𝑙: Volumen, en m3, pies3, etc.
𝑇: Tiempo, en hora, min, seg.
𝐻𝑓 : Perdida o caída de presión por fricción, en "H20, Pa.
𝑅: Resistividad, en murgues (µ), inc*lb2/ft6
RESISTIVIDAD (R)

Es el grado de dificultad para transportar el aire

de ventilación en una mina de un lugar a otro,
dependiendo de la sección de la vía, tipo de vía
(arco, madera, sin entibación, libre sin accesorios
con accesorios), de su longitud y de su peso
específico.
RESISTIVIDAD (R)
La Resistividad que produce un flujo de aire al pasar por una galería subterránea, es una
constante porque la galería no cambia en sus dimensiones y características:

𝑘∗𝑃∗𝐿 𝐻𝑓
𝑅= ó 𝑅= 2
𝐴3 𝑄

Donde:

𝑅: Resistividad, en murgues (µ), in*lb2/ft6

𝑘: Factor de fricción, en lb x min2/pie4
𝑃: Perímetro de la galería, en pies
𝐿: Largo de la galería, en pies
𝐴: Área de la sección de la galería, en pies
𝑄: Caudal, en m 3 /min, m3/seg, litros/min, etc.
𝐻𝑓 : Perdida o caída de presión por fricción, en "H20, Pa.
FACTOR DE FRICCION (k)
Este factor de fricción de las galerías es el resultado de mediciones en diferentes galerías,
tipos de roca y sinuosidades y es un tanto laborioso obtenerlo en las galerías, por lo que se
obtiene de una tabla elaborada, este valor se debe corregir en función de la densidad del
aire de la mina para obtener el 𝑘𝑐𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 a nivel de mina, según la siguiente formula:

𝑊
𝑘𝑐𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 = 𝑘𝑡𝑎𝑏𝑙𝑎 ∗
𝐶𝑡𝑒

Donde:

𝑊: Densidad del aire en mina, en kg/m³ o lb/pie³

𝐶𝑡𝑒: Constante numérica (1201 para en kg/m³ ó 0.075 para lb/pie 3)
EJEMPLO 01

Halle el Factor de fricción corregido (𝑘𝑐𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 ), para una galería enmaderada y ligeramente
curvada y limpia.
CAIDA DE PRESION (Hf)

Disminución de la presión de un fluido, dentro

de un conducto, que tiene lugar cada vez que
dicho fluido atraviesa un estrangulamiento o un
elemento de utilización. Con la expresión
«caída de presión» también se entiende la
rápida disminución de la presión de un circuito
debida a una repentina pérdida.
LEY DE ATKINSON

En 1854 el ingles John J. Atkinson escribió “Sobre la Teoría de la Ventilación de Minas”,

donde propuso y amplio los principios de la ventilación moderna, llegando a la siguiente
conclusión: “Cuando el aire fluye a través de un ducto, una galería minera, un pique
enmaderado o revestido con planchas metálicas, la presión requerida para mover el aire a
través de él depende no solo de la fricción interna sino también del tamaño, longitud, forma
del ducto, la rugosidad de sus paredes, la naturaleza de las obstrucciones, la velocidad y
densidad del aire”. Todos estos factores son consolidados y atendidos por la ecuación
conocida en la industria como la “ley de Atkinson”:
LEY DE ATKINSON (CAIDA DE PRESION)

La Resistencia de mina o pérdida de presión o caída de presión y la Resistividad de mina o

de la galería tienen una relación directa y su ecuación básica es la siguiente:

𝑘∗𝑃∗𝐿
𝐻𝑓 = ∗ 𝑉2
𝐴

Donde:

𝐻𝑓 : Pérdidas de presión por fricción, en libras / pie2, Pa.

𝑘: Factor de fricción, en lb x min2/pie4, kg/m3.
𝐿: Largo de la galería, en pies, m.
𝑃: Perímetro de la galería, en pies, m.
𝑉: Velocidad, en pie/min, m/seg.
𝐴: Área de la sección de la galería, en pies2, m2
LEY DE ATKINSON (CAIDA DE PRESION)
Para obtener la perdida de presión en pulgadas de agua ("H20) la formula se divide por 5.2
y el resultado es el siguiente:

𝑘∗𝑃∗𝐿 𝑘∗𝑃∗𝐿
𝐻𝑓 = ∗ 𝑉2 ó 𝐻𝑓 = ∗ 𝑄 2
5.2 ∗ 𝐴 5.2 ∗ 𝐴3

Donde:

𝐻𝑓 : Pérdidas de presión por fricción, en "H20

𝑘: Factor de fricción, en lb x min2/pie4
𝐿: Largo de la galería, en pies
𝑃: Perímetro de la galería, en pies
𝑉: Velocidad, en pie/min
𝐴: Área de la sección de la galería, en pies2
LEY DE ATKINSON (CAIDA DE PRESION)
En ventilación subterránea se debe considerar la densidad del aire en mina; por lo tanto a las
formulas anteriores se debe hacer correcciones, por lo cual la formula para ser aplicada será:

𝑘 ∗ 𝑃 ∗ 𝐿 + 𝐿𝑒 ∗ 𝑊 2
𝐻𝑓 = ∗ 𝑄
5.2 ∗ 𝐴3 ∗ 0.075

Donde:

𝐻𝑓 : Pérdidas de presión por fricción, en "H20

𝑘: Factor de fricción, en lb x min2/pie4
𝐿: Largo de la galería, en pies
𝐿𝑒 : Largo equivalente, en pies
𝑃: Perímetro de la galería, en pies
𝑄: Caudal, en pie3/min
𝐴: Área de la sección de la galería, en pies2
𝑊: Densidad del aire en mina, en libras/pie3
LARGO EQUIVALENTE (Leq)

Un método más adecuado para calcular las

pérdidas puntuales se obtiene al asumir las
pérdidas por puntuales en las pérdidas por
fricción, o sea se trata de determinar a que
largo físico de una galería equivale las pérdidas
puntuales.
Es la sumatoria de las características físicas
existentes a lo largo de toda la longitud de
ventilación, por ejemplo: curvas, contracciones,
bifurcaciones, etc. Se utiliza la tabla de cargos
equivalentes para varias fuentes de pérdidas de
presión puntuales (en pies).
LARGO EQUIVALENTE (Leq) SEGÚN HARTMAN

A continuación se adjunta Tablas de "Le"

para pérdidas por choque más comunes y 0.00158 ∗ 
𝑉𝑎𝑙𝑜𝑟 =
diferentes tamaños de galerías, estos 𝑘
valores fueron obtenidos para aire normal y
un coeficiente de resistencia aerodinámica
igual a 189 x 10-5 (Kg*seg2/m4) para obtener Donde:
los datos de acuerdo a un caso
determinado los valores deben ser : Peso específico del aire, en Kg/m3
corregidos según la siguiente relación: 𝑘: Coeficiente de resistencias aerodinámica, o
factor de fricción, en Kg*seg2/m4
EJEMPLO 02
Calcular las pérdidas por fricción y choque en forma combinada (método largo equivalente)
de cada una de las galerías mostradas en la figura, así como también la caída total de la
mina. Considerar las siguientes características:
K: 0.0232 (para todas las galerías)
Q: 9.44 m3/s (20000 cfm)
W: 1.201 kg/m3
CAIDA DE PRESION DE LA MINA (Hm)

Para determinar la magnitud de la presión artificial es necesario sumar algebraicamente las

diferentes presiones de los elementos de un circuito o red de ventilación. Esta presión se
denomina generalmente presión total de la mina y se representa, mediante la siguiente
formula. Enríquez, J. (2011).

𝐻𝑚 = 𝐻𝑒 + 𝐻𝑣

Donde:

𝐻𝑚 : Perdida o caída de presión de la mina o total, en "H20

𝐻𝑒 : Perdida o caída de presión estática, en "H20
𝐻𝑣 : Perdida o caída de presión por velocidad, en "H20
CAIDA DE PRESION POR VELOCIDAD (Hv)
La presión de velocidad se define como la presión resultante del movimiento del aire.
Mientras más rápido se mueve el aire, o mientras mayor sea la velocidad del aire y viceversa.
La presión de velocidad se mide con un tipo piloto con un medidor frontal conectado a un
medidor lateral. Enríquez, J. (2011).

2
𝑉
𝐻𝑣 = 𝑊 ∗
1098

Donde:

𝐻𝑣 : Perdida de presión por velocidad, en "H2O

𝑊: Densidad del aire (0.075), en lb/pie³
𝑉: Velocidad del aire, en pie/min.
CAIDA DE PRESION ESTATICA (He)

Algunas personas la denominan “Presión explosiva”, lo cual ayuda a visualizarla debido a

que la presión estática es la presión ejercida por el aire en las paredes del ducto, la cual
tiende a forzarlas a expandirse. Es la cantidad total de anergia necesaria para vencer las
pérdidas de presión de un ducto. Enríquez, J. (2011).

𝐻𝑒 = 𝐻𝑓 + 𝐻𝑥

Donde:

𝐻𝑒 : Perdida o caída de presión estática, en "H20

𝐻𝑓 : Perdida o caída de presión por fricción, en "H20
𝐻𝑥 : Perdida o caída de presión por choque o puntual, en "H20
CAIDA DE PRESION ESTATICA (He)
PERDIDAS POR FRICCION (𝐻𝑓 ) PERDIDAS POR CHOQUE (𝐻𝑥 )
Representan las pérdidas de presión en Son de origen local, producidas por
el flujo lineal a lo largo del ducto y es accidentes como cambio de área,
producida por el roce del aire con las bifurcaciones, uniones, obstrucciones,
paredes del ducto o labor minera. cambios de dirección, etc.
EJEMPLO 03
EJEMPLO 04

En una labor de dimensiones 3 x 3 metros, el aire avanza a una velocidad de 120 metros en
un 1 minuto, cual es el caudal de aire que circula en esta labor.
EJEMPLO 05

¿Cuál será la caída de presión cuando 25.000 pies3/min de aire a 0,064 lb/pies3 de
densidad fluyen a través de manga corrugada de 1640 pies de largo y 1,0 metros de
diámetro?
EJEMPLO 06

Calcular la pérdida de presión por un conducto de aire que circula a 4 m3/seg, que cuenta
con una resistencia de 40 N seg3/m8.
EJEMPLO 07

Calcular la pérdida de presión cuando 4 m3/seg, de aire circula a través de un ducto que
cuenta con una resistencia de 9.3 seg3/m8.
LONGITUDES EQUIVALENTES
LONGITUDES EQUIVALENTES
LONGITUDES EQUIVALENTES

* Valores calculados para una altura de 2500 msnm, para 𝛼 = 0.00189 (𝑘 = 1100 𝑥 10−10 )
