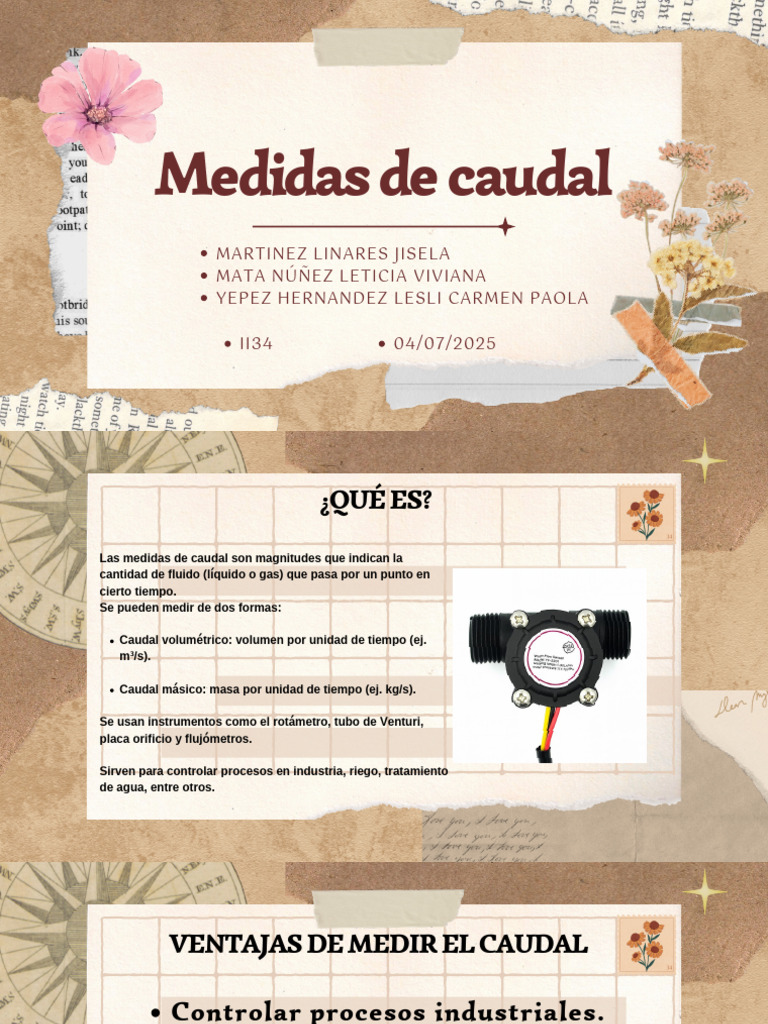

Medidas de caudal

MARTINEZ LINARES JISELA


MATA NÚÑEZ LETICIA VIVIANA
YEPEZ HERNANDEZ LESLI CARMEN PAOLA

II34 04/07/2025
¿QUÉ ES?

Las medidas de caudal son magnitudes que indican la


cantidad de fluido (líquido o gas) que pasa por un punto en
cierto tiempo.
Se pueden medir de dos formas:

Caudal volumétrico: volumen por unidad de tiempo (ej.


m³/s).

Caudal másico: masa por unidad de tiempo (ej. kg/s).

Se usan instrumentos como el rotámetro, tubo de Venturi,


placa orificio y flujómetros.

Sirven para controlar procesos en industria, riego, tratamiento


de agua, entre otros.
VENTAJAS DE MEDIR EL CAUDAL

Controlar procesos industriales.


Ahorrar recursos.
Asegurar calidad y seguridad.
Tipos generales de medidores
Medidores Volumétricos:
Miden el volumen de fluido
que pasa por segundo.
Medidores Másicos: Miden
directamente el peso del
fluido en movimiento.
Tipos generales de medidores

Medidores Volumétricos
Tipos generales de medidores

Medidores Másicos:
Medidores de Presión Diferencial
•Funcionan creando un estrechamiento en
la tubería que provoca una caída de presión.
Esa diferencia se usa para calcular el caudal.

•Tipos: Placa orificio, Tobera, Tubo


Venturi.
•Aplicaciones: sistemas industriales con
medición de presión existente.
Medidores de Área Variable (Rotámetros)
•Un tubo transparente con Tipos: De purga,
forma de cono contiene un De vidrio,
flotador. Blindados.

•El fluido empuja el flotador


según la cantidad que pasa.

•Lectura fácil y directa.


Medidores de Velocidad
(Turbina y Vórtex)
Detectan qué tan rápido se mueve
el fluido.

Turbina: el fluido hace girar


una hélice.
Vórtex: mide los remolinos
que se forman tras un
obstáculo.
Usos: vapor, líquidos limpios.
Medidores de
Desplazamiento Positivo
Capturan porciones exactas del
fluido y las cuentan.

Tipos: Disco oscilante, Pistón


alternativo, Rotores ovalados.

Muy exactos. Ideales para


aceites y productos viscosos.
Medidores Térmicos (Caudal Másico)
Miden cuánto calor
absorbe el fluido desde
un sensor caliente.

La cantidad de calor
absorbido depende de la
masa.

Alta precisión. Usados en


gases de bajo caudal.
Medidores Coriolis
Utilizan tubos que vibran
al paso del fluido.

Miden directamente:
Masa, Densidad,
Temperatura.

Muy precisos. Ideales


para productos críticos y
sensibles.
Medidores Compensados

Combinan medidores
volumétricos con sensores de
temperatura, presión y
densidad.

Calculan la masa de forma


indirecta.

Más baratos que los Coriolis


pero menos precisos.
Medidores Coriolis
APLICACIONES

Ingeniería de procesos
(química, petróleo, alimentos)
Sistemas hidráulicos
Riego agrícola
Redes de agua potable y
saneamiento
Motores y sistemas de
refrigeración
Conclusión
Medir el caudal de fluidos es esencial para controlar
procesos industriales con eficiencia, seguridad y
calidad. Existen distintos tipos de medidores, desde
los más simples hasta los más avanzados, y su
elección depende del tipo de fluido, la precisión
requerida y las condiciones del sistema. Usar el
instrumento adecuado mejora el rendimiento del
proceso y facilita una gestión más precisa mediante
tecnologías modernas e integradas.
Gracias
