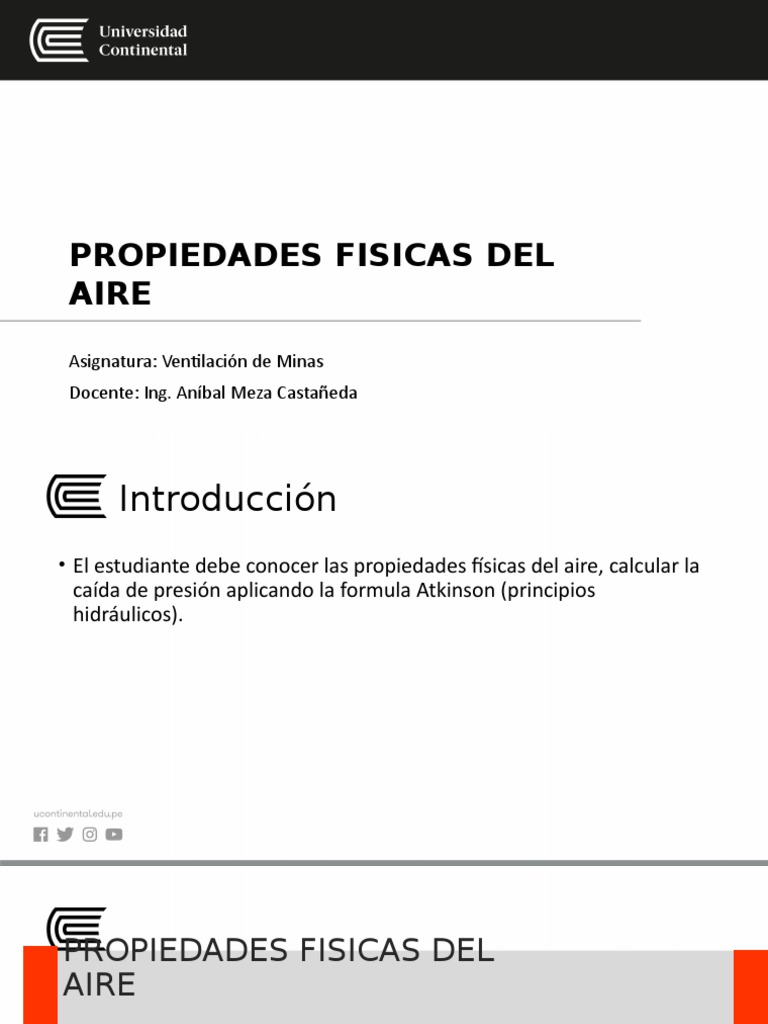

PROPIEDADES FISICAS DEL

AIRE
Asignatura: Ventilación de Minas
Docente: Ing. Aníbal Meza Castañeda
 Introducción
• El estudiante debe conocer las propiedades físicas del aire, calcular la
caída de presión aplicando la formula Atkinson (principios
hidráulicos).
PROPIEDADES FISICAS DEL
AIRE
PRESION ATMOSFERICA
Es la fuerza ejercida por el aire sobre los objetos que se hallan en
contacto con él y que no es sino la manifestación del peso del aire.
Una columna de aire de 1cm * 1 cm de base y cuya altura sea la de la
atmósfera (más de la mitad del aire atmosférico se halla concentrado en
los 5,000 primeros metros y el resto en los primeros 20,000 metros), pesa
1,033 gramos (presión normal o atmósfera física) y equilibra el peso de
una columna de mercurio de igual sección y de 76 cm. De altura o una de
gran de igual sección y de 10.33 metros de altura, todos al nivel del mar.
Esta presión se halla con la siguiente fórmula:
Log P = 1.476-[h/(122.4 * T)]; pulgadas de
mercurio
Donde:
P = Presión atmosférica; pulg. Hg
h = Cota absoluta considerada; pies
T: Temperatura media considerada; °R
°F = (9*°C/5)+32
Ejemplo:
Hallar la presión atmosférica de la Mina Huaripampa (San
Cristóbal) cuya cota media es de 4419 metros sobre el
nivel del mar y cuya temperatura media es de 19°C
Solución:
h = 4419*3.281 =14499 pies
T = (9*19/5)+32+459.69 =526°R
log P = 1.476-[14449/(122.4*526)]=1.250798703
P = antilog 1.250798703 = 17.82 pulg. Hg
P = 17.82*25.4 =452.63 mm Hg
P = 17.82*13.59=242.17 pulgadas de agua
Solución con Tabla PRESIÓN ATMOSFÉRICA, LECTURA
BAROMETRICA Y DENSIDAD RELATIVA DEL AIRE, psi, pulg de Hg y
s/u, respectivamente:
Se relaciona en la columna Altura Sobre el Nivel del Mar, con la fila
de la cota 14,500 pies (por exceso) y se lee en la Columna de
Lectura Barométrica, la intersección de dicha fila, es de 17.22 pulg.
de mercurio.

Peso Específico o Densidad Absoluta

Es la relación del peso del aire por el de volumen del mismo.
También es conocido como densidad absoluta o masa. Indica
también cuántas veces un gas es más pesado o más liviano que el
aire.
El peso específico standard (760 mm Hg, 15° C y 60% humedad) es 1.2
kg/m3 ó 0.0751 lb/pie3.

p.e. = (1.327 *Pbarom)/T; lb/pie3

Donde:
Pbarom = Presión barométrica; se obtiene de la Tabla Presión
Atmosférica, Lectura Barométrica y Densidad Relativa del aire a
Determinada Altitud; pulgadas de mercurio. Dado el caso, también se
puede utilizar la siguiente fórmula:

Pbarom = 760 (1 - h/44300)5.256; pulg de Hg

T = Temperatura absoluta; °R
Ejemplo:

Hallar el p.e. del aire de la Mina Huaripampa (San

Cristóbal) cuya cota media es de 14500 pies sobre
el nivel del mar y la temperatura media es de 19°C.

Solución con Tabla:

p.e. = (1.327 * 17.22)/526.2 = 0.0434 lb/pie3

Caída de Presión o Depresión del Flujo de Aire
• En ventilación de minas, interesa más la diferencia de presión
(depresión o caída de presión) que las presiones mismas.
• La circulación del aire en interior mina es originado por la diferencia
de presiones entre la entrada y salida del conducto o entre 2 puntos
del conducto o ducto, debido a causas naturales (diferencia de
presiones, temperaturas o cotas) o artificiales (uso de ventiladores).
• La energía que es suministrada a un proceso de flujo constante, se
consume en vencer las resistencias que se oponen a su movimiento,
es decir sufrirá una pérdida de energía durante su recorrido. Esto
significa que el flujo de aire deberá disponer de una energía
superior a la requerida para vencerlas.
La pérdida de energía que experimenta el flujo de aire al
circular por estas labores, se debe principalmente a las
siguientes causas:

1) La fricción de las partículas de aire con las paredes de los

conductos, siendo mayor cuanto más irregular sea la superficie.

2) El choque del aire contra los obstáculos existentes en los

conductos (curvas, contracciones, expansiones, uniones,
bifurcaciones, obstáculos, etc.).
Fórmula de Atkinson
La caída de presión o depresión se halla aplicando la Fórmula del Ingeniero de Minas Inglés
John Atkinson, la misma que partió de principios hidráulicos como la de Antoine Chezy (Francia
1769), quién realizó pruebas en líquidos que discurrían por canales y Henry Darcy (Francia 1830
- 1858), quién efectuó pruebas en líquidos que discurrían por tuberías.
Atkinson estableció las bases para el desarrollo de esta ciencia, es decir orientándolo al flujo de
aire en interior de las minas.
La fórmula inicial de Atkinson fue en función a la velocidad:
P = (k * S * V2)/A
Donde:
P = caída de presión
k = Coeficiente de Atkinson
S = Superficie de contacto
V = Velocidad media del aire
A = Sección transversal del ducto
En esa época se establecieron una serie de valores para "k" en
función al tipo de revestimiento de la galería (rugosidad),
ignorándose el efecto de la densidad del aire.
Por otro lado, conforme se profundizaba las minas, los cambios de
densidad del aire cobraban importancia, por lo que, debido a la falta
de un factor de densidad del aire en la ecuación de Atkinson, se
estaba obteniendo resultados cada vez menos exactos.
Esto hizo que se modificara la ecuación inicial, al mismo tiempo que
se usaran diferentes unidades.

La bibliografía existente considera las siguientes fórmulas de

Atkinson:
Actualmente, la más utilizada es la siguiente fórmula:
HL = K * p * ( L + Le ) * Q2/(5.2 * A3); pulgadas de agua
Esta fórmula, conocida como FORMULA DE ATKINSON, es aplicable a toda corriente
turbulenta.
En esta fórmula, la expresión:
(K * p * (L + Le))/(5.2 * A3)

Se denomina RESISTENCIA ESPECIFICA (R) del ducto, es decir es la resistencia que se

opone al paso del aire en una labor.
La fórmula HL se transformaría en:

HL = (k * p * (L + Le))/ 5.2 * A3) * Q2

HL = R*Q2
R = HL Q2
Esta R en Francia y en URSS está dada en Kilomurgue; en
Alemania en "Weisbach y en Inglaterra en Atkinson.
En todo caso, R depende de:
a) La rugosidad (incluyendo tipo de fortificación) del conducto
(K); a menor rugosidad, menor R.
b) Las características geométricas (área); a mayor área, menor R.

c) La densidad del aire que fluye a través del conducto

(velocidad); a menor densidad (aire liviano), menor R.
d) A mayor longitud de un conducto de aire, mayor R.
Desarrollo de la Fórmula de Atkinson
Para un análisis detallado, esta fórmula se compone por:
HL = Hf+Hx
Donde:

HL = Caída de presión total del flujo de aire de la mina, sección o circuito; pérdida
de presión o depresión requerida para superar la fricción y choque; pulgadas
de agua

Hf = Caída de presión por fricción o rozamiento, que constituye del 70 al 90% de las
pérdidas de presión del aire que circula en un sistema de ductos de área
constante.
Se debe al rozamiento de las partículas del aire con las rugosidades de las
labores y el entibado, así como al rozamiento de las partículas del aire
entre sí, durante el recorrido.

Hf = (K * p * L * Q2)/(5.2 * A3); pulgadas de agua

Hx = Caída de presión por choque, causados por los cambios de dirección

del conducto, cambios de sección transversal, ingresos y salidas del
flujo de aire, etc. Su cálculo considera a las Longitudes Equivalentes
(Le), es decir la transformación a pies lineales de cada característica
en el ducto, en base a la tabla que se desarrollará más adelante.
Hx = ( K * p * Le * Q2)/(5.2 * A3)
La forma simplificada y efectiva para hallar HL es:
HL = (K * p * (L + Le) * Q2)/(5.2 * A3); pulgadas de agua
Donde:
K = Coeficiente o factor de Fricción del conducto de aire. Se utiliza la
TABLA FACTOR DE FRICCIÓN DE HOWARD L. HARTMAN adjunta,
que brinda valores al nivel del mar, multiplicado por 10-10 para
labores aperturadas o proyectadas; el Bureau of Mines realizó
pruebas exhaustivas con estos datos, que se basa en la densidad
del aire estándar (=0.0751 lb/pie3).
Esta Tabla Relaciona:
TIPO DE LABOR, revestida, roca sedimentaria o carbón, enmaderada y
roca ígnea.
IRREGULARIDADES DE LAS SUPERFICIES DE ALIMENTACIÓN, recta,
sinuosidad o curvatura y si es limpia, presenta obstrucción
pequeña u obstrucción moderada. Generalmente, se lee el
promedio.
Para corregir K a la cota considerada, se usa la fórmula:

Kcorreg. = (K * p.e. aire cota/0.0751) * 10-10

Donde:

0.0751 = Peso específico del aire al nivel del mar; lb/pie 3

Ejemplo:
Hallar K al nivel del mar y a 2412 m.s.n.m. para la Estación en roca ígnea altamente irregular, levemente sinuosa y
obstruida moderadamente; la temperatura media es de 10°C.

Procedimiento:
En la Tabla, se ubica Roca ígnea, Irregularidad máxima ("altamente irregular") y sinuosidad leve, obstrucción moderada:
K = 220*10-10
p.e. aire cota = 1.327 * 17.97/510 = 0.047 lb/pie3

log P = 1.476 – [13822/(122.4 * 510)]

logP = 1.25458

P = antilog 1.25458 = log 17.97 pulg. de agua

Kcorreg = 220 * 0.047/0.0751 = 138 *10-10

p = Perímetro del ducto; pies

Dada las secciones irregulares de cada Estación de Ventilación y su influencia, en forma práctica se halla
su perímetro con la siguiente fórmula:

p = (2a + 2h)*c
Donde:
a = Ancho medio del conducto; pies
h = Altura media del conducto; pies
c = Constante de irregularidad de la sección; va de 0.8 a 1.2

Los perímetro así hallados se compensan unos con otros.

L = Longitud física del conducto, de la Estación considerada y su zona de influencia; es decir, hasta el
punto medio entre estaciones, entre la bocamina y el punto medio de la siguiente Estación, etc.; pies.
Debe ser determinada en el terreno y luego en el Plano de Ventilación.
Una vez determinada, no deberá modificarse por lo menos mientras duren los cálculos, a fin de no
alterarlos.
En futuros levantamientos, estas longitudes variarán por razones obvias
Esta longitud física de los conductos considera los lugares por donde
circula el flujo de aire; en interior mina existen galerías, chimeneas, etc.
abandonados y/o clausurados que en determinado momento pueden
ser habilitados, es decir que el flujo de aire con fines de ventilación
circulará.

En el Plano de Ventilación adjunto, expresamente se han determinado

las longitudes físicas de influencia de cada Estación de Ventilación; en
base a características requeridas en el momento; y en el gráfico adjunto
se especifican dichas longitudes.
Le = Longitud equivalente, es decir la sumatoria de las características
físicas existentes en la longitud de influencia de la Estación de
Ventilación (curvas, contracciones, bifurcaciones, etc.).
Se utiliza la Tabla de CARGOS EQUIVALENTES PARA VARIAS
FUENTES DE PERDIDAS POR CHOQUE en pies, adjunta.

Esta Tabla se utiliza para labores horizontales, verticales e

inclinadas, teniendo en cuenta siempre la dirección del flujo de
aire. Deben evitarse las duplicidades de lectura con las estaciones
vecinas.
Q = Caudal de aire, dado en pie3/min
A = Área transversal de la Estación de Ventilación; pie2
Empíricamente, se halla con la fórmula:

A = a * h * 0.9 ; pie2

Donde:
a = Ancho medio de la Estación o conducto; pie
h = Altura media de la Estación o conducto; pies
0.9 = Constante de corrección geométrica, por el mineral que se deja in situ a fin de darle
forma de arco al techo de la labor. Puede variar de 0.7 a 0.9, de acuerdo a
irregularidades presentes. Como quiera que una Estación de Ventilación debe tener las
cajas y techo con las menores irregularidades, se usa generalmente el valor 0.9. Como se
trata de una buena cantidad de estaciones, los errores se compensan unos a otros, por
exceso y por defecto.
5.2
• = Factor de conversión. Es la presión necesaria para poner en movimiento al aire
(presión estática, presión de velocidad y cuando está combinado, la presión
total). Es derivado del hecho que 1 pie3 de agua pesa 62.5 lb y que 1/12 de este
peso específico es el peso de 1 pulgada de agua: 62.5 lb/12 = 5.2 lb/pie 3

Como quiera que la mayor parte de las minas utilicen los Circuitos de Ventilación
COMBINADA, el mayor valor de HL hallado representa al HL de la mina.

Con la fórmula de Atkinson, podemos hallar cualquiera de sus componentes

conociendo el resto de datos, especialmente el caudal (Q) a determinada longitud
(L) y viceversa, en proyectos de ventilación. Se aplica las fórmulas:
Q=
L + Le = (5.2 * A3 * HL)/(K * P * Q2)
Ejemplo:

Se cuenta con un ventilador eléctrico de 20,000 CFM de capacidad que trabajará

impulsando aire fresco por un ducto metálico, de acuerdo a los siguientes datos:

HL = 7.7 pulgadas de agua

K = 15 * 10-10 (ducto metálico)
L + Le =1,312 pies (400 m)
A = 4.3 pie2

Se quiere conocer el caudal de aire que llegará por este ducto a 400, 350, 300 y
250 metros de longitud respectivamente.
•
Solución:
Obtenemos en primer lugar Q para una longitud de 1,312 pies (400 m):
Q=
=
=
= 14,835 CFM
Siguiendo este procedimiento para los demás, se obtendrá finalmente:
L Q
400 m 14,835 CFM
350 m 15,859 CFM
300 m 17,130 CFM
250 m 18,765 CFM
Caída de Presión en ductos de ventilación

Un ducto con paredes rugosas causa mayor turbulencia. Las

pérdidas de presión estática y por choque se presentan por la
fricción en codos, entradas de ramales, expansiones,
contracciones, entrada al ventilador, etc. Las Caídas de Presión en
ductos de ventilación se pueden obtener por medio de
expresiones matemáticas o por medio de gráficos llamados
comúnmente Diagramas de Moody tanto para ductos metálicos
galvanizados como para ductos diferentes del fierro galvanizado.
Cálculo matemático para ductos metálicos galvanizados

Para calcular las pérdidas por fricción por cada cien (100) pies de
longitud recta, se utiliza la siguiente fórmula:
Hf/100 = (2.74 (V71000)1.9)/(D)1.22
Donde:
Hf = Pérdida de presión por 100 pies de tubería recta; pulgadas
de agua
V = Velocidad del flujo de aire; pie/min
D = Diámetro del ducto; pulgadas
Ejercicio:

Hallar la caída de presión para un ducto metálico galvanizado recto de

12 pulgadas de diámetro y de 600 pies de longitud y cuya velocidad de
flujo es de 400 pie/min.

Solución:
Para 100 pies de longitud:
Hf/100 = 2.74 (400/1000)1.9/(1.2)1.22 = 0.023 Pulgadas de agua
Para los 600 pies de longitud:
Hf/600 = 0.023 * 6 = 0.138 pulgadas de agua
Cálculo matemático para ductos diferentes del fierro galvanizado

Se utiliza la fórmula anterior, pero en este caso multiplicado por un

factor de corrección, dependiendo del tipo de ducto, en base al
nomograma FACTOR DE CORRECCIÓN adjunto, para los distintos
tipos de tubería y de acuerdo a su rugosidad.

En este nomograma, la tubería de fierro galvanizado es el material

de comparación, el mismo que tiene un factor de corrección igual a
1.
Ejercicio:
Hallar la caída de Presión para un ducto flexible corrugado de 40
pulgadas de diámetro y 100 pies de longitud, cuya velocidad de flujo
de transporte es de 380 pie/min.

Solución:
El factor de corrección para un ducto flexible corrugado de 40 pulgadas
de diámetro, de acuerdo al nomograma, es por aproximación: 1.65

Hf/100 = 2.74 (380/1000)1.9/(40)1.22 * 1.65 = 0.0080 pulgadas de agua

Resistencia equivalente

Cualquiera que sea la forma como estén conectados los diversos

ramales que constituyen la red de ventilación en una mina, siempre
será posible reducir todo el circuito a una resistencia equivalente, que
será la que tiene que vencer el aire para circular a través de todas las
labores existentes.

Si el caudal de aire que circula a través de la mina es Q y la pérdida de

presión que experimenta entre el punto de ingreso y el de salida es HL,
la Resistencia equivalente R de la mina será:
R = HL/Q2
Abertura u Orificio Equivalente. Fig. No. 27

Se llama así a un orificio redondo imaginario "Am" practicado en

una pared delgada que cubre un conducto, a través del cual puede
pasar el mismo caudal de aire que circula por el conducto debido
a la diferencia de presiones existentes a ambos lados de dicha
pared.

La Abertura Equivalente caracteriza claramente las minas respecto

al grado de dificultad ("estrecha") o facilidad ("abierta") de su
ventilación.
•Cuanto menor sea la resistencia equivalente de la mina, mayor
será su Orificio equivalente y por lo tanto será más fácil ventilarla.
Cuanto más amplias sean las excavaciones que constituyen el
circuito de ventilación y cuanto más conexiones en paralelo se
tenga, mayor será la Abertura equivalente de la mina y menor su
Resistencia equivalente.
Esta abertura equivalente permanece invariable para los
volúmenes y depresiones existentes en tanto no varíen ni el
circuito de ventilación ni las labores.
Se halla según Daniel Murgue:
Am = 0.0004 * Q/; pie2
Donde:
Q = Caudal de aire; cfm
HL = Caída de presión; pulgadas de agua
Existen otras fórmulas similares, con sus respectivas unidades.
En la práctica, una mina cuya Am es menor de 10.76 pie2 (1m2) es difícil o
"estrecha" de ventilar; si es mayor de 21.52 pie2 (2m2) es fácil o "amplia".
La mayoría de las minas tienen un Am entre 10.76 y 21.56 pie2; es decir
son intermedias.
La Am promedio de la mina estará dada por su media aritmética.
El orificio equivalente hace posible efectuar pruebas de laboratorio a fin
de obtener velocidades, consumo de fuerza, presiones requeridas,
secciones, etc. en los ventiladores.
 Curva Característica de la mina. Fig. No. 28

Es una parábola de la forma R=HL/Q2 que representa la relación

entre el caudal de aire Q y la depresión HL.

En la Fig. 28, para una resistencia R circula a través de la mina o

conducto un determinado caudal Q con un depresión HL. Si se
mantuviera R, su parábola será mayor y con la misma HL se inducirá
mayor Q.
Puede ser relacionada también con la Abertura equivalente (HL=
(0.00042 * Q2)/Am2).
Define el comportamiento del flujo de aire que circula a
través de la galería o conducto / circuito.
De aquí resulta claro que, conectando en paralelo el
mayor número posible de ramales, se logrará reducir la
resistencia R y con la misma depresión HL se logrará un
mayor caudal de aire Q.
En minas con ventilación natural, las curvas no pasan por
el origen de las coordenadas, sino que cortan una de las
rectas.
Estas curvas son constantes en un periodo, pero cambian
con los reajustes.
 Pregunta
• ¿Qué parámetros considera en la presión atmosférica relacionado con
la altura sobre el nivel del mar?
A. Resistencia y abertura equivalente.
B. Caída de presión, formula de Atkinson.
C. Principios hidráulicos.
D. Lectura barométrica y densidad relativa del aire
E. N.A.
Respuesta:
