Clase 4

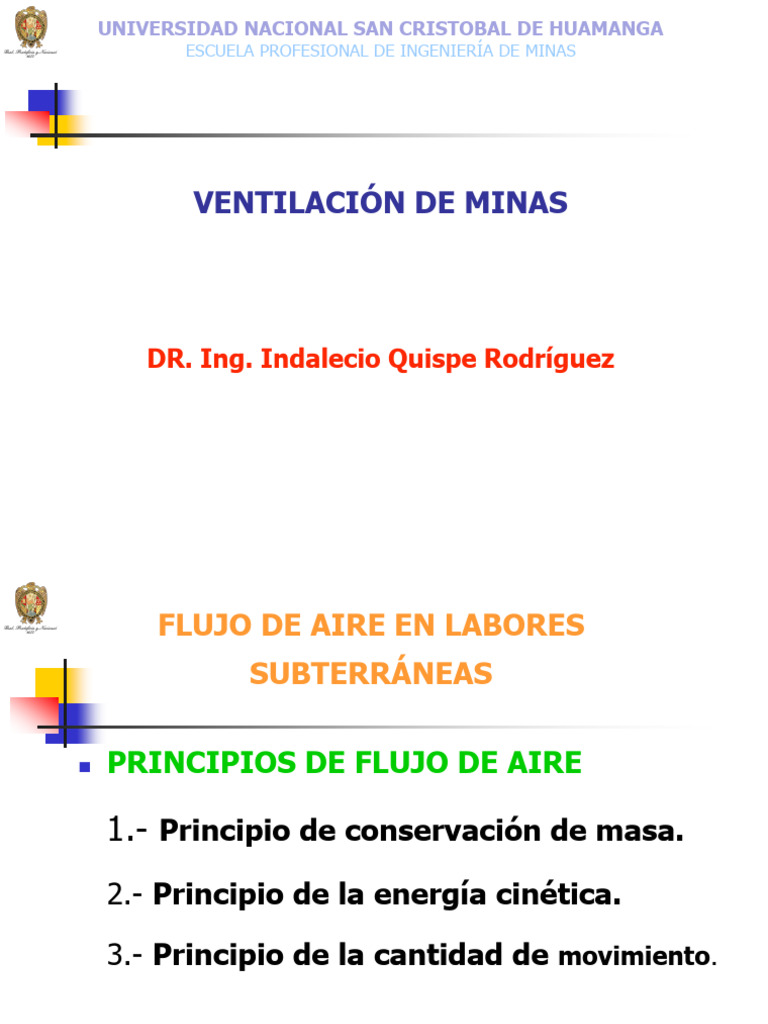

UNIVERSIDAD NACIONAL SAN CRISTOBAL DE HUAMANGA
ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS
VENTILACIÓN DE MINAS
DR. Ing. Indalecio Quispe Rodríguez

FLUJO DE AIRE EN LABORES
SUBTERRÁNEAS
◼ PRINCIPIOS DE FLUJO DE AIRE
1.- Principio de conservación de masa.

2.- Principio de la energía cinética.
3.- Principio de la cantidad de movimiento.
DR. Ing. Indalecio Quispe Rodríguez 2

PRINCIPIOS DE FLUJO DE AIRE
◼ Para un gas real como el aire, se aplica el

principio de energía.
◼ La ventilación de minas es un ejemplo del

proceso de flujo permanente, que significa,
que ninguna de las variables cambia con el
tiempo.

Para un fluido ideal:

Total energía1 = total energía2

◼ Donde:
◼ Energía de presión.
◼ Energía cinética del fluido.
◼ Z = Energía potencial.

◼ Esta ecuación general de energía, se

conoce como la ecuación de Bernoulli, que
es aplicable a todo flujo de fluidos ideal.

Para un fluido real:

Para un gas real como el aire, las

energías son:
Total energía1 = total energía2 +

pérdida de energía por el flujo1-2

◼ Sustituyendo en la expresión los términos de
energía, se obtiene la ecuación general de
energía, que se conoce como ecuación de
Bernoulli, aplicable a todo flujo de fluidos:

2 2
P1 V1 P2 V2
+ + Z1 = + + Z2 + Hl
w 2g w 2g
Donde:

Z = Energía potencial
Hl = Energía perdida en forma de calor.

◼ Aceptando la equivalencia de energía

específica y la caída de presión, la
ecuación 4.2 puede expresarse, en
forma de caída de presión de la
siguiente manera:
◼ HS1+ HV1 + HZ1 = HS2+ HV2 + HZ2 + Hl

Donde:
◼ HS = Caída estática.
◼ HV = Caída de velocidad
◼ HZ = Caída potencial
◼ Todas estas variables deben ser expresadas

en unidades de pulg de agua

EJEMPLO:
Demostrar que la energía total en un

punto 1 es igual a la energía total en
otro punto2, de un conducto colocado
horizontalmente y verticalmente. La
pérdida de presión entre los puntos 1
y 2 es igual 3”.
EJEMPLO:
Se asume que el punto 1 está ubicado a nivel

del mar (1 Atmósfera = 14.7 psi = 407 pulg
de agua o 10.3 m de agua) y el valor de
otras variables está indicado en la figura.

SOLUCIÓN
Para un ducto en posición horizontal:

◼ Empleando presiones absolutas se calcula,

en pulg de agua, de acuerdo a la ecuación
4.3:
◼ (4+407) + 1 + 0 = (1+ 407) +1 + 0 + 3
◼ 412 = 412 (o 10.465 mm. = 10.465 mm.)

◼ Empleando presiones absolutas se calcula,

en pulg de agua, de acuerdo a la ecuación
4.3:
◼ (4+407) + 1 + 0 = (1+ 407) +1 + 0 + 3
◼ 412 = 412 (o 10.465 mm. = 10.465 mm.)

◼ Cabe señalar, que de no existir una

diferencia entre el punto 1 y el 2, el término
“Z” se elimina en la ecuación, en este caso
ponemos cero en ambos miembros.
◼ También podemos hallar usando solamente
las presiones medidas:
◼ 4+1+0=1+1+0+3
◼ 5 = 5 (o 127 mm. = 127 mm.)

Para un ducto en posición Vertical:
◼ Escribiendo la ecuación de la
energía con presiones absolutas,
tenemos:
◼ (4 + 407) +1 + 0 = (1 + 406)
+1 + 1 + 3
◼ 412 = 412 pulg de H2O

◼ Sin embargo, usando solamente las

presiones medidas, tenemos:
◼ 4+1+0=1+1+1+3
◼ 5 ≠ 6 pulg de H2O (o 127 mm. 152 mm.)
◼ Este cálculo tomando solamente las
presiones medidas es incorrecto, porque se
desprecia la presión atmosférica que siempre
es diferente con el cambio de elevación

◼ Como el aire es un gas real compresible y

tiene una pequeña variación de su densidad
por la diferencia de elevación, porque las
columnas de ventilación Z en la mayoría de
las minas son instaladas casi a la misma
elevación, es decir en todas las minas la
diferencia de elevación entre las bocaminas
es pequeña

RESISTENCIA DE LABORES MINERAS AL
MOVIMIENTO DEL AIRE
◼ En 1850 el Ing. De minas inglés John Atkinson
establece las bases para el estudio de la caída de
presión en un sistema de ventilación.
◼ En base a los principios de Darcy – Chezy, Atkinson

MOVIMIENTO DEL AIRE

MOVIMIENTO DEL AIRE
Para expresar en función del caudal de aire, se

reemplaza V = Q/A de la ecuación
Q = V x Q y la fórmula se convierte en:

MOVIMIENTO DEL AIRE
◼ Para cambiar esta pérdida de presión H de

lbs/ft2 a pulg H2O, se reemplaza por 1 pulg
H2O = 5.2 lbs/ft2 ó 249 Pa.

MOVIMIENTO DEL AIRE

MOVIMIENTO DEL AIRE
◼ Esta fórmula de Atkinson es aplicable a

toda corriente turbulenta ( veloc  a 5
m/min).
◼ La ecuación 4.8 también se puede
expresar por:
◼ H = RQ2.

MOVIMIENTO DEL AIRE
◼ Donde:
KOL inH 2 O min 2

◼ R= 3
, en
5.2 A ft 6
◼ Llamada también factor de resistividad
propia del conducto.

COEFICIENTE DE FRICCIÓN k
◼ Asimismo, se considera un factor de
fricción “K”
◼ K = Coeficiente de fricción,
lbs − min 2
◼ (N.s2 /m4)
ft 4

◼ Kcorregida = Kc = fc x K.
Pe.aire.del.lugar
◼ fc =
0.075

◼ Hay tres métodos principales para

determinar el valor adecuado del factor de
fricción (K):
a.- Por analogía con similares conductos de

ventilación
b.- Mediante uso de tablas
c.- Mediante datos geométricos

C.- MEDIANTE DATOS GEOMÉTRICOS
◼ La fórmula práctica para determinar el

coeficiente de fricción (K) es la
siguiente, que se adecua mejor para
los cálculos:
−6
1,855x10
K = 2
  2e 
6,671,74 − 2 log 
  Dh 
◼ Donde:
K: Coeficiente de fricción del conducto (lb
min2/pie4)
e: Espesor de las irregularidades de la
sección transversal del conducto (m)
Dh: Diámetro hidráulico del conducto (m).

Fig. 4.1: Estación de ventilación

◼ El procedimiento de medición es el
siguiente:
1. Establecer tramos de 10 m. en un conducto
2. Establecer 8 estaciones de medición: 2 en
cada pared lateral del conducto, 2 en el
techo y 2 en el piso
3. Ubicar 2 puntos en los extremos de 10 m,
en cada estación establecida
4. Extender una cuerda entre los 2

puntos fijados en cada estación
5. Medir los espacios entre la pared
del conducto y la cuerda
6. Obtener el promedio de los espacios
medidos, el cual representa el
espesor de las irregularidades del
conducto “e”
MOVIMIENTO DEL AIRE
◼ La resistencia (R) es el factor inherente a la mina

que se opone al paso del aire, y depende
básicamente de:
◼ La rugosidad del conducto (K)
◼ Sus características geométricas (S/A3),
S = OL = Es la superficie de fricción.
◼ La densidad del aire que fluye a través de él ()

Ejemplo de aplicación
1.- Seleccionar el factor de fricción “K” al

nivel del mar y a 4,214 m.s.n.m para un
tramo de conducto en roca ígnea
altamente irregular, levemente sinuoso y
obstruido moderadamente; las
temperaturas medidas son de 59ºF y
56ºF.
Solución:

2.- El crucero del nivel 70, cuyas características y

datos son: labor recta, limpia, irregularidades de
superficie, área y alineación promedio:
Área = 12’ x 9’ = 108 ft2,
Para el área considerar BxHx11/12
Longitud (L) = 419.94 ft.
Perímetro (O) = 38.55 ft. El crucero está ejecutado en
roca ígnea, el peso específico del aire en NV 70 es
0.047 lb/ft3. Determinar la resistencia de la labor.

Figura del problema 2:

PÉRDIDAS DE PRESIÓN
◼ En la corriente de aire se distinguen

dos tipos de pérdida:
1. Pérdidas por fricción, Hf.
2. Pérdidas por choque, Hx.
◼ Las cuales están relacionadas por
H1 = Hf + Hx.

PÉRDIDAS DE PRESIÓN
POR FRICCIÓN (Hf).
◼ Son originadas a lo largo del conducto recto

libre de toda obstrucción y de sección
constante, por el rozamiento de partículas
de aire en un flujo lineal con las paredes
y entibados de las labores mineras.
◼ Estas representan el 70% a 90% de la
pérdida total de presión en sistema de
ventilación.

Pérdidas por fricción, Hf.
◼ Pueden calcularse algebraica y

gráficamente (mediante ábacos).
◼ El método algebraico usual es
mediante la ecuación de Atkinson:
2
KOLq
Hf = Rq2 =
5.2 A3

◼ La fórmula es de uso general. Sin embargo, su uso

tiene inconveniente por el valor de K tan pequeña,
como: 100 x 10-10 ó 0.0000000100.
◼ Para evitar este inconveniente el Q se expresa en
unidades de 100 000, como Q = q x 10-5 o

q = Q x 100 000 y sustituyendo este valor en la
ecuación siguiente se tiene:

◼Donde:
Hf = caída de presión por fricción, en pulg H2O.
R = Resistencia del conducto,
K = Coeficiente de fricción,
Q = caudal de aire circulante, en CFM (ft3/min) y en
unidades de 100,000
L = longitud de la labor, en pies.
O = perímetro del conducto, en pies.
A = área de la labor, ft2.
5.2 = factor de conversión lb/ft2 a pulg H2O.

◼ Cuando se trabaja con otras densidades de

aire que el estándar, se corrige:

H f = RQ x
2
0.075
Donde:
 = densidad del aire en el lugar.
Nota: Esta corrección se aplicará, siempre
en cuando, que todavía no se ha corregido
previamente el valor de K por este factor de
corrección.
Ejercicios de aplicación
Determinar las pérdidas de presión por fricción,

para el cual se tiene las siguientes características:
La labor subterránea es bastante sinuoso y
ligeramente obstruido, tiene cuadros de
sostenimiento.
La longitud es de 810 ft
El caudal de aire que fluirá es de 20,000CFM.
El área de la sección es de 200 ft2.
El perímetro es de 60 ft
La densidad del aire es de 0.075 lb/ft3
◼ Solución.
PÉRDIDAS DE PRESIÓN POR CHOQUE (HX).

Pérdidas por Choque Hx
◼ Se les da el nombre genérico de pérdidas locales .

◼ Su magnitud se expresa usualmente en
términos de “longitud equivalente” (Le), para el

cual se utiliza la tabla de longitudes equivalentes
(tabla 5).
◼ Estas pérdidas representan del 10% a 30% de la
pérdida total de la presión.
◼ Las longitudes equivalentes siempre se le suma al
conducto siguiente.

PÉRDIDAS DE PRESIÓN POR CHOQUE (HX).

PÉRDIDAS DE PRESIÓN POR FRICCIÓN (Hf)
CHOQUE (HX).

Ejemplo de aplicación:
1.- Se ha previsto avanzar una galería recta de
800 m (2624.8 ft) sin revestimiento, pero con
las paredes relativamente lisas, cuyo factor de
fricción será aproximadamente K = 0.014
Kg/m3 (75.46 lb.min2/ft4 x 10-10). Se trata
de una galería rectangular de 2 x 3 m (6.562
ft *9.843 ft) a través de la cual circulará un
flujo de aire de 130 m3/min (4590.95 ft3/min).
Calcular la caída de presión.
◼ Solución.
CHOQUE (HX).

CHOQUE (HX).
4.- Determinar las pérdidas de presión por

fricción y choque de un flujo de aire de
25,000 CFM que atraviesa una galería de 800
ft de longitud.
La galería atraviesa una roca intrusiva que
tiene desviaciones moderadas y está libre de
cualquier obstrucción. El área promedio de la
sección es 200 ft2, la densidad del aire es
0.065 lb/ft3, el perímetro promedio es de 60
ft.

CHOQUE (HX).
Cont…Problema 4:
Solución:

RESISTENCIA EQUIVALENTE DE LA
MINA
Cualquiera sea la forma de cómo están interconectados los diversos ramales de

ventilación de una mina, siempre será posible reducir todo el circuito a una
resistencia equivalente,

MINA
R1
R2
R1 > R2

MINA
◼ Rm =
H m
2
Q m
◼ Hm = Rm Qm2

LA CURVA CARACTERÍSTICA DE LA MINA
◼ La ecuación Hm = Rm Q2m tiene su representación gráfica en

un sistema de ejes cartesianos

◼ La variación de la presión estática (H) en tramo (L)

depende del cuadrado de volumen de aire
◼ H  Q2
◼ Conocida esta relación podemos conocer la
resistencia futura que ofrece la mina, donde
circulará un caudal de aire; esta es otra la ley
básica de ventilación:
2 Esta Ec. Sirve p construir la curva
H1 Q1 característica de la mina
= 2
H2 Q2

◼ La otra ecuación de flujo es:
Q = A x V.
◼ Estas 2 relaciones son leyes básicas de

ventilación de minas.

ORIFICIO EQUIVALENTE DE LA MINA.
La facilidad o dificultad de ventilación de una mina

depende del valor de la R y no del coeficiente de
fricción (K)


◼ El tamaño de la abertura equivalente

se determina:
Q
Am = 1.19
m
H m
Qm = Caudal de aire en m3/seg

Hm = Caída de presión en pascal (Pa)
= Newton/m2
Am = Orificio equivalente, m2
Msc. Ing. Indalecio Qispe Rodríguez
◼ También puede calcularse:
Am = 0.38 Q, en m2
m
H m
Qm = m3/seg
Hm = mm H2O
Am = Orificio equivalente, m2
Msc. Ing. Indalecio Qispe Rodríguez

DISTRIBUCIÓN DE CAUDAL DE AIRE.
◼ Es la asignación de caudal de aire, en

cantidad y calidad necesaria, al interior
de las diferentes labores de la mina, a
fin de garantizar los ambientes
subterráneos aptos para el normal
desempeño de los trabajadores y la
operación óptima de las instalaciones
y equipos.

◼ La distribución de caudal de aire se da

por:
- Ramificación natural, y
- Ramificación controlada.

Ramificación natural
◼ El aire se desplaza por el conducto de
menos resistencia y el requerimiento del
aire en cada conducto no siempre es
satisfecha. Si se pone en el ramal 1 algún
dispositivo de distribución, el aire se
desplazará con mayor caudal por el ramal 2
y 3.

Ramificación natural
◼ Los dispositivos se colocan es un
conducto o Split de menor
resistencia. Un dispositivo como un
regulador instalado es una
resistencia artificial.

Ramificación controlada
◼ Se asume que las resistencias de la
red, el caudal y la dirección del aire,
están perfectamente definidas; luego
el cálculo se reduce a determinar los
requerimientos de presión, el tamaño
y la localización de aquellos
dispositivos.

Los dispositivos de control de flujos:
Para la distribución de aire se usan:
◼ Las puertas de ventilación,
◼ Tapanes,
◼ Reguladores y
◼ ventiladores booster.
Estos dispositivos son instalados en los
circuitos principales y secundarios de
ventilación.

La aplicación de los dispositivos de
control conduce a dos métodos de
regulación:
▪ Regulación positiva.
▪ Regulación negativa

El método más sencillo y fácil para la

regulación del caudal y la presión del aire,
cuando en un ramal circula mayor caudal de
aire de lo necesario, es aumentando la
resistencia en los conductos mediante la
instalación de reguladores.

REGULADOR.
◼ El regulador es un orificio regulable que causa una

contracción y expansión simultánea de aire al
pasar por dicha abertura.

REGULADOR.
El tamaño de la abertura del Regulador se determina

en función de su resistencia o pérdida de presión por
compensar. Cuanto mayor es la sección del
regulador menor es la pérdida de presión por
choque. La resistencia que ofrece los reguladores
debe sumarse a la resistencia del conducto.

◼ La nueva presión estática de la galería de menor
volumen de aire, se obtiene a partir de la ley
básica de ventilación:
2
H Q1
1
=
H 2
2 Q 2
◼ Donde H2 será mucho menor que H1, y la presión
que deberá tener el regulador será la diferencia
entre H1 - H2 = Hr, puesto que H2 es la suma de la
resistencia antes y después del regulador entre el
inicio y el fin de este ramal.

PUERTAS DE VENTILACIÓN

FOTOGRAFÍA 5.1: Tapones instalados

FOTOGRAFÍA: Tapón regulador en
nivel 3000

FOTOGRAFÍA: Puerta enrollable, mina Atacocha.

FOTOGRAFÍA: Puerta enrollable automático y tapón
presostático

FOTOGRAFÍA: Diferentes tapones presostáticos.

REGULADOR.
En la práctica los reguladores se instalan

como puertas o ventanas corredizas que
dejan pasar un volumen calculado y prefijado
de aire. Para dimensionar los reguladores se
requiere conocer la resistencia y la presión
de velocidad que ocasiona el regulador, la
cantidad de aire que fluye por ese ramal y la
cantidad menor de aire que deberá pasar una
vez instalada.

REGULADOR.
El tamaño del regulador se determinará,

conociendo la pérdida de presión por choque que
necesita ser creada por el regulador, la presión de
velocidad (Hv) y el área del conducto (A) donde se
construirá dicho dispositivo, mediante el siguiente
procedimiento:

REGULADOR.
1.- Determinar el factor de choque (X).
H x
H v
Hx = Caída de presión por choque que necesita ser

creada por regulador, en pulg H2O.
Hv = Presión de velocidad o factor de velocidad,
en pulg H2O.
Msc. Ing. Indalecio Quispe Rodríguez

REGULADOR.
2.- Seleccionar el valor de factor de contracción Z, que

varía con la configuración del borde del regulador.
◼ Redondeado = 1.50
◼ Cuadrado = 2.50
◼ Agudo = 3.80
Calcular:

REGULADOR.
3.- Determinar el área del regulador (Ar):

Ar = N x A
A = área del conducto o galería de
ventilación.

REGULADOR.
1.- Ejemplo de aplicación.

1. Calcular el tamaño del regulador en la chimenea
8843, conociendo:
Q = 15,000 cfm
A = 4.6' x 4.6'
Presión generada por regulador = 0.13 pulg H2O.
Peso específico del aire = 0.047 lb/ft3

REGULADOR.
También existen fórmulas que están disponibles para

calcular el tamaño de reguladores. Una fórmula simple
pero aproximada, conocida como la fórmula de orificio
equivalente, es:
a.-
Donde:
A = Es el área del regulador, en ft2 (m2)
Q = Es la cantidad de aire de ventilación, en cfm (m3/s)
HX = Es la pérdida por choque disipado en el regulador,
en pulg H2O (Pa). También es la diferencia de la caída de
presión, por lograr con regulador
REGULADOR.
b.-
Donde:
Ar = Es el área del regulador, en ft2
Q = Es el caudal en cfm y en unidades de 100,000
Hx = Es la diferencia de la caída de presión, por lograr con
regulador, en pulg H2O

REGULADOR.
2.- Ejemplo de aplicación

La pérdida de presión en el conducto de
ventilación es de 720 Pa y la densidad del aire es
de 1.058 Kg/m3. Determinar el tamaño del
regulador para reducir el caudal de aire a 30 m3/s
y el caudal principal es de 52.5 m3/s
52.5 m3/s

REGULADOR.


CORRIENTE DE AIRE EN EL SPLITTING
La ventilación en un split es un proceso de

distribución de aire regulada para satisfacer dos
requerimientos: económico y seguridad. Cada
Split maneja un volumen de aire dependiente de
una caída de presión y factor de resistencia.
Cuando la corriente principal se divide en dos o
más ramales, los volúmenes de aire que circula por
cada uno de los ramales pueden calcularse por la
siguiente ecuación básica:

La ecuación básica:
S = producto de la longitud (L) de la galería por su

perímetro (O).

La pérdida de presión H, factor de conversión 5.2

y el coeficiente de fricción K, serán el mismo para
todo los Split, por consiguiente, en la Ec. anterior,
estos pueden ser cancelados y queda de la
siguiente manera:


Por consiguiente, los volúmenes que circula por

cada ramal pueden calcularse:

5.- Ejemplos de aplicación.

Tres circuitos parciales se alimentan de una corriente
principal de 25 m3/s. Las dimensiones de las galerías
son:
Galería A: 3.0 m x 1.80 m x 300 m de longitud
Galería B: 1.20 m x 1.80 m x 100 m de longitud
Galería C: 3.60 m x 2.40 m x 300 m de longitud
Las galerías son construidas en roca intrusiva, cuyas
paredes son lisas, rectas y sin obstrucciones.
Determinar el caudal de aire en cada ramal.
RED DE VENTILACION DE MINAS.

CIRCUITOS DE VENTILACIÓN.
Las labores mineras por donde circulan el
aire en interior mina, están interconectadas
entre sí formando "circuitos de
ventilación"

Una mina tiene varios ramales de distinto
tamaño y longitudes, las que están
interconectadas para formar una red muy
compleja, donde probablemente están
instalados uno o más ventiladores en alguna
parte del circuito.

◼ Los circuitos forman una red divididos en

ramales, nudos (uniones) y mallas.
◼ RAMAL es todo tramo o conducto entre

dos nudos.
◼ NUDO O UNIÓN es un punto del circuito
donde se unen dos o más ramales o
conductos.
◼ MALLA (mesh) son ramales y nudos que
forman el circuito cerrado de ventilación.
◼ La RED es una cadena interconectada de
mallas.

CIRCUITOS DE VENTILACIÓN Y
MÉTODOS DE SOLUCIÓN
◼ Los circuitos de ventilación son:

▪ Conexiones en serie y paralelo, son circuitos
simples.
▪ Conexión en diagonal
▪ Conexión combinada o mixta.

◼ Métodos de solución de circuitos de ventilación.
Existen esencialmente dos formas de análisis
aproximado de redes de fluidos:
▪ Métodos analíticos y
▪ Métodos numéricos

CIRCUITOS DE VENTILACIÓN Y
MÉTODOS DE SOLUCIÓN
◼ Métodos analíticos comprende:

▪ Solución por resistencia equivalente.
▪ Solución mediante las Leyes de Kirchhoff's.
Métodos numéricos
▪ Técnicas iterativas o aproximaciones sucesivas
de Hardy Cross
▪ La solución por modelos físicos.

LA CONEXIÓN EN SERIE
Se caracteriza porque el flujo de aire se mueve sin
que ocurran bifurcaciones, a través de labores
mineras conectadas extremo a extremo, por lo que el
caudal de aire permanece constante.

Las propiedades del flujo en serie son:
1.- R = R1 + R2 + R3 + ………+ Rn
2.- Q = Q1 = Q2 = Q3 = Q4 = .....
3.- Ht = H1 + H2 + H3 + H4 + ……..+ Hn
Ht = R1Q2 + R2Q2 + R3Q2 + …….+ RnQ2.
Ht = ReqQ2.
4.- En labores subterráneas conectadas en serie, los
requerimientos de energía eléctrica son altos,

LA CONEXIÓN EN PARALELO
◼ En este tipo de circuitos la corriente de aire

tiene dos o más ramales que salen de un
nudo y luego se juntan en otro nudo
común

características de los circuitos en paralelo son:
1. H = H1 = H2 = H3 = ……… ó
RQ2 = R1Q12 = R2Q22 = R3Q32 = RnQn2
2. Q = Q1 + Q2 + Q3 + ..........+ Qn.
3. La resistencia equivalente (Re) será siempre
menor que cualquiera de las resistencias
individuales que constituyen el circuito.

También cuando dos o más galerías parten de un
punto y se comunican en el otro extremo en
superficie con la atmósfera, el flujo de aire que
circula a través de esos conductos se denominan
circuitos paralelos abiertos y tienen igual depresión.
CIRCUITOS ABIERTOS


◼ La resistencia del sistema en paralelo, se deduce

a partir de la siguiente expresión:
RQ2 = R1Q12 = R2Q22 = R3Q32 = RnQn2
◼ Extrayendo la raíz cuadrada a todos los miembros
de la expresión, se tiene:
◼ Realizando transformaciones, se deduce:



4. El costo de la energía eléctrica que se

necesita para hacer circular el aire en la
mina se reduce fuertemente, para todo
circuito en paralelo.
CONEXIÓN EN DIAGONAL
◼ Cuando la conexión es con una sola

diagonal se llama circuito diagonal simple.
◼ Cuando la conexión es con 2 o más

galerías intermedias se llama red diagonal
compleja.


◼ Estos circuitos compuestos pueden ser

resueltos por un método conocido como de
transformación de triángulo en
estrella. La característica particular de las
conexiones en diagonal, es que el aire
puede circular en cualquier dirección o
simplemente no circular, dependiendo de
las resistencias de otros ramales del
circuito, inclusive puede haber reversión de
flujo.

CONEXIÓN MIXTA O COMBINADA.
◼ Son circuitos complejos de la mina desde el

ingreso del aire hasta la salida de la
misma, donde no se puede reconocer las
conexiones en serie, paralelo o diagonal.
◼ En este caso, la depresión de toda la mina
se calcula después de haber elaborado el
circuito de ventilación y calculado el caudal
de aire necesario y la distribución de la
misma por todas las labores subterráneas
en trabajo.
CONEXIÓN MIXTA O COMBINADA.
En los circuitos complejos se recurre a otros

métodos de cálculo más complejos que
requieren instrumentos o programas
computacionales. Así tenemos:
◼ Métodos numéricos de aproximaciones sucesivas,
conocido como algoritmo de Hardy Cross.
◼ Métodos analógicos, usando analizadores de redes
de flujo, mediante un circuito eléctrico de bajo
voltaje.
◼ Método de H caminos
◼ Modelos físicos, etc.

MÉTODO DE TRANSFORMACIÓN DEL
TRIÁNGULO EN ESTRELLA. EN CIRCUITOS
COMPLEJOS
◼ Si asume que el aire entra por A y sale por B;

entonces para el triángulo, la resistencia entre
estos puntos se determinará como la resistencia
común de ramificaciones paralelas AB y ACB. Para
la estrella esta resistencia será igual a la suma de
resistencias de las secciones AO y OB:

COMPLEJOS

COMPLEJOS

COMPLEJOS

PROBLEMAS DE APLICACIÓN
1.- Circuitos en serie y paralelo:

a.- Se tiene cuatro conductos dispuestos en circuitos
en serie, cuyas resistencias son: 23.50, 1.35, 3.12 y
3.55. Si la cantidad de aire es 100,000 cfm;
encontrar la diferencia de presiones a través del
circuito.

PROBLEMAS DE APLICACIÓN

En la siguiente figura se distribuye un

caudal de aire de 81,000 CFM. Hallar la
pérdida de presión en todo el sistema,
siendo la temperatura promedio de
20ºC, peso específico del aire de 0.075
lb/ft3, y otros datos geométricos se
presentan en la siguiente tabla

Sección A P H
Ducto L+Le Kx10-10 Rx10-10
(ft) (ft2 ) (ft) (in H2O)
1 7x6 164 120 42 26
2 8x9 250 95 72 34
3 7x6 164 95 42 26
4 8x9 250 80 72 34
5 7x6 164 95 42 26
6 8x9 250 80 72 34
7 7x6 164 80 42 26
8 7x6 164 80 42 26
9 7x6 164 120 42 26


SOLUCIÓN ANALÍTICA SEGÚN LAS LEYES
DE KIRCHHOFF’S
◼ Dos leyes fundamentales gobiernan el

comportamiento de los circuitos eléctricos,
conocidos como las Leyes de Kirchhoff’s, en mérito
del físico alemán Gustav Robert Kirchhoff’s (1824-
87) quien reconoció por primera vez las relaciones
fundamentales que gobiernan los circuitos
eléctricos; estos leyes fueron aplicadas por
analogía en el análisis de los circuitos de
ventilación.

Primera Ley de Kirchhoff’s
◼ La suma algebraica de todo flujo de aire en

cualquier nudo es cero, Q = 0, significa
“que la cantidad de aire que sale de un nudo
es igual a la cantidad de aire que entra al
nudo”; entonces para los cuatro conductos
de ventilación que se encuentran en un
punto común, se tiene:
◼ Q1 + Q2 = Q3 + Q4

◼ También la cantidad de aire que sale de un

nudo se define como positiva, y el caudal
de aire que entra es negativo; la suma de
estos 4 caudales es cero.
◼ Q1 + Q2 - Q3 - Q4 = 0

Ejemplo: Determine el valor y la

dirección del caudal Q4, cuando el resto
de los caudales se conoce
Q1 = 200,000 CFM.
Q2 = 300,000 CFM.
Q3 = 900,000 CFM

Segunda Ley de Kirchhoff’s
Asimismo, por análoga se establece que

la suma algebraica de las caídas de
presión de todos los ramales integrantes
de una malla es cero, H = 0.

◼ Para aplicar esta ley, dentro de la red del

flujo de aire en los conductos a, b, c y d, se
asume un circuito cerrado convencional con
líneas entre cortadas y tomando el sentido
de las agujas del reloj; en esas condiciones,
la suma de las caídas de presión alrededor
del circuito cerrado es como sigue:

H = Ha + Hb + Hc – Hd = 0
Ha, Hb y Hc son positivas cuando el Q1
fluye en la misma dirección del circuito
cerrado asumido; mientras Hd es negativa
cuando Q2 fluye en sentido opuesto a la
dirección del circuito cerrado asumido.
◼ La ecuación anterior se puede expresar

en términos de resistencia y caudal:
H = Ra Q12 + RbQ12 + RcQ12 – RdQ22
=0
H = Ra Q1Q1 + Rb Q1Q1 + Rc Q1Q1 – Rd
Q2Q2 = 0
◼ La Ley de Kirchhoff’s toma en cuenta
cualquier presión de origen (ventilador
o ventilación natural).

◼ Otro teorema que expresa para hallar el mínimo

número de mallas para solucionar ramales
complejos es la siguiente:
Nm = Nr – Nn + 1
Donde:
Nm = Número de mallas.
Nr = Número de ramales
Nn = Número de nudos.

Ejemplos de Aplicación
◼ Se da una red compleja, como se muestra en la
siguiente figura. Determine la localización de los
reguladores, cuando se da los valores de Q en CFM y
los valores de resistencia en 10-10 x in.min2/ft6:
◼ Q1 = 80,000 R1 = 1.3 R4 = 1
◼ Q2 = 70,000 R2 = 1.8 R5 = 1.4
◼ Q5 = 10,000 R3 = 0.7

Se tiene tres ramales dispuestos en

paralelo y las resistencias en in.min2/ft6
son:
◼ R1 = 50 x 10-10.
◼ R2 = 25 x 10-10.
◼ R3 = 75 x 10-10.

El caudal total que circula en el sistema es de 100,000

cfm; asimismo para cumplir el requerimiento de aire,
en cada ramal se requiere los siguientes caudales:
◼ Q1 = 25,000 CFM
◼ Q2 = 35,000 CFM
◼ Q3 = 40,000 CFM
◼ Calcular el área del regulador en los ramales
pertinentes.
Solución:

Clase 4

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Clase 4

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL SAN CRISTOBAL DE HUAMANGA

ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS

DR. Ing. Indalecio Quispe Rodríguez

◼ PRINCIPIOS DE FLUJO DE AIRE

1.- Principio de conservación de masa.

3.- Principio de la cantidad de movimiento.

DR. Ing. Indalecio Quispe Rodríguez 2

◼ Para un gas real como el aire, se aplica el

◼ La ventilación de minas es un ejemplo del

DR. Ing. Indalecio Quispe Rodríguez 3

Para un fluido ideal:

DR. Ing. Indalecio Quispe Rodríguez 4

◼ Energía cinética del fluido.

DR. Ing. Indalecio Quispe Rodríguez 5

◼ Esta ecuación general de energía, se

DR. Ing. Indalecio Quispe Rodríguez 6

DR. Ing. Indalecio Quispe Rodríguez 7

Para un gas real como el aire, las

Total energía1 = total energía2 +

DR. Ing. Indalecio Quispe Rodríguez 8

◼ Sustituyendo en la expresión los términos de

energía, se obtiene la ecuación general de

energía, que se conoce como ecuación de

Bernoulli, aplicable a todo flujo de fluidos:

DR. Ing. Indalecio Quispe Rodríguez 9

DR. Ing. Indalecio Quispe Rodríguez 10

Hl = Energía perdida en forma de calor.

DR. Ing. Indalecio Quispe Rodríguez 11

◼ Aceptando la equivalencia de energía

◼ HS1+ HV1 + HZ1 = HS2+ HV2 + HZ2 + Hl

◼ Todas estas variables deben ser expresadas

DR. Ing. Indalecio Quispe Rodríguez 13

Demostrar que la energía total en un

Se asume que el punto 1 está ubicado a nivel

DR. Ing. Indalecio Quispe Rodríguez 15

DR. Ing. Indalecio Quispe Rodríguez 16

◼ Empleando presiones absolutas se calcula,

DR. Ing. Indalecio Quispe Rodríguez 17

◼ Empleando presiones absolutas se calcula,

DR. Ing. Indalecio Quispe Rodríguez 18

◼ Cabe señalar, que de no existir una

DR. Ing. Indalecio Quispe Rodríguez 19

DR. Ing. Indalecio Quispe Rodríguez 20

◼ Sin embargo, usando solamente las

DR. Ing. Indalecio Quispe Rodríguez 21

◼ Como el aire es un gas real compresible y

DR. Ing. Indalecio Quispe Rodríguez 22

◼ En 1850 el Ing. De minas inglés John Atkinson

establece las bases para el estudio de la caída de

presión en un sistema de ventilación.

◼ En base a los principios de Darcy – Chezy, Atkinson

DR. Ing. Indalecio Quispe Rodríguez 23

DR. Ing. Indalecio Quispe Rodríguez 24

Para expresar en función del caudal de aire, se

DR. Ing. Indalecio Quispe Rodríguez 25

◼ Para cambiar esta pérdida de presión H de

DR. Ing. Indalecio Quispe Rodríguez 26

DR. Ing. Indalecio Quispe Rodríguez 27

◼ Esta fórmula de Atkinson es aplicable a

DR. Ing. Indalecio Quispe Rodríguez 28

KOL inH 2 O min 2

DR. Ing. Indalecio Quispe Rodríguez 29

◼ Asimismo, se considera un factor de
