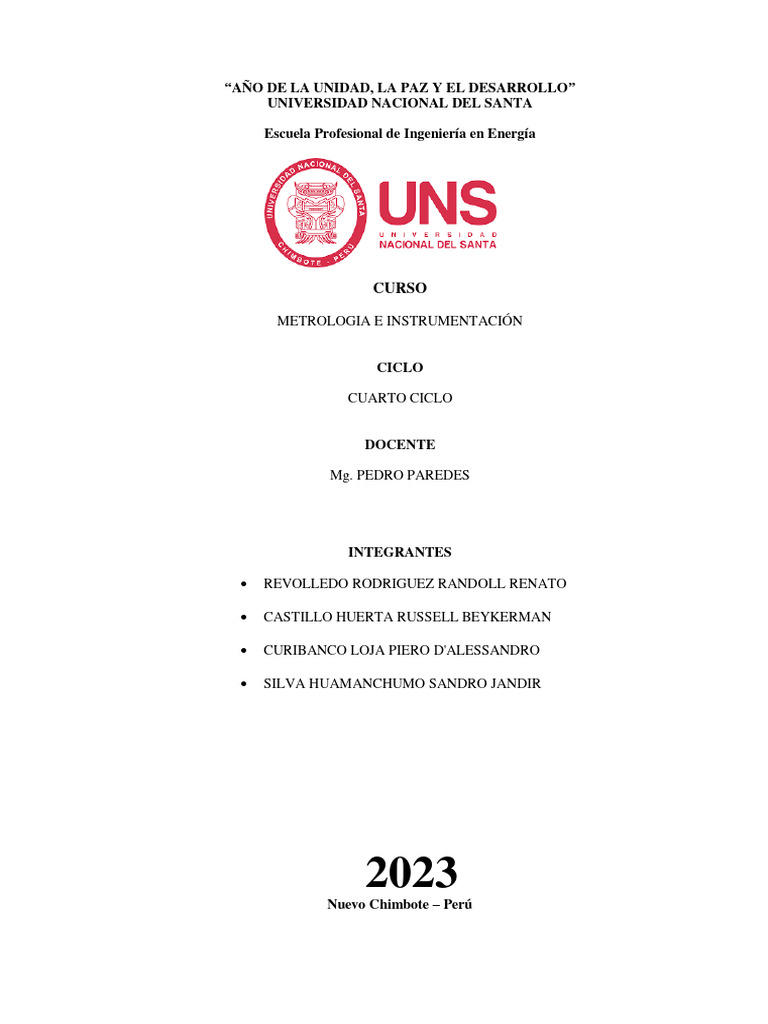

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”

UNIVERSIDAD NACIONAL DEL SANTA

Escuela Profesional de Ingeniería en Energía

CURSO

METROLOGIA E INSTRUMENTACIÓN

CICLO

CUARTO CICLO

DOCENTE

Mg. PEDRO PAREDES

INTEGRANTES

 REVOLLEDO RODRIGUEZ RANDOLL RENATO

 CASTILLO HUERTA RUSSELL BEYKERMAN

 CURIBANCO LOJA PIERO D'ALESSANDRO

 SILVA HUAMANCHUMO SANDRO JANDIR

2023
Nuevo Chimbote – Perú
 UNIVERSIDAD NACIONAL DEL SANTA CURSO: METROLOGIA E INST
FACULTAD DE INGENIERIA DOCENTE: PEDRO PAREDES

PRACTICA 4

SISTEMA DE MEDICION DE TEMPERATURA COMPUTARIZADO CON TERMOPAR

I. OBJETIVOS:

1.1 Determinar la ecuación de calibración de un elemento sensor de temperatura

(Termopar tipo K), mediante la medición de temperaturas y voltajes.
1.2 Determinar algunas características sistemáticas del elemento sensor.
1.3 Conocer y utilizar un amplificador como elemento acondicionador de señales.
1.4 Construir un sistema de medición de temperatura computarizado utilizando como
elemento sensor un termopar, como elemento acondicionador de señales un
amplificador, como procesadores de señales una tarjeta de adquisición de datos NI
USB - 6008 y una microcomputadora, así como un monitor de PC como elemento
presentador de datos para un alcance de entrada de 0C a 100C.

II. FUNDAMENTO TEORICO:

La estructura del sistema de medición de temperatura computarizado a construirse

se muestra en la figura 1:

T E(mV) E(V)
TM
Termopar Amplificador NI USB- Monitor de
6008 y CPU PC Valor
Valor
verdadero medido

Figura 1: Estructura del sistema de medición de temperatura computarizada

PARA EL ELEMENTO SENSOR (Termopar tipo K)

El termopar es un elemento sensor termoeléctrico, la cual se utiliza para medir la

temperatura.
Un termopar es un circuito cerrado que consta de dos empalmes (Figura 2), a diferentes
temperaturas T1 y T2 °C. Si se introduce en el circuito un voltímetro de alta impedancia,
de manera que el flujo de corriente sea despreciable, entonces la f.e.m. medida es,
aproximadamente, la diferencia de los potenciales de contacto, esto es:

E AB  E AB  E AB ... 1
T1 ,T2 T1 T2

E AB  a T T  a T 2 T 2  a T 3 T 3  … ... 2
T1 ,T2 1 1 2 2 1 2 3 1 2

Los valores de las constantes a1, a2 etcétera, dependen de los metales A y B.

Por lo tanto, la f.e.m. medida depende de las temperaturas T1 y T2 de ambos empalmes.
En lo que sigue, T1, es la temperatura por medir, o sea, la temperatura del empalme de
medición, y T2 es la temperatura del empalme de referencia. A fin de deducir con
precisión el valor de T1 a partir de la f.e.m. medida, debe conocerse la temperatura T2 del
empalme de referencia.
 T1

Empalme de
medición
T2

Empalme de
referencia

Figura 2: Termopar

III. PARTE EXPERIMENTAL:

3.1 INSTRUMENTOS Y MATERIALES

- Un termómetro de mercurio de – 10°C a 110°C.

- Un termopar tipo K.
- Un multímetro digital.
- Una cocina eléctrica.
- Una fuente bipolar de 10 V.
- Un amplificador
- Una computadora
- Un software de programación gráfica LabVIEW
- Una tarjeta de adquisición de datos NI USB – 6008
- Un soporte, hielo y aceite

NOTA: Cada grupo trae hielo.

3.2 Procedimiento
- Armar el equipo para medir temperaturas y voltajes para el elemento sensor de
acuerdo a la figura 2 y anote la información en la tabla 1.
- Armar el equipo experimental de la figura 3.
- Conectar la salida del acondicionador de señales (E – F) figura 3 a la entrada de la
tarjeta de adquisición de datos.
- Con el LabVIEW haga un programa para medir voltaje con la finalidad de
determinar la ecuación inversa es decir la temperatura como una función del voltaje
para ello llene la tabla 2.
- Con la ecuación inversa obtenida haga un programa con LabVIEW donde en el
panel frontal se debe presentar la temperatura en un indicador numérico, en un
termómetro, en una gráfica y en una tabla así mismo la información debe guardarse
en un archivo.
Figura 1: Equipo experimental del sistema de medición de
temperatura con termopar

Figura 2
Figura 3

Figura 4
IV. RESULTADOS
Tabla 1: Información experimental para la calibración del termopar

T E
n
(°C) (mV)
1 0 -0.9
2 5 -0.8
3 10 -0.7
4 15 -0.6
5 20 -0.5
6 25 -0.2
7 30 0
8 35 0.2
9 40 0.3
10 45 0.7
11 50 0.8
12 55 0.9
13 60 1.1
14 65 1.5
15 70 1.6
16 75 1.8
17 80 2
18 85 2.2
19 90 2.5
20 95 2.7
21 100 2.9

Tabla 2: Información experimental para obtener la ecuación inversa

E T
n
(V) (°C)
1 0
2 0.134707 5
3 0.328364 10
4 0.389519 15
5 0.394616 20
6 0.598465 25
7 0.654524 30
8 0.802315 35
9 0.914432 40
10 0.965395 45
11 0.970491 50
12 1.133842 55
13 1.14376 60
14 1.05713 65
15 1.29155 70
 16 1.24059 75
17 1.29155 80
18 1.35271 85
19 1.51579 90
20 1.55146 95
21 1.81137 100

Tabla 3: Información experimental para el amplificador a partir de las tablas 1 y 2

E E
n
(mV) (V)
1 -0.9
2 -0.8 0.134707
3 -0.7 0.328364
4 -0.6 0.389519
5 -0.5 0.394616
6 -0.2 0.598465
7 0 0.654524
8 0.2 0.802315
9 0.3 0.914432
10 0.7 0.965395
11 0.8 0.970491
12 0.9 1.133842
13 1.1 1.14376
14 1.5 1.05713
15 1.6 1.29155
16 1.8 1.24059
17 2 1.29155
18 2.2 1.35271
19 2.5 1.51579
20 2.7 1.55146
21 2.9 1.81137

V. CUESTIONARIO

5.1 Utilizando los datos de la tabla 1 y Microsoft Excel:

a) Encontrar la ecuación de calibración del sensor para grado 1, su
coeficiente de correlación y su gráfica (diferencias de potencial versus
temperatura).
b) Especificar el alcance de entrada y de salida del sensor.
c) Especificar el intervalo de entrada y de salida del sensor.
d) Determinar la sensibilidad del sensor
5.2 Determine la ganancia o sensibilidad del amplificador a partir de la gráfica
E(V) versus E(mV) usando los datos de la tabla 3.
5.3 Hacer el procedimiento del programa en LabVIEW para la toma de los voltajes
5.4 Con los datos de la tabla 2 determine la ecuación inversa.
5.5 Hacer el procedimiento del programa en LabVIEW para la toma de la
 temperatura (°C) usando la ecuación inversa, en el programa también muestre la
temperatura en °F y K.

VI. REFERENCIAS

"Temperature Measurement"

Autor: T.J. Quinn

Editorial: CRC Press
Año: 2018
"Temperature: Its Measurement and Control in Science and Industry"

Editores: D.G. Altman, F. P. Incropera, J.P. Hartnett

Editorial: American Institute of Physics
Año: 2019 (Volumen 8)
"Temperature and Frequency Dependence of Complex Permittivity in Metal Oxide
Dielectrics: Theory, Modelling, and Measurement"

Autor: M. R. Wertheimer
Editorial: Springer
Año: 2019
"Principles of Measurement and Transduction of Biomedical Variables"

Autor: S. M. Sze, K.K. Ng, and M.Y. Tan

Editorial: World Scientific
Año: 2018
"Handbook of Temperature Measurement"

Autor: E. F. J. Ring
Editorial: CRC Press
Año: 2018
