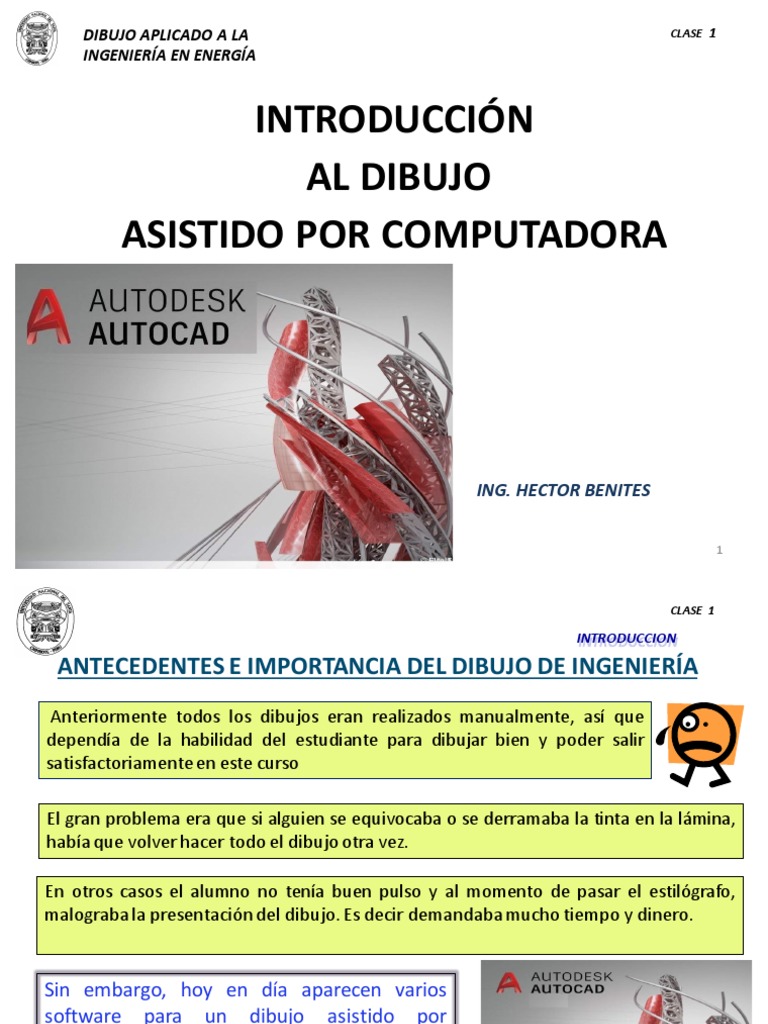

DIBUJO APLICADO A LA CLASE 1

INGENIERÍA EN ENERGÍA

INTRODUCCIÓN
AL DIBUJO
ASISTIDO POR COMPUTADORA

ING. HECTOR BENITES

1
 CLASE 1

INTRODUCCION

ANTECEDENTES E IMPORTANCIA DEL DIBUJO DE INGENIERÍA

Anteriormente todos los dibujos eran realizados manualmente, así que
dependía de la habilidad del estudiante para dibujar bien y poder salir
satisfactoriamente en este curso

El gran problema era que si alguien se equivocaba o se derramaba la tinta en la lámina,

había que volver hacer todo el dibujo otra vez.

En otros casos el alumno no tenía buen pulso y al momento de pasar el estilógrafo,

malograba la presentación del dibujo. Es decir demandaba mucho tiempo y dinero.

Sin embargo, hoy en día aparecen varios

software para un dibujo asistido por
computadora. (CAD). El más utilizado es el
Autocad de Autodesk:
www.autodesk.com
 CLASE 1

INTRODUCCION
Importancia del Curso
El curso le permitirá adquirir conocimientos generales para elaborar,
interpretar y supervisar planos de diferentes ramas de la ingeniería, así
como de las especificaciones de piezas industriales y equipo
especializado en los manuales y catálogos de los fabricantes, apoyándose
en el software para dibujo asistido por computadora. (CAD)

El objetivo del Dibujo Técnico, como campo del saber, es abordar el

campo del lenguaje de la trasmisión de información del entorno gráfico,
mediante el estudio de sus reglas y sus normas comúnmente aceptadas.
Su objetivo concreto es el plano industrial, sobre el cual se soporta tanto
información gráfica, basada en líneas y elementos geométricos, como
información tecnológica, apoyada en convencionalismos y símbolos, y
que es parte esencial en un proyecto de Ingeniería.
3
 TEMA
CLASE 1 1

INTRODUCCION

PROYECTO DE INGENIERÍA
MEMORIA. Descriptiva y de Calculo. Este es
Pliego de condiciones
un documento en el se refleja de forma textual
Planos
Presupuesto y numérica, el proyecto a realizar.
Memoria
PRESUPUESTO. En este documento se
PROYECTO DE reflejan, tanto en número como en precio
individual y total cada uno de los elementos
INGENIERIA
necesarios para realizar el proyecto.

Conjunto de documentos PLANOS. Es el conjunto de dibujos que

que determina el diseño de
algo:
Aparatos, Equipos,
Sistemas, Plantas, etc.
reflejan de forma grafica exacta e
inequívoca el proyecto a realizar.
PLIEGO DE CONDICIONES. Recoge los
puntos que establecen las relaciones y
obligaciones entre los diferentes grupos que
intervienen en la realización del proyecto.
4
 CLASE 1
INICIANDO CON AutoCAD
VENTAJAS DEL USO DE AutoCAD:
Precisión: Los diseños son totalmente precisos
Rapidez: Permite un trabajo con gran rapidez
Fácil edición: Se realizan en forma rápida la edición de los diseños
Dimensiones: Proporciona flexibilidad para diseños tanto en 2D como en
3D
Creación de bibliotecas: Permite la creación de figuras repetitivas, que al
convertirse en bloques, se puede hacer uso de ellas en diversos dibujos
Complejidad de diseño: En muchos casos es necesaria la definición de
formas de gran complejidad, además de la realización de prototipos
Internet: Se puede enviar y recibir archivos en forma electrónica.
Personalización: Debido a su arquitectura abierta, permite personalizar el
programa de acuerdo a las necesidades del usuario
Área de dibujo ilimitada: Los dibujos se crean en escala real, sin necesidad
de dibujar a una escala determinada
Enlace con programas C.A.M: Se enlaza con una maquina de Control
Numérico Computarizado (C.N.C) a través de un programa C.A.M. para
 CLASE 1
INICIANDO CON AutoCAD

EJECUTANDO AutoCAD:
Cuando se hace doble click en el acceso directo, por primera vez en el
programa, aparecerá:
 CLASE 1

Escogiendo plantilla:

Abrir menú desplegable de plantillas

y seleccionar: Acadiso.dwt
(Para unidades métricas)
 Botón de CLASE 1
Aplicación Barra de
Herramientas de menus Cinta de opciones:
acceso rápido:

Ficha Grupo
o Categoría View Cube
Controles de
ventana grafica
Área Grafica
o de Dibujo
Barra de
visualización
Cursor

Icono Ventana de
SCP comandos Barra de Estado
Pestaña
Modelo/Presntació
n
 CLASE 1
INICIANDO CON AutoCAD

EJECUTANDO AutoCAD: siguientes veces, aparece documentos recientes y

notificaciones
 CLASE 1
INICIANDO CON AutoCAD

La ventana de comandos
El núcleo de AutoCAD es la ventana de comandos, que se ubica normalmente en la
parte inferior de la ventana de la aplicación. La ventana de comandos muestra
solicitudes, opciones y mensajes.

Puede introducir comandos directamente en la ventana de comandos en lugar de

utilizar la cinta de opciones, las barras de herramientas y los menús. Muchos usuarios
experimentados de AutoCAD prefieren este método.

Observe que cuando comienza a

escribir un comando, este se completa
automáticamente. Cuando hay varias
posibilidades disponibles, como en el
ejemplo siguiente, puede seleccionar
una opción haciendo clic en ella o
utilizando las teclas de flecha y
pulsando a continuación Intro o la barra
espaciadora.
 CLASE 1
INICIANDO CON AutoCAD

El ratón
La mayoría de usuarios utilizan un ratón como dispositivo señalador, pero otros
dispositivos tienen controles equivalentes.

Consejo: Cuando busque una opción, pruebe a hacer clic con el botón derecho.
En función de la ubicación en la que se encuentre el cursor, los distintos menús
mostrarán los comandos y las opciones pertinentes.
 CLASE 1
INICIANDO CON AutoCAD

Nuevos Dibujos (plantilla de dibujo)

Los dibujos pueden adaptarse fácilmente a las normas de la empresa o del sector
especificando parámetros para el texto, los tipos de línea y otras muchas
características.
Todos estos parámetros se pueden guardar en
una plantilla de dibujo.
Haga clic en Nuevo para elegir entre varios archivos
de plantilla de dibujo:

• Para dibujos imperiales en los que se sabe que

las unidades son pulgadas,
use acad o acad.dwt.
• Para unidades métricas en las que se presupone
que las unidades son milímetros, use
acadiso o acadiso.dwt.

La mayoría de las empresas utilizan archivos de

plantilla de dibujo que se ajustan a sus normas,
o en función del proyecto o el cliente.
 CLASE 1
INICIANDO CON AutoCAD
Crear propio archivo de plantilla de dibujo

Puede guardar un dibujo (.dwg)

como un archivo de plantilla de
dibujo (.dwt). También puede abrir
los archivos de plantilla de dibujo,
modificarlos y, volver a guardarlos
con un nombre de archivo diferente
si es necesario.

Si trabaja de forma independiente, puede crear los archivos de plantilla de dibujo

que se ajusten a sus preferencias de trabajo y añadir los parámetros de otras
características a medida que vaya familiarizándose con ellas.

Para modificar un archivo de plantilla

de dibujo existente, haga clic en Abrir,
especifique Plantilla de dibujo (*.dwt)
en el cuadro de diálogo Seleccionar
archivo y elija el archivo de plantilla.
 CLASE 1
INICIANDO CON AutoCAD

Unidades
La primera vez que inicie un dibujo, debe decidir lo
que representa la longitud de una unidad (una
pulgada, un metro un centímetro, un kilómetro u
otra unidad de longitud).
Parámetros de visualización de unidades:
Tras decidir qué unidad de longitud desea usar, el comando UNIDADES permite
controlar varios parámetros de visualización de unidades, incluidos los siguientes:
Formato (o Tipo): una longitud decimal de 6.5 puede configurarse para que se muestre
en su lugar como fracciones de longitud de 6-1/2.
Precisión: una longitud decimal 6.5 puede configurarse para que se muestre como
6.50, 6.500 o 6.5000.
Si va a trabajar en pies y pulgadas, use el comando UNIDADES para establecer el tipo de
unidad en Pies y pulgadas II y, al crear objetos, tome la longitud en pulgadas.
Si debe usar unidades métricas, deje el tipo de unidad establecido en Decimales.
El cambio del formato y la precisión no afecta a la precisión del dibujo, solo el modo
como se verán las longitudes, los ángulos y las coordenadas en la interfaz.
 CLASE 1
INICIANDO CON AutoCAD

La barra de estado
La barra de estado proporciona
acceso rápido a algunas de las
herramientas de dibujo más
utilizadas.
Puede activar y desactivar
parámetros como forzcursor, rejilla,
rastreo polar y referencia a objetos.
También puede acceder a
parámetros adicionales para
algunas de estas herramientas
haciendo clic en las flechas de los
menús desplegables.
No todas las herramientas se muestran por defecto; se pueden elegir las
herramientas que se mostrarán en el menú Personalización, el botón ubicado en el
extremo derecho de la barra de estado.
Las herramientas que se muestran en la barra de estado pueden cambiar en
función del espacio de trabajo actual y de si la ficha Modelo o Presentación se
muestra actualmente.
 CLASE 1
INICIANDO CON AutoCAD

AREA GRAFICA
Es la parte extensa del entorno AutocAD, donde se traza el dibujo de tamaño infinito.
SÍMBOLO DEL SCP (Sistema de Coordenadas Personales)
Es el que nos va a representar la ubicación de los ejes X, Y, Z en nuestro
dibujo. Este símbolo varia de acuerdo al sistema de coordenadas. Es
fundamental para el trabajo en 3 dimensiones.

PESTAÑAS DE PRESENTACION Y DE MODELO

Denominadas así a unas pequeñas fichas ubicadas en la parte inferior, que nos
permiten seleccionar el área de trabajo donde estamos creando nuestro modelo y las
presentaciones, en las que se prepara el dibujo con las características para la impresión.

VENTANA DE COMANDOS
Conocida como una ventana de texto en la que se ingresa los comandos de AutoCAD
desde el teclado, y que servirá también para que AutoCAD nos pida información
sobre datos o acciones.
 CLASE 1
INICIANDO CON AutoCAD

COORDENADAS
Para localizar los puntos al crear objetos se pueden utilizar coordenadas
cartesianas rectangulares, tanto absolutas como relativas. Así como también
coordenadas polares, tanto absolutas como relativas.

COORDENADAS RECTANGULARES ABSOLUTAS (X,Y)

Las coordenadas rectangulares absolutas se basan en el origen SCU (0,0), que
corresponde a la intersección de los ejes X e Y.
Siendo X la posición en el eje X e Y la posición en el eje Y.

En el siguiente ejemplo se dibuja una

línea que empieza en un valor de X
de -3, y un valor de Y de 2 y un punto
final de 5,3. Introduzca lo siguiente
en la línea de comandos:
Comando: LINEA
Especifique el primer punto: -3,2
Especifique el próximo punto o [Atrás]: 5,3
 CLASE 1
INICIANDO CON AutoCAD
COORDENADAS RECTANGULARES RELATIVAS (@X,Y)
Las coordenadas relativas se basan en el último punto ingresado. Utilice coordenadas
relativas cuando conozca la ubicación de un punto en relación con el punto anterior.
Para indicar coordenadas relativas, preceda los valores de coordenadas con la arroba
@. Por ejemplo, al introducir @3,4 se determina un punto a 3 unidades en el eje X y a
4 unidades en el eje Y, desde el último punto designado.

En el ejemplo se dibujan los lados de un

triangulo.
Comando: LINEA
Especifique el primer punto: -2,1
Especifique el próximo punto o [Atrás]: @5,0
Especifique el próximo punto o [Atrás]: @0,3
Especifique el próximo punto o [Atrás]: -2,1.

Al omitir la coordenada Z, se asume que es cero y que se está trabajando en 2

dimensiones.
Cuando usamos la entrada dinámica, podrá especificar las coordenadas relativas sin
necesidad del prefijo @.
 CLASE 1
INICIANDO CON AutoCAD

COORDENADAS POLARES ABSOLUTAS (Distancia < ángulo)

Las coordenadas polares absolutas se basan en el origen SCU (0,0), que corresponde a
la intersección de los ejes X e Y.
Se utilizan cuando se conocen las coordenadas precisas de distancia y ángulo del
punto.
Por ejemplo, al introducir en la ventana de comandos 15<45 (indica a 15 unidades
desde el origen en un ángulo de 45 grados desde el eje X).

El ejemplo ilustra dos líneas dibujadas con

coordenadas polares absolutas. Introduzca lo
siguiente en la línea de comandos:
Comando: LINEA
Especifique el primer punto: 0,0
Especifique el próximo punto o [Atrás]: 8<120
Especifique el próximo punto o [Atrás]: 7<30

Nótese que todas están referenciadas desde el punto 0,0

 CLASE 1
INICIANDO CON AutoCAD

COORDENADAS POLARES RELATIVAS ( @ Distancia < ángulo )

Las coordenadas relativas se basan en el último punto precisado. Utilice coordenadas
relativas cuando conozca la ubicación de un punto en relación con el punto anterior.
Para indicar coordenadas relativas, preceda los valores de coordenadas con una arroba (@).
Por ejemplo, al introducir @1<45, se define un punto a una distancia de 1 unidad desde el
último punto designado en un ángulo de 45 grados desde el eje X.
Se puede evitar usar el símbolo @, si activamos el botón de Entrada Dinámica.

ENTRADA DINAMICA
La entrada dinámica proporciona una
interfaz de comandos situada cerca del
cursor que ayuda a mantener la atención
centrada en el área de dibujo.
Cuando la entrada dinámica esta activada,
las informaciones de herramientas
muestran en la proximidad del cursor
datos que se actualizan dinámicamente a
medida que el cursor se desplaza.

Activación y desactivación de entrada dinámica:

Haga click en el botón Entrada Dinámica de la barra de estado
 CLASE 1
INICIANDO CON AutoCAD

ORDENES EN AUTOCAD
Se denomina así a los comandos que van a realizar una acción, como por ejemplo el
dibujo de una línea, copiar un circulo, acotar un dibujo, etc. Para lo cual se debe dar
ordenes, los mismos que pueden darse mediante:

Ventana de comandos: Desde esta ventana el usuario puede ingresar o digitar el

comando por medio del teclado. Se puede ingresar una abreviación de dicho comando.

Barra de menús: Es una de las formas más tradicionales que son utilizadas por algunos
usuarios. (solo en el espacio de trabajo AutoCAD clásico)

Barra de herramientas: Es una de las formas más interactivas y flexibles, utilizadas por
casi la mayoría de los usuarios; debido a su interfase, ya que nos representan los
comandos de una manera grafica e intuitiva, por lo que es fácil de recordar.

Cinta de opciones: La interfaz de Cinta de opciones, reduce los pasos necesarios para
acceder a los comandos. Ademas, presenta los comandos en un conciso formato visual
que acelera la elección de comandos, además de ampliar el área de dibujo.

Cuadro de dialogo: Muchos de los comandos permiten mostrar opciones a través de los
cuadros de dialogo y permite el ingreso de datos.
 CLASE 1

Principales Grupos de la Ficha INICIO del entorno DIBUJO Y ANOTACIÓN:

CLASE 1
