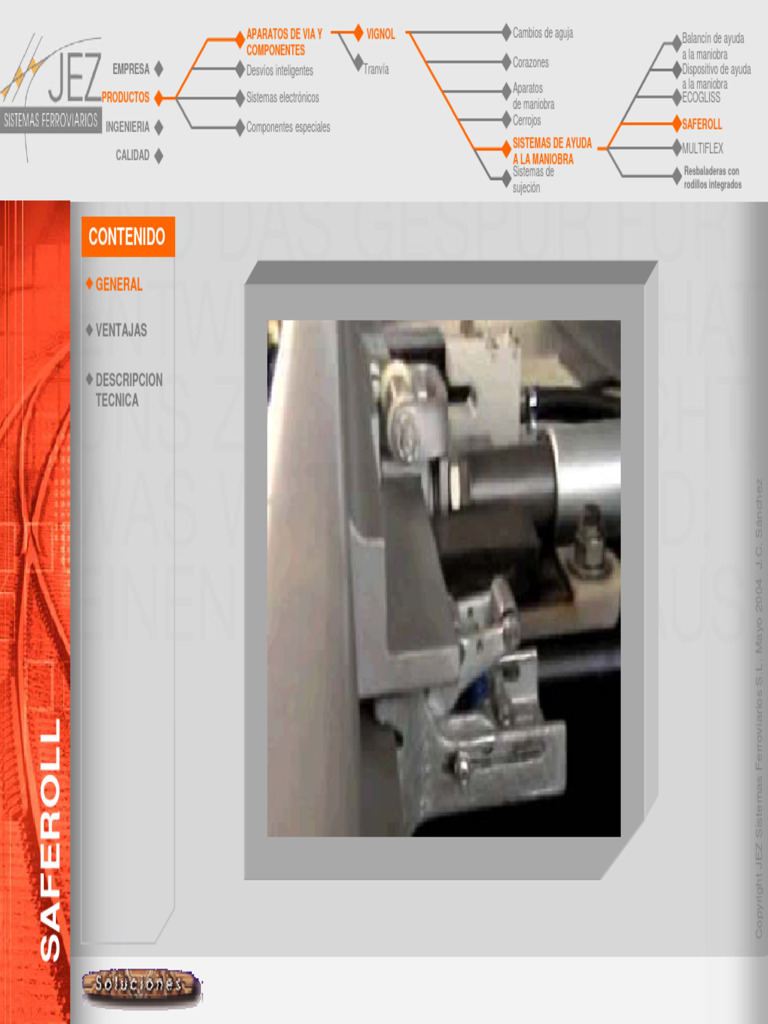

APARATOS DE VIA Y VIGNOL Cambios de aguja Balancín de ayuda
COMPONENTES a la maniobra
Corazones
EMPRESA
PRODUCTOS
KLICKEN SIE, UM DAS TITELFORMAT ZU
Desvíos inteligentes
Sistemas electrónicos
Tranvía
Aparatos
de maniobra
Dispositivo de ayuda
a la maniobra
ECOGLISS
INGENIERIA
CALIDAD
BEARBEITEN
Componentes especiales Cerrojos
SISTEMAS DE AYUDA
A LA MANIOBRA
SAFEROLL
MULTIFLEX
Sistemas de Resbaladeras con
sujeción rodillos integrados
CONTENIDO
GENERAL
VENTAJAS
DESCRIPCION
TECNICA
Copyright JEZ Sistemas Ferroviarios S.L. Mayo 2004 J.C. Sánchez
1
SAFEROLL
APARATOS DE VIA Y VIGNOL Cambios de aguja Balancín de ayuda
COMPONENTES a la maniobra
Corazones
EMPRESA
PRODUCTOS
KLICKEN SIE, UM DAS TITELFORMAT ZU
Desvíos inteligentes
Sistemas electrónicos
Tranvía
Aparatos
de maniobra
Dispositivo de ayuda
a la maniobra
ECOGLISS
INGENIERIA
CALIDAD
BEARBEITENComponentes especiales Cerrojos
SISTEMAS DE AYUDA
A LA MANIOBRA
SAFEROLL
MULTIFLEX
Sistemas de Resbaladeras con
sujeción rodillos integrados
CONTENIDO Disposición con aguja cerrada SAFEROLL es un sistema
de rodillos estabilizadores de
GENERAL
la aguja. Se pueden instalar
VENTAJAS
en desvíos existentes en vía.
Las unidades SAFEROLL
DESCRIPCION con rodillos integrados se
TECNICA montan en las contragujas
en el espacio entre dos
traviesas.
Copyright JEZ Sistemas Ferroviarios S.L. Mayo 2004 J.C. Sánchez
Las agujas se levantan
levemente durante la
maniobra y se mueven sin
rozamiento sobre los rodillos
de las unidades SAFEROLL.
La aguja cerrada queda
presionada sobre su
contraguja y la aguja abierta
queda firmemente fijada en
1
SAFEROLL
su posición mediante
SAFEROLL.
Las unidades SAFEROLL se
disponen a lo largo del
cambio de agujas teniendo
en cuenta estas dos
funciones.
APARATOS DE VIA Y VIGNOL Cambios de aguja Balancín de ayuda
COMPONENTES a la maniobra
Corazones
EMPRESA
PRODUCTOS
KLICKEN SIE, UM DAS TITELFORMAT ZU
Desvíos inteligentes
Sistemas electrónicos
Tranvía
Aparatos
de maniobra
Dispositivo de ayuda
a la maniobra
ECOGLISS
INGENIERIA
CALIDAD
BEARBEITEN Componentes especiales Cerrojos
SISTEMAS DE AYUDA
A LA MANIOBRA
SAFEROLL
MULTIFLEX
Sistemas de Resbaladeras con
sujeción rodillos integrados
CONTENIDO Ventajas
GENERAL Rodadura en vez de Fácil de desmontar y Diferentes configuraciones
fricción por deslizamiento. volver a montar al sustituir de unidad de rodillos a
VENTAJAS
Leve levantamiento de la agujas gastadas. partir del mismo stock de
aguja durante la Fuerza positiva de la piezas. Es posible utilizar
DESCRIPCION
TECNICA maniobra. aguja hacia la contraguja. las mismas unidades para
la función inversa.
La maniobra de las agujas Mantiene la aguja en su
con SAFEROLL se realiza posición final: la aguja es
Copyright JEZ Sistemas Ferroviarios S.L. Mayo 2004 J.C. Sánchez
uniformemente, sin picos presionada contra la
de fuerza. contraguja en posición
cerrada y con suficiente
No es necesario engrasar paso mínimo de pestaña
las resbaladeras. en posición abierta.
Rodillos con cojinetes sin Estabiliza las agujas y
mantenimiento. elimina vibraciones.
Fácil de instalar en Poco peso.
desvíos existentes en vía.
2
SAFEROLL
Poca altura.
Ajuste muy rápido y fácil.
Se suministra como un
Instalación muy rápida. conjunto, no requiere
No es necesario utilizar múltiples piezas.
desmontar traviesas o
resbaladeras.
APARATOS DE VIA Y VIGNOL Cambios de aguja Balancín de ayuda
COMPONENTES a la maniobra
Corazones
EMPRESA
PRODUCTOS
KLICKEN SIE, UM DAS TITELFORMAT ZU
Desvíos inteligentes
Sistemas electrónicos
Tranvía
Aparatos
de maniobra
Dispositivo de ayuda
a la maniobra
ECOGLISS
INGENIERIA
CALIDAD
BEARBEITEN Componentes especiales Cerrojos
SISTEMAS DE AYUDA
A LA MANIOBRA
SAFEROLL
MULTIFLEX
Sistemas de Resbaladeras con
sujeción rodillos integrados
CONTENT Características Técnicas
GENERAL
Perfil de carril Para todos los tipos de carril
VENTAJAS Vignol y agujas elásticas.
DESCRIPCION
TECNICA Ancho de vía Se puede utilizar
independientemente del ancho
de vía.
Copyright JEZ Sistemas Ferroviarios S.L. Mayo 2004 J.C. Sánchez
Tipo de traviesas Independiente del tipo de
traviesas (madera, hormigón,
etc.).
Fuerza de levantamiento 1000 - 3500 N
Anchura 115 - 160 mm
Espacio necesario debajo aprox. 60 mm
del patín de la contraguja
3
SAFEROLL
Peso por unidad 9 - 10 kg
Número de dispositivos Depende del tipo de desvío,
longitud elástica de la aguja y
peso de la misma.
APARATOS DE VIA Y VIGNOL Cambios de aguja Balancín de ayuda
COMPONENTES a la maniobra
Corazones
EMPRESA
PRODUCTOS
KLICKEN SIE, UM DAS TITELFORMAT ZU
Desvíos inteligentes
Sistemas electrónicos
Tranvía
Aparatos
de maniobra
Dispositivo de ayuda
a la maniobra
ECOGLISS
INGENIERIA
CALIDAD
BEARBEITENComponentes especiales Cerrojos
SISTEMAS DE AYUDA
A LA MANIOBRA
SAFEROLL
MULTIFLEX
Sistemas de Resbaladeras con
sujeción rodillos integrados
CONTENT Disposición con aguja abierta Aplicación para corazón de punta móvil
GENERAL
VENTAJAS
DESCRIPCION
TECNICA
Copyright JEZ Sistemas Ferroviarios S.L. Mayo 2004 J.C. Sánchez
Unidad de rodillos SAFEROLL
