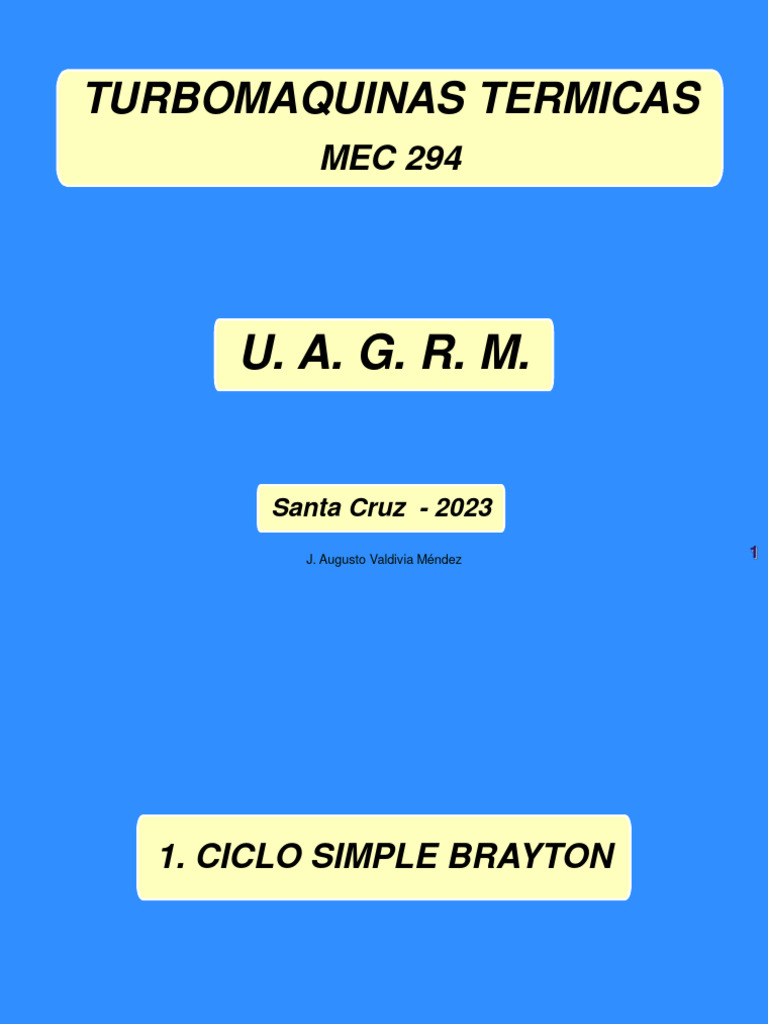

TURBOMAQUINAS TERMICAS
MEC 294
U. A. G. R. M.
Santa Cruz - 2023
J. Augusto Valdivia Méndez 1
1. CICLO SIMPLE BRAYTON
J. Augusto Valdivia Méndez 2
No es fácil definir la energía, la definición más
difundida define a la energía como la magnitud
física asociada con la capacidad de un sistema de
realizar trabajo sobre otro sistema.
En todas estas manifestaciones hay propiedades
en común, a la que llamamos energía, que es
propio de cada cuerpo o sistema material y cuyo
contenido varía cuando este estado se modifica.
En física, la energía es uno de los conceptos
básicos debido a que su principal propiedad: La
Energía Total De Un Sistema Aislado Se
Mantiene Constante. por lo tanto, no puede
existir creación o destrucción de energía, sino
solo una transferencia de un sistema a otro o la
transformación de energía de una forma a otra.
J. Augusto Valdivia Méndez 3
Aun siendo única, la energía se puede presentar
de diversas formas: mecánica, electromagnética,
térmica, química, metabólica, nuclear... Existe
también la posibilidad de que éstas se transformen
entre sí, pero respetando siempre el principio de
la conservación de la energía.
A pesar de la gran importancia de la energía en el
mundo actual, su uso ha sido siempre necesario y
por ello no es exclusivo de las sociedades ni de
las economías modernas.
Desde tiempos remotos, el hombre ha utilizado,
además de su propio esfuerzo físico, el de algunos
animales domésticos para obtener energía
mecánica. A ello se añadió las fuerzas del viento,
del fuego y de las corrientes de agua.
J. Augusto Valdivia Méndez 4
LA TURBINAS A GAS
J. Augusto Valdivia Méndez 5
J. Augusto Valdivia Méndez 6
LAS TURBINAS DE GAS
Es un ciclo productor de trabajo, el fluido utilizado es el aire,
más productos de la combustión: CO2 y vapor de agua.
El gas predominante es aire, en los ciclos de turbinas de gas,
es conveniente examinar el ciclos de trabajo con gas en
relación a un ciclo con aire normal. Un ciclo con aire normal es
un ciclo idealizado basado en las siguientes aproximaciones:
a) El fluido de trabajo se identifica exclusivamente como
aire, que se comporta como un gas ideal.
b) La combustión, se sustituye por un proceso de
suministro de calor proveniente de una fuente externa.
c) El enfriamiento, se produce en el exterior para restituir
el aire a su estado inicial y completar el ciclo.
Es importante considerar que los calores específicos cP y cV
son medidos a la temperatura ambiente, y son muy distintos a
los calores específicos debido a la variación de temperatura,
que altera los valores de cP y cV durante el ciclo.
J. Augusto Valdivia Méndez 7
DESARROLLO DE LAS TURBINAS DE GAS
El Ciclo Brayton, es un ciclo termodinámico que consta de
cuatro procesos que se le aplican a un fluido termodinámico
compresible. Su primera mención data de finales del siglo XVIII,
pasó un tiempo para luego ser planteado por James Joule.
Compresión Adiabática (1 - 2)
Combustión Isobárico (2 - 3)
Expansión Adiabática (3 - 4)
Enfriamiento Isobárico (4 -.1)
La relación de compresión maximiza la eficiencia térmica, y el
trabajo útil. Que tiene una relación directa con la relación de
compresión del ciclo (entre 11 – 16) que dependerá del diseño.
J. Augusto Valdivia Méndez 8
J. Augusto Valdivia Méndez 9
Para la temperatura limite máxima T3, el trabajo neto
del ciclo, aumenta por el incremento de la relación
de compresión hasta un cierto valor, a partir del cual
empieza a disminuir, tema que será analizado
posteriormente en capítulos posterior.
La temperatura T3 que es la temperatura limite del
ciclo, está limitada por la máxima temperatura que
pueden tolerar los materiales: toberas y álabes de
turbina, que condicionan la relación que la
temperatura limite puede alcanzar en el ciclo y que
se refleja en su rendimiento.
La temperatura máxima del ciclo está limitada y
condicionada: por los materiales, las barreras
térmicas TBC y sistemas de refrigeración eficiente.
J. Augusto Valdivia Méndez 10
J. Augusto Valdivia Méndez 11
La eficiencia del ciclo, es afectada por: pérdidas en
el compresor, turbina, cámaras de combustión y
conductos. Podemos interpretarlo en el diagrama
real, que representa estas condiciones del ciclo,
mermando la eficiencia del mismo.
El proceso de compresión requiere de consumo de
energía, gran parte del trabajo producido por la
turbina es consumido por el compresor, (50 - 70%).
Esta desventaja frente al ciclo de Ranking hace
necesario mejorar el diseño de compresores,
evitando caídas de presión en cámaras de
combustión y turbina, que será compensado con el
trabajo adicional del compresor.
J. Augusto Valdivia Méndez 12
J. Augusto Valdivia Méndez 13
Ciclo Brayton Ideal.
Para facilitar el análisis, idealizamos el ciclo, considerando:
1.- Al ciclo ideal se considera sin fricción, por consiguiente
el fluido no tiene ninguna caída de presión.
2.- La compresión y expansión, son procesos adiabáticos.
3. Las tuberías están aisladas y la transferencia de calor al
exterior es despreciable.
J. Augusto Valdivia Méndez 14
Una representación simplificada es considerar que los gases que
salen de la turbina, vuelven a la turbina pasando por un
intercambiador de calor fig. b.
En la combustión ideal, no habrá perdidas, el gas fluye a P cte.
En el estudio de las Turbinas a Gas de ciclo abierto, realizamos
además dos idealizaciones con el gas:
➢ El Aire se comporta como un gas ideal.
➢ El incremento de temperatura se realiza como
transferencia de calor de una fuente externa.
J. Augusto Valdivia Méndez 15
Evolución de las Turbinas de Gas
1.- Incremento Relación de Compresión .
• Desarrollo del Compresor Axial.
2.- Incremento η de la Turbo Maquina.
▪ Diseño aerodinámico compresor y turbina.
▪ Disminuir irreversibilidades.
3.- Incremento de Temperatura Limite (T3):
➢ Desarrollo de Nuevos Materiales.
➢ Revestimiento Material Cerámico TBC
➢ Sistemas de Refrigeración de Alabes.
4.- Modificaciones al Ciclo Básico.
❖ Regeneración (recuperación q)
❖ Inter enfriamiento
❖ Recalentamiento.
5.- Recuperadores del Calor Cedido q:
❑ Co Generación.
❑ Ciclo Combinado
16
CICLO SIMPLE TURBINAS A GAS
Se puede incrementar el η del ciclo, y obtener el mismo
trabajo con menos combustible, empleando parte del
calor perdido de los gases de escape de la turbina,
cuando la T4 > T2, calentando el aire a la salida del
compresor, antes de la combustión, consumiendo
menos combustible y llegar a la misma temperatura T3.
J. Augusto Valdivia Méndez 17
