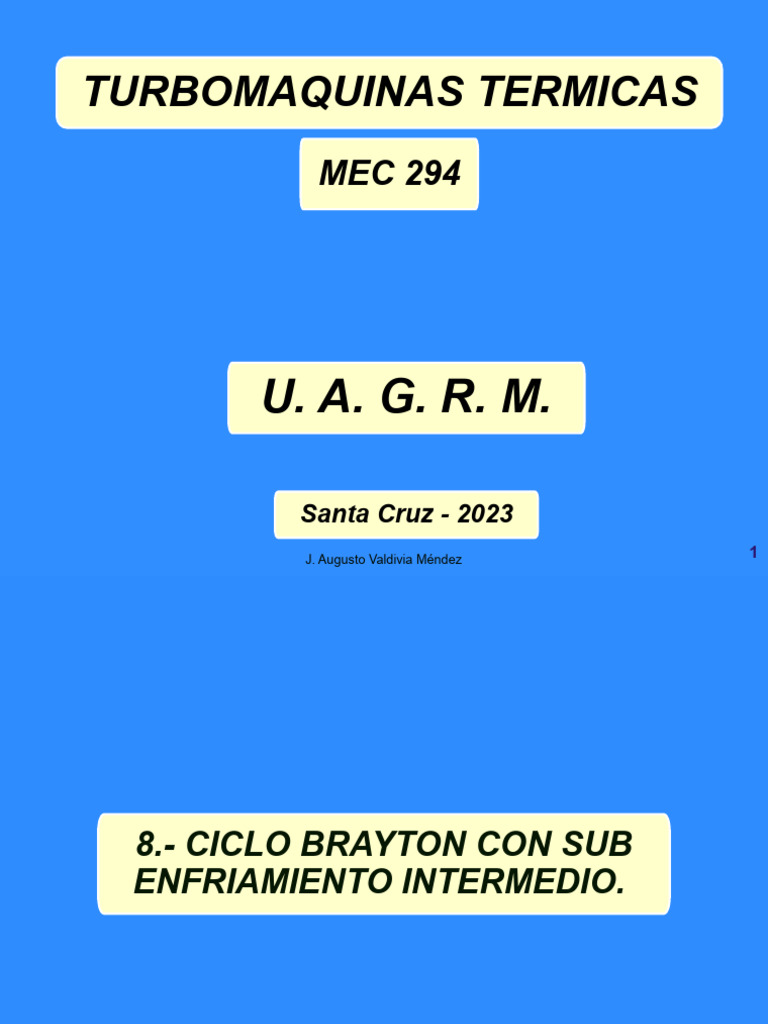

TURBOMAQUINAS TERMICAS

MEC 294

U. A. G. R. M.

Santa Cruz - 2023

J. Augusto Valdivia Méndez 1
8.- CICLO BRAYTON CON SUB
ENFRIAMIENTO INTERMEDIO.

J. Augusto Valdivia Méndez 2

CICLO CON COMPRESION ISOTERMICA

J. Augusto Valdivia Méndez 3

CICLO CON SUBENFRIAMIENTO INTERMEDIO

J. Augusto Valdivia Méndez 4

La compresión Isotérmica es prácticamente
irrealizable. Sin embargo, la compresión con
refrigeración (enfriamiento) intermedio permite
obtener en parte las ventajas del ciclo de
Compresión Isotérmico.

La compresión se puede realizar en dos etapas,

refrigerando el aire después de la primera etapa, o
en tres etapas, con dos inter enfriadores,

Al aumentar el número de inter enfriadores, la

instalación aumenta en peso, volumen y se
encarece, incrementando la perdida de presión en
los inter enfriadores.

J. Augusto Valdivia Méndez 5

J. Augusto Valdivia Méndez 6
 CICLO CON SUB ENFRIAMIENTO

En este ciclo comprimimos el aire en dos etapas

con una refrigeración intermedia, para reducir el
calor adquirido en la primera etapa de compresión.
el proceso se muestra en la figura:

J. Augusto Valdivia Méndez 7

El trabajo que realiza el compresor en el ciclo real para
incrementar la presión desde P1 hasta P2’, es mayor que
el trabajo que hacen los compresores que tienen mayor
eficiencia para incrementar la presión del estado P1 a P2
mas la P3 a P4 con un enfriador intermedio de aire.
J. Augusto Valdivia Méndez 8
 ANALISIS DEL CICLO

P4 = P5

P3 = P2

P1 = P6

J. Augusto Valdivia Méndez 9

Es posible incrementar la potencia específica del
ciclo, reduciendo el trabajo de compresión.

La reducción del trabajo de compresión,

enfriando el aire en cada etapa intermedia (T3)
temperatura de entrada a la segunda etapa, y
luego de cada etapa de compresión excepto la
última.

Ꞇu = Ꞇt - Ꞇc = Ꞇt - Ꞇc1 - Ꞇc2

El ciclo así diseñado tiene una etapa, de

subenfriamiento, se supondrá que el Inter
enfriador es perfecto (ideal) y no introduce
perdidas térmicas ni caídas de presión.

J. Augusto Valdivia Méndez 10

La compresión total se realiza en dos etapas utilizando
dos compresores; C1 y C2, enfriando el aire que sale de
C1, a la presión P2 y T2 reduciendo la temperatura en el
inter enfriador a T3 = T1, con la extracción de q1 Cal/Kg.
Continuando la segunda etapa compresión C2 (3 - 4)
hasta la presión P4, el trabajo total de compresión será::

Δhc = Δ hc1 + Δ hc2

Resulta que el trabajo del compresor

es menor que el del ciclo simple:

Δhc (4 - 3) < Δ h2ʼ - h2)

El Trabajo Total requerido para comprimir el fluido

de P1 - P4 < P1 – P2’.

J. Augusto Valdivia Méndez 11

P4 = P5 T5 = Tlim

P3 = P2
T1 = T3
P1 = P6

(Relac. de Compresión Total)

(Relac. de Compresión C1)

(Relac de Compresión C2)

φ = φ 1 φ2
Θ = θ1 θ2
J. Augusto Valdivia Méndez 12
El Trabajo de Compresión:

ꞆC = Ꞇc1 + Ꞇc2 = J[(h2 - h1) + (h4 - h3)]

Trabajo de Expansión en la Turbina

Ꞇt = J(h5 - h6) = JCp (T5 - T6)

El Trabajo de Útil

Ꞇu = Ꞇt - Ꞇc = Ꞇt - (Ꞇc1 + Ꞇc2) =
Ꞇu = J (h5 - h6) - J[(h2 - h1) + (h4 - h3)]
Ꞇu = J Cp [(T5 - T6) - (T2 - T1) - (T4 - T3)]

J. Augusto Valdivia Méndez 13

El Calor Suministrado.

JQs = J(h5 - h4) = JCp (T5 - T4)

Rendimiento el Ciclo

J. Augusto Valdivia Méndez 14

 RENDIMIENTO MÁXIMO DEL CICLO.
El máximo rendimiento del ciclo se obtiene cuando la
T1 = T3, y del trabajo Ꞇc1 + Ꞇc2 esta condición
determinara que el trabajo útil Ꞇu del ciclo es
máximo.
ꞆC = Ꞇc1 + Ꞇc2 = J[(h2 - h1) + (h4 - h3)]

Ꞇt = J(h5 - h6) = JCp (T5 - T6)

Ꞇu = JCp [(T5 - T6) - (T2 - T1) - (T4 - T3)]

J. Augusto Valdivia Méndez 15

θ = θ 1 θ2 Ꞇu = JCp [(T5 - T6) - (T2 - T1) - (T4 - T3)]

T2 = θ 1 T1

T4 = θ2 T3 θ = θ²1

θ1 = θ 2

J. Augusto Valdivia Méndez 16

J. Augusto Valdivia Méndez 17
CICLOS DE POTENCIA

J. Augusto Valdivia Méndez 18

J. Augusto Valdivia Méndez 19
Trabajo Neto de ciclos ideales: η térmico en función de φ.

I. Ciclo Brayton. I. Ciclo Brayton.

II. Ciclo de Compresión Isotérmica. II Ciclo de Compresión Isotérmica.

III. Ciclo de Expansión Isotérmica. III. Ciclo de Expansión Isotérmica.

J. Augusto Valdivia Méndez 20

CICLOS DE POTENCIA

J. Augusto Valdivia Méndez 21

CICLOS DE POTENCIA

J. Augusto Valdivia Méndez 22

CICLOS DE POTENCIA

J. Augusto Valdivia Méndez 23

CICLOS DE POTENCIA

J. Augusto Valdivia Méndez 24

CICLOS DE POTENCIA

J. Augusto Valdivia Méndez 25

CALCULO DE LA EFICIENCIA DE UN
CICLO CON EXPANSIONES
MÚLTIPLES, SUBENFRIAMIENTO Y
REGENERACION .

J. Augusto Valdivia Méndez 26

 CICLO DE EXPANSIONES SUBENFRIAMIENTO
MÚLTIPLES Y REGENERACION

Un ciclo de turbina de gas ideal con dos etapas de

compresión y dos etapas de expansión tiene una
relación de presión total de 2.83. En cada etapa del
compresor el aire entra a 300 K y a cada etapa de
la turbina el fluido ingresa a 1300 K.
Considerar que los compresores y las turbinas
tienen la misma eficiencia isoentrópica.

Determine:

a) La eficiencia térmica del ciclo

J. Augusto Valdivia Méndez 27

DIAGRAMA DE INSTALACIÓN

J. Augusto Valdivia Méndez 28

 Del Diagrama T - S

P2 = P3 P4 = P6

P2/P1 = P4/P3 = 2.83

P7 = P8 P9 = P1

P6/P7 = P8/P9 = 2.83

P2/P1 = P4/P3 = P6/P7 = P8/P9 = 2.83

J. Augusto Valdivia Méndez 29

Eficiencia del ciclo = W total / Q primario

Wc1 = cp (T2 - T1)

Wc2 = cp (T4 - T3)

Wt1 = cp (T6 – T7)

Wt2 = cp (T8 – T9)

Q primario = cp (T6 - T5)

Incógnitas: T5; T7; T9; T4; T2; T10

J. Augusto Valdivia Méndez 30

De la Ecuación de Transformación de Gases entre 1 y 2:

T1/P1 (k-1/k) = T2/P2 (k-1/k)

T2 = T1 * (P2/P1) (k-1/k)

T2 = 403.83 K

Utilizando el mismo criterio entre 3 y 4 se llega a que

la T4 = T2 ya que la temperatura T3 = T1, a la entrada
de los compresores que son iguales para ambas
etapas por ser isoentrópicos.

T2 = T4 = 403.83 K

J. Augusto Valdivia Méndez 31

Utilizando la Ecuación de Transformación
Isoentrópica (Expansión) de Gases Wt1 entre 6 y 7:

T6/P6 (k-1/k) = T7/P7 (k-1/k)

T7 = T6 (P7/P6) (k-1/k) T7 = 965.7428 K

Si planteamos el mismo criterio para Wt2 entre 8 y 9

se llega a que T7 = T9 ya que la temperatura de
entrada a la turbina es la misma y además de que
ambas turbinas son isoentrópicas.
T7 = T9 = 965.743 K
Del regenerador ideal, el gas saldrá a la
temperatura de escape de la turbina.

T7 = T9 = T5
J. Augusto Valdivia Méndez 32
Estamos en condiciones de calcular:
Wc1 = cp (T2 - T1) = 104.25 Kj/Kg
Wc2 = cp (T4 - T3) = 104.25 Kj/Kg

W total comp = Wc1 + Wc2 = 208.5 Kj/Kg

Wt1 = cp (T6 – T7) = 333.594 Kj/Kg

Wt2 = cp (T8 – T9) = 333.594 Kj/Kg

W total turb = Wt1 + Wt2= 671.19 Kj/Kg

W total = W total turb - W total comp = 462.69 Kj/Kg

J. Augusto Valdivia Méndez 33

Q primario = cp (T6 - T5) = 335.6 Kj/Kg

Q recalent = cp (T8 - T7) = 335.6 Kj/Kg

Q total entregado = 671.188 Kj/Kg

La Eficiencia Térmica del Ciclo = W total / Q total

entregado = 0.689 = 68.94%

Con el regenerador la eficiencia térmica se

duplica alcanzando un 69% aprox.

Variante

Con el Mismo ciclo, pero con rendimientos

isoentrópicos en la turbina y compresor de 0.8

J. Augusto Valdivia Méndez 34
