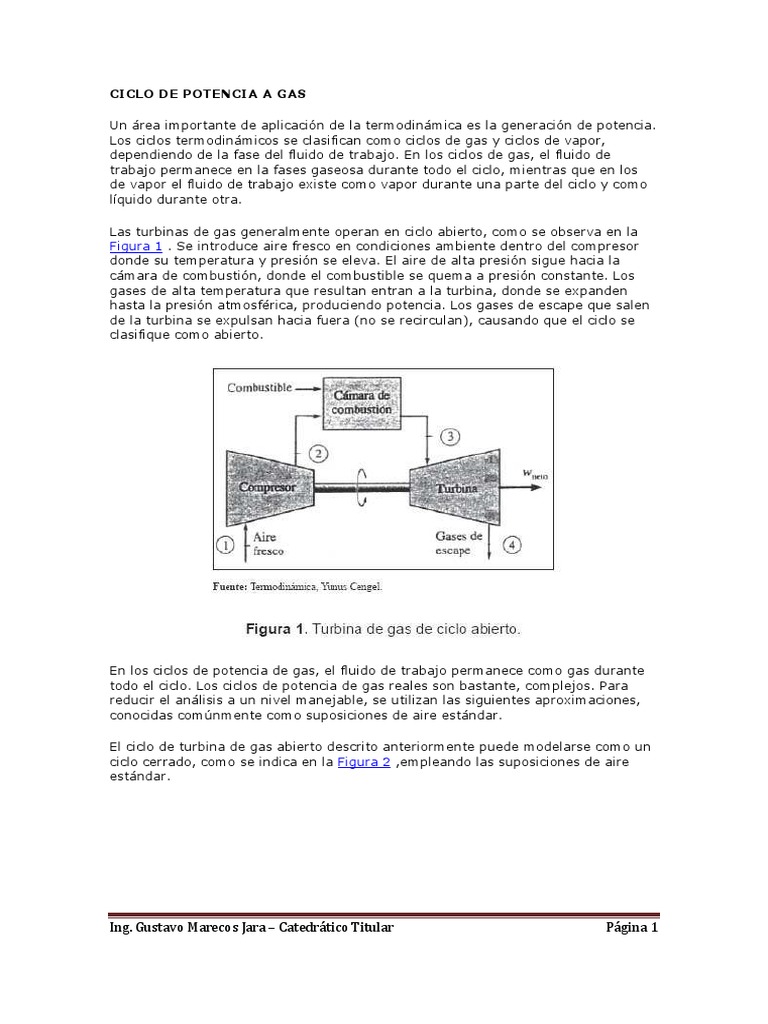

CICLO DE POTENCIA A GAS
Un área importante de aplicación de la termodinámica es la generación de potencia.
Los ciclos termodinámicos se clasifican como ciclos de gas y ciclos de vapor,
dependiendo de la fase del fluido de trabajo. En los ciclos de gas, el fluido de
trabajo permanece en la fases gaseosa durante todo el ciclo, mientras que en los
de vapor el fluido de trabajo existe como vapor durante una parte del ciclo y como
líquido durante otra.
Las turbinas de gas generalmente operan en ciclo abierto, como se observa en la
Figura 1 . Se introduce aire fresco en condiciones ambiente dentro del compresor
donde su temperatura y presión se eleva. El aire de alta presión sigue hacia la
cámara de combustión, donde el combustible se quema a presión constante. Los
gases de alta temperatura que resultan entran a la turbina, donde se expanden
hasta la presión atmosférica, produciendo potencia. Los gases de escape que salen
de la turbina se expulsan hacia fuera (no se recirculan), causando que el ciclo se
clasifique como abierto.
En los ciclos de potencia de gas, el fluido de trabajo permanece como gas durante
todo el ciclo. Los ciclos de potencia de gas reales son bastante, complejos. Para
reducir el análisis a un nivel manejable, se utilizan las siguientes aproximaciones,
conocidas comúnmente como suposiciones de aire estándar.
El ciclo de turbina de gas abierto descrito anteriormente puede modelarse como un
ciclo cerrado, como se indica en la Figura 2 ,empleando las suposiciones de aire
estándar.
Ing. Gustavo Marecos Jara – Catedrático Titular Página 1
- El fluido de trabajo es aire que circula de modo continuo en un circuito cerrado y
siempre se comporta como un gas ideal.
- Todos los procesos que integran el ciclo son internamente reversibles.
- El proceso de combustión es sustituido por un proceso de adición de calor desde
una fuente externa (Figura 3).
- El proceso de escape es sustituido por un proceso de rechazo de calor que regresa
el fluido de trabajo a su estado inicial.
Ing. Gustavo Marecos Jara – Catedrático Titular Página 2
Las suposiciones de aire estándar previamente establecidas permiten simplificar de
modo considerable el análisis sin apartarse de manera significativa de los ciclos
reales. Este modelo simplificado permite estudiar de manera cualitativa la influencia
de los parámetros principales en el desempeño de las máquinas reales.
Las turbinas de gas han experimentado un progreso y crecimiento fenomenal desde
su primer desarrollo exitoso. Los esfuerzos para mejorar la eficiencia del ciclo se
concentraron en tres áreas:
1. Incrementar las temperaturas de entrada de la turbina.
2. Incremento de las eficiencias de los componentes de turbo maquinaria.
3. Adición de modificación al ciclo básico (innovaciones).
Ciclo Brayton simple
El ciclo de turbina de gas abierto descrito anteriormente puede modelarse como un
ciclo cerrado, como se indica en la Figura 2, empleando las suposiciones de aire
estándar. En este caso los procesos de compresión y expansión permanecen
iguales, pero el proceso de combustión se sustituye por uno de adición de calor a
presión constante desde una fuente externa, mientras que el proceso de escape se
reemplaza por otro de rechazo de calor a presión constante hacia el aire ambiente.
Este ciclo ideal que el fluido de trabajo experimenta en este ciclo es el ciclo
Brayton, el cual está integrado por cuatro procesos internamente reversibles:
1-2 Compresión isentrópica (en un compresor).
2-3 Adición de calor a presión constante.
3-4 Expansión isentrópica (en una turbina).
Ing. Gustavo Marecos Jara – Catedrático Titular Página 3
4-1 Rechazo de calor a presión constante.
Los diagramas T-s y P-v de un ciclo Brayton ideal se muestra en la Figura 4.
FIGURA 4
Como se observa, los cuatro procesos del ciclo Brayton se ejecutan en dispositivos
de flujo estable, por lo tanto se analizan como procesos de flujo estable. Cuando los
cambios de energía cinética y potencial son insignificantes, el balance de energía
para un proceso estable puede expresarse, por unidad de masa, como:
(qentrada - qsalida) + (wentrada - wsalida) = hsalida - hentrada
Por tanto, la transferencia de calor hacia y desde el fluido de trabajo será:
Ing. Gustavo Marecos Jara – Catedrático Titular Página 4
Entonces la eficiencia térmica del ciclo Brayton ideal bajo suposiciones de aire
estándar se convierten en:
Desviación de los ciclos reales de turbina de gas en comparación con los
idealizados
Los ciclos reales de turbina de gas difieren del ciclo Brayton ideal por varias
razones. Por un lado, alguna disminución de la presión durante los procesos de
adición y rechazo de calor es inevitable. Más importante aún es que la entrada de
trabajo real al compresor será mayor y la salida de trabajo real de la turbina será
menos debido a las irreversibilidades (Figura 5). Se menciona repetidamente en la
termodinámica que las irreversibilidades son inherentes a todos los procesos reales
y que su efecto siempre es la degradación del desempeño de los dispositivos.
Cuanto más se acerque el proceso real al isentrópico idealizado, mejor se
desempeñará el dispositivo.
Ing. Gustavo Marecos Jara – Catedrático Titular Página 5
La desviación del comportamiento real del compresor y la turbina para el
comportamiento isentrópico idealizado puede explicarse con precisión si se utilizan
las eficiencias isentrópicas de la turbina (ηT) y el compresor (ηC), definidas como:
Donde los estados 2a y 4a son los estados de salida reales del compresor y la
turbina, respectivamente, y 2s y 4s son los correspondientes al caso isentrópico,
como se ilustra en la Figura 5. El efecto de las eficiencias de la turbina y el
compresor se ilustra a continuación con un ejemplo.
Un ciclo real de turbina a gas
Una central eléctrica opera en un ciclo Brayton con una relación de presión de 10.
La temperatura del gas es de 300 K en la entrada del compresor y de 1300 K a la
entrada a la turbina. Si la eficiencia isentrópica del compresor es de 80% y la de la
turbina 85%, calculemos la eficiencia térmica del ciclo real:
Proceso 1-2 (compresión isentrópica de un gas ideal):
Ing. Gustavo Marecos Jara – Catedrático Titular Página 6
T1 = 300 K, entonces h1 = 300.19 kJ /kg y Pr1 = 1,386
Pr2 = (P2/P1)x Pr1 = (10) (1,386) = 13,86, por tanto h2s = 575,59 kJ /kg
Proceso 3-4 (expansión isentrópica de un gas ideal):
T1 = 1 300 K, entonces h3 = 1 395.97 kJ /kg y Pr3 = 330,9
Pr4 = (P4/P3)x Pr3 = (1/10) (330,9) = 33,09, por tanto h4s = 734,82 kJ /kg
ws compresor = h2s – h1 = (575,59 - 300.19) = 275,4 kJ /kg
ws turbina = h3 – h4s = (1395.97 - 734,82) = 661,15 kJ /kg
El trabajo real tanto del compresor como de la turbina se determinan utilizando las
definiciones de eficiencias isentrópicas del compresor y la turbina.
wa compresor = ws compresor / ηC = 275,4 /0,8 = 344,25 kJ /kg
wa turbina = ws turbina x ηT = (0,85) (661,15) = 561,97 kJ /kg
En el caso real el aire sale del compresor a una temperatura y entalpía más altas,
las cuales son determinadas a partir de:
wa compresor = h2a - h1 entonces h2a = h1 + wa compresor = 300.19 + 344,25 =
644,44 kJ /kg
Por tanto,
q entrada = h3 - h2a = 1 395.97 - 644,44 = 751,53 kJ /kg wneto = wa turbina - wa
compresor = 561,97 - 344,25 = 217,72 kJ /kg ηtermica = wneto/q entrada = (217,72
/751,53) = 0,30 o 30%
CICLOS DE POTENCIA COMBINADOS DE GAS Y VAPOR
La continua búsqueda de eficiencias más altas han originado modificaciones
innovadoras en las centrales eléctricas convencionales. Una de esas modificaciones
muy extendida incluye un ciclo de potencia de gas que remata a un ciclo de
potencia de vapor (Figura 6), esto se denomina ciclo combinado de gas y vapor , o
solo ciclo combinado. El ciclo combinado más interesante es el ciclo de turbina de
gas (Brayton), el cual remata al ciclo de turbina de vapor (Rankine), que tiene una
eficiencia térmica más alta que cualquiera de los ciclos ejecutados individualmente.
Ing. Gustavo Marecos Jara – Catedrático Titular Página 7
Con fines de comparación, con el ejemplo presentado en la sección II.3,
consideremos el ciclo de potencia combinado de gas y vapor mostrado en la Figura
6 . El ciclo superior es un ciclo de turbina de gas que tiene una relación de presión
de 10. El aire entra al compresor a 300 K y a la turbina a 1 300 K. El flujo. La
eficiencia isentrópica del compresor es de 80%, mientras que la de la turbina de
gas es de 85%. El ciclo inferior es un ciclo Rankine ideal que opera entre los límites
de presión de 7 MPa y 5 kPa. El vapor se calienta en un intercambiador de calor por
medio de los gases de escape hasta una temperatura de 500 °C. Los gases de
escape salen del intercambiador de calor a 450 K, calculemos la eficiencia térmica
del ciclo.
Ciclo de gas: h8 = 880,36 kJ /kg
qentrada = 790,58 kJ /kg , wneto = 210,41 kJ /kg
h9 = h@ 450 K = 451,80 kJ /kg
Ciclo de vapor: h1 = hf a 5 kPa = 137,75 kJ /kg, v1 = vf a 5 kPa = 0,001005 m3/kg
w bomba = v1(P2 – P1) = 0,001005 m3/kg x (7000 – 5) kPa = 7,03 kJ /kg
h2 = h1 + w bomba = 137,75 + 7,03 = 144,78 kJ /kg
h3 = 3 411,4 kJ /kg
Ing. Gustavo Marecos Jara – Catedrático Titular Página 8
h4 = 2 073,0 kJ /kg
w turbina = h3 – h4 = 3 411,4 – 2 073,0 = 1 338,4 kJ/kg
w neto = wturbina – wbomba = 1 338,4 – 7,03 = 1 331,4 kJ /kg
q entrada = h3 – h2 = 3 411,4 – 144,78 = 3 266,62 kJ /kg
La relación de los fl ujos másicos se determina a partir del balance de energía en el
intercambiador de calor:
Êentrada = Êsalida mg h8 + ms h2 = mg h9 + ms h3
ms ( 3411,4 – 144,78 ) = mg ( 880,36 – 451,80 )
Por tanto:
ms / mg = y = 0,131
Es decir 1 kg de gases de escape puede calentar únicamente, 0,131 kg de vapor
cundo se enfrían. Entonces la salida total de trabajo por kilogramo de gases de
combustión es:
wneto = wneto, gas + y wneto, vapor
= 210,41 kJ/ kg de gas + 0,131 kg vapor / kg de gas x 1 331,4 kJ/ kg de vapor
= 384,8 kJ/ kg de gas
De este modo, por cada kilogramo de gases de combustión producido, la central
combinada entregará 384,8 kJ de trabajo.
la eficiencia térmica del ciclo combinado se determina a partir de:
q entrada = h6 – h7 =
ηtermica = w neto / qentrada = 384,8/ 790,58 = 0,49 o 49%
CONCLUSIONES Y RECOMENDACIONES
• La continua búsqueda de eficiencias térmicas más altas ha originado
modificaciones innovadoras en las centrales eléctricas convencionales
• La modificación más extendida incluye un ciclo de potencia de gas (ciclo
Brayton) que remata con un ciclo de potencia de vapor (ciclo Rankine), esto
se denomina ciclo combinado.
• El gas natural es el combustible más económico para la generación de
electricidad y el que produce menor impacto ambiental.
• Los recientes desarrollos tecnológicos para las turbinas de gas han logrado
que el ciclo combinado de gas y vapor resulte muy atractivo desde el punto
de vista económico, ya que el ciclo combinado aumenta la eficiencia sin
incrementar mucho el costo inicial.
• Las nuevas centrales eléctricas deberán operar con ciclos combinados, y las
centrales de vapor o de turbina de gas existente deberán convertirse en
Ing. Gustavo Marecos Jara – Catedrático Titular Página 9
centrales de ciclo combinado, de acuerdo a lo establecido en la tercera
disposición transitoria del Decreto Legislativo 1041, que establece que el
valor inicial del rendimiento térmico neto reconocido será de treinta por
ciento (30%) durante los primeros treinta y seis (36) meses de vigencia del
presente Decreto Legislativo, después se incrementará a cincuenta por
ciento (50%) para los siguientes cuatro (4) años. El Ministerio de Energía y
Minas podrá incrementar los rendimientos térmicos netos para los siguientes
periodos de acuerdo al desarrollo tecnológico de las centrales térmicas.
• Una mayor eficiencia en las centrales térmica, implica menor consumo de
gas natural, para producir la misma cantidad de energía eléctrica, por lo que
las reservas de gas durarán mucho más tiempo.
Temperatura vs. Presión
La ley de Ley de Charles, establece que:
“Cuando un gas es comprimido, la temperatura aumenta".
Hay tres relaciones posibles entre la temperatura y la presión en un volumen
de gas que es sometido a compresión:
Isotérmica
Adiabática
Politrópica
Isotérmica -
El gas permanece a temperatura constante a través del proceso.
La energía interna es removida del sistema en forma de calor a la misma
velocidad que es “añadida” por el trabajo mecánico de compresión.
La compresión o expansión isotérmica es favorecida por una gran
superficie de intercambio de calor, un volumen pequeño de gas, o un
lapso de tiempo largo.
Con dispositivos reales, la compresión isotérmica generalmente no es
posible. Por ejemplo incluso en una bomba de bicicleta calienta
(genera calor) durante su uso.
Adiabática
En este proceso no hay transferencia de calor entre el sistema y su
entorno, y todo el trabajo añadido es (producido) agregado (añadido) a
la energía interna del gas, resultando un incremento de temperatura y
presión.
Teóricamente el incremento de temperatura es:
T2 = T1Rc((k-1)/k)), con T1 yT2 en grados Rankine o kelvin,
Ing. Gustavo Marecos Jara – Catedrático Titular Página 10
k.- razón de calores específicos; k=1.4 para el aire estándar
La compresión o expansión adiabática es favorecida por el buen
aislamiento, un gran volumen de gas, o un lapso corto de tiempo,
En la práctica siempre habrá una cierta cantidad de flujo de calor, pues
hacer un sistema adiabático perfecto requeriría un perfecto
aislamiento térmico de todas las partes de una máquina. el calor
puede
Politrópica
Esto supone que calor puede entrar o salir del sistema, y que el trabajo en el
eje que entra al sistema puede aumentar la presión (trabajo generalmente útil)
y la temperatura por encima del adiabático (generalmente pérdidas debido a la
eficiencia de ciclo). La eficiencia del proceso es la razón de aumento de
temperatura en un teórico 100% (adiabático) frente a real (politrópico).
Procesos Isentrópicos
La entropía de una sustancia de masa fija puede cambiar tanto debido a un
proceso de transferencia de calor como a las irreversibilidades presentes en
todo proceso real.
Corolario:
Como consecuencia de lo anterior podemos afirmar que: cuando una sustancia
de masa constante (sistema cerrado) es sometida a un proceso adiabático e
internamente reversible su entropía no cambia.
Un proceso en el que la entropía permanece constante es un proceso
isentrópico, que se caracteriza mediante la siguiente
expresión:
∆ s=0
Claro… una sustancia tendrá la misma entropía tanto al principio
como al final del proceso, si el proceso se lleva a cabo
isentrópicamente.
s2 = s1
Muchos sistemas o dispositivos de ingeniería como bombas, turbinas, toberas y
difusores operan de manera esencialmente adiabática, y tienen mejor
desempeño cuando se minimizan las irreversibilidades, como la fricción
asociada al proceso.
Un modelo isentrópico puede servir como un modelo apropiado
para los procesos reales, además de permitirnos definir las
Ing. Gustavo Marecos Jara – Catedrático Titular Página 11
eficiencias para procesos al comparar el desempeño real de estos
dispositivos con el desempeño bajo condiciones idealizadas
(isentrópicas, p. e.)
Es importante destacar que un proceso adiabático reversible necesariamente
es isentrópico, pero uno isentrópico no es necesariamente un proceso
adiabático reversible. Sin embargo el término proceso isentrópico se usa
habitualmente en termodinámica para referirse a un proceso adiabático
internamente reversible.
De lo anterior se deduce que la entropía es una propiedad útil y una valiosa
herramienta en el análisis de la segunda ley en los dispositivos de ingeniería,
en particular de los compresores. Pero ¿Qué es la entropía?
Eficiencia Isentrópica de Dispositivos de Flujo Permanente.
Las irreversibilidades son inherentes a todos los procesos reales y su efecto es
siempre la degradación del desempeño de los dispositivos. Al realizar análisis
en ingeniería es deseable contar con parámetros que permitan cuantificar el
grado de degradación de energía en los dispositivos.
El análisis de dispositivos de ingeniería discretos que trabajan bajo condiciones
de flujo estable, como son las turbinas, compresores y toberas implica
examinar el grado de degradación de la energía causada por las
irreversibilidades en estos dispositivos. Para ello es necesario definir un
proceso ideal que sirva como modelo para los procesos reales.
Aunque es inevitable alguna transferencia de calor entre estos dispositivos y
sus alrededores, se plantean muchos dispositivos de flujo estable para operar
bajo condiciones adiabáticas. Así, el proceso modelo para estos dispositivos
debe ser uno adiabático. Así mismo, un proceso ideal no debe incluir
irreversibilidades porque el efecto de la irreversibilidad será siempre degradar
el desempeño de los dispositivos. Por ello, el proceso ideal que puede servir
como un modelo conveniente para los dispositivos de flujo estable adiabáticos
es el proceso isentrópico.
Cuanto mas se acerque el proceso real al idealizado, mejor se desempeñará el
dispositivo. Por ello es muy importante disponer de un parámetro que exprese
cuantitativamente cuan eficazmente un dispositivo real se aproxima a uno
idealizado, este parámetro es la eficiencia isentrópica o adiabática, que es la
medida de la desviación de los procesos reales respecto de los idealizados
respectivos.
Las eficiencias isentrópicas están definidas en distinta forma para los diversos
dispositivos, porque cada uno de ellos tiene una función diferente. En este
apartado se definirá la eficiencia isentrópica de un compresor.
EFICIENCIA ISENTROPICA DE COMPRESORES
Ing. Gustavo Marecos Jara – Catedrático Titular Página 12
La eficiencia isentrópica de un compresor se define como la relación entre el
trabajo de entrada requerido para elevar la presión de un gas a un valor
especificado de una manera isentrópica y el trabajo de entrada real:
Cuando son insignificantes los cambios de energía potencial y cinética del gas
mientras éste es comprimido, el trabajo de entrada para un compresor
adiabático, el trabajo de entrada para un compresor adiabático es igual al
cambio de entalpía, por lo que para este caso la ecuación de rendimiento
adquiere la forma
Donde h2isen y h2real
son los valores de la
entalpía en el estado
de salida para los
procesos de
compresión
isentrópico y real,
respectivamente,
como se ilustra en la
figura.
El calor de la
eficiencia isentrópica
depende en gran
medida del diseño del compresor. Los compresores mejor diseñados tienen
eficiencias isentrópicas de 80 a 90%.
El Cambio de la Entropía en los Gases Ideales
Por nuestros estudios de termodinámica, sabemos que el cambio de la entropía
en un gas ideal esta expresado por las siguientes ecuaciones diferenciales:
Ing. Gustavo Marecos Jara – Catedrático Titular Página 13
Donde en general los calores específicos cp y cv son funciones de la
temperatura, es decir que su valor cambia en función a los cambios de
temperatura del gas, con excepción de los gases monoatómicos, como el helio
por ejemplo, cuyos calores específicos son independientes de la temperatura.
Esto implica que para evaluar estas integrales es necesario conocer la relación
funcional entre los calores específicos y la temperatura, cp(T) y cv(T), lo que no
siempre es posible. Por otra parte no es nada práctico realizar estas tediosas
integraciones cada vez que se calcula el cambio de entropía. Por ello se
dispone de dos opciones prácticas y razonables para resolver este problema:
i) Resolver las integrales bajo el supuesto de calores específicos
constantes (independientes de la temperatura), y
ii) Evaluar estas integrales una vez para un cierto rango de temperaturas
y tabular los resultados. Esto implica el uso posterior de estas tablas.
Calores Específicos Independientes de la Temperatura.- Una Buena Aproximación.
La suposición de calor específico constante asume que el calor específico es independiente de la
temperatura y se toma como valor para el cálculo un valor promedio evaluado a una temperatura también
promedio.
La suposición de calores específicos constantes para los gases ideales es una
manera de simplificar el análisis del cambio de entropía en los gases ideales,
con la consiguiente pérdida de exactitud en los cálculos. Sin embargo la
magnitud del error introducido, por esta suposición, depende de la situación
concreta, así por ejemplo para gases monoatómicos ideales, los calores
específicos son independientes de la temperatura por lo que suponer que el
calor específico es constante no implica error alguno; en tanto que para gases
ideales cuyos calores específicos varían casi linealmente en el rango de
temperaturas de interés no se puede afirmar lo mismo, en estos casos la
magnitud del posible error se minimiza usando los valores de calores
Ing. Gustavo Marecos Jara – Catedrático Titular Página 14
específicos calculados a temperatura promedio. Los datos obtenidos con este
tipo de aproximación son lo suficientemente exactos si el rango de
temperaturas no es mayor que algunos cientos de grados.
Bajo esta consideración, calor específico independiente de la temperatura, las
ecuaciones para el cálculo del cambio de la entropía en los gases ideales se
pueden expresar de la siguiente manera:
COMPRESORES DE GAS
¿QUE ES UN COMPRESOR?
Es una máquina que tiene la finalidad de elevar la presión de un fluido
compresible (un gas, un vapor o una mezcla de gases y vapores) sobre el que
opera. La presión del fluido se eleva reduciendo el volumen específico del
mismo durante su paso a través del compresor. Se distinguen de los turbo
soplantes y ventiladores centrífugos o de circulación axial, en cuanto a la
presión de salida, los compresores se clasifican generalmente como maquinas
de alta presión, mientras que los ventiladores y soplantes se consideran de
baja presión pues estos últimos manejan grandes cantidades de gas sin
modificar sensiblemente su presión.
Un compresor admite gas o vapor a una presión p1 dada, descargándolo a una
presión p2 superior, La energía necesaria para efectuar este trabajo la
proporciona un motor eléctrico o una turbina.
Los compresores se emplean para aumentar la presión de una gran variedad
de gases y vapores para un gran número de aplicaciones. Un caso común es el
compresor de aire, que suministra aire a elevada presión para transporte,
pintura a pistola, inflamiento de neumáticos, limpieza, herramientas neumáticas
y perforadoras. Otro es el compresor de refrigeración, empleado para
comprimir el gas del vaporizador. Otras aplicaciones abarcan procesos
químicos, conducción de gases, turbinas de gas y construcción.
Ing. Gustavo Marecos Jara – Catedrático Titular Página 15
Ing. Gustavo Marecos Jara – Catedrático Titular Página 16
