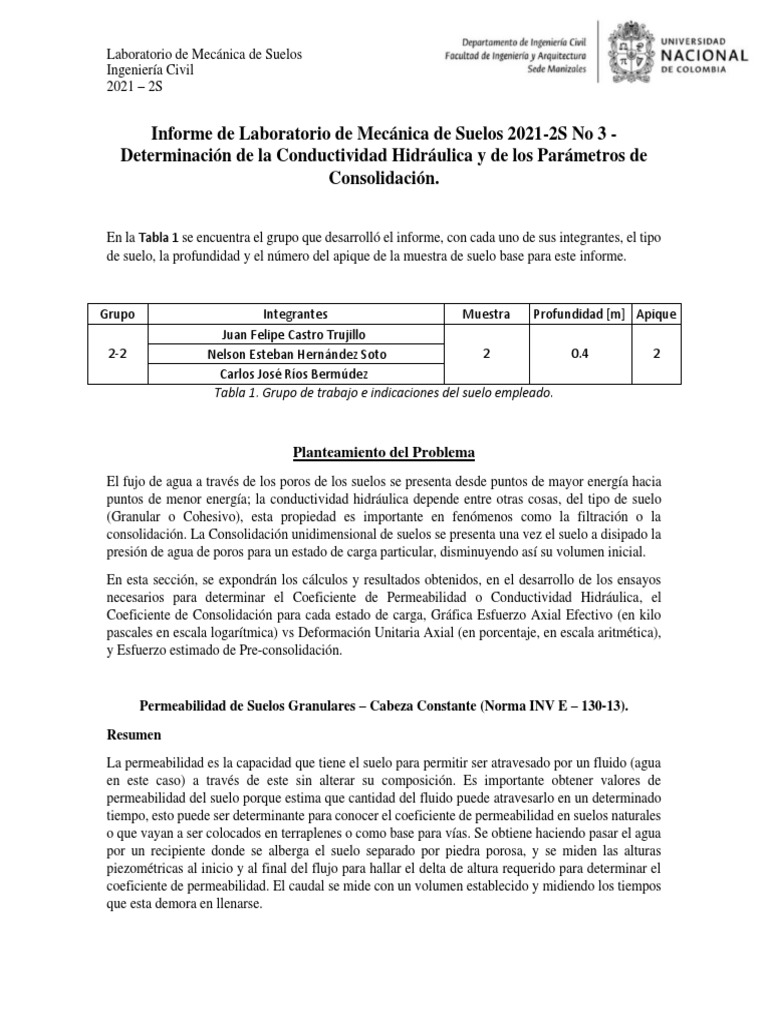

Informe de Laboratorio de Mecánica de Suelos 2021-2S No 3 -

Determinación de la Conductividad Hidráulica y de los Parámetros de
Consolidación.

En la Tabla 1 se encuentra el grupo que desarrolló el informe, con cada uno de sus integrantes, el tipo
de suelo, la profundidad y el número del apique de la muestra de suelo base para este informe.

Grupo Integrantes Muestra Profundidad [m] Apique

Juan Felipe Castro Trujillo
2-2 Nelson Esteban Hernández Soto 2 0.4 2
Carlos José Ríos Bermúdez
Tabla 1. Grupo de trabajo e indicaciones del suelo empleado.

Planteamiento del Problema

El fujo de agua a través de los poros de los suelos se presenta desde puntos de mayor energía hacia
puntos de menor energía; la conductividad hidráulica depende entre otras cosas, del tipo de suelo
(Granular o Cohesivo), esta propiedad es importante en fenómenos como la filtración o la
consolidación. La Consolidación unidimensional de suelos se presenta una vez el suelo a disipado la
presión de agua de poros para un estado de carga particular, disminuyendo así su volumen inicial.
En esta sección, se expondrán los cálculos y resultados obtenidos, en el desarrollo de los ensayos
necesarios para determinar el Coeficiente de Permeabilidad o Conductividad Hidráulica, el
Coeficiente de Consolidación para cada estado de carga, Gráfica Esfuerzo Axial Efectivo (en kilo
pascales en escala logarítmica) vs Deformación Unitaria Axial (en porcentaje, en escala aritmética),
y Esfuerzo estimado de Pre-consolidación.

Permeabilidad de Suelos Granulares – Cabeza Constante (Norma INV E – 130-13).

Resumen
La permeabilidad es la capacidad que tiene el suelo para permitir ser atravesado por un fluido (agua
en este caso) a través de este sin alterar su composición. Es importante obtener valores de
permeabilidad del suelo porque estima que cantidad del fluido puede atravesarlo en un determinado
tiempo, esto puede ser determinante para conocer el coeficiente de permeabilidad en suelos naturales
o que vayan a ser colocados en terraplenes o como base para vías. Se obtiene haciendo pasar el agua
por un recipiente donde se alberga el suelo separado por piedra porosa, y se miden las alturas
piezométricas al inicio y al final del flujo para hallar el delta de altura requerido para determinar el
coeficiente de permeabilidad. El caudal se mide con un volumen establecido y midiendo los tiempos
que esta demora en llenarse.
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S
Datos de Laboratorio

Figura 1. Datos del laboratorio de permeabilidad con cabeza constante.

Definición de Variables, Cálculos y Resultados.

Se calcula el coeficiente de permeabilidad, k, así:
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S
𝑄𝐿
𝑘=
𝐴∆𝑡ℎ
Donde: 𝑘 : Coeficiente de permeabilidad;
𝑄 : Gasto, es decir cantidad de agua descargada;
𝐿 : Distancia entre manómetros;
𝐴 : Área de la sección transversal del espécimen;
∆𝑡 : Tiempo total de desagüe;
ℎ : Diferencia de cabeza en los manómetros.
Resultados
5 𝑐𝑚³ ⋅ 7.68 𝑐𝑚
𝑘1 =
31.67 𝑐𝑚² ⋅ 48.10 𝑠 ⋅ 74 𝑐𝑚

𝑘1 = 0.00034 𝑐𝑚/𝑠

5 𝑐𝑚³ ⋅ 7.68 𝑐𝑚
𝑘2 =
31.67 𝑐𝑚² ⋅ 44.17 𝑠 ⋅ 74 𝑐𝑚

𝑘2 = 0.00037 𝑐𝑚/𝑠

5 𝑐𝑚³ ⋅ 7.68 𝑐𝑚
𝑘3 =
31.67 𝑐𝑚² ⋅ 45.68 𝑠 ⋅ 74 𝑐𝑚

𝑘3 = 0.00036 𝑐𝑚/𝑠

5 𝑐𝑚³ ⋅ 7.68 𝑐𝑚
𝑘4 =
31.67 𝑐𝑚² ⋅ 48.80 𝑠 ⋅ 74 𝑐𝑚

𝑘4 = 0.00034 𝑐𝑚/𝑠

5 𝑐𝑚³ ⋅ 7.68 𝑐𝑚
𝑘5 =
31.67 𝑐𝑚² ⋅ 47.24 𝑠 ⋅ 74 𝑐𝑚

𝑘5 = 0.00035 𝑐𝑚/𝑠
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

𝑘1 + 𝑘2 + 𝑘3 + 𝑘4
𝑘=
4
𝑘 = 0.00035 𝑐𝑚/𝑠

Se corrige la permeabilidad a 20° C, multiplicando “k” por la relación entre la viscosidad de agua a
la temperatura del ensayo y la viscosidad del agua a 20°. Debido a que este dato no fue tomado
durante la elaboración del ensayo, se supondrá una temperatura de 20° C.

Permeabilidad de Suelos Cohesivos – Cabeza Variable (SIN Norma).

Resumen
Como se había explicado antes en el ensayo de cabeza constante, la permeabilidad es un factor
importante porque permite establecer la capacidad del suelo a ser atravesado por un fluido en un
tiempo determinado, y es importante para conocer qué tan permeable es el suelo para darle un uso
correcto en obras como terraplenes. En este caso la permeabilidad se obtiene por medio de mediciones
del caudal aforando un volumen que pasa por la muestra en un tiempo determinado, a medida que
pasa el tiempo la altura de la cabeza va disminuyendo y de ahí su nombre de variable, se relacionan
estos tiempos y las alturas de carga en la formula junto con el diámetro de la bureta para obtener el
coeficiente de permeabilidad.
Datos de Laboratorio
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

Figura 2. Datos del laboratorio de permeabilidad con cabeza variable

Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S
Definición de Variables, Cálculos y Resultados.
Se calcula el coeficiente de permeabilidad, k, así:
𝑎𝐿 ℎ 𝑖𝑛𝑖𝑐𝑖𝑎𝑙
𝐾= 𝐿𝑛 ( )
𝐴 ∆𝑇 ℎ 𝑓𝑖𝑛𝑎𝑙

Donde: 𝐾 : Coeficiente de permeabilidad;

𝑎 : Área de la bureta;
𝐿 : Longitud de la muestra;
𝐴 : Área de la sección transversal del espécimen;
∆𝑇 : Tiempo total de desagüe;
ℎ 𝑖𝑛𝑖𝑐𝑖𝑎𝑙 : Lectura del tubo de carga inicial;
ℎ 𝑓𝑖𝑛𝑎𝑙 : Lectura del tubo de carga final.
Resultados obtenidos
1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 60 𝑐𝑚
𝐾1 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 29.03 𝑠 59 𝑐𝑚
𝐾1 = 0.000483 𝑐𝑚/𝑠

1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 59 𝑐𝑚

𝐾2 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 31.08 𝑠 58 𝑐𝑚
𝐾2 = 0.000459 𝑐𝑚/𝑠

1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 58 𝑐𝑚

𝐾3 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 31.52 𝑠 57 𝑐𝑚
𝐾3 = 0.000460 𝑐𝑚/𝑠

1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 57 𝑐𝑚

𝐾4 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 30.62 𝑠 56 𝑐𝑚
𝐾4 = 0.000482 𝑐𝑚/𝑠

1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 56 𝑐𝑚

𝐾5 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 30.65 𝑠 55 𝑐𝑚
𝐾5 = 0.000490 𝑐𝑚/𝑠
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 55 𝑐𝑚

𝐾6 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 34.25 𝑠 54 𝑐𝑚
𝐾6 = 0.000447 𝑐𝑚/𝑠

1.7018 𝑐𝑚² ⋅ 7.68 𝑐𝑚 54 𝑐𝑚

𝐾7 = ⋅ 𝐿𝑛 ( )
15.67 𝑐𝑚² ⋅ 34.6 𝑠 53 𝑐𝑚
𝐾7 = 0.000451 𝑐𝑚/𝑠

𝐾1 + 𝐾2 + 𝐾3 + 𝐾4 + 𝐾5 + 𝐾6 + 𝐾7
𝐾=
7
𝐾 = 0.000467 𝑐𝑚/𝑠
Consolidación Unidimensional de Suelos (Norma INV E – 151).
Resumen
La consolidación es el proceso mediante el cual un suelo reduce su volumen por aplicación de cargas
en un transcurso de tiempo, y en la literatura se suele subdividir en consolidación primaria y
secundaria. La consolidación primaria se da por disipación de presión de poros, mientras que la
secundaria obedece a otros procesos más complejos y es más difícil de percibir. Este ensayo es
importante para evaluar el comportamiento de asentamientos en estructuras civiles. Para el cálculo
de la consolidación, se utiliza la teoría de Terzaghi, que permite obtener el coeficiente de
consolidación y se basa en los supuestos de que: el suelo está saturado, tiene propiedades
homogéneas, el flujo de agua es vertical, las partículas individuales de suelo son incompresibles, la
relación esfuerzo-deformación es lineal bajo un incremento de carga mientas que la relación
permeabilidad-compresibilidad del suelo es constante y el flujo se caracteriza usando ley de Darcy.
Datos de Laboratorio
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

Figura 3: Datos del laboratorio de consolidación unidimensional

Definición de Variables, Cálculos y Resultados.

De acuerdo con la sección de cálculos de la norma, se calcula la humedad inicial y final del espécimen,
𝑀𝑇0 − 𝑀𝑑
𝑤0 = × 100
𝑀𝑑
𝑀𝑇𝑓 − 𝑀𝑑
𝑤𝑓 = × 100
𝑀𝑑
En donde 𝑀𝑇0 es masa total del espécimen antes del ensayo, 𝑀𝑇𝑓 es masa total del espécimen después
del ensayo y 𝑀𝑑 es la masa del suelo seco después del ensayo, todas en gramos. Teniendo en cuenta
que los datos incluyen la masa del anillo y que antes del ensayo la muestra se encontraba saturada,
haciendo los procedimientos correspondientes se reemplaza:
126.82 − 104.37
𝑤0 = × 100 = 49.62%
104.37 − 59.13
126.24 − 104.37
𝑤𝑓 = × 100 = 48.34%
104.37 − 59.13
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S
La densidad seca inicial del espécimen ρ𝑑 se calcula como:
𝑀𝑑
ρ𝑑 =
𝑉0
En donde 𝑉0 es el volumen inicial del espécimen, reemplazando:
104.37𝑔 − 59.13𝑔
ρ𝑑 = = 1.15𝑔/𝑐𝑚3
(π)(5𝑐𝑚)2
(2𝑐𝑚)
4
El volumen de sólidos es:
𝑀𝑑
𝑉𝑠 =
𝐺ρ𝑤
En donde 𝐺 es la gravedad específica de sólidos de la muestra (calculada en el primer informe, siendo
igual a 2.42) y ρ𝑤 es la densidad del agua, la cual como no se midió la temperatura, se asume igual a
1 g/cm³.
104.37𝑔 − 59.13𝑔
𝑉𝑠 = = 18.69 𝑐𝑚3
(2.42)(1𝑔/𝑐𝑚3 )
La altura de sólidos se calcula como:
𝑉𝑠
𝐻𝑠 =
𝐴
En donde A es el área del espécimen, reemplazando:

18.69𝑐𝑚3
𝐻𝑠 = = 0.952 𝑐𝑚
π(5𝑐𝑚)2 /4
A partir de esta altura, se puede calcular la relación de vacíos inicial y final del espécimen.
𝐻0 − 𝐻𝑠
𝑒0 =
𝐻𝑠
𝐻𝑓 − 𝐻𝑠
𝑒𝑓 =
𝐻𝑠
En donde 𝐻0 es la altura inicial del espécimen y 𝐻𝑓 es la altura final, considerando también los
intervalos de descarga. Se determinó mediante el ensayo que el desplazamiento final del espécimen
fue de 0.973 mm.
2.000 − 0.952
𝑒0 = = 1.10
0.952
1.903 − 0.952
𝑒𝑓 = = 1.00
0.952

Y con los datos anteriores, se determina el grado de saturación tanto inicial como final.
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S
(𝑀𝑇0 − 𝑀𝑑 ) (126.82 𝑔 − 104.37 𝑔)
𝑆0 = × 100 = × 100 = 109.1%
𝐴ρ𝑤 (𝐻0 − 𝐻𝑠 ) (19.63𝑐𝑚2 )(1𝑔/𝑐𝑚3 )(2 𝑐𝑚 − 0.952 𝑐𝑚)

(𝑀𝑇𝑓 − 𝑀𝑑 ) (126.24 𝑔 − 104.37 𝑔)

𝑆𝑓 = × 100 = × 100 = 117.1%
𝐴ρ𝑤 (𝐻𝑓 − 𝐻𝑠 ) (19.63𝑐𝑚2 )(1𝑔/𝑐𝑚3 )(1.903 𝑐𝑚 − 0.952 𝑐𝑚)

Siguiendo el procedimiento 2 descrito en la sección 11.5.2, para cada intervalo de carga se grafica la
curva de la deformación unitaria axial contra la raíz cuadrada del tiempo. La deformación unitaria
axial siempre se calcula tomando como referencia la altura inicial 𝐻0 = 20 𝑚𝑚. Posteriormente, se
calcula el coeficiente de consolidación 𝐶𝑣 como se explica en la sección 11.5.3.

𝑇90 𝐻𝐷290
𝐶𝑣 =
𝑡90
Donde 𝑇90 = 0.848 es constante, 𝑡90 es determinado mediante el método de Taylor con el
procedimiento anteriormente mencionado y 𝐻𝐷90 es la longitud de la trayectoria de drenaje para el
intervalo de carga correspondiente (como se drena por ambas caras, esta longitud es la mitad de la
altura al inicio del intervalo).
Adicionalmente, también se calcula el esfuerzo axial efectivo 𝜎𝑎 para cada intervalo de carga, con la
ecuación de la sección 11.4:
𝑃 + 𝑀𝑎 𝑔
𝜎𝑎 = ( ) × 10
𝐴
En donde 𝑃 es la fuerza aplicada en Newtons, la masa del aparato 𝑀𝑎 no se tiene en cuenta y 𝐴 es el
área del espécimen en cm². La carga se va acumulando en cada intervalo.
A continuación, se muestran las gráficas anteriormente mencionadas para cada intervalo y
posteriormente en la tabla se resumen los resultados obtenidos y se calcula un coeficiente de
consolidación promedio.
- Intervalo de precarga:
Se aplica una pesa de 100 gramos.
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

Precarga: Deformación unitaria axial vs raiz cuadrada del

tiempo
0.00%
0.02%
0.04%
0.06%
0.08%
0.10% def unit ax
ε

0.12%
Línea A
0.14%
0.16% Línea C
0.18%
0.20%
0.000 0.500 1.000 1.500 2.000 2.500 3.000 3.500 4.000
Raiz cuadrada del tiempo en minutos

Figura 4: Gráfica del método de Taylor para el intervalo de precarga

- Intervalo de carga de 0.25 kg

Carga de 0.25 kg: Deformación unitaria axial vs raiz cuadrada

del tiempo
0.00%

0.10%

0.20%

0.30%
def unit ax
ε

0.40%
Línea A
0.50%
Línea C
0.60%

0.70%
0.000 0.500 1.000 1.500 2.000 2.500 3.000 3.500 4.000
Raiz cuadrada del tiempo en minutos

Figura 5: Gráfica del método de Taylor para el intervalo de carga de 0.25 kg

- Intervalo de carga de 0.5 kg

Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

Carga de 0.5 kg: Deformación unitaria axial vs raiz cuadrada

del tiempo
0.00%

0.20%

0.40%

0.60% def unit ax

ε

0.80% Línea A
Línea C
1.00%

1.20%
0.000 2.000 4.000 6.000 8.000 10.000 12.000
Raiz cuadrada del tiempo en minutos

Figura 6: Gráfica del método de Taylor para el intervalo de carga de 0.5 kg

- Intervalo de carga de 1 kg

Carga de 1 kg: Deformación unitaria axial vs raiz cuadrada del

tiempo
0.00%
0.20%
0.40%
0.60%
0.80%
def unit ax
ε

1.00%
1.20% Línea A

1.40% Línea C
1.60%
1.80%
0.000 2.000 4.000 6.000 8.000 10.000 12.000
Raiz cuadrada del tiempo en minutos

Figura 7: Gráfica del método de Taylor para el intervalo de carga de 1 kg

- Intervalo de carga de 2 kg
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

Carga de 2 kg: Deformación unitaria axial vs raiz cuadrada del

tiempo
0.00%

0.50%

1.00%

1.50%
def unit ax
ε

2.00%
Línea A
2.50%
Línea C
3.00%

3.50%
0.000 2.000 4.000 6.000 8.000 10.000 12.000
Raiz cuadrada del tiempo en minutos

Figura 8: Gráfica del método de Taylor para el intervalo de carga de 2 kg

- Intervalo de carga de 4 kg

Carga de 4 kg: Deformación unitaria axial vs raiz cuadrada del

tiempo
0.00%

1.00%

2.00%

3.00% def unit ax

ε

4.00% Línea A
Línea C
5.00%

6.00%
0.000 2.000 4.000 6.000 8.000 10.000 12.000
Raiz cuadrada del tiempo en minutos

Figura 9: Gráfica del método de Taylor para el intervalo de carga de 4 kg

- Intervalo de carga de 8 kg
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S

Carga de 4 kg: Deformación unitaria axial vs raiz cuadrada del

tiempo
0.00%
1.00%
2.00%
3.00%
4.00%
5.00% def unit ax
ε

6.00% Línea A
7.00%
8.00% Línea C
9.00%
10.00%
0.000 2.000 4.000 6.000 8.000 10.000 12.000
Raiz cuadrada del tiempo en minutos

Figura 10: Gráfica del método de Taylor para el intervalo de carga de 8 kg

Tabla 2: Coeficientes de consolidación calculados, esfuerzo axial efectivo y deformación unitaria

axial para cada intervalo de carga.

Deformación
Raiz(t90) Esfuerzo axial unitaria axial
(min0.5) t90 (s) Cv (cm²/s) efectivo (kPa) (%)
Precarga 0.42 10.584 0.080 1 0%
0.25 kg 0.45 12.15 0.069 3 1%
0.5 kg 0.6 21.6 0.039 7 1%
1 kg 0.7 29.4 0.028 15 2%
2 kg 0.57 19.494 0.042 31 3%
4 kg 0.5 15 0.053 62 5%
8 kg 0.56 18.816 0.041 126 9%
0.050

Al tomar el promedio de los coeficientes de consolidación, se determina experimentalmente un

coeficiente de consolidación de 0.050 cm²/s para la muestra en cuestión.
Siguiendo las instrucciones de la sección 11.6 de la norma INV E – 151 – 13, se determinó
gráficamente el esfuerzo de pre-consolidación a partir del esfuerzo axial efectivo y la deformación
unitaria axial al final de cada intervalo de carga (últimas dos columnas de la Tabla 2). Este
procedimiento corresponde al método de Casagrande y los resultados se muestran en la Figura 11,
Laboratorio de Mecánica de Suelos
Ingeniería Civil
2021 – 2S
Figura 1

Figura 11: Curva carga-deformación con la determinación del esfuerzo de pre-consolidación

El esfuerzo de pre-consolidación determinado con el ensayo es de 38 kPa.

Comparación entre los Coeficientes de Permeabilidad

Al realizar la comparación entre el coeficiente de permeabilidad del suelo obtenido por el ensayo de
cabeza constante que dio un valor de 0.00035 cm/s, mientras que por el método de cabeza variable la
permeabilidad tuvo un resultado de 0.000467 cm/s. Si bien el suelo es el mismo y debería tener un
coeficiente de permeabilidad muy similar, esto no sucedió y puede deberse a que a medida que
disminuye la cabeza de presión en el sistema de cabeza variable, existe menos energía en el fluido y
le cuesta mas atravesar el sistema. Aun así, comparando con la tabla 1.9 de valores comunes de
permeabilidad del libro “Fundamentos de Ingeniería de Cimentaciones” de Braja M. Das, estos
valores para un suelo limo arcilloso, o arcilla limosa se encuentran dentro del rango de 10−4 y 10−8
cm/s.
