CAPITULO

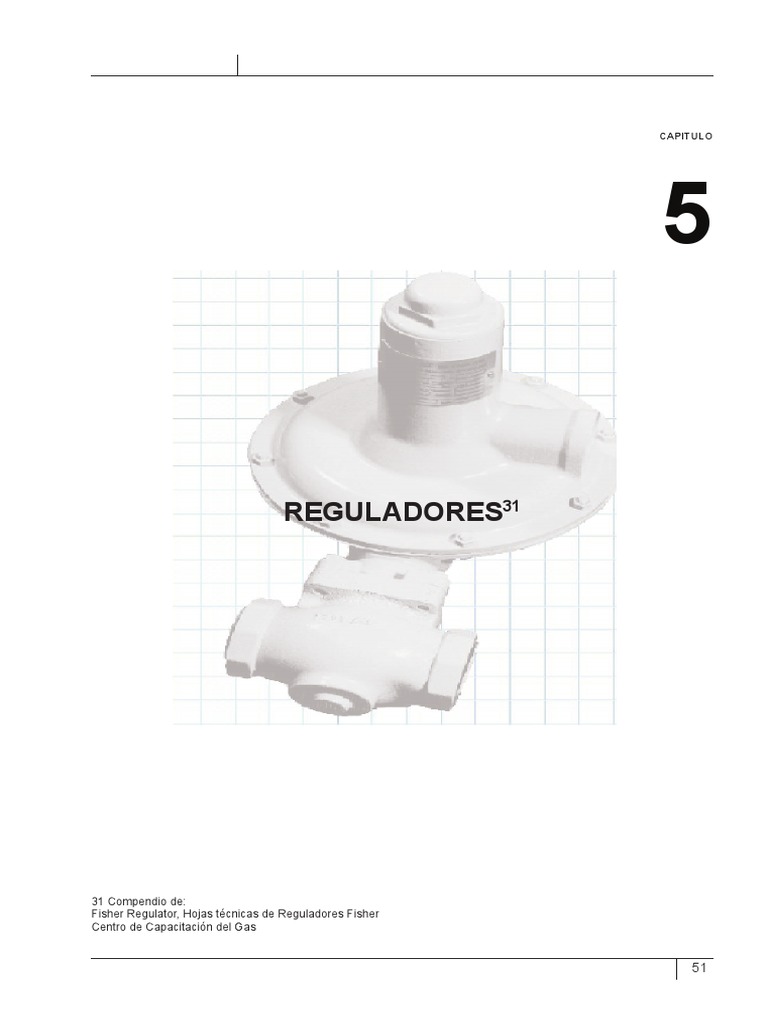

REGULADORES31

31 Compendio de:
Fisher Regulator, Hojas técnicas de Reguladores Fisher
Centro de Capacitación del Gas

51
 CAPITULO

5
REGULADORES
1. Reguladores

1.1. Función

La función principal de los reguladores es la de reducir la presión del gas a la presión de

utilización. En el caso de instalaciones domiciliarias reduce de 4 bar a 19 mbar.

También tiene la función de regular el caudal que se utilizará en función de la magnitud de la

instalación.

La función básica de un regulador es entonces, controlar la presión dentro de ciertos límites:

· Sobre un amplio rango de caudales de gas

· Sobre un amplio rango de presiones de entrada
1.2. Designación
Los reguladores se designan de la siguiente manera:

Ejemplo: Un regulador B6

B 6

La presión de trabajo
(MPB media presión B)

Indica el caudal nominal

Caudal máximo de trabajo del regulador
(En éste caso 6 m3/h).

Fig. 1.5. Designación de los medidores32

32 Fuente: Centro del gas, Infocal La Paz, Producción Propia

52
1.3 Clasificación de reguladores.
Los reguladores cuyo caudal nominal de salida está calibrado para 19 mbar y 300 mbar de
presión, se clasifican según el siguiente cuadro:

TABLA DE REGULADORES DOMESTICOS - COMERCIALES

2. Partes de un regulador
En un regulador se pueden distinguir los siguientes elementos constitutivos básicos:

• 1. Cuerpo del regulador

• 2. Elemento de restricción
• 3. Elemento de sensado o medición
• 4. Elemento de carga

Fig. 2.5 Partes de un regulador�

Elemento de restricción: tiene como función la de variar el caudal de paso de gas

dependiendo de la magnitud de restricción. Está vinculado al elemento de sensado y abre o
cierra en respuesta a la posición del diafragma

33 Fuente: Fisher Regulator, Hojas técnicas de Reguladores Fisher

53
 Elemento de sensado: proporciona un medio para monitorear la presión aguas abajo. Permite
la sensibilidad a cambios de presión. Siempre se mueve hacia una posición balanceada
Elemento de carga: Produce una fuerza opuesta a la fuerza producida por el elemento de
sensado. Al cambiar la fuerza del elemento de carga, se ajusta la presión de salida.
Exteriormente podemos reconocer en los reguladores las siguientes partes:

• Entrada de gas, provista de una unión esferocónica y filtro.

• El cuerpo del regulador, está fabricado en material metálico y toma diferentes formas
según el fabricante.
• Salida del regulador, tiene una unión roscada cuyo paso no es rosca gas normalizada,
sino que es igual al de la rosca de la entrada del medidor.
3. Funcionamiento del regulador
Las diferentes marcas de regulador doméstico funcionan bajo el mismo principio, que es el de
acción directa en dos etapas.

Para mejor comprensión del funcionamiento de los reguladores de dos etapas se analizará
un regulador B10 marca BRIFFAULT (ver figuras). El caudal nominal 10 m3/h es útil tanto para
acometidas del tipo colectivo como individual

Este tipo de reguladores, consta de dos etapas de regulación:

· Primera etapa: Baja la presión aproximadamente a 100 mbar (cámara A).

· Segunda etapa: Baja la presión desde 100 mbar hasta 19 mbar (cámara B).

1. Cámara A consta de un resorte (1), que ejerce una presión hasta 100 mbar sobre la
membrana M1, la que a su vez por medio de un conjunto de palancas acciona el obturador
C1.
2. Cámara B, cuenta con otro resorte (2), el cual ejerce una presión hasta de 19 mbar sobre
la membrana M2, la que acciona mediante otro mecanismo de palancas a un obturador C2
manteniéndolo sobre el asiento S, este obturador tiene también otro asiento R en la parte
superior.

En ésta etapa también se encuentra un resorte (3) de 40 mbar. Que mantiene el obturador
sobre su asiento.

En la posición de parada, el obturador C1 bloquea toda la entrada de gas, de tal manera que
no existe presión en A ni en B.

C1 C2

54
 Fig. 3.5 Esquemas del funcionamiento de reguladores34

34 Fuente: Centro del gas, Infocal La Paz, Producción propia.

55
4.1. Regulador tipo B6.

Este regulador posee dos cámaras de regulación, rearmado y obturado por medio de una
manivela de ½ giro (dispositivo de obturación integrado). Este tipo de regulador, presenta las
siguientes seguridades:

• En caso de desgarre de membrana interior; existirá fuga de gas por el conducto de ventila-
ción o válvula de alivio.
• En caso de desperfecto o suciedad; fuga por el tubo de ventilación o válvula de alivio.
• En caso de que exista baja de presión aguas arriba del regulador (en curso de funciona-
miento, fuga interior o exterior), el regulador se obtura automáticamente.

4.1.1. Características.
Cuerpo metálico Zamac (aleación de Zinc y Aluminio).
Accesorios: uniones mecánicas de latón.
Presión aguas arriba: 0.1 bar a 4 bar.
Caudal nominal: 6 m3/h.

4.1.2. Utilización.
Los reguladores B6 son utilizados para acometidas particulares (unifamiliares) en un cofre de
medición.
En caso de instalación interior (o en sótano) el tubo de ventilación debe ser acometido a una
tubería que desemboque al exterior.

56
Fig. 4.5 Esquemas de reguladores para GLP35

35 Centro del gas, Infocal La Paz, Producción propia
