HAUG / WPQR

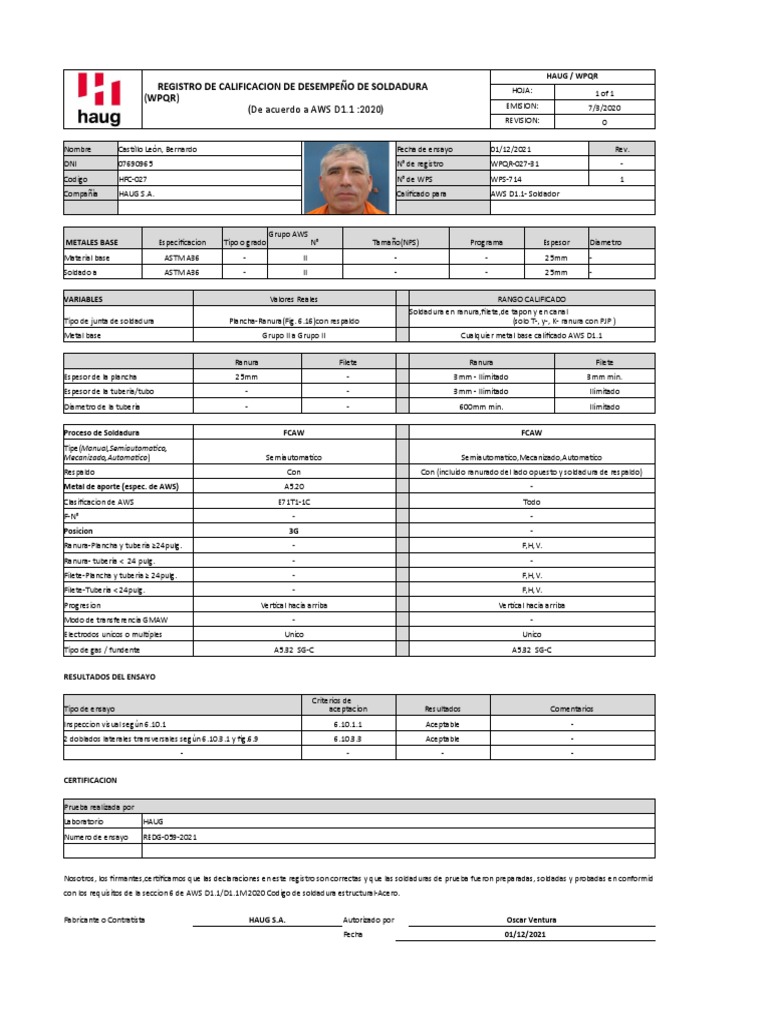

REGISTRO DE CALIFICACION DE DESEMPEÑO DE SOLDADURA HOJA: 1 of 1

(WPQR)
(De acuerdo a AWS D1.1 :2020) EMISION: 7/3/2020
REVISION: 0

Nombre Castillo León, Bernardo Fecha de ensayo 01/12/2021 Rev.

DNI 07690965 N° de registro WPQR-027-31 -
Codigo HFC-027 N° de WPS WPS-714 1
Compañía HAUG S.A. Calificado para AWS D1.1- Soldador

Grupo AWS
METALES BASE Especificacion Tipo o grado N° Tamaño(NPS) Programa Espesor Diametro
Material base ASTM A36 - II - - 25mm -
Soldado a ASTM A36 - II - - 25mm -

VARIABLES Valores Reales RANGO CALIFICADO

Soldadura en ranura,filete,de tapon y en canal
Tipo de junta de soldadura Plancha-Ranura(Fig. 6.16)con respaldo (solo T-, y-, K- ranura con PJP )
Metal base Grupo II a Grupo II Cualquier metal base calificado AWS D1.1

Ranura Filete Ranura Filete

Espesor de la plancha 25mm - 3mm - Ilimitado 3mm min.
Espesor de la tuberia/tubo - - 3mm - Ilimitado Ilimitado
Diametro de la tuberia - - 600mm min. Ilimitado

Proceso de Soldadura FCAW FCAW

Tipe(Manual,Semiautomatico,
Mecanizado,Automatico) Semiautomatico Semiautomatico,Mecanizado,Automatico
Respaldo Con Con (incluido ranurado del lado opuesto y soldadura de respaldo)
Metal de aporte (espec. de AWS) A5.20 -
Clasificacion de AWS E71T1-1C Todo
F-N° - -
Posicion 3G -
Ranura-Plancha y tuberia ≥24pulg. - F,H,V.
Ranura- tuberia < 24 pulg. - -
Filete-Plancha y tuberia ≥ 24pulg. - F,H,V.
Filete-Tuberia < 24pulg. - F,H,V.
Progresion Vertical hacia arriba Vertical hacia arriba
Modo de transferencia GMAW - -
Electrodos unicos o multiples Unico Unico
Tipo de gas / fundente A5.32 SG-C A5.32 SG-C

RESULTADOS DEL ENSAYO

Criterios de
Tipo de ensayo aceptacion Resultados Comentarios
Inspeccion visual según 6.10.1 6.10.1.1 Aceptable -
2 doblados laterales transversales según 6.10.3.1 y fig.6.9 6.10.3.3 Aceptable -
- - - -

CERTIFICACION

Prueba realizada por

Laboratorio HAUG
Numero de ensayo REDG-059-2021

Nosotros, los firmantes,certificamos que las declaraciones en este registro son correctas y que las soldaduras de prueba fueron preparadas, soldadas y probadas en conformid
con los requisitos de la seccion 6 de AWS D1.1/D1.1M 2020 Codigo de soldadura estructural-Acero.

Fabricante o Contratista HAUG S.A. Autorizado por Oscar Ventura

Fecha 01/12/2021
 REVALIDACION DE CALIFICACION REVALIDACION DE CALIFICACION Revalidacion de calificacion
Fecha: Por: Fecha: Por: Fecha: Por:
