Indice: "Laboratorio de Suelos Y Pavimentos Grupo PR"

"SERVICIO DE HABILITACIÓN TEMPORAL DE LOS SERVICIOS DE AGUA
Y SANEAMIENTO EN EL PREDIO DE EVACUACIÓN TEMPORAL DE SAN Fecha:

OCTUBRE - 2022
ISIDRO, DISTRITO DE LA PECA, PROVINCIA DE BAGUA,
DEPARTAMENTO DE AMAZONAS"
CODIGO DE ESTUDIO Nº 20DS373

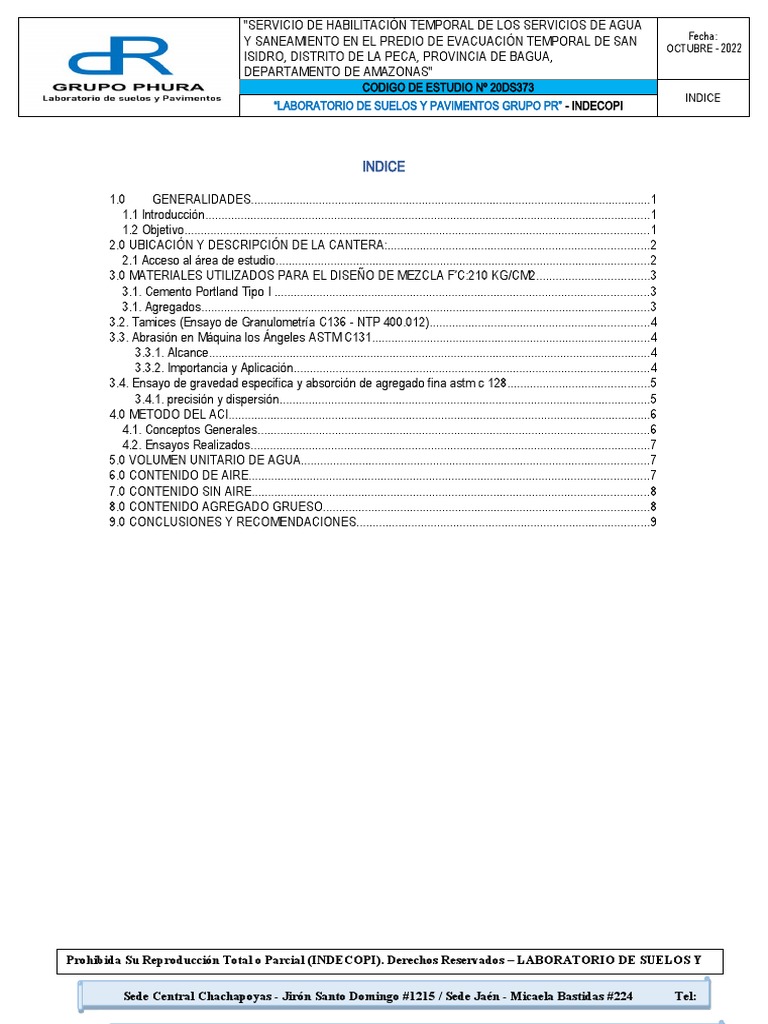

INDICE
“LABORATORIO DE SUELOS Y PAVIMENTOS GRUPO PR” - INDECOPI
INDICE
1.0 GENERALIDADES............................................................................................................................1
1.1 Introducción..........................................................................................................................................1
1.2 Objetivo................................................................................................................................................1
2.0 UBICACIÓN Y DESCRIPCIÓN DE LA CANTERA:.................................................................................2
2.1 Acceso al área de estudio....................................................................................................................2
3.0 MATERIALES UTILIZADOS PARA EL DISEÑO DE MEZCLA F’C:210 KG/CM2...................................3
3.1. Cemento Portland Tipo I ....................................................................................................................3
3.1. Agregados...........................................................................................................................................3
3.2. Tamices (Ensayo de Granulometría C136 - NTP 400.012)....................................................................4
3.3. Abrasión en Máquina los Ángeles ASTM C131......................................................................................4
3.3.1. Alcance.........................................................................................................................................4
3.3.2. Importancia y Aplicación..............................................................................................................4
3.4. Ensayo de gravedad especifica y absorción de agregado fina astm c 128............................................5
3.4.1. precisión y dispersión...................................................................................................................5
4.0 METODO DEL ACI...................................................................................................................................6
4.1. Conceptos Generales.........................................................................................................................6
4.2. Ensayos Realizados............................................................................................................................7
5.0 VOLUMEN UNITARIO DE AGUA............................................................................................................7
6.0 CONTENIDO DE AIRE............................................................................................................................7
7.0 CONTENIDO SIN AIRE...........................................................................................................................8
8.0 CONTENIDO AGREGADO GRUESO.....................................................................................................8
9.0 CONCLUSIONES Y RECOMENDACIONES...........................................................................................9
Prohibida Su Reproducción Total o Parcial (INDECOPI). Derechos Reservados – LABORATORIO DE SUELOS Y

PAVIMENTOS GRUPO PR - GRUPO PHURA
Sede Central Chachapoyas - Jirón Santo Domingo #1215 / Sede Jaén - Micaela Bastidas #224 Tel:
973896022 -996923590
OCTUBRE - 2022
INFORME
INFORME DE DISEÑO DE MEZCLA PARA EL PROYECTO DENOMINADO: "SERVICIO DE

HABILITACIÓN TEMPORAL DE LOS SERVICIOS DE AGUA Y SANEAMIENTO EN EL PREDIO
DE EVACUACIÓN TEMPORAL DE SAN ISIDRO, DISTRITO DE LA PECA, PROVINCIA DE
BAGUA, DEPARTAMENTO DE AMAZONAS".
1.0 GENERALIDADES.
1.1 Introducción
Este presente informe tiene como objetivo comprender y realizar diferentes ensayos los cuales
nos determinaran la dosificación del concreto para el diseño de mezcla deseada
El concreto comúnmente se conoce en el medio como un material de construcción que se diseña

bajo normas específicas dependiendo del proyecto que se vaya a utilizar y con las características
económicas para determinado fin.
El concreto se hace a base de diseños, con modificaciones para modificaciones para optimizarlo.
Para su elaboración se deben tener en cuenta que este proceso implica el diseño, elaboración,
colocación, curado y protección, de los cuales depende si este es un concreto bueno o malo.
- Estado endurecido: se inicia después del fraguado final, el cual se determina con el
penetrómetro.
- Resistencia: la resistencia de un material se define como habilidad para resistir esfuerzo sin
llegar a la falla. La resistencia del concreto es la propiedad más valorada por los ingenieros.
- Resistencia a comprensión: la resistencia a compresión del concreto, se puede definir como la

máxima resistencia medida en un espécimen de concreto a carga axial. Generalmente se
expresa en kilogramos por centímetro cuadrado (kg/cm2) a la edad de 28 días y se designa
con el símbolo f’c.
Para determinar la resistencia a compresión del concreto se utiliza especímenes cilíndricos de

15x30cm de acuerdo a la norma MTC E 704-2000, aplicando carga constante a una velocidad
de 0.14 a 0.34Mpa/s (20 a 50 lb/pug2 – seg) hasta la falla de espécimen.
1.2 Objetivo
- Realizar el diseño de mezcla de concreto que presente la resistencia final que se requiere
(210kg/cm2)
- Obtener un concreto que tengan las características requeridas, consistencia plástica con un
control de calidad bueno.
- Realizar el diseño de una mezcla de concreto a partir de unos agregados previamente

analizados
- Optimizar los agregados para obtener un buen desempeño en la mezcla.
- Obtener una buena resistencia para el diseño de mezcla deseada
- Estudio realizado bajo la norma a realizar.
1
OCTUBRE - 2022
INFORME
2.0 UBICACIÓN Y DESCRIPCIÓN DE LA CANTERA:
CANTERA AGREGADO
BAGUA ARENA GRUESA
BAGUA PIEDRA ½”
La cantera “BAGUA” destinada para la ejecución del Proyecto: “"SERVICIO DE HABILITACIÓN

TEMPORAL DE LOS SERVICIOS DE AGUA Y SANEAMIENTO EN EL PREDIO DE
EVACUACIÓN TEMPORAL DE SAN ISIDRO, DISTRITO DE LA PECA, PROVINCIA DE BAGUA,
DEPARTAMENTO DE AMAZONAS", Se encuentra ubicada en la Provincia de Bagua,
Departamento de Amazonas.
LIMITA CON:
Por el Norte : Distrito de Aramango.
Por el Sur : Distrito de Copallin.
Por el Este : distrito de la Peca.
Por el Oeste : Distrito de Bagua Grande.
2.1 Acceso al área de estudio.
Para llegar se sigue la ruta, por vía terrestre desde la provincia de Chachapoyas hasta llegar a la
Provincia de Bagua.
2
OCTUBRE - 2022
INFORME
3.0 MATERIALES UTILIZADOS PARA EL DISEÑO DE MEZCLA F’C:210 KG/CM2.
3.1. Cemento Portland Tipo I .
El cemento Tipo I es un cemento de uso general en la construcción, que se emplea en obras que
no requieren propiedades especiales. El cemento portland Tipo I se fabrica mediante la molienda
conjunta de clínker Tipo I y yeso, que brindan mayor resistencia inicial y menores tiempos de
fraguado. USOS Y APLICACIONES Obras de concreto y concreto armado en general Concreto en
clima frío Productos prefabricados Pavimentos y cimentaciones Estructuras que requieran un
rápido desencofrado.
 Marca: Pacasmayo
 Color: Gris
 Propiedades: Mayores resistencias iniciales, menores tiempos de
fraguado.
 Peso: 42.5kg
 Norma: NTP 334.009, ASTM C150
 Tipo: I
3.1. Agregados.
Tanto el agregado fino como el grueso son los componentes de mayor variabilidad en cuanto a sus
propiedades en la mezcla, a que proviene de diversas canteras y yacimientos con origen de
muchos tipos de rocas, por ello es importante los ensayos que se realicen en el laboratorio,
recomendado que, aunque sea de una misma cantera cada cierto promedio de tiempo, deberá
volverse a realizar los ensayos. Los informes que se deben obtener en el laboratorio deberán ser
los siguientes:
- Análisis granulométrico
- Peso específico de masa
- Peso unitario seco y compactado
- % de absorción y contenido de humedad
- Perdida por abrasión cuando se trata de concretos para pavimentos
AGREGADO GRUESO AGREGADO FINO
3
OCTUBRE - 2022
INFORME
3.2. Tamices (Ensayo de Granulometría C136 - NTP 400.012)

Para le método de ensayo que se utilizara para determinar la distribución por tamaño de las
partículas de los áridos finos y gruesos mediante el uso de tamices.
Este método de ensayo se usa principalmente para determinar la granulometría de los
materiales propuestos para ser utilizados como áridos o que están siendo empleados como
áridos. Los resultados se usan para determinar la concordancia de la distribución del tamaño de
las partículas con los requerimientos de las especificaciones aplicables y para proporcionar la
información necesaria para controlar la producción de diversos productos de los áridos y de
mezclas que contengan áridos. La información también puede ser de utilidad para establecer
relaciones convenientes a la porosidad y al macizo.
La determinación exacta del material mas fino que el tamiz de 75um (N°200) no puede
obtenerse mediante este método únicamente. Debe emplearse el método de ensayo C – 117
para materiales mas finos que 75 um por lavado.
Tamices utilizados:
- 3” abertura (mm) 75.00

- 2 ½ abertura (mm) 63.00
- 1 ½ abertura (mm) 37.50
- ¾ abertura (mm) 19.00
- ½” abertura (mm) 12.50
- ¼ abertura (mm) 6.35
- 4° abertura (mm) 4.75
tamices certificados
3.3. Abrasión en Máquina los Ángeles ASTM C131
3.3.1. Alcance
Este ensayo establece un procedimiento para agregados gruesos de tamaños más pequeños de 37.5mm
(1 ½pulg) que permite la determinación de la resistencia a la degradación utilizando la máquina de ensayo
de los ángeles.
3.3.2. Importancia y Aplicación
Este procedimiento ha sido ampliamente utilizado como un indicados de la calidad relativa o competencia
de varias fuentes de agregados que tienen una composición mineral similar. Los resultados no permiten
validar comparaciones que sean hechas entre fuentes de diferentes origen, composición o estructura. Los
límites de la especificación se deben asignar con extremo cuidado considerado los tipos de agregados
disponibles y su desempeño histórico finales específicos.
4
OCTUBRE - 2022
INFORME
3.4. Ensayo de gravedad especifica y absorción de agregado fina astm c 128

El peso específico seco (gravedad especifica) es la
característica generalmente usada para calcular el
volumen ocupado por agregados en varias mezclas
que contienen agregados incluyendo concreto de
cemento portland, concreto bituminoso y otras
mezclas que son proporcionadas y analizadas en
base al volumen. También es usado en el cálculo de
vacíos en el agregado del ensayo MTC E 203, el peso
específico aparente y peso específico relativo
aparente atañen al material solido de las partículas
constituyentes que no incluyen el espacio poroso
dentro de ellas que es accesible al agua. Este valor
no es ampliamente usado en la tecnología de agregados de construcción.
Los valores de absorción son usados para calcular el
cambio en la masa de agregado debido al agua
absorbida entre los espacios de los poros entre las
partículas constituyentes, comparado a la condición
seca, cuando es estimado que el agregado ha estado
en contacto con el agua los suficiente para satisfacer
la mayor absorción potencial, se aplica para
determinar el peso específico seco, peso específico
saturado con superficie seca, peso específico
aparente y la absorción de agregados fino, a fin de
usar estos valores tanto en el cálculo y corrección de
diseño de mezcla, como en control de uniformidad de
las características físicas.
No es aplicable para agregados ligeros por cuanto la inmersión en agua por 24 horas no asegura que los
poros se llenen completamente, lo cual es un requisito necesario para poder aplicar el ensayo
eficientemente, (referencia normativa NTP 400.022: peso específico y absorción del agregado fino).
3.4.1. precisión y dispersión
Las estimaciones de presión de este método de

ensayo (Tabla 1) estas basadas en resultados del
AASHTO Materiales Reference Laboratory
Proficiency Sample Program, con ensayos
conducidos por métodos de ensayo ASTM C-128 y
AASHTO T84. La diferencia significativa entre los
métodos es que el método ASTM C 128 requiere un
periodo de saturación de 24 ± 4horas y el método
AASHTO T 84 requiere un periodo de saturación de
15 a 19 horas. Esta diferencia se ha hallado que tiene
un efecto insignificante sobre resultados de ensayos
de 40 a 100 laboratorios. Las estimaciones de
precisión para densidad fueron calculadas de valores
determinados para densidad relativa (gravedad
especifica), usando la densidad del agua a 23° para conversión.
5
OCTUBRE - 2022
INFORME
TABLA: 01
Desviación estándar Rango aceptable de dos

(1s)H resultados
Precisión de un solo operador
densidad (OD) kg/m3 11 13
Densidad (SSD) kg/m3 9.5 27
Densidad aparente. kg/m3 9.5 27
Densidad relativa (gravedad 0.011 0.032
especifica) ( (OD)
especifica) (SSD)
Densidad relativa aparente 0.0095 0.31
(gravedad especifica aparente)
Absorción 1, % 0.11 0.31
Precisión multilaboratorio
densidad (OD) kg/m3 23 64
Densidad (SSD) kg/m3 20 56
Densidad aparente. kg/m3 20 56
especifica) ( (OD)
especifica) (SSD)
Densidad relativa aparente 0.020 0.056
(gravedad especifica aparente)
Absorción 1, % 0.23 0.056
MC-06-16 Manual Ensayo de Materiales
4.0 METODO DEL ACI.
4.1. Conceptos Generales.

Este sistema ha sido desarrollado por el comité N° 211 del ACI se trata de un diseño bastante
simple con le que se emplea algunas tablas que pueden obtener con facilidad las proporciones de
los componentes.
- Desarrollo del Método
 Selección de la resistencia promedio.

 Selección del tamaño máximo nominal del agregado.
 Selección del asentamiento.
 Selección del volumen unitario de agua (tabla 02).
 Selección de contenido de aire (tabla 03).
 Selección de relación agua/cemento (tabla 04).
 Determinación del cemento.
 Determinación del agregado (tabla 05).
 Determinación de los volúmenes absolutos de sus componentes.
 Determinación del peso seco del agregado fino.
 Determinación de los valores de proporciones de sus componentes y sus
correspondiente.
6
OCTUBRE - 2022
INFORME
4.2. Ensayos Realizados.
 Datos de granulometría.
 Contenido de humedad.
 Absorción.
 Peso unitario suelto.
 Peso unitario compactado.
 Datos de peso específico.
 Abrasión los ángeles.
5.0 VOLUMEN UNITARIO DE AGUA
Agua en 1/m3 para el tamaño Máximo Nominal del Agregado Grueso y consistencia indicada
TABLA: 02
Asentamiento 3/8 1/2 3/4 1 1 1/2 2” 3 6”
Concreto sin Aire Incorporado
1” a 2” 207 199 190 179 166 154 130 113
3” a 4” 228 216 205 193 181 169 145 124
6” a 7” 243 228 216 202 190 178 160 ------
Asentamiento 3/8 1/2 3/4 1 1 1/2 2” 3 6”

Concreto con Aire Incorporado
1” a 2” 181 175 168 160 150 142 122 107
3” a 4” 202 193 184 175 165 157 133 119
6” a 7” 216 205 197 184 174 166 154 ------
6.0 CONTENIDO DE AIRE.

Para 3/4”, 2,00% de aire atrapado.
TABLA: 03
CONTENIDO DE AIRE ATRAPADO
Tamaño Máximo Nominal Aire atrapado
3/8” 3.00%
½“ 2.50%
¾” 2.00%
1” 1.50%
1 ½” 1.00%
2” 0.50%
3” 0.30%
6” 0.20%
7
OCTUBRE - 2022
INFORME
7.0 CONTENIDO SIN AIRE.

Interpolando: a/c= 0.56, para una resistencia a compresión promedio 294 kg/cm2
TABLA: 04
F’cr Relación agua – cemento de diseño en peso
28 dias Concretos sin aire incorporados Concretos con aire incorporado
150 0.80 0.71
200 0.70 0.61
250 0.62 0.53
300 0.55 0.46
350 0.48 0.40
400 0.43 --------
450 0.38 --------
8.0 CONTENIDO AGREGADO GRUESO.
TABLA: 05
Tamaño Maximo Volumen De Agregado Grueso Seco Y Compactado, Por Volumen Unitario
Nominal Del De Concreto Para Diferentes Módulos De Fineza De La Arena
Agregado
2.40 2.60 2.80 3.00
3/8” 0.50 0.48 0.46 0.44
½” 0.59 0.57 0.55 0.53
¾” 0.66 0.64 0.62 0.60
1” 0.71 0.69 0.67 0.65
1 ½” 0.76 0.74 0.72 0.70
2” 0.78 0.76 0.74 0.72
3” 0.81 0.79 0.77 0.75
6” 0.87 0.85 0.83 0.81
8
OCTUBRE - 2022
INFORME
9.0 CONCLUSIONES Y RECOMENDACIONES.
 Todos los ensayos de concreto fresco fueron realizados cumpliendo los criterios y
requerimientos de la norma ASTM C-172 y la NTP 339.036: muestreo de concreto fresco.
 Se recomienda verificar el ANEXO II ya que ahí podemos encontrar todos los resultados en pie
cubico de los diferentes ensayos de resistencia a la compresión (f´c).
 En el ensayo de análisis granulométrico de agregado fino se mantuvieron el rango que la norma
rige 2.3 a 3.1ASTM C136. En cuanto al agregado grueso.
 El coeficiente considerado para la determinación de la Resistencia promedio (f’cr) está acorde
con el código A.C.I. 211.
 En el presente diseño se ha considerado el contenido de humedad del agregado fino igual a
3.50% y el contenido de humedad del agregado grueso igual a 0.40 %.
 El agregado grueso, antes de ser utilizado deberá lavarse y tamizarse por el tamiz de 3/4” y el
agregado fino antes de utilizarse deberá tamizarse por el tamiz de 3/8”.
 El material más fino que el tamiz Nº 200, se ha determinado utilizando el procedimiento de
ensayo acorde a la norma A.S.T.M. C-117 (N.T.P. 400.018).
 Al preparar la tanda de concreto en obra, se deberá corregir periódicamente el contenido de
agua efectiva, en el proporcionamiento de los materiales, debido a la variación permanente en el
contenido de humedad de los agregados.
 Se recomienda que al realizar la dosificación correcta en volumen de obra se debe utilizar
recipientes adecuados, a fin de evitar variación volumétrica de los componentes de la mezcla,
teniendo como base el volumen de una bolsa de cemento, considerado como un pie cúbico.
 El agregado fino cumple con el huso granulométrico “C” de la Norma A.S.T.M. C 33-93ª (N.T.P.
400.037) y el agregado grueso cumple con el huso granulométrico N°6 de la norma A.S.T.M. C
33-99ª (requerimiento de granulometría de los agregados gruesos).
 Se recomienda ajustar periódicamente el proporcionamiento en volumen de obra, por
variaciones de granulometría del agregado que suele darse en la Cantera, a fin de mantener la
homogeneidad del concreto.
 Asimismo, se recomienda que cada vez que se prepare las tandas de concreto en obra, se
deberá realizar en forma regular pruebas de revenimiento, acorde a la Norma N.T.P. 339.035 -
1999, a fin de mantener uniforme la consistencia del concreto y por ende la resistencia
mecánica.
 El agua a utilizarse en la mezcla de concreto, debe cumplir con la Norma E-060.
 El curado de los especímenes de concreto elaborados en obra, deberá realizarse de acuerdo a
la Norma A.S.T.M. C 31M-98.
 Las muestras de agregado fino y agregado grueso han sido alcanzadas al laboratorio por el
solicitante.
9
OCTUBRE - 2022
INFORME
1
Prohibida Su Reproducción Total o Parcial (INDECOPI). Derechos Reservados – LABORATORIO DE SUELOS Y 0

Indice: "Laboratorio de Suelos Y Pavimentos Grupo PR"

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Indice: "Laboratorio de Suelos Y Pavimentos Grupo PR"

Cargado por

Copyright:

Formatos disponibles

"SERVICIO DE HABILITACIÓN TEMPORAL DE LOS SERVICIOS DE AGUA

Y SANEAMIENTO EN EL PREDIO DE EVACUACIÓN TEMPORAL DE SAN Fecha:

Prohibida Su Reproducción Total o Parcial (INDECOPI). Derechos Reservados – LABORATORIO DE SUELOS Y

INFORME DE DISEÑO DE MEZCLA PARA EL PROYECTO DENOMINADO: "SERVICIO DE

El concreto comúnmente se conoce en el medio como un material de construcción que se diseña

- Resistencia a comprensión: la resistencia a compresión del concreto, se puede definir como la

Para determinar la resistencia a compresión del concreto se utiliza especímenes cilíndricos de

- Realizar el diseño de una mezcla de concreto a partir de unos agregados previamente

- Optimizar los agregados para obtener un buen desempeño en la mezcla.

- Obtener una buena resistencia para el diseño de mezcla deseada

- Estudio realizado bajo la norma a realizar.

2.0 UBICACIÓN Y DESCRIPCIÓN DE LA CANTERA:

BAGUA ARENA GRUESA

La cantera “BAGUA” destinada para la ejecución del Proyecto: “"SERVICIO DE HABILITACIÓN

3.0 MATERIALES UTILIZADOS PARA EL DISEÑO DE MEZCLA F’C:210 KG/CM2.

3.1. Cemento Portland Tipo I .

AGREGADO GRUESO AGREGADO FINO

3.2. Tamices (Ensayo de Granulometría C136 - NTP 400.012)

- 3” abertura (mm) 75.00

3.4. Ensayo de gravedad especifica y absorción de agregado fina astm c 128

3.4.1. precisión y dispersión

Las estimaciones de presión de este método de

Desviación estándar Rango aceptable de dos

4.0 METODO DEL ACI.

4.1. Conceptos Generales.

- Desarrollo del Método

 Selección de la resistencia promedio.

4.2. Ensayos Realizados.

5.0 VOLUMEN UNITARIO DE AGUA

Asentamiento 3/8 1/2 3/4 1 1 1/2 2” 3 6”

6.0 CONTENIDO DE AIRE.

7.0 CONTENIDO SIN AIRE.

8.0 CONTENIDO AGREGADO GRUESO.

9.0 CONCLUSIONES Y RECOMENDACIONES.

También podría gustarte
