Trabajo práctico cojinete lubricado

Ejercicio 1

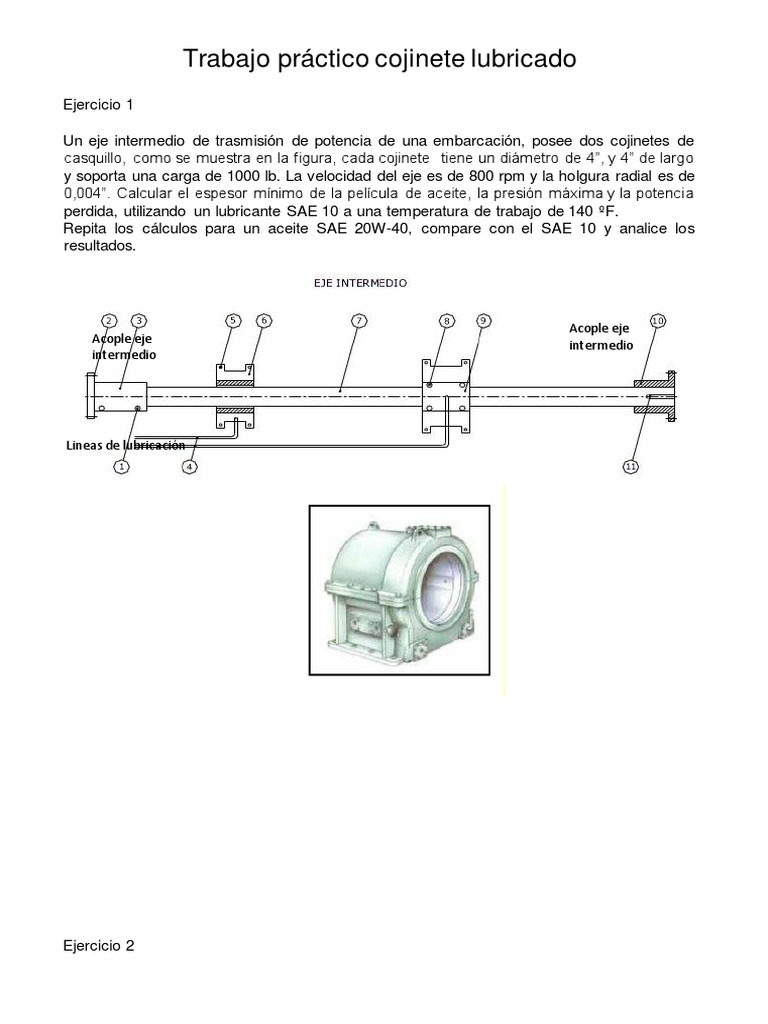

Un eje intermedio de trasmisión de potencia de una embarcación, posee dos cojinetes de

casquillo, como se muestra en la figura, cada cojinete tiene un diámetro de 4”, y 4” de largo
y soporta una carga de 1000 lb. La velocidad del eje es de 800 rpm y la holgura radial es de
0,004”. Calcular el espesor mínimo de la película de aceite, la presión máxima y la potencia
perdida, utilizando un lubricante SAE 10 a una temperatura de trabajo de 140 ºF.
Repita los cálculos para un aceite SAE 20W-40, compare con el SAE 10 y analice los
resultados.

Acople eje
Acople eje intermedio
intermedio

Lineas de lubricación

Ejercicio 2
Un eje de una turbina tiene un peso de 3600 Kg. y gira a una velocidad nominal de 10000
rpm, el mismo se encuentra apoyado sobre dos cojinetes completos e iguales, de 101.6 mm
de diámetro y longitud. Cada cojinete posee una relación de holgura de 600. El aceite
empleado para la lubricación es 10 W, y entra en el cojinete a una temperatura de 35ºC.

Determinar el espesor mínimo de película de aceite y el punto en el que se produce, la

potencia perdida por fricción y los litros de aceite que será necesario renovar por minuto para
el sistema.

Ejercicio 3

Un cojinete lubricado tiene un diámetro de 2 pulg y longitud de 1 pulg. y se utiliza para cargas
radiales de 10.000 lb a una velocidad de rotación de 20.000 rpm. El lubricante recomendado
es SAE 10 a una temperatura de entrada que no excederá los 120 ºF. La holgura media es
de 0,001 pulg con una tolerancia de +0,0005 pulg. Determinar la temperatura de salida
correspondiente al valor de la holgura media y máxima.

Entrada de lubricante

Salida de lubricante
Ejercicio 4

El cojinete lubricado, entre el cigüeñal y block (bancada), perteneciente al sistema biela

manivela de un motor alternativo como se muestra en la figura, tiene un diámetro de 2 pulg.
y una relación l/d de 0,5. La carga máxima estimada para cada cojinete es de 1500 lb y el
muñón gira a 6000 rpm. Determinar la holgura radial y el espesor mínimo de película óptimo,
para que el sistema funcione a carga máxima, si el lubricante es un aceite 20W a una
temperatura de 130 ºF. Obtener además la pérdida de potencia (H). Cuál es la rugosidad
máxima que deberán tener las superficies en contacto ?

Ejercicio 5

El eje de una turbina a vapor que se apoya sobre dos cojinetes completos como se puede
ver en la figura. El eje pesa 2500 Kg y su centro de gravedad se halla en el punto G. Los
cojinetes tienen una longitud y un diámetro de 76.2 mm. La lubricación del mismo se realiza
con aceite SAE-30, con una temperatura de entrada de 130ºF.
Obtener la potencia de perdida por rozamiento en el cojinete más cargado cuando el eje gire
a 700 rpm.
Diseñar el cojinete de manera que se obtenga el Ho óptimo para mínima fricción.
Si se desea que el consumo de potencia sea inferior a 0.1 HP, determinar la temperatura de
entrada del lubricante. Nota: las medidas están en mm.

2500 mm 1500 mm
