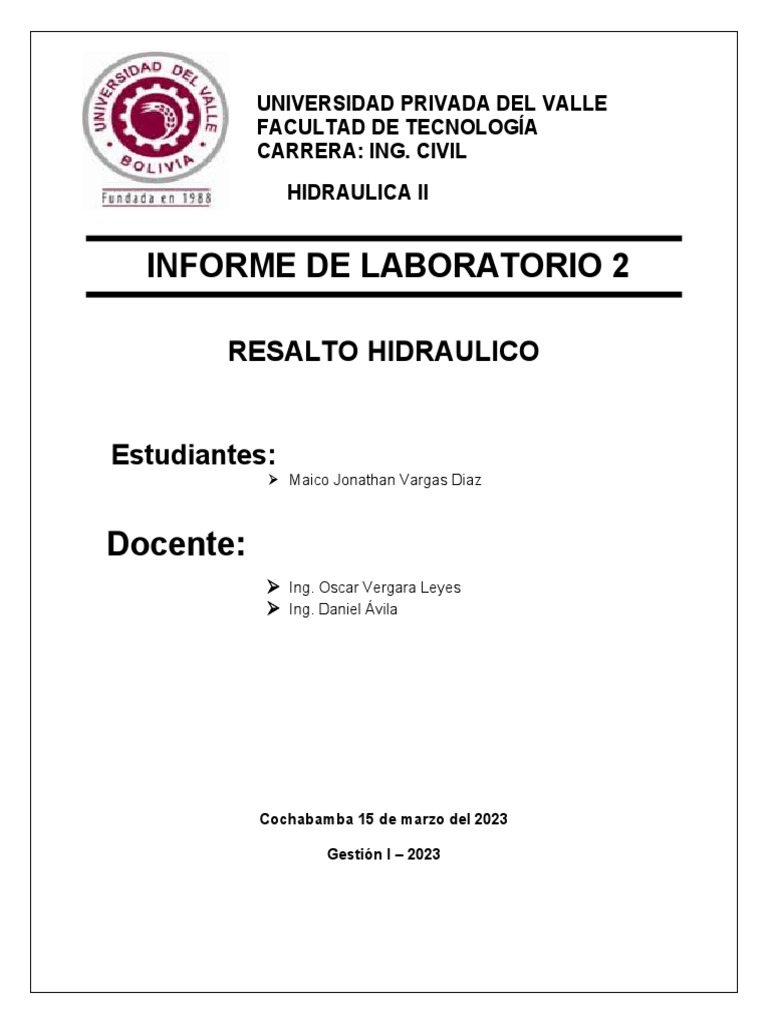

UNIVERSIDAD PRIVADA DEL VALLE

FACULTAD DE TECNOLOGÍA
CARRERA: ING. CIVIL
HIDRAULICA II

INFORME DE LABORATORIO 2

RESALTO HIDRAULICO

Estudiantes:
 Maico Jonathan Vargas Diaz

Docente:
 Ing. Oscar Vergara Leyes
 Ing. Daniel Ávila

Cochabamba 15 de marzo del 2023

Gestión I – 2023
1. Competencias
 Se analizará las leyes fundamentales de la hidráulica en tuberías abiertas y
de presión.
 Se analizará y utilizara las ecuaciones que rigen en el comportamiento de
los fluidos en movimiento dentro de los diferentes tipos de sistemas de
tuberías.
 Determinar el resalto hidráulico y clasificarlo según su límite.
 Determinar la perdida de carga que ocurre en el resalto hidráulico

2. Marco teórico
¿Qué es el resalto hidráulico?
El resalto o salto hidráulico es un fenómeno local, que se presenta en el flujo
rápidamente variado, el cual va siempre acompañado por un aumento súbito del
tirante y una pérdida de energía bastante considerable, en un tramo relativamente
corto.

Ocurre en el paso brusco de régimen supercrítico (rápido) a régimen subcrítico

(lento), es decir, en el resalto hidráulico el tirante, en un corto tramo, cambia de un
valor inferior al crítico a otro superior a este. La figura siguiente muestra este
fenómeno.
¿Cuándo se forma el Resalto Hidráulico?
El resalto se forma cuando en una corriente rápida existe algún obstáculo o un
cambio brusco de pendiente. Esto sucede al pie de estructuras hidráulicas tales
como vertederos de demasías, rápidas, salidas de compuertas con descarga por
el fondo, etc., lo que se muestra en la figura siguiente:
 Clasificación del resalto hidráulico de acuerdo al N° de Froude
- Resalto hidráulico suave. 1.7 < Fr < 2.5
- Resalto hidráulico oscilante. 2.5 < Fr < 4.5
- Resalto hidráulico estable. 4.5 < Fr < 9.0
- Resalto hidráulico fuerte. 9.0 < Fr

3. Equipos y materiales

Canal de vidro Medidor de tirante

Compuertas mecánicas Flexómetro

Cronometro Flotadores
4. Procedimiento
o Como primer paso se comprobó que el sistema general del canal hidráulico
funcione con un flujo permanente y medir la sección transversal del canal.
o Después crear las condiciones de flujo, para causar el resalto hidráulico
maniobrando las compuertas.
o Luego medir los tirantes para cada prueba y la longitud del resalto
o Posteriormente marcar un punto inicial y final, tomar la medida de la
distancia existente entre duchos puntos.
o Como ultimo paso, introducimos al canal un flotador y cronometrar el
tiempo que tarda en llegar desde el punto inicial marcado hasta el punto
final. Realizar esto 4 o 5 veces sin que toque las paredes del canal, sino
que valla por la parte intermedia del flujo.

5. Datos
Los datos recopilados en esta práctica son los siguientes:

N° D (m) t (seg) L longitud H (tirantes) (Cm)

del
1 1.3 4.57 H1 39
resalto(m)
2 1.3 4.88 H2 38.7
3 1.3 4.11 1.34 H1 39.9
4 1.3 4.68 H2 28.7

6. Cálculos y gráficos (Todos los cálculos se trabajarán en Unidades SI)

PRIMERA PARTE CALCULOS

I). Determinación “V2”

Con los datos obtenidos calculamos la Velocidad (V = D/T). La velocidad promedio
será nuestra “V2”.

N° D (m) t (seg) V (m/seg)

1 1.3 4.557 0.285
2 1.3 4.88 0.266
3 1.3 4.11 0.316
4 1.3 4.68 0.278
V2 (m/s) 0.286

II). Determinación de áreas “A1” y “A2”

Para determinar las áreas (A = b * Y) debemos definir los tirantes con las alturas
que tenemos de datos. (en la siguiente hoja).
 Base (m) 1.34
Para tirante Y1 Para tirante Y2
H1 (m) 0.399 H1 (m) 0.399
H2 (m) 0.387 H2 (m) 0.287
Y1 (m) 0.012 Y2 (m) 0.112

A 1=b∗Y 1 0.0160
A1 (m^2)
8
A 2=b∗Y 2
0.1500
A2 (m^2)
8

III). Determinar “V1” con ecuación de continuidad

Con la ecuación de continuidad, despejamos “V1” obtenemos
A 1∗V 1= A 2∗V 2
DESPEJANDO “V1” SE TIENE:
V 1=( A 2∗V 2)/ A 1
V1 (m/s) 2.673

IV). Determinar ɅH por la ecuación de Bernoulli y teórica, Comparar

ambos.
Despejamos de la ecuación de Bernoulli ɅH obteniendo lo siguiente:

V 12 V 22
Ʌ H=Y 1+ −Y 2−
2∗g 2∗g

Posteriormente calculamos ɅH con la formula teórica y las comparamos

ɅH (m) 0.260
ɅH (m) 0.186
Error % 28.48

SEGUNDA PARTE CALCULOS

V). Determinar el N° de Froude y la Longitud teórica del resalto

hidráulico y comparar con la longitud real.
Determinamos el Numero de Froude con la siguiente formula

Una vez calculado Fr, se procede a calcula La longitud del resalto hidráulico de
forma teórica con la siguiente formula. Y comparamos con la Longitud real
 Obteniendo así los siguientes resultados.

Froude 7.79
L teorico
0.81
(m)
Error % 65.43

VI). Definimos Resalto hidráulico

Según esta definición de Numero de Froude

Se obtuvo Fr = 7.79  RESALTO HIDRAULICO ESTABLE

7. Cuestionario
a) Determinar si el resalto es: suave, oscilante, estable o fuerte. Calculando
previamente el número de Fraude

R.- Haciendo los cálculos para el Numero de Froude Fr = 7.79, se determinó

que el resalto hidráulico es estable.

b) Determinar AH usando la ecuación de Bernoulli y compararla con la

ecuación definida en la teoría.

R.- Se determino AH usando la ecuación de Bernoulli AH = 0.260 m y también

se saco el AH con la ecuación teórica AH = 0,186.
Comparando estos se obtuvo un porcentaje de error E% = 28.48%.

c) Comparar la longitud experimental del resalto hidráulico con la obtenida

por medio de la ecuación que emplea el Número de Froude, y si hubiera
diferencias, emitir criterios explicando las diferentes causas y razones
que las hayan modificado.

R.- Comparando la longitud real y teórico del resalto hidráulico se obtuvo un

resultado de E% = 65.43%.
Esto puede pasar por varios factores uno de ellos el tomar datos con arrastre
de error, u otro la mal medición de la longitud real, o la misma sección del
canal hidráulico.
 d) ¿Qué tipos de resalto existen?

R.- Existe 5 tipos de resalto hidráulico basado en el número de Froude

 De 1.0 a 1.7 resalto ondular
 De 1.7 a 2.5 resalto débiles
 De 2.5 a 4.5 resalto oscilante
 De 4.5 a 9.0 resalto estable
 De 9.0 a más salto fuerte

e) ¿Por qué se forma un resalto?

R.- Un resalto se forma porque se genera una corriente supercrítica, es decir,

rápida y poco profunda, cambia súbitamente a subcrítica, esto es, se vuelve
una corriente lenta y profunda.

8. Conclusiones
 Se logro analizar las leyes fundamentales de la hidráulica en tuberías
abiertas y de presión.
 Se logro analizar y utilizar las ecuaciones que rigen en el comportamiento
de los fluidos en movimiento dentro de diferentes tipos de sistemas de
tuberías.
 Se logro determinar el resalto hidráulico mediante Fr y se logro definirlo
como resalto hidráulico estable.
 Se logro determinar el valor de perdida de carga que es AH = 0.260 m

9. Recomendaciones
 Se recomienda al momento de obtener los datos con los flotadores ser lo
más cuidadoso y preciso posible, con la toma del tiempo y las mediciones
del punto inicial y final en el canal de vidrio. Ya que consigo puede generar
registro de datos erróneos y ocasionar resultados inconsistentes.
 Recomiendo hacer un mantenimiento al equipo del canal de vidrio ya que al
momento de hacer la practica existían en algunos lugares pequeñas fugas
en donde escapaba el fluido.

 Se recomienda ser exquisito al momento de hacer los cálculos, ya que

podrían ocurrir muchos errores de cálculo en Excel y en la parte de
transformación de unidades.

10. Bibliografía
 https://www.cuevadelcivil.com/2011/03/resalto-hidraulico.html
 http://scielo.sld.cu/scielo.php?script=sci_arttext&pid=S1680-
03382018000300108
 https://www.studocu.com/es-mx/document/universidad-del-
norte-mexico/termodinamica-y-fluidos/5-resalto-hidraulico/
7390773
  Guía de laboratorio Univalle
11. Hoja de datos
