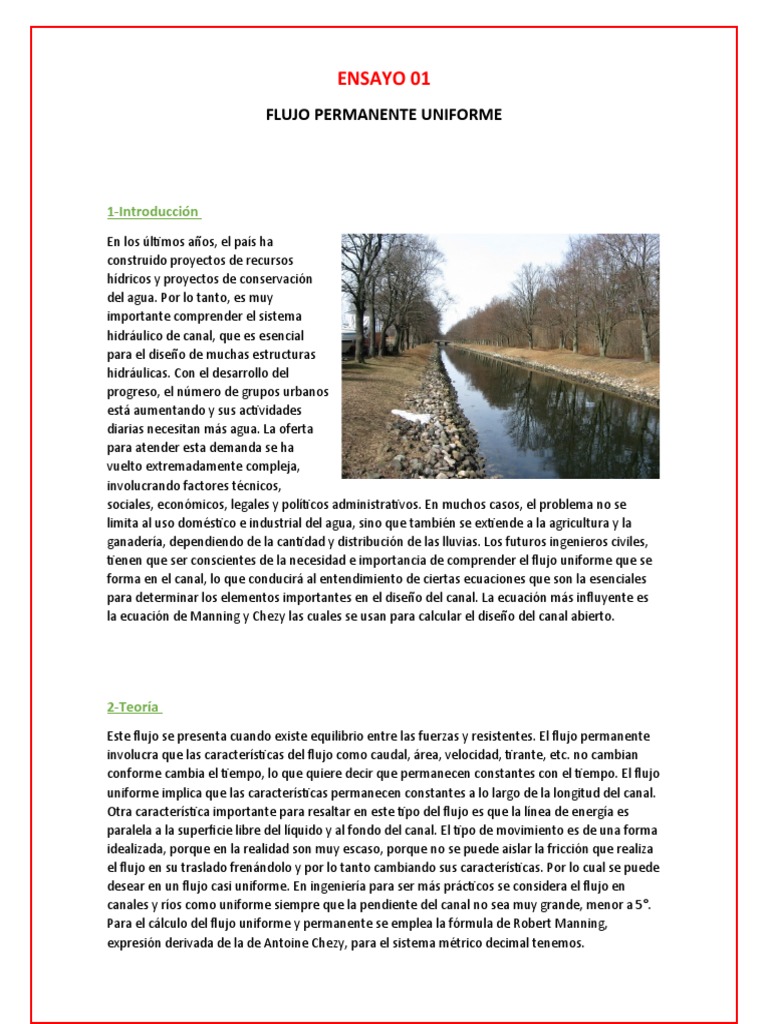

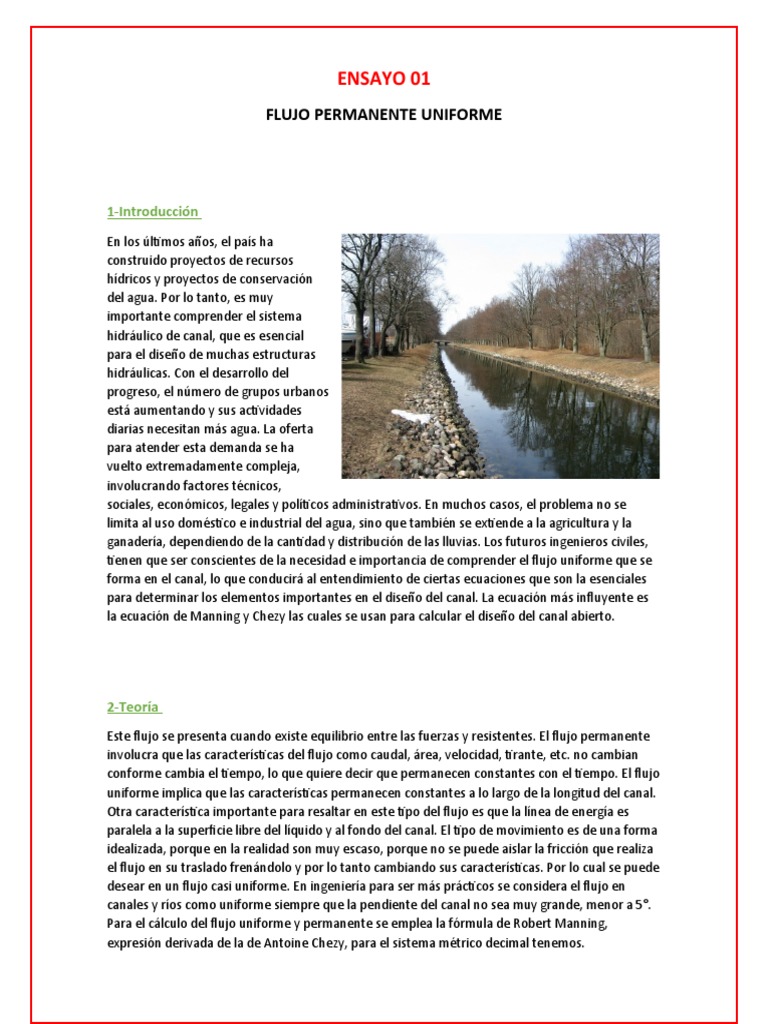

ENSAYO 01

FLUJO PERMANENTE UNIFORME

1-Introducción
En los últimos años, el país ha
construido proyectos de recursos
hídricos y proyectos de conservación
del agua. Por lo tanto, es muy
importante comprender el sistema
hidráulico de canal, que es esencial
para el diseño de muchas estructuras
hidráulicas. Con el desarrollo del
progreso, el número de grupos urbanos
está aumentando y sus actividades
diarias necesitan más agua. La oferta
para atender esta demanda se ha
vuelto extremadamente compleja,
involucrando factores técnicos,
sociales, económicos, legales y políticos administrativos. En muchos casos, el problema no se
limita al uso doméstico e industrial del agua, sino que también se extiende a la agricultura y la
ganadería, dependiendo de la cantidad y distribución de las lluvias. Los futuros ingenieros civiles,
tienen que ser conscientes de la necesidad e importancia de comprender el flujo uniforme que se
forma en el canal, lo que conducirá al entendimiento de ciertas ecuaciones que son la esenciales
para determinar los elementos importantes en el diseño del canal. La ecuación más influyente es
la ecuación de Manning y Chezy las cuales se usan para calcular el diseño del canal abierto.

2-Teoría
Este flujo se presenta cuando existe equilibrio entre las fuerzas y resistentes. El flujo permanente
involucra que las características del flujo como caudal, área, velocidad, tirante, etc. no cambian
conforme cambia el tiempo, lo que quiere decir que permanecen constantes con el tiempo. El flujo
uniforme implica que las características permanecen constantes a lo largo de la longitud del canal.
Otra característica importante para resaltar en este tipo del flujo es que la línea de energía es
paralela a la superficie libre del líquido y al fondo del canal. El tipo de movimiento es de una forma
idealizada, porque en la realidad son muy escaso, porque no se puede aislar la fricción que realiza
el flujo en su traslado frenándolo y por lo tanto cambiando sus características. Por lo cual se puede
desear en un flujo casi uniforme. En ingeniería para ser más prácticos se considera el flujo en
canales y ríos como uniforme siempre que la pendiente del canal no sea muy grande, menor a 5°.
Para el cálculo del flujo uniforme y permanente se emplea la fórmula de Robert Manning,
expresión derivada de la de Antoine Chezy, para el sistema métrico decimal tenemos.
3-Cálculos
Para aplicar los cálculos efectivamente, nos apoyaremos de la ecuación de Manning para un flujo
uniforme permanente, con esta se calculará la rugosidad teórica con ayuda de los datos
proporcionados del canal, luego compararemos esta rugosidad teórica con la real.

Rh2 /3 √ So
V=
n
Donde:

V: Velocidad media de un conducto

Rh: Radio Hidráulico

So: Pendiente de la línea de energía

n: Coeficiente de Rugosidad de Manning

Luego se aplicará la ecuación de Chezy para flujo uniforme permanente, para así también hallar el
valor de la rugosidad teórica y se procederá a compararlo con su valor real

V =C √ R h S

C=18 log ⁡¿)

11.6 v
δ=
V¿
V ¿ =√ g R h S

Donde:

V: Velocidad media de un conducto

Rh: Radio Hidráulico

So: Pendiente de la línea de energía

C: Coeficiente de Chezy

v=1∗10−6 m2/s
4-Objetivo
General:

Calcular el valor del coeficiente de rugosidad de Manning (n) y el coeficiente de la rugosidad

teórica (Kt) de Chezy para flujo uniforme y permanente para un Canal de hormigón colocado
detrás de un encofrado y alisado.

Especifico:

• Identificar las características geométricas de un canal.

• Reconocer las características hidráulicas en el diseño del tramo de un canal utilizando las
herramientas HEC-RAS

5-Materiales

 Software HEC-RAS.
 Internet
 Computadora o laptop.

6- Realización de la practica:

A través el software Hec-Ras se diseñará el canal

rectangular con las siguientes características para flujo
uniforme y permanentes:

 La base será de 40cm

 Altura total del canal de 60cm
 Caudal de 0.04 m3/s
 Longitud 100 m
 Coeficiente de rugosidad de Manning
(hormigón encofrado alisado) 0.014
7- Procedimiento
a. Ingresar al menú principal de HEC RAS
b. Genere un proyecto con el nombre de “Laboratorio 1”
c. Ingresar los datos geométricos fijando dos secciones de interés aguas arriba, aguas abajo.
d. Genere el perfil del canal hidráulico uniforme y permanente.
e. Modele el movimiento que tendrá el flujo en el canal (flujo permanente)
f. Verifique cada uno de los gráficos y tablas que a generado el modelo.
g. Con la metodología desarrollada debe determinar la “n” de Manning y “C” de Chezy del
canal de pendiente variable (aplicar la fórmula de Manning y Chezy entre las dos
secciones, considerando el radio hidráulico medio y la velocidad media).
h. Considerar adecuadamente la pendiente que presentamos en el canal para desarrollar el
laboratorio virtual.
8- Reporte
8.1 Ensayo con Pendiente 0.10%
Grafica 1: Sección transversal 1

Grafica 2: Sección transversal 2

Grafica 3: Vista de perfil

Grafica 4: Vista en 3D
Tabla 1: Insertar datos de la sección 1

Tabla 2: Insertar datos de la sección 2

Tabla 3: Resultados de la sección inicial

Tabla 4: Resultados de la sección final

 Tabla 5: Resultados Totales

Resultados del ensayo de pendiente 0.10%

 Y: 0.20 m

 V: 0.49 m/s
8.2 Ensayo con Pendiente 0.15%

Grafica 1: Sección transversal 1

Grafica 2: Sección transversal 2

Grafica 3: Vista de perfil

Grafica 4: Vista en 3D
Tabla N1: Insertar datos de la sección 1

Tabla N2: Insertar datos de la sección 2

Tabla N3: Resultados de la sección inicial

Tabla N4: Resultados de la sección final
 Tabla N5: Resultados Totales

Resultados del ensayo de pendiente 0.15%

 Y: 0.18 m

 V: 0.57 m/s
8.3 Ensayo con Pendiente 0.20%
Grafica 1: Sección transversal 1

Grafica 2: Sección transversal 2

 Grafica 3: Vista de perfil

Grafica 4: Vista en 3D

Tabla N1: Insertar datos de la sección 1

Tabla N2: Insertar datos de la sección 2

Tabla N3: Resultados de la sección inicial

Tabla N4: Resultados de la sección final
 Tabla N5: Resultados Totales

Resultados del ensayo de pendiente 0.20%

 Y: 0.16 m

 V: 0.63 m/s
8.4 Ensayo con Pendiente 0.25%

Grafica 1: Sección transversal 1

Grafica 2: Sección transversal 2

Grafica 3: Vista de perfil

Grafica 4: Vista en 3D
Tabla N1: Insertar datos de la sección 1

Tabla N2: Insertar datos de la sección 2

Tabla N3: Resultados de la sección inicial

Tabla N4: Resultados de la sección final

Tabla N5: Resultados Totales

Resultados del ensayo de pendiente 0.25%

 Y: 0.15 m

 V: 0.69 m/s

8.5 Calcular

Al final de todos los resultados se tiene en cuenta las siguientes formulas:

A=b∗y
P=b+2 y
A
R h=
P
Donde:
A: Area Hidraulica
P: Perímetro mojado
Rh: Radio Hidráulico
b: Base del canal
y: Tirante de agua

Una vez aplicadas las fórmulas, obtendremos los siguientes datos:

 Q (m3 /s) = 0.04 m3 /s b(m)=0.4

Calculando el coeficiente de Manning

Aplicando la ecuación de Manning con los datos de Velocidad y Tirante de agua que nos dio Hec-
RAS, al final obtenemos el coeficiente de rugosidad de Manning:

Nro. Prueba Manning (n)

1 0.0139039
2 0.0141205
3 0.0141386
4 0.0140871
Nro.
Prueba So y (m) A (m2) P (m) Rh (m) V (m(/s)
1 0.10% 0.2000 0.0800 0.8000 0.1000 0.4900
2 0.15% 0.1800 0.0720 0.7600 0.0947 0.5700
3 0.20% 0.1600 0.0640 0.7200 0.0889 0.6300
4 0.25% 0.1500 0.0600 0.7000 0.0857 0.6900

Calculando el coeficiente de Chezy

Con los datos anteriores, es posible calcular el coeficiente de rugosidad aplicando la ecuación de
Chezy, obteniendo:

Prueba N°1 Prueba N°2

C= 49.0000 C= 47.8156
V*= 0.03132 V*= 0.03734
ν= 0.000001 ν= 0.000001
δ= 0.0003704 δ= 0.0003107
K= 0.002164 K= 0.002414

Prueba N°3 Prueba N°4

C= 47.2500 C= 47.1360
V*= 0.04176 V*= 0.04585
ν= 0.000001 ν= 0.000001
 δ= 0.0002778 δ= 0.0002530
K= 0.002446 K= 0.002399

9- Resultados
Los valores de los coeficientes de rugosidad “k” y “n” respectivamente de los ensayos

Nro. Prueba Manning (n) Chezy (K)

1 0.0139039 0.002164
2 0.0141205 0.002414
3 0.0141386 0.002446
4 0.0140871 0.002399

10- Conclusiones

- Se puede concluir que mientras mas aumente la pendiente, la velocidad aumenta, el

tirante de agua, el área disminuye y el perímetro mojado debido a la caída
pronunciada. Esto se puede demostrar al aumentar 0.05% la pendiente en cada
experimento mostrado.

- Además, también se puede recalcar que tanto el coeficiente de Chezy y Manning

tienen distintos valores entre si cuando incluso los hallamos para un mismo canal. Los
coeficientes de Manning y Chezy aumentan conforme se aumenta la pendiente del
canal

10- Bibliografía
-

ENSAYO 02
SECCIÓN COMPUESTA

1-Introducción
2-Teoría
Las secciones transversales de un canal pueden estar compuesta de varias subsecciones de forma
o rugosidad distintas por eso la rugosidad a lo largo del perímetro mojado puede ser diferente. Por
ejemplo, el fondo está construido en un material y las paredes en otro. En este caso se puede
calcular la velocidad utilizando un coeficiente n equivalente que se calcula mediante un promedio
ponderado Se asume que cada material tiene su propio perímetro mojado P1, P2 y P3, donde la
velocidad en cada sección del área tiene la misma velocidad media V, es decir: v1 = v2 = v3 = v

3-Cálculos
Para aplicar los cálculos de un canal de sección compuesta se realizará la aplicación por separado
de la formula de Manning para cada subsección, así se obtendrá la velocidad media de la misma y
el Caudal o gasto correspondiente. Al final se tendrá que sumar el gasto obtenido de cada sección
parcial en que se divide el canal.

Ai∗R 2/ 3
Q=V ∗A=∑ V i∗A i=√ S ∑
ni

Y despejando para hallar la velocidad media:

A i∗R2 /3
√S ∑
ni
V=
A

Donde:
Q: Caudal del canal

V: Velocidad Media

A: área mojada

n: Coeficiente de Rugosidad de Manning

Ecuación de Horton- Einstein

Para un canal de sección compuesta, se tendrá que aplicar la ecuación de Horton-Einstein para
hallar un n equivalente, suponiendo que V1=V2=V3

n 2 /3

np= [ ∑ Pi∗n
i=1
P
i
3 /2

]
Donde:

n p : Coeficiente de rugosidad promedio

P: perímetro mojado

n: Coeficiente de rugosidad de Manning

4-Objetivo
General:

Estudiar las características de un flujo uniforme y permanente que se desarrolla en un canal

rectangular de sección compuesta.

Especifico:

• Identificar las características geométricas de un canal de sección rectangular compuesta

• Elabore la simulación del flujo uniforme y permanente en un canal rectangular de sección

compuesta, con el software Hec-Ras.

• Calcular el “n” compuesto ponderado según la ecuación de Horton e Einsten.

5-Materiales

 Software HEC-RAS.
  Internet
 Computadora o laptop.

6- Realización de la practica:

A través el software Hec-Ras se diseñará el canal rectangular con las siguientes características para
flujo uniforme y permanentes:

 Fondo de piedra acomodada en mortero n = 0.017

 Lateral de mampostería de piedra partida
cementada: n = 0.025
 base = 40 cm
 Caudal =40 lt/s.
 Pendiente inicial = 0.1%
 Longitud total del tramo = 100 m
 Divida el tramo en Longitudes = 10m.

7- Procedimiento
1) Ingresar al menú principal de HEC RAS
2) Genere un proyecto con el nombre de “Proyecto 1”
3) Ingresar los datos geométricos fijando dos secciones de interés aguas arriba, aguas abajo, con
las siguientes características.
✓ Fondo de piedra acomodada en mortero y lateral de mampostería de piedra partida
cementada
✓ Fondo de piedra cortada y acomodad con laterales de piedra cortada y acomodada.
✓ Fondo pastos cortos, lateral izquierda de grava, canto rodado y lateral derecha de Arbustos
escasos, muchos pastos.

4) Genere el perfil del canal compuesto uniforme y permanente.

5) Modele el movimiento que tendrá el flujo en el canal compuesto (flujo permanente)
6) Verifique cada uno de los gráficos y tablas que ha generado el modelo.

8- Reporte
8.1 Caso 1: Fondo de piedra acomodada en mortero y lateral de mampostería de piedra
partida cementada

 Fondo de piedra acomodada en mortero n = 0.017

 Lateral de mampostería de piedra partida cementada: n = 0.025

Vista de planta de la sección 1

Vista de planta de la sección 2

Vista de perfil
 Vista en 3D

Tabla N1: Insertar datos de la sección 1

Tabla N2: Insertar datos de la sección 2
Tabla N3: Resultados de la sección inicial

Tabla N4: Resultados de la sección final

Tabla N5: Resultados Totales

El resultado del caso 1:

- Tirante (m) = 0.24

- Area (m2) = 0.09
- Perímetro 1(m) = 0.24
- Perímetro 2 (m) = 0.40
- Perímetro 3 (m) = 0.24

Calcular
Para calcular la rugosidad compuesta, se aplicará la ecuación de Horton-Einstein para así
obtener el siguiente resultado.

n n(3/2) P P x n(3/2)
1 0.025 0.003952847 0.24 0.00094868

2 0.017 0.002216529 0.40 0.00088661

3 0.025 0.003952847 0.24 0.00094868
∑= 0.88 0.00278398
 n1 = 0.0216

Una vez obtenida la rugosidad compuesta, se calculará el Caudal con la ecuación de

Manning y al final se obtendrá el siguiente resultado

Área (m^2) = 0.09

Perímetro (m)= 0.88

So = 0.10%
Rh - HEC RAS (m) = 0.102
Q (m3/s) = 0.0284

8.2 Caso 2: Fondo de piedra acomodada en mortero y lateral de mampostería de piedra partida
cementada

 Fondo de piedra acomodada en mortero n = 0.015

Vista de planta de la sección 1
Vista de planta de la sección 2

Vista de perfil
 Vista en 3D

Tabla N1: Insertar datos de la sección 1

Tabla N2: Insertar datos de la sección 2

Tabla N3: Resultados de la sección inicial

Tabla N4: Resultados de la sección final

Tabla N5: Resultados Totales

El resultado del caso 2:

- Tirante (m) = 0.22

- Area (m2) = 0.09
- Perímetro 1(m) = 0.24
- Perímetro 2 (m) = 0.40
- Perímetro 3 (m) = 0.24

Calcular
Para calcular la rugosidad compuesta, se aplicará la ecuación de Horton-Einstein para así
obtener el siguiente resultado.

n n(3/2) P P x n(3/2)
1 0.015 0.001837117 0.24 0.00044091
2 0.015 0.001837117 0.40 0.00073485
3 0.015 0.001837117 0.24 0.00044091
∑= 0.88 0.00161666
n1 = 0.0150

Una vez obtenida la rugosidad compuesta, se calculará el Caudal con la ecuación de

Manning y al final se obtendrá el siguiente resultado

Área (m^2)= 0.09

Perímetro (m)= 0.88
So = 0.10%
Rh - HEC RAS (m) = 0.102
Q (m3/s) = 0.041
8.3 Caso 3: Fondo pastos cortos, lateral izquierda de grava, canto rodado y lateral derecha de
Arbustos escasos, muchos pastos

 Fondo de Pastos cortos n = 0.030

 Lateral izquierda de grava y canto rodado n = 0.040
 Lateral derecha de Arbustos escasos, muchos pastos n = 0.050

Sección transversal 1
 Sección transversal 2

Vista de perfil
 Vista en 3D

Tabla N1: Insertar datos de la sección 1

Tabla N2: Insertar datos de la sección 2

Tabla N3: Resultados de la sección inicial
Tabla N4: Resultados de la sección final

Tabla N5: Resultados Totales

El resultado del caso 3:

- Tirante (m) = 0.37

- Area (m2) = 0.15
- Perímetro 1(m) = 0.37
- Perímetro 2 (m) = 0.40
- Perímetro 3 (m) = 0.37

Calcular
Para calcular la rugosidad compuesta, se aplicará la ecuación de Horton-Einstein para así
obtener el siguiente resultado.

n n(3/2) P P x n(3/2)
1 0.04 0.008 0.37 0.00296000
2 0.030 0.005196152 0.40 0.00207846
3 0.05 0.01118034 0.37 0.00413673
∑= 1.14 0.00917519
n1 = 0.0402

Una vez obtenida la rugosidad compuesta, se calculará el Caudal con la ecuación de

Manning y al final se obtendrá el siguiente resultado

Área (m^2) = 0.15

Perímetro (m)= 1.14
So = 0.10%
Rh - HEC RAS (m) = 0.132
Q (m3/s) = 0.031
9- Resultados
Se comparará al final el gasto calculado del primer ensayo con el ensayo actual
explicando las diferencias entre estos.
Gasto calculado en el primer ensayo:

Q=0.04 m3 /s

Gastos calculados en el segundo ensayo:

Caso 1: Q=0.029 m3 /s

Caso 2: Q=0.041 m3 /s

Caso 3: Q=0.031 m3 /s

Hay una diferencia en los caudales, esto se debe a que en el primer ensayo se calculo todo
tomando en cuenta una rugosidad constante y dando resultado que el caudal sea el mismo. Pero
esto no pasa en el segundo ensayo debido a que se trabajaron con diferentes rugosidades en las
paredes del canal lo que origino a que los caudales variaran en cada uno de los casos al tratarse de
diferentes materiales.

10- Conclusiones

11- Conclusiones
