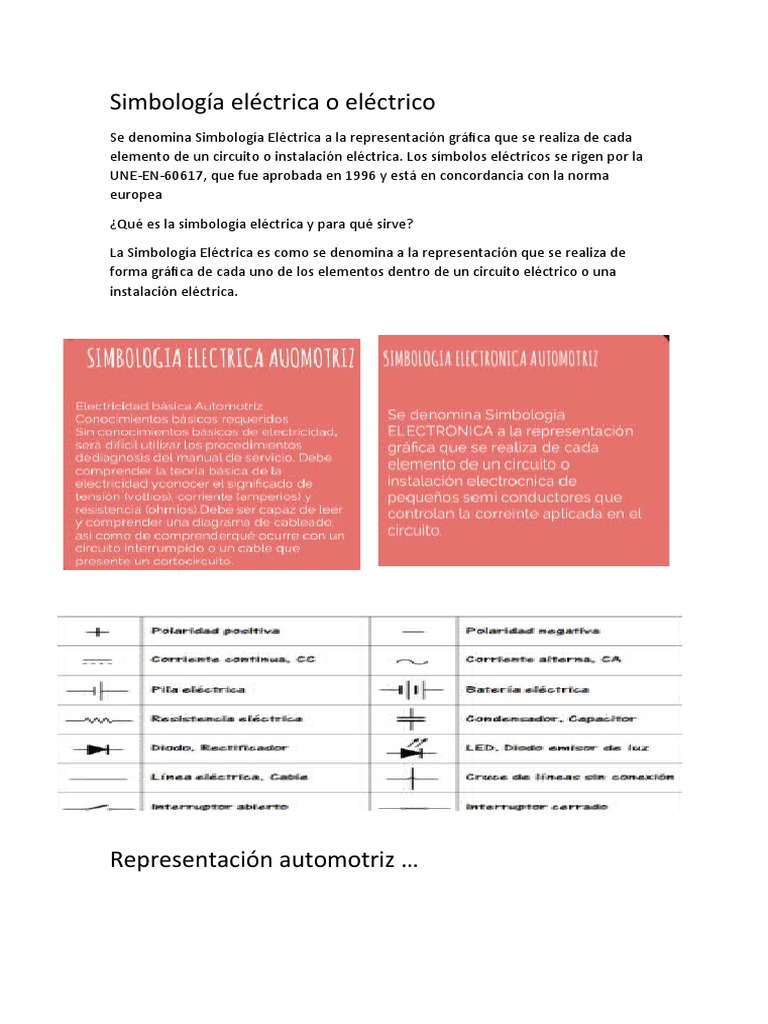

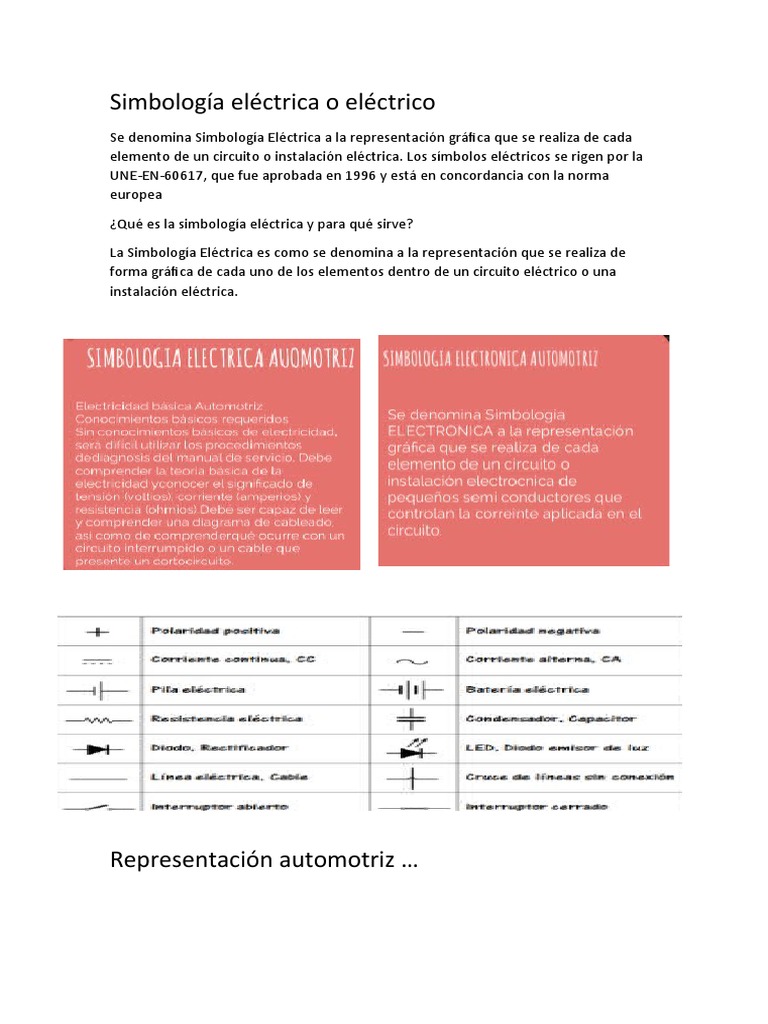

Simbología eléctrica o eléctrico

Se denomina Simbología Eléctrica a la representación gráfica que se realiza de cada

elemento de un circuito o instalación eléctrica. Los símbolos eléctricos se rigen por la
UNE-EN-60617, que fue aprobada en 1996 y está en concordancia con la norma
europea
¿Qué es la simbología eléctrica y para qué sirve?
La Simbología Eléctrica es como se denomina a la representación que se realiza de
forma gráfica de cada uno de los elementos dentro de un circuito eléctrico o una
instalación eléctrica.

Representación automotriz …
Resumen
La simbología eléctrica y electrónica. no solo se puede expresar en simbología
automotriz Gasolina o Diesel, si no que cuando se habla de simbología se trata de un
conjunto de dibujos que esta normalizado, eso significa que a nivel mundial es el
mismo lenguaje cuando se habla del componente eléctrico puede expresarse en un
idioma diferente, pero es el mismo componente electrónico al cual nos referimos.

Datos de un tablero automotriz

Cuando una luz se enciende en el tablero de nuestro auto, no es una buena o mala
noticia: simplemente indica que algo no está funcionando bien y necesita de tu
atención. En algunas ocasiones resulta ser algo pasajero, pero en otras puede ser algo
que afecte el buen funcionamiento del vehículo o incluso tu seguridad. Para
aprovechar estos “mensajes”.
¿Qué significan las luces en el tablero del auto?
Para esos casos en los que no sabemos qué esperar de nuestros vehículos, hemos
preparado esta lista que describe lo que significan algunas de las luces más
importantes que podrían encenderse en el tablero de tu auto.
Hay más de 50 señales que pueden encenderse o aparecer en el panel del auto. No te
estreses. Aquí, el significado de algunos símbolos del tablero del carro:
1. Revisar el motor
Esta es una de las advertencias más temidas y puede
aparecer por múltiples razones, entre ellas dejar la tapa de
la toma de gasolina mal ajustada. Lo más común es que se
trate de algo que está afectando el buen desempeño del

.
motor Si la luz es fija, indica un problema que necesita
atención lo antes posible. Así que deberás tomarte el tiempo necesario para revisarlo.
Si parpadea, se trata de una verdadera emergencia, deberás apagar el auto para evitar
daños mayores.
2. Batería
Se enciende cuando el voltaje de la batería o alternador no
está dentro de los límites considerados como normales. En
estos casos, es recomendable hacer una revisión de
cualquiera de estas dos fuentes para asegurarse de que
todo está bien. Si el problema persiste, entonces puede
deberse a una batería del auto en mal estado que ya está
pidiendo ser reemplazada.

3. Temperatura del refrigerante

Se enciende cuando la temperatura del motor ha
alcanzado su punto límite. Lo más recomendable en estos
casos es revisar el refrigerante, el radiador o el ventilador
del radiador. Es importante tener mucho cuidado con
estos componentes porque puedes sufrir quemaduras
graves causadas por el vapor que tiende a salir de ellos.
Es una de las luces más importantes y no debe ignorarse. Si aparece, lo más sensato es
detenerse de inmediato
4. Aceite del motor
Cuando de lubricantes se trata, conocer el significado de
los íconos del tablero del carro es crucial. Cuando se activa,
debes revisar el nivel de aceite en el motor. Es probable
que esté por debajo o haya fallas en la presión del mismo.
Esta luz también es muy importante e ignorarla puede
derivar en consecuencias directas sobre el motor del auto.
Puedes ver: Señal de aceite en el tablero del auto: por qué se enciende la luz.
5. Puertas abiertas
Se enciende para indicar que alguna de las puertas del
auto está abierta. Esta luz también aplica para el capó y el
maletero. Funciona como parte del sistema de seguridad
del vehículo y también para proteger la carga de la
batería.
6. Líquido de limpia parabrisas
Se activa para indicar un nivel bajo del líquido
limpiaparabrisas. Si aparece, se recomienda revisar los
depósitos de este fluido en la parte delantera o trasera del
auto, según estén dispuestos. Algunos vehículos poseen
depósitos dobles. luz bajo nivel de líquido limpiaparabrisas
en el auto

7. Bajo nivel de combustible

Esta luz se activa cuando el nivel de combustible en el
tanque está en el mínimo requerido. Le indica al conductor
que es necesario surtir el tanque lo antes posible para que
el motor no se apague. Puedes ver: Cuánto dura la reserva
de gasolina: cuántas millas que puedes conducir.
8. Cinturón de seguridad
Normalmente, opera con el asiento del conductor. Esta luz
forma parte del sistema de seguridad del auto y se
mantiene encendida de forma preventiva hasta que el
conductor asegura su cinturón de seguridad. Imagen
relativa a la luz que indica usar cinturón de seguridad en el
tablero del auto

9. Bolsas de aire
Si se mantiene encendida durante la marcha, indica que
hay una falla con las bolsas de aire. Lo más recomendable
en este caso es que un profesional ajuste el sistema para
que funcione correctamente en posibles accidentes.
Imagen relativa a la luz que indica airbag en el auto
10. Auto con candado en el tablero
El candado en el tablero del auto es una señal que nos habla del inmovilizador, que es
un dispositivo que protege tu vehículo contra robo.
Símbolos del tablero del auto: tus mejores aliados
Ten en cuenta que esta lista no es definitiva. Cada auto, además, puede mostrar otras
luces en su tablero que sirven para monitorear el buen funcionamiento de sus
sistemas. Una buena lectura del manual del usuario de tu vehículo podría aclararte
muchas dudas acerca de su significado.
Puedes consultar sobre las luces del tablero en español en Internet o consultar con tu
mecánico de confianza. A veces algunas marcas cambian los íconos o suman símbolos
nuevos que la mayoría desconocemos.
Puedes ver: Qué significa la luz de error en el Chasis Control Sistema en el tablero
Símbolos del tablero del auto Diesel
Si tu vehículo opera con combustible diésel, es probable que tenga otros indicadores
especiales asociados al funcionamiento específico de
este tipo de motores.
Cualquiera que sea tu caso, conocer a profundidad
cada una de las señales que puede mostrar tu auto
podría ser de gran ayuda para prevenir problemas
mayores y gastos inesperados asociados a
reparaciones futuras.

Tipos de esquemas y diagramas eléctricos:

Unifilar. Generalmente, el
diagrama unifilar sirve para
visualizar la instalación de un
sistema eléctrico de manera
sencilla, por eso es común
utilizarlo como un plano
donde se pueda evaluar
rápidamente, cuáles son las
posibles áreas afectadas
durante alguna falla, o
identificar el origen de la
misma.
Igualmente, este tipo de esquema funciona cuando se inicia la construcción de un
circuito o el cableado principal de alguna propiedad, porque hace el papel de guía
gráfica para su elaboración.
Ahora bien, observemos a fondo todos los detalles acerca de qué es un diagrama
unifilar, cuáles son sus elementos, su simbología y cómo diseñarlo.

¿Qué es un diagrama o esquema unifilar?

El diagrama unifilar es un plano que grafica los conductores (cables) de una instalación
eléctrica, a través de una sola línea, es decir, tanto los positivos (fases), como los
negativos (neutros), además de mostrar cada componente del sistema y la potencia
distribuida a través del mismo.
Se trata de una versión simplificada de la red eléctrica de algún inmueble, para poder
identificar fallas o planificar maniobras de emergencia, control o modificaciones.
En definitiva, es la herramienta esencial de los ingenieros electricistas y el personal de
mantenimiento perteneciente a la misma área.
Aun así, el esquema unifilar depende de una simbología específica y muestra una serie
de elementos para facilitar su lectura.

Elementos
Entre los elementos que normalmente aparecen dentro del diagrama unifilar, suelen
destacar algunos como los siguientes:
Cuadro eléctrico: comúnmente es un polígono rectangular dibujado con una línea de
trazos discontinuos, en cuyo interior se incluyen los componentes del sistema
eléctrico, desde la fuente de energía y los circuitos, hasta los equipos instalados, todos,
además, representados por símbolos que ayudan a distinguirlos mejor.
También se suele colocar una etiqueta en el margen inferior derecho del cuadro, para
poder identificarlo.
El circuito eléctrico: en esta clase de esquema, se representa mediante una sola rama
o línea con dos extremos, uno superior y otro inferior.
El del lado de arriba puede marcar el comienzo del circuito o simplemente ser la

continuación de uno anterior, mientras el del lado de abajo, posiblemente se conecte

con sistemas adicionales o algún tipo de receptor (aparato).
A paramenta de protección o de maniobra: son los componentes destinados a la
protección, o a las maniobras para cortar la energía cuando ocurren sobrecargas en el
circuito eléctrico.
En el diagrama unifilar también se distinguen mediante su propia simbología, y suelen
ser interruptores, relés, u otros tipos de protectores.
Número y características de los conductores: se identifican por medio de líneas
inclinadas que interceptan la rama del circuito. Cada uno de estos trazos oblicuos
equivale a una fase, es decir, un conductor positivo, pero sin incluir el neutro o tierra.
Esto significa que podemos encontrar dos líneas inclinadas correspondientes a
circuitos monofásicos (una sola fase); tres trazos para los trifásicos sin neutro (tres
fases); y cuatro en los casos de aquellos trifásicos con neutro (tres fases + el neutro).
Con respecto a las características de los conductores de electricidad, estas se indican
junto a cada uno de ellos en el lugar de la rama donde estén ubicados, al igual que
otras particularidades como la sección del circuito a la cual pertenecen, su tipo de
material, el nivel de aislamiento y demás datos relacionados.
Receptores eléctricos: son todos los aparatos que se conectan a la rama inferior del
circuito para recibir energía, como, por ejemplo, computadoras, motores, lámparas,
tomas de corriente, televisores, entre otros.
Todos estos receptores cuentan con su propia simbología, pero se les asigna un único
símbolo a los grupos de aquellos que sean iguales. Por supuesto, debajo de ellos se
suelen aclarar datos como la cantidad exacta de aparatos idénticos que hay, la
potencia de cálculo general o la caída de tensión eléctrica de la línea en el circuito.

Simbología
Comúnmente, los símbolos presentes en los esquemas unifilares son para identificar
elementos como interruptores, conductores, tomas de corriente, puntos de luz
(lámparas), fusibles, cocinas eléctricas, lavadoras, neveras, cajas de registro y de
protección, entre muchos más, tal como se muestra en la siguiente imagen:
¿Cómo elaborar un esquema unifilar?
Para elaborar un esquema unifilar, debemos definir el tipo de estructura en la cual se va a
hacer la instalación, por ejemplo, una vivienda, una subestación eléctrica o una industria, pues
dependiendo de ello, sabremos qué símbolos utilizar y cómo deducir cálculos importantes,
pero en términos generales, necesitaremos agregar los siguientes datos:

Superficie de la estructura: calculada en metros cuadrados antes de comenzar a dibujar el

plano.

Carga total: calculada en base a todos los componentes que integrarán el circuito, es decir,
aquellos que supongan cualquier tipo de resistencia para el flujo de la corriente. Este paso
debe hacerse antes de aplicar los respectivos factores de demanda.

Factores de demanda: calculada en valores porcentuales. Corresponde a la potencia eléctrica

que requiere una carga para poder funcionar, la cual toma del amperaje total emitido por la
fuente o alimentador del sistema.

Carga total con los factores de demanda: valores absolutos calculados en el circuito completo.

Características de los conductores eléctricos: tipo, longitud y tamaño nominal de cada uno de
ellos.

Considerando toda esta información, podemos comenzar a diseñar el esquema unifilar dentro
del cuadro eléctrico, iniciando desde el suministro de energía, para luego dibujar el circuito,
agregar los conductores, transformadores, tableros, interruptores, cargas, instrumentos de
medición y demás componentes identificados con su respectiva simbología.

Diferencia entre esquema unifilar y multifilar

Empezando porque los símbolos entre los elementos de un esquema unifilar y uno multifilar,
son distintos, también podemos detallar otros factores que diferencian a estos dos tipos de
diagramas, los cuales incluyen los niveles de complejidad en cuanto a sus diseños.

Pero definitivamente, la diferencia principal se encuentra en la manera de graficar los cables

conductores de electricidad, dentro del plano.

Pues, como ya explicamos anteriormente, el diagrama unifilar representa todos los

conductores en una sola línea, aunque estos sean varios.

Mientras que el esquema multifilar utiliza un trazo individual para cada cable, convirtiéndose
así, en una herramienta más completa, aunque un poco más complicada de comprender.

Ejemplos

A pesar que existen varios tipos de diagramas unifilares de acuerdo con la estructura en la cual
se piense instalar el sistema eléctrico, observar algunos ejemplos sencillos, es una excelente
manera de entender mejor cómo funciona este instrumento, por eso te mostraremos los
siguientes:
Diagrama unifilar de una casa
En el ejemplo que presentaremos a continuación, se puede evidenciar parte de los elementos
y símbolos más comunes a utilizar, en el esquema unifilar de una casa:

Diagrama unifilar de un circuito eléctrico

Aunque los circuitos eléctricos pudiesen parecer un poco
complicados, los diagramas unifilares realmente ayudan a
facilitar su lectura de forma rápida, tal como se muestra en el
próximo ejemplo:

Diagrama Multifilar
Es un esquema donde se representa todos los elementos y conductores, con la diferencia de
que en este esquema la representación multifilar es más exacta. Este tipo de esquema puede
dificultar enormemente la interpretación del comportamiento del circuito multifilar, incluso en
ejemplos extremadamente simples.
Como podemos observar, cada conductor está representado por una línea, y éstas se cruzan
entre sí, lo cual, no solamente dificulta su dibujo, sino, también, su interpretación. Este último,
nos indica que serán más fáciles los errores que cometamos cuando tengamos que
interpretarlos.

Como característica común, las líneas jamás se unen en una conexión, lo cual, hace
complicado, como ya he dicho, su representación gráfica y su interpretación.

En los esquemas en que haya que representar elementos de mando y control, de potencia o
cualquier relación con la maquinaria, no se acostumbra a ver el diagrama multifilar eléctrico,
sino el funcional o de potencia.

Ejemplos de Esquema Multifilar

Esquema Multifilar de una vivienda

En la siguiente imagen observamos el diagrama multifilar eléctrico de una vivienda

Esquema Multifilar Conmutado

Esquema multifilar eléctrico para el control de una lámpara desde dos puntos
Simbología funcional
Cómo se aplica el diagrama funcional
El diagrama funcional o también conocido como árbol funcional, es una herramienta
que representa de manera gráfica el análisis funcional realizado a un producto,
proceso o servicio. Además es un medio que comunica y divide la relación existente
entre las diferentes partes de un producto, proceso o servicio que a su vez está ligada
a la función propia de cada una de estas partes.
Cabe mencionar que se pretende que los productos puedan cumplir una serie de
funciones dependiendo estas, del enfoque en el que se tome, como lo son las
funciones prácticas, estéticas, simbólicas e indicativas. De esta manera se evaluará no
solo las funciones de uso y practicidad del producto y se tendrá una idea más general.
La manera de realizar el diagrama funcional que no es más que la representación
gráfica del análisis funcional sigue la siguiente estructura: listar las funciones,
organizarlas, caracterización, ordenarlas de manera jerárquica y la realización de la
evaluación.
Simbología topográfica
Los símbolos topográficos se dibujan a pulso o por medios mecánicos, dependiendo de
las características representadas. Por ejemplo, los símbolos que representan
características naturales se dibujan a pulso, mientras que los que representan obras
artificiales se dibujan por medios mecánicos.

Tabla periódica de simbología

*Año de la unidad, la paz y el
desarrollo. *

Nombre: EVER JHOVANNY CRUZ

TAPULLIMA.

CARRERA PROFECIONAL: MECATRONICA

AUTOMOTRIZ

DOCENTE: RODANY RUIZ RENGIFO.

TEMA: FUNDAMENTO ELECTRICO –

SIMBOLOGIA ELECTRICA.
