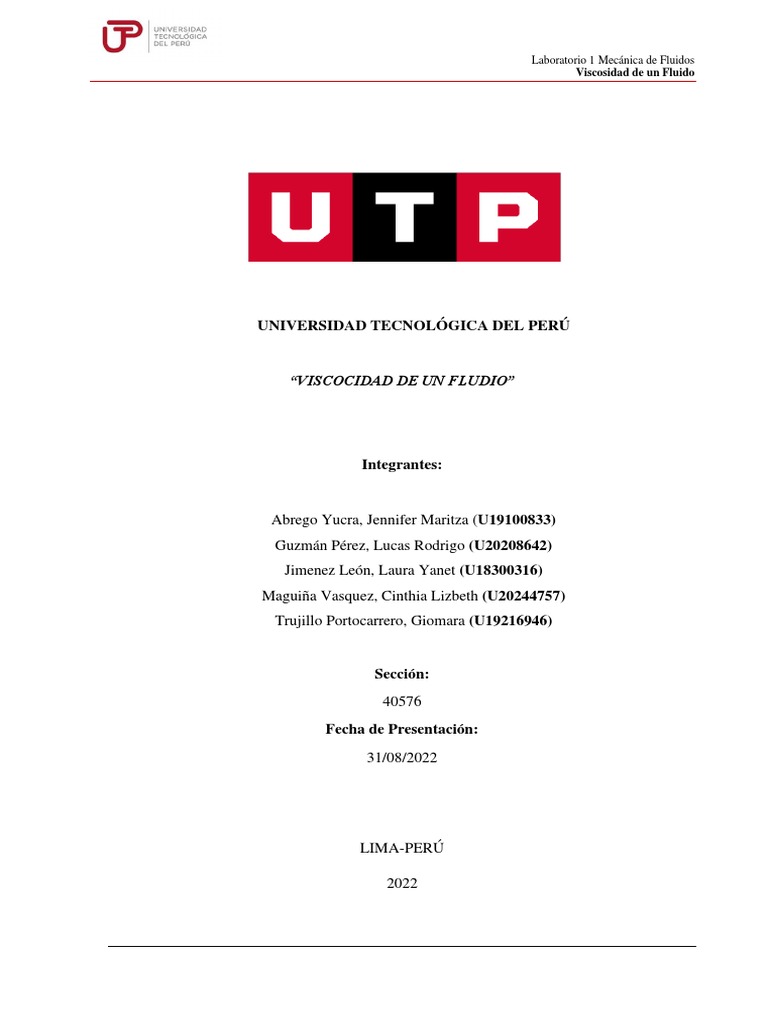

Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
UNIVERSIDAD TECNOLÓGICA DEL PERÚ
“VISCOCIDAD DE UN FLUDIO”
Integrantes:
Abrego Yucra, Jennifer Maritza (U19100833)
Guzmán Pérez, Lucas Rodrigo (U20208642)
Jimenez León, Laura Yanet (U18300316)
Maguiña Vasquez, Cinthia Lizbeth (U20244757)
Trujillo Portocarrero, Giomara (U19216946)
Sección:
40576
Fecha de Presentación:
31/08/2022
LIMA-PERÚ
2022
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
Resumen
El Presente laboratorio consiste es determinar la viscosidad del agua mediante el equipo H410
(viscosímetro) Debemos tener en cuenta que la viscosidad es la resistencia a las deformaciones
graduales producidos por tensiones cortantes o tensiones de tracción de un fluido.
En el caso del agua tiene una baja viscosidad porque tiende a deformarse rápidamente. Para
este ensayo se toman los tiempos de caída de una esfera de nylon de 3 mm de diámetro dentro
de un tubo de ensayo de 51mm de diámetro y de más de 1m de largo con agua. Luego se calculan
las velocidades terminales para 1m de altura con los tiempos registrados
Estas Velocidades se corrigen y se calcula la (Vcorr).
Se calcula la velocidad termina (Vt) con la formula (10) de la guía.
Vt > V corregi:
-Si es Verdadero se aplica las ecuaciones de stoke´s
-Si es Falso se aplica las ecuaciones oseen.
En este caso Vcorr.> Vt por lo que se aplicó las fórmulas de ossen para el cálculo de la
viscosidad y fuerza de arrastre.
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
Índice
Contenido
1. Introducción ................................................................................................................... 1
2. Objetivo General ............................................................................................................. 1
3. Objetivos Especifícos ...................................................................................................... 1
4. Marco Teorico ............................................................................................................... 1
5. Materiales y Equipos ...................................................................................................... 8
6. Procedimientos ............................................................................................................. 11
7. Resultados y Analisis ................................................................................................... 15
8. Conclusiones................................................................................................................. 24
9. Bibliografía ............................................................................................................................. 24
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
[Link]ÓN
La viscosidad es la propiedad de los fluidos al resistirse al movimiento de sus moléculas causando
fricción originando perdida de energía en el flujo del fluido, este parámetro tiene mucha
importancia en sus diversas aplicaciones industriales, esto se observa en los lubricantes que son
utilizados en los diversos mecanismos y maquinas.
La viscosidad de los fluidos puede varias de acuerdo con la temperatura y a la presión. Además,
si la fricción es despreciable se puede considerar que tiene un flujo ideal.
Al tener conocimiento de la viscosidad de una solución podemos saber su peso molecular, debido
a que gracias al método de viscosidad se puede determinar el peso molecular de una solución
desconocida. También nos ayuda a saber cuánto varía de acuerdo con la temperatura, si la
sustancia es más viscosa o menos viscosa.
Este conocimiento sobre la viscosidad de una sustancia nos sirve en el área de la mecánica de
fluidos, porque nos permite saber el tipo de líquido y por qué se debe usar en una determinada
máquina para que se encuentre en óptimas condiciones para el trabajo.
2. OBJETIVO GENERAL
✓ El objetivo del presente laboratorio es calcular la viscosidad de un fluido; por ejemplo:
la viscosidad del agua en forma experimental y la fuerza de arrastre que experimenta la
esfera nylon utilizando el viscosímetro H410.
3. OBJETIVOS ESPECIFICOS
✓ Determinar la viscosidad del agua.
✓ Determinar la fuerza de arrastre ejercida sobre las esferas.
4. MARCO TEÓRICO
✓ Cuando un fluido interactúa con otro medio fluido o sólido aparece un efecto
físico importante que es aplicado en diversas actividades ingenieriles. Este efecto
físico se denomina esfuerzo cortante y está ligado a una propiedad del fluido
llamado viscosidad. La viscosidad es una propiedad del fluido que hace que ésta
se adhiera a otro medio oponiéndose al movimiento, producto de esta adherencia
se origina el arrastre y que a vez produce la pérdida de energía sobre su
adherencia, esta pérdida de energía puede ser medida en forma de calor o presión.
4.1 Densidad de fluidos (𝜌) y viscosidad (𝜇 𝑦 𝜈):
La densidad (𝜌) es una medida de la masa por unidad de volumen de fluido.
La viscosidad es una medida de la resistencia de un fluido. Hay dos medidas
relacionadas de viscosidad:
1
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
● Viscosidad dinámica o absoluta (𝜇): Este valor se denomina a menudo viscosidad
simple. Es la medida básica de la viscosidad en 𝑃𝑎∙𝑠 (Pascales por segundo).
● Viscosidad cinemática (𝜈): Esta es la relación entre la viscosidad dinámica y la
densidad, o "flujo resistivo bajo la influencia de la gravedad". Se mide en 𝑚2∙𝑠
(metros cuadrados por segundo) o a veces en Centistokes (cSt).
𝝁
𝑽= (1)
𝝆
4.2 Temperatura y viscosidad
La temperatura afecta a la viscosidad en la mayoría de los fluidos. Por ejemplo,
para una viscosidad dinámica del agua de 0.0013 𝑃𝑎∙𝑠 le corresponde una temperatura de
10°C y para una viscosidad de 0.00028 𝑃𝑎∙𝑠 le corresponde una temperatura de 100°C
aproximadamente.
Esto puede funcionar bien para el aceite del motor de combustión, que también
tiene menor viscosidad con el aumento de la temperatura. Sin embargo, puede ser
un problema cuando el motor está frío y la viscosidad del aceite ha aumentado, por lo
que no fluye alrededor del motor tan fácilmente en el arranque.
4.3 Valores típicos de densidad de fluidos y viscosidad a 20°C
Fluido Densidad 𝝆 Viscosidad Viscosidad Viscosidad
(𝒌𝒈∙𝒎−𝟑) dinámica 𝝁 cinemática 𝝂 cinemática 𝝂
(𝑷𝒂∙𝒔 o 𝑵∙𝒔/𝒎2) (𝒎2∙𝒔) (𝒄𝑺𝒕)
Agua limpia 998.2 0.001002 0.000001004 1.004
Aceite para 900 0.319 0.0003544 354.4
motor (SAE
40)
Aceite de 961 0.985 0.0010249 1024.9
ricino
2
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
Nota: Estos datos son nominales solamente y (aparte del agua) variarán debido a
la edad y composición química del fluido.
4.4 Número Reynolds (Re)
Durante el siglo XIX, un físico irlandés, Osborne Reynolds experimentó con el
flujo de fluidos.
Sus experimentos lo llevaron a crear una ecuación que ayuda a simplificar las
variables en muchas ecuaciones de dinámica de fluidos:
𝜌⋅𝑢⋅𝐷
𝑅𝑒 = (2)
𝜇
o como se muestra en algunos libros de texto:
𝑢⋅𝐷
𝑅𝑒 = (3)
𝜈
En los experimentos de Reynolds, el valor de D representa el diámetro de una tubería al
interior de la cual el fluido fluye a una velocidad u. En el equipo de “Arrastre de
partículas” (H410) se puede sustituir directamente por el diámetro de la esfera que
pasa a través del fluido a una velocidad terminal, por lo que la ecuación de Reynolds
(2) se convierte en:
𝜌𝑓⋅𝑉𝑡⋅𝐷𝑠
𝑅𝑒 = (4)
𝜇
O la ecuación muestra que para cualquier viscosidad dada, velocidades bajas o diámetros
pequeños de las esferas darán un número de Reynolds más bajo. Alternativamente,
cuando todos los demás factores permanecen constantes, un fluido de viscosidad más
alta también dará un número de Reynolds más bajo.
4.5 Velocidad terminal
Cuando un objeto se mueve a lo largo de un fluido y su velocidad se vuelve constante
debido a la relación entre el arrastre, debido a las propiedades del fluido y la fuerza que
empuja al objeto, entonces ha alcanzado su velocidad terminal.
Cuando un objeto se mueve verticalmente hacia abajo a través de un fluido con una fuerza
(Fg) debido a la gravedad, alcanza la velocidad terminal cuando la fuerza de arrastre por
fricción (Fd) del fluido es igual a la fuerza de la gravedad (véase la figura 1). Cuando se
utiliza como un valor para los objetos que caen en un líquido, también puede llamarse la
"velocidad de sedimentación".
3
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
4.6 Ecuaciones de Stoke’s y Fuerza de arrastre (𝑹𝒆 < 𝟎. 𝟏)
En el siglo XIX, otro físico irlandés, Sir George Stokes, experimentó con la
dinámica de fluidos, dando su nombre a las unidades de viscosidad cinemática.
Creó una expresión para calcular la fuerza de arrastre por fricción en pequeñas
esferas que pasan a través de fluidos:
𝐹𝑑 = 6 ∙ 𝜋 ∙ 𝑟 ∙ 𝑉𝑡 ∙ 𝜇 o 𝐹𝑑 = 3 ∙ 𝜋 ∙ 𝐷𝑠 ∙ 𝑉𝑡 ∙ 𝜇 (5)
Esto muestra que la fuerza de arrastre por fricción (𝐹𝑑) es directamente proporcional al
radio (r) o el diámetro de la esfera (𝐷𝑠), a la viscosidad del fluido (𝜇) y a la velocidad
relativa de la esfera con respecto al fluido (𝑉𝑡).
La fuerza descendente (𝐹𝑔) no está simplemente vinculada a la acción de la gravedad en
la esfera que cae, también es debido al peso de la esfera en el fluido y la fuerza de
resistencia causada por el flujo alrededor de la esfera.
A la velocidad terminal, la fuerza descendente también se puede predecir, utilizando:
𝟒
𝐹𝑔 = 𝟑×(𝜌𝑠 −𝜌𝑓)∙𝜋∙𝑔∙𝑟3 (6)
Desde las ecuaciones 5 y 6, a la velocidad terminal, 𝐹𝑑 =𝐹𝑔, por lo tanto:
𝟒
6∙𝜋∙𝑟∙𝑉𝑡 ∙𝜇 = 𝟑×(𝜌𝑠 −𝜌𝑓)∙𝜋∙𝑔∙𝑟3 (7)
Lo que simplifica:
4
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
2 (𝜌𝑠−𝜌𝑓) 𝐷𝑠2(𝜌𝑠−𝜌𝑓)
𝑉𝑡 =9 × ⋅ 𝑔 ⋅ r2 o 𝑉𝑡 = ⋅𝑔 (8)
𝜇 18𝜇
A partir de esto, se puede reorganizar de la siguiente manera:
2 (𝜌𝑠−𝜌𝑓) 𝐷𝑠2(𝜌𝑠−𝜌𝑓)
𝜇= 9 × ⋅ 𝑔 ⋅ r2 o 𝜇= ⋅𝑔 (9)
𝑉𝑡 18 𝑉𝑡
Debido a la densidad relativa del líquido, las pequeñas esferas alcanzan la velocidad
terminal en unos pocos centímetros, incluso en fluidos de baja viscosidad como el
agua. Los experimentos permiten una breve caída de 150 mm a 200 mm en el fluido
antes de medir la velocidad, por lo que puede estar seguro de que la esfera ya está en
velocidad terminal durante sus mediciones.
4.7 Condiciones para las ecuaciones de Stoke’s
La ecuación de Stokes sólo funciona con precisión bajo ciertos supuestos y condiciones:
● La esfera es rígida.
● La esfera es pequeña en comparación con el volumen de líquido que pasa a
través del fluido que atraviesa.
● No hay deslizamiento entre la esfera y el fluido.
● Las fuerzas inerciales en las partículas de fluidos son muy pequeñas en
comparación con las fuerzas viscosas.
● Número de Reynolds: Muy bajo (menos de 0,1).
Para el aparato H410, se puede utilizar la ecuación 10 con su velocidad calculada
(después de la corrección) para confirmar si se pueden utilizar las ecuaciones de
Stokes para encontrar viscosidad, arrastre, número de Reynolds y coeficiente de
arrastre.
𝑔𝐷𝑠 (𝜌𝑠−𝜌𝑓) 0.5
𝑉𝑡 ≼ ( × ) (10)
90 𝜌𝑓
5
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
4.7 Ecuaciones de Oseen ( 𝑹𝒆 =[ 𝟎. 𝟐 − 𝟓] )
A principios del siglo XX, un físico sueco Carl Oseen experimentó con un flujo viscoso
en pequeños números de Reynolds. Identificó una ecuación más precisa para la
viscosidad de los números de Reynolds entre aproximadamente 0,2 y 5, al permitir la
"aceleración convectiva", dando:
2 (𝜌𝑠−𝜌𝑓) 2 𝐷𝑠2(𝜌𝑠−𝜌𝑓) 3
𝜇= 9 × ⋅ 𝑔 ⋅ r2 − 9 𝐷𝑠𝑉𝑡 o 𝜇= ⋅ 𝑔 − 16 𝐷𝑠𝑉𝑡
𝑉𝑡 18 𝑉𝑡
Además, para la Fuerza de arrastre de fricción:
3𝑉𝑡
𝐹𝑑 = 3 ⋅ 𝜋 ⋅ 𝐷𝑠 ⋅ 𝑉𝑡 ⋅ 𝜇 ⋅ (1 + )
16𝜇
4.8 Condiciones para ecuaciones de Oseen
Estas se utilizan en lugar de las ecuaciones de Stokes para una mayor precisión cuando el
número de Reynolds está entre 0,2 y 5.
Para el aparato H410, se puede utilizar la ecuación 10 con la velocidad calculada (después
de la corrección) para confirmar si es factible utilizar las ecuaciones de Oseen, con el fin
de encontrar la viscosidad, el arrastre, el número de Reynolds y el coeficiente de arrastre.
𝑔𝐷𝑠 (𝜌𝑠−𝜌𝑓) 0.5 40𝑔𝐷𝑠 (𝜌𝑠−𝜌𝑓) 0.5
( 90 × ) ≼ 𝑉𝑡 ≼ ( × )
𝜌𝑓 279 𝜌𝑓
4.9 Ecuaciones para números de Reynolds más altos (𝑹𝒆 = [𝟓 − 𝟖𝟓𝟎])
Las ecuaciones para números Reynolds más altos utilizan expresiones de tercer orden
incompletas. Son muy complejos de usar en relación con la ventaja de las precisiones
ligeramente mejoradas.
Adicionalmente, en el uso práctico, no se podría encontrar una combinación de
esfera y fluido que supere los números de Reynolds mayores a 100.
4.10 Corrección de velocidad (𝑽𝒄𝒐𝒓𝒓)
Como se mostró anteriormente, Stokes y otra teoría del flujo viscoso se aplica a esferas
pequeñas en volúmenes comparativamente grandes de líquido. Los libros de texto indican
que el diámetro del recipiente contenedor debe ser 100 veces mayor que el de la esfera
que cae, lo que no sería práctico para la mayoría de las pruebas. Esta proporción debería
permitir que el fluido se expanda libremente alrededor del objeto que cae. Sin embargo,
en un tubo de vidrio, el fluido no puede expandirse libremente tan bien como se desearía,
6
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
éste se encuentra restringido ligeramente por el diámetro interno del tubo, esto
'artificialmente' reduce la velocidad.
Un tubo más estrecho o una muestra de mayor diámetro aumenta el efecto, al
igual que la distancia a la que se aplica la restricción.
Para corregir este problema, se puede multiplicar la velocidad media de los experimentos
por un factor de corrección que incluya el diámetro de la esfera y las dimensiones del
tubo. Esto le dará el valor corregido para la velocidad (𝑉𝑐𝑜𝑟𝑟) y un valor más preciso
para 𝑉𝑡, según la ecuación 14:
𝐷𝑠 𝐷𝑠
𝑉𝑐𝑜𝑟𝑟 = 𝑉𝑚 (1 + 2.105 × + 1.95 × )
𝐷𝑝 𝑙
4.11 Coeficiente de arrastre (𝑪𝒅)
Es una cantidad adimensional que representa el arrastre de forma de una
determinada área frontal en el que se mueve un determinado fluido. Al igual que el
valor de la fuerza de arrastre, un coeficiente de arrastre más bajo indica que la forma se
mueve a través del fluido con mayor facilidad que si tuviera un coeficiente de arrastre
alto. Sin embargo, la fuerza de arrastre es única para una combinación dada de esfera
y fluido, mientras que el coeficiente de arrastre ayuda a comparar el arrastre entre
diferentes formas de un área frontal dada. Cuanto más suave o más estilizada sea la
forma, menor será su coeficiente de arrastre. La figura 2 muestra una comparación
de coeficientes de arrastre para diferentes formas de la misma área frontal que se mueve
a través de un determinado fluido.
El uso del número de Reynolds para cualquier combinación dada de esfera y
fluido ayuda a simplificar el cálculo del coeficiente de arrastre, como se muestra en la
Tabla 2
7
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
5. MATERIALES Y EQUIPOS
• A fines del cálculo de la viscosidad en el laboratorio, se emplearán los siguientes
materiales:
● Módulo para determinar la viscosidad: H410
● Tubo de ensayo
- Diámetro interno: 51 mm
- Área de la sección interna: 0.00204 m2
- Diámetro externo: 56 mm
- Tamaño máximo para esfera de ensayo: Ø8mm
8
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
● Esfera de nylon
- Diámetro de 3mm
- Densidad de 1150 Kg/m3
● Agua limpia: Es una sustancia que se compone por dos átomos de hidrógeno y un
átomo de oxígeno (H2O) y se puede encontrar en estado sólido (hielo), gaseoso (vapor)
y líquido (agua).
- Densidad 998.29 Kg/m3 a 20 ºC
9
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
● Cronómetro: Reloj de gran precisión que permite medir intervalos de tiempo muy
pequeños, hasta fracciones de segundo.
● Termómetro: El termómetro es un instrumento de medición de temperatura. Desde
su invención ha evolucionado mucho, principalmente a partir del desarrollo de los
termómetros digitales.
● Paño absorbente de líquido: Han sido diseñados para eliminar de forma más segura los
residuos densos o de carácter químico como, por ejemplo, aceites o hidrocarburos.
10
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
6. PROCEDIMIENTO
1. Crear una tabla de resultados en blanco similar a la que aparece a continuación.
Ensayo de la esfera Ensayo del fluido
Material: Descripción:
Diámetros DS: Temperatura:
Densidad ρS: Densidad ρf:
Distancia de arrastre l:
Ensayo Tiempo de arrastre Velocidad (m/s)
(s)
1
2
3
4
5
Promedios
2. Conecte la fuente de alimentación para encender la pantalla luminosa.
3. Asegúrese de utilizar la esfera más adecuada para el fluido, con el fin de obtener
mejores resultados.
11
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
4. Tenga en cuenta la temperatura ambiente en su ubicación y la densidad de su fluido
para esta temperatura.
5. Prepare al menos tres esferas de prueba idénticas para ayudar a encontrar una buena
velocidad promedio y medir con precisión el diámetro de las esferas.
6. Establezca los anillos marcadores para una altura de caída adecuada, por ejemplo, 1
metro.
12
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
7. Asegúrese de que cada esfera esté perfectamente limpia. Use un líquido de limpieza
adecuado si es necesario, pero tenga cuidado de obedecer las instrucciones del
fabricante y las advertencias de seguridad.
8. Usando guantes si es necesario, coloque las esferas de prueba en una pequeña cantidad
del líquido de prueba, tal vez usando la bandeja de recolección. Asegúrese de que
estén recubiertos por todas partes, esto es para evitar la formación de burbujas de aire
en su superficie.
9. De nuevo usando guantes si es necesario, sostenga la esfera de prueba directamente
sobre el centro del tubo lo más cerca posible de la superficie del fluido. Esto ayuda a
evitar que la esfera golpee la pared interior del tubo y afecte sus resultados y reduzca
la aceleración decaída libre en el aire antes de que la esfera golpee el fluido.
13
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
10. Prepare su cronómetro y suelte suavemente la esfera, teniendo cuidado de no permitir
que gire. Inicie su cronómetro cuando la esfera pasa el primer anillo marcador, y luego
pare su cronómetro cuando pase por el segundo anillo marcador.
14
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
11. Repetir cinco veces el mismo ensayo, para luego encontrar su tiempo promedio y, por
lo tanto, una velocidad promedio.
[Link] Y RESULTADOS OBTENIDOS
a. Complete la tabla con todos los datos experimentales de los tiempos y los datos de
velocidad calculada por cada tiempo.
Tabla 1: Tabla de datos experimentales
Ensayo de la esfera Ensayo del fluido
Material nylon Descripción Agua limpia
Diámetro DS 3 mm Temperatura 19 °C
Densidad ρS 1150 kg/m3 Densidad ρf 998,35 kg/m3
Distancia de arrastre l (m) 1m
Ensayo Tiempo de arrastre Velocidad
1 10,91 s 0,092 m/s
2 11,38 s 0,088 m/s
3 11,15 s 0,090 m/s
4 11,44 s 0,087 m/s
5 11,29 s 0,089 m/s
Promedio 0,089 m/s
15
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
El dato de la densidad de agua 𝜌𝑓 , se obtiene de los siguientes datos:
Tabla 2: Valores del agua
Peso
Temperatura Densidad Viscosidad dinámica Viscosidad
específico
(°C) (Kg/m3) μ (Kg/ms) cinemática υ (m2/s)
(N/m3)
18 998,50 9791,29 105,2 x 10-5 1,053 x 10-6
20 998,20 9788,35 100,2 x 10-5 1,004 x 10-6
998,5 + 998,2
𝜌𝑓 = = 998,35 𝑘𝑔/𝑚3
2
Corrección de velocidad (Vcorr)
Ecuación 1: Corrección de la velocidad
𝐷𝑆 𝐷𝑆
𝑉𝑐𝑜𝑟𝑟 = 𝑉𝑚 (1 + 2,105 + 1,95 )
𝐷𝑃 𝑙
Donde:
• Vm: Velocidad promedio
• DS: Diámetro de la esfera
• DP: Diámetro interno del tubo
• l: Distancia de arrastre
3𝑥10−3 3𝑥10−3
𝑉𝑐𝑜𝑟𝑟 = 0,089 (1 + 2,105𝑥 + 1,95𝑥 )
51𝑥10−3 1
𝑉𝑐𝑜𝑟𝑟 = 0,101 𝑚/𝑠
Ecuación de Stokes
Ecuación 2: Condición de Stokes
0,5
𝑔𝐷𝑆 (𝜌𝑆 − 𝜌𝑓 )
𝑉𝑐𝑜𝑟𝑟 <( 𝑥 )
90 𝜌𝑓
16
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
Donde:
• g: Gravedad
• DS: Diámetro de la esfera
• 𝜌𝑆 : Densidad de la esfera
• 𝜌𝑓 : Densidad del fluido
0,5
9,806𝑥3𝑥10−3 (1150 − 998,35)
𝑉𝑐𝑜𝑟𝑟 <( 𝑥 )
90 998,35
0,101 < 0,00705
Dado el resultado, no se cumple la condición de Stokes, por lo tanto, se empleará la ecuación
de Oseen.
Ecuación 3: Ecuación de Oseen
𝐷𝑆 2 (𝜌𝑠 − 𝜌𝑓 ) 3
𝜇= 𝑥𝑔 − 𝐷𝑆 𝑉𝑐𝑜𝑟𝑟
18𝑉𝑐𝑜𝑟𝑟 16
Donde:
• DS: Diámetro de la esfera
• 𝜌𝑆 : Densidad de la esfera
• 𝜌𝑓 : Densidad del fluido
• 𝑉𝑐𝑜𝑟𝑟 : Velocidad corregida
• g: Gravedad
(3𝑥10−3 )2 (1150 − 998,35) 3
𝜇= (9,806) − (3𝑥10−3 )(0,101)
18𝑥0,101 16
𝑁𝑠
𝜇 = 0,0073
𝑚2
17
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
b. Calcule la viscosidad dinámica y cinemática del fluido.
Viscosidad dinámica del fluido (𝝁)
𝑁𝑠
𝜇 = 0,0073
𝑚2
Viscosidad cinemática del fluido (𝝂)
Ecuación 4: Viscosidad cinemática
𝜇
𝜐=
𝜌
Donde:
• 𝜇: Viscosidad dinámica
• 𝜌: Densidad del fluido
0,0073
𝜐=
998,35
−6
𝑚2
𝜐 = 7,348𝑥10
𝑠
c. Calcule la fuerza de arrastre con la fórmula de Stokes u oseen según sea el caso.
Fuerza de arrastre según ecuación Oseen
Ecuación 5: Fuerza de arrastre de fricción
3𝑉𝑐𝑜𝑟𝑟
𝐹𝑑 = 3𝜋𝐷𝑆 𝑉𝑐𝑜𝑟𝑟 𝜇 (1 + )
16𝜇
Donde:
• DS: Diámetro de la esfera
• 𝑉𝑐𝑜𝑟𝑟 : Velocidad corregida
18
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
• 𝜇: Viscosidad dinámica
3𝑥0,101
𝐹𝑑 = 3𝜋(3𝑥10−3 )(0,101)(0,0073) (1 + )
16𝑥0,0073
𝐹𝑑 = 7,45𝑥10−5 𝑁
d. Calcule el número de Reynolds
Ecuación 6: Número de Reynolds
𝜌𝑓 𝑉𝑐𝑜𝑟𝑟 𝐷𝑠
𝑅𝑒 =
𝜇
Donde:
• 𝜌𝑓 : Densidad del fluido
• 𝑉𝑐𝑜𝑟𝑟 : Velocidad corregida
• DS: Diámetro de la esfera
• 𝜇: Viscosidad dinámica
(998,35)(0,101)(3𝑥10−3 )
𝑅𝑒 =
0,0073
𝑅𝑒 = 41,069
e. Calcule el coeficiente de arrastre y la fuerza de arrastre con la ecuación
experimental del arrastre.
Ecuación 7: Coeficiente de arrastre
0,5
24 3
𝐶𝑑 = (1 + 𝑅𝑒)
𝑅𝑒 16
Donde:
• Re: Número de Reynolds
19
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
0,5
24 3
𝐶𝑑 = (1 + 𝑥41,069)
41,069 16
𝐶𝑑 = 1.724
Ecuación 8: Fuerza de arrastre experimental
1
𝐹𝑑𝑥 = 𝜌 𝑉 2 𝑆𝐶𝑑
2 𝑓 𝑐𝑜𝑟𝑟
Donde:
• S: Superficie frontal
• 𝜌𝑓 : Densidad del fluido
• 𝑉𝑐𝑜𝑟𝑟 : Velocidad corregida
• Cd: Coeficiente de arrastre
1 2
0,003 2
𝐹𝑑𝑥 = (998,35)(0,101) 𝜋 ( ) (1,724)
2 2
𝐹𝑑𝑥 = 6,155 𝑥 10−5 𝑁
f. Determine el error encontrado con respecto a la viscosidad teórica. Si es mucho,
identifique las causas.
Ecuación 9: Porcentaje de error
𝑉𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜 − 𝑉𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙
%𝐸𝑟𝑟𝑜𝑟 = 𝑥100
𝑉𝑎𝑙𝑜𝑟 𝑡𝑒ó𝑟𝑖𝑐𝑜
De la tabla 2, se obtiene el valor teórico de la viscosidad del agua para una temperatura de
19°C
Donde:
20
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
• Valor teórico: 0,001027 Ns/m2
• Valor experimental: 0,0073 Ns/m2
0,0073 − 0,001027
%𝐸𝑟𝑟𝑜𝑟 = 𝑥100
0,0073
%𝐸𝑟𝑟𝑜𝑟 = 614,256%
g. ¿Cuándo se utilizan las ecuaciones de Stokes para determinar la viscosidad de un
fluido?
• La esfera es rígida.
• La esfera es pequeña en comparación con el volumen de líquido que pasa a través
del fluido que atraviesa.
• No hay deslizamiento entre la esfera y el fluido.
• Las fuerzas inerciales en las partículas de fluidos son muy pequeñas en
comparación con las fuerzas viscosas.
• Número de Reynolds: Muy bajo (menos de 0,1)
• Si la velocidad terminal Vt > La velocidad corregida (Vcorr.)
h. ¿Cuándo se utilizan las ecuaciones de Oseen para determinar la viscosidad de un
fluido?
• Se utiliza en lugar de las ecuaciones de Stokes para una mayor precisión cuando el
número de Reynolds está entre 0,2 y 5.
• Si la velocidad terminal (Vt) < La velocidad corregida (Vcorr.).
i. Elabore sendas gráficas de velocidad observada y velocidad corregida versus el
tiempo para cada uno de los datos de la tabla.
21
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
Ensayo Tiempo de arrastre (s) Velocidad (m/s)
1 10.91 0.092
2 11.38 0.088
3 11.15 0.090
4 11.44 0.087
5 11.29 0.089
Usando la ecuación de corrección de velocidad para cada una de las velocidades, se obtiene lo
siguiente:
𝐷𝑆 𝐷𝑆
𝑉𝑐𝑜𝑟𝑟 = 𝑉𝑚 (1 + 2.105𝑥 + 1.95𝑥 )
𝐷𝑃 𝑙
3𝑥10−3 3𝑥10−3
𝑉𝑐𝑜𝑟𝑟1 = 0.092 (1 + 2.105𝑥 + 1.95𝑥 ) = 0.104 𝑚/𝑠
51𝑥10−3 1
3𝑥10−3 3𝑥10−3
𝑉𝑐𝑜𝑟𝑟2 = 0.088 (1 + 2.105𝑥 + 1.95𝑥 ) = 0.099 𝑚/𝑠
51𝑥10−3 1
3𝑥10−3 3𝑥10−3
𝑉𝑐𝑜𝑟𝑟3 = 0.090 (1 + 2.105𝑥 + 1.95𝑥 ) = 0.101 𝑚/𝑠
51𝑥10−3 1
3𝑥10−3 3𝑥10−3
𝑉𝑐𝑜𝑟𝑟4 = 0.088 (1 + 2.105𝑥 + 1.95𝑥 ) = 0.099 𝑚/𝑠
51𝑥10−3 1
3𝑥10−3 3𝑥10−3
𝑉𝑐𝑜𝑟𝑟4 = 0.089 (1 + 2.105𝑥 + 1.95𝑥 ) = 0.100 𝑚/𝑠
51𝑥10−3 1
Ensayo Tiempo de arrastre (s) Velocidad (m/s) Vcorr (m/s)
1 10.91 0.092 0.104
2 11.38 0.088 0.099
3 11.15 0.090 0.101
4 11.44 0.087 0.099
5 11.29 0.089 0.100
22
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
Velocidad vs Tiempo
0.105
0.100
0.095
Velocidad (m/s)
0.090
0.085
0.080
0.075
10.91 11.38 11.15 11.44 11.29
Tiempo (s)
Velocidad Observada Velocidad corregida
Lineal (Velocidad Observada) Lineal (Velocidad corregida)
Ecuación lineal de la velocidad Observada: V=-0.008t+1.1791
Ecuación lineal de la velocidad corregida: Vcorr= -0.0091t+0.2023
j. Realice un comentario al pie de la gráfica del paso i.
En el gráfico se muestra que hay una gran margen de error entre la velocidad
observada y la velocidad corregida, esto puede deberse a diferentes factores:
• Las distancias recorridas por las esferas no fueron lineales en su totalidad.
• La esfera estuvo muy alejada del fluido al momento de soltarla.
• La vibración del tubo producto del contacto con la mano.
• Las pendientes de las 2 ecuaciones son similares.
• Las velocidades corregidas son mayores a las velocidades observadas.
23
Laboratorio 1 Mecánica de Fluidos
Viscosidad de un Fluido
8. CONCLUSIONES
➢ Se puede concluir que, dependiendo de la viscosidad del líquido, las partículas pueden
moverse más rápido en esta prueba dependiendo de su densidad.
➢ A medida que se incrementa la temperatura en el fluido (agua) disminuye su densidad.
➢ Al obtener el número de Reynolds nos damos cuenta que está por encima del rango normal
que debería tener el agua esto se debe posiblemente por no poseer tal vez un envase con el
diámetro necesario. También el asistente toca varias veces el tubo de ensayo produciendo
vibraciones en el agua y posiblemente varíe las velocidades tomadas. El asistente no utiliza
guantes y posiblemente la grasa de los dedos se adhiera a la esfera de nylon causando
variación de las velocidades.
COMENTARIOS:
➢ Esperamos, como estudiantes, que en un futuro próximo podamos experimentar el tema en un
laboratorio con todos los equipos adecuados para poder determinar datos y valores reales y así
reducir el porcentaje de error.
➢ Experimentar con más fluidos para poder comparar resultados.
9. BIBLIOGRAFIA
✓ 100000I78N - Mecánica de Fluidos Guía 1 - rev0001: Universidad Tecnología del
Perú
✓ García A. Fundamentos de Mecánica de Fluidos Editorial: Univ. Politécnica de
Valencia (2006)
24
