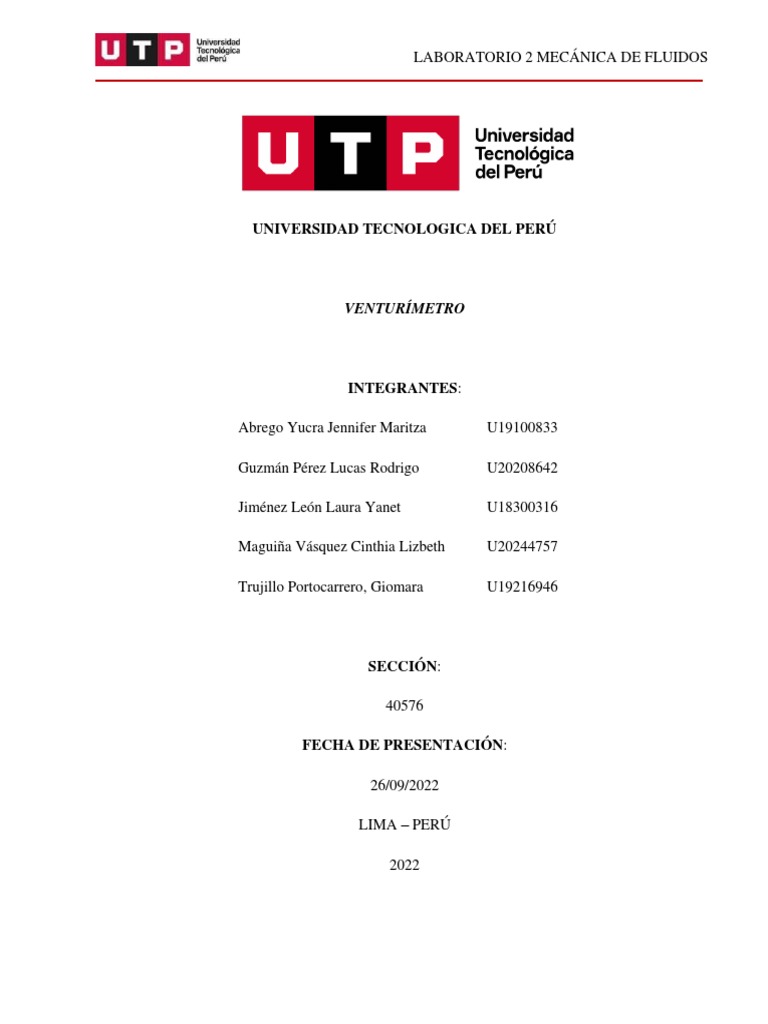

LABORATORIO 2 MECÁNICA DE FLUIDOS

UNIVERSIDAD TECNOLOGICA DEL PERÚ

VENTURÍMETRO

INTEGRANTES:

Abrego Yucra Jennifer Maritza U19100833

Guzmán Pérez Lucas Rodrigo U20208642

Jiménez León Laura Yanet U18300316

Maguiña Vásquez Cinthia Lizbeth U20244757

Trujillo Portocarrero, Giomara U19216946

SECCIÓN:

40576

FECHA DE PRESENTACIÓN:

26/09/2022

LIMA – PERÚ

2022
 LABORATORIO 2 MECÁNICA DE FLUIDOS

ÍNDICE
1. INTRODUCCIÓN .............................................................................................................. 1

2. OBJETIVOS ....................................................................................................................... 1

2.1. OBJETIVO GENERAL ............................................................................................... 1

2.2. OBJETIVOS ESPECÍFICOS ...................................................................................... 1

3. MARCO TEÓRICO ............................................................................................................ 2

3.1. La Ecuación de Continuidad ........................................................................................ 2

3.2. El Efecto Venturi y el Teorema de Bernoulli .............................................................. 3

4. EQUIPOS Y MATERIALES .............................................................................................. 9

5. PROCEDIMIENTO ............................................................................................................ 9

6. RESULTADOS Y ANÁLISIS .......................................................................................... 11

7. CONCLUSIONES ............................................................................................................ 19

8. REFERENCIAS ................................................................................................................ 19
 LABORATORIO 2 MECÁNICA DE FLUIDOS

ÍNDICE DE ILUSTRACIONES

Ilustración 1: Comportamiento del fluido y su canal ................................................................. 2

Ilustración 2: Demostración de la ecuación de continuidad ....................................................... 3

Ilustración 3: Condiciones ideales en el Venturímetro ............................................................... 4

Ilustración 4: Utilizando el gráfico para encontrar el coeficiente promedio (C) ........................ 7

 LABORATORIO 2 MECÁNICA DE FLUIDOS

1. INTRODUCCIÓN
La mecánica de fluidos es una rama de la física que usa diversas leyes de estática, dinámica
y termodinámica, tales como la ley de la conservación de masa y energía, para determinar
las diferentes propiedades, movimientos y comportamiento de los fluidos.

La importancia de este informe radica en comprender la variación que experimenta la

presión de un fluido a lo largo de una línea de corriente cuando este pasa a través de una
constricción en una tubería. Asimismo, permite conocer la energía sobre diferentes puntos
de un fluido, de tal manera que podamos determinar velocidades y alturas.

En el ensayo se hará uso del Venturímetro para determinar la caída de la presión en toda
su longitud, el cual emplea el principio de Bernoulli y el efecto Venturi para la explicación
de este. Para su realización se tendrá un banco hidráulico H1F y un Venturímetro H5, los
cuales estarán conectados mediante mangueras. Se registrarán las lecturas de los datos
suministrados y se aplicarán las ecuaciones correspondientes para calcular el coeficiente
promedio de descarga del Venturímetro.

2. OBJETIVOS
2.1.OBJETIVO GENERAL
Al final de la práctica el estudiante comprende la variación que experimenta la presión a lo
largo de una línea de corriente, de acuerdo con el principio de Bernoulli

2.2.OBJETIVOS ESPECÍFICOS
● Determinar el coeficiente promedio de descarga del Venturímetro.
● Determinar la caída de presión en toda la longitud del Venturímetro.
● Determinar el porcentaje de error entre las descargas reales y las descargas teóricas.

1
 LABORATORIO 2 MECÁNICA DE FLUIDOS

3. MARCO TEÓRICO
3.1.La Ecuación de Continuidad
Se relaciona directamente con la definición de conservación de la masa. Cuando algunas
de las propiedades de un fluido (densidad, volumen, velocidad) permanecen inalterables
en el tiempo entonces podemos considerar que es un flujo permanente e incompresible.

Ilustración 1: Comportamiento del fluido y su canal

Si consideramos un flujo permanente e incompresible, entonces podemos definir una zona

específica en la cual se cumplen estas condiciones denominado volumen de control
Definida esta zona podemos afirmar que se cumple la ecuación de continuidad la cual
establece que: «La sumatoria de toda la masa que ingresa tienen que ser igual a toda la
sumatoria de masa que sale»

Podemos afirmar entonces que:

También:

2
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Ilustración 2: Demostración de la ecuación de continuidad

3.2.El Efecto Venturi y el Teorema de Bernoulli

El efecto Venturi lleva el nombre del físico italiano: Giovanni Venturi del siglo XVIII. El
cual encontró que la presión de un fluido en movimiento cae cuando pasa a través de una
constricción en una tubería. Al mismo tiempo, un matemático holandés-suizo: Daniel
Bernoulli experimentó con la dinámica de fluidos, lo que condujo al principio de Bernoulli.
Este principio establece que un cambio en la velocidad del fluido está directamente
relacionado con un cambio en su presión (o energía potencial).

El principio de Bernoulli supone que el fluido no tiene viscosidad. Sin embargo, en

realidad, la mayoría de los fluidos tienen algún valor de viscosidad.

Para obedecer las leyes de dinámica de fluidos para un fluido incompresible, su velocidad
aumenta a medida que pasa a través de una constricción, conservando así la masa. Si el
flujo permanece constante, su presión debe disminuir, conservando así la energía.

La Figura 3 muestra un fluido incompresible que fluye a lo largo de una tubería

convergente divergente con tres tomas de presión. Un piezómetro mide la presión máxima
en la sección 1, el segundo mide la presión en la garganta (sección 2) y la tercera medida
de presión hacia abajo (sección 3). El área de la sección transversal en la sección de flujo
1 es a1 y en la sección de garganta 2 es a2. Cualquier otra sección arbitraria n sería an. Los
piezómetros en estas secciones registran h1, h2 y hn como se muestra
3
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Ilustración 3: Condiciones ideales en el Venturímetro

Asumiendo que no hay pérdida de energía a lo largo de la tubería, y que la velocidad y las
alturas piezométricas son constantes en las secciones transversales de cada una de las
secciones consideradas, entonces el teorema de Bernoulli establece que:

Donde u1, u2 y un son las velocidades de flujo a través de las secciones 1, 2 y n. La

ecuación de continuidad asume un flujo volumétrico constante (no la velocidad) a lo largo
de la tubería, por lo tanto:

Sustituyendo en la ecuación 1 para u1 desde la ecuación 2:

Y resolviendo esta ecuación para u2, conduce a:

4
 LABORATORIO 2 MECÁNICA DE FLUIDOS

de modo que el caudal de descarga volumétrica, de la ecuación (2) se convierte en:

El flujo en realidad pierde algo de energía entre las secciones 1 y 2, y la velocidad no es

absolutamente constante en ninguna de estas secciones. Por tanto, el valor medido de Q
siempre es ligeramente menor que el valor calculado de la teoría - ecuación (3). Para
permitir esto, la ecuación se convierte en:

Donde C es un factor de ajuste llamado coeficiente de descarga para el medidor, el cual se

puede encontrar experimentalmente. Su valor varía levemente de un medidor a otro e,
incluso para un medidor dado, puede variar ligeramente con la descarga, pero usualmente
está entre 0.92 a 0.99 para un medidor convergente-divergente (Venturi).

Encontrar el Coeficiente de Descarga (C)

La ecuación 4 se puede reorganizar para proporcionar lo siguiente:

5
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Como las dimensiones del Venturi (a1 y a2) y la gravedad (g) permanecen constantes, la
mitad de la ecuación puede simplificarse a una constante (k), de modo que:

Entonces:

por lo tanto:

Lo cual muestra una relación lineal entre flujo, coeficiente de flujo y la raíz cuadrada de la
diferencia de alturas.

Coeficiente promedio de descarga

De la ecuación 7, suponiendo que C y k permanecen constantes, el gráfico de √ℎ1 − ℎ2

versus Q (ver figura 5) debería producir resultados lineales. Luego puede usar el gradiente
inverso de los resultados para obtener un valor promedio que puede sustituir por el lado
derecho en la ecuación 7.

6
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Ilustración 4: Utilizando el gráfico para encontrar el coeficiente promedio (C)

Cálculos de presión adimensional De la ecuación de Bernoulli, la diferencia en alturas entre

cualquier punto y la presión de entrada se puede encontrar desde:

Para facilitar la comparación de los resultados reales con la teoría, debe convertir estos
términos en cálculos adimensionales. Para hacer esto, dividir entre (𝑢𝑢2⁄2𝑔𝑔) lo cual
proporcionará:

Utilizando la ecuación de continuidad (2) para sustituir las relaciones del área en lugar de
las relaciones de velocidad, esto se convierte en:

7
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Por lo tanto, calculando las razones de las áreas proporciona la diferencia de presiones
teóricos o "ideales" (adimensionales), también conocida como coeficiente de alturas
piezométricas ideales.

Y la distribución de presión real (adimensional), también conocida como diferencia de

alturas piezométricas reales, se encuentra como:

La ecuación de Bernoulli solo es válida para las siguientes consideraciones:

• Flujos incompresibles (ɣ=cte)

• Flujos permanentes

• Se consideran despreciables las pérdidas de energía por fricción

• Se aplica cuando no existen dispositivos mecánicos que agreguen o extraigan energía del
fluido

• Se desprecian la transferencia de calor entre el fluido y su entorno

• Es aplicable a una línea de corriente

8
 LABORATORIO 2 MECÁNICA DE FLUIDOS

4. EQUIPOS Y MATERIALES
Para el cálculo de las presiones estáticas en el laboratorio se utilizará:

● Agua
● Venturímetro H5
● Banco Hidráulico H1F
● Guantes
● Bata de laboratorio

Imagen referencial: Imagen referencial:

Venturímetro H5 Banco hidráulico H1F

5. PROCEDIMIENTO

1. Como primer paso, se colocará el Venturímetro H5 en la parte superior del banco

hidráulico H1F.
2. Luego, se deberá conectar la manguera de suministro del banco al lado izquierdo de
ingreso del medidor Venturi.

9
 LABORATORIO 2 MECÁNICA DE FLUIDOS

3. Posterior a ello, conectar la otra manguera al otro extremo derecho del medidor Venturi
y dirigirlo al gran orificio central del banco hidráulico.
4. Ahora, encienda el suministro del banco y permita que fluya el agua. Para limpiar el aire
de los tubos del manómetro, puede ser útil inclinar ligeramente el aparato o golpear
ligeramente
los tubos con el dedo.
5. Como siguiente paso, proceda al cierre la válvula de control de flujo del aparato. El aire
ahora quedará atrapado en las partes superiores del tubo del manómetro y el colector.
6. Proceda a abrir la válvula de aire tanto como para permitir que el agua suba
aproximadamente hasta la mitad de la escala del manómetro.
7. Luego, cierre la válvula de aire.
8. También, ajuste tanto el suministro del banco como las válvulas de control del aparato
para garantizar que se dé un flujo completo.
9. Luego, cree una tabla de resultados en blanco, similar a la Tabla 1.

ALTURAS O CARGAS PIEZOMETRICAS IDEALES (h) (mm)

Q Q Q Q Q Q Q Q Q Q
1 2 3 4 5 6 7 8 9 1

l l l l l l l l l 0

/ / / / / / / / / l/
s s s s s s s s s s

A (H1)

D
(Garga

10
 LABORATORIO 2 MECÁNICA DE FLUIDOS

nta)
(H2)

10. Observe todos los niveles de agua a pleno flujo.

11. Ahora reduzca ligeramente el caudal en el medidor usando la válvula y espere a que se
estabilice. Use el banco hidráulico para medir el flujo.
12. Registre las lecturas de presión y el caudal.
13. Recuerde convertir su flujo en flujo volumétrico de m3 /s
Repita el proceso para varios caudales cada vez más bajos hasta llegar a un flujo
mínimo.

6. RESULTADOS Y ANÁLISIS

TABLA 1: TOMA DE DATOS DE LAS ALTURAS CON RESPECTO A LOS

CAMBIOS DE CAUDAL

11
 LABORATORIO 2 MECÁNICA DE FLUIDOS

ALTURA EN METROS
Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Q9 Q10
(L/S) (L/S) (L/S) (L/S) (L/S) (L/S) (L/S) (L/S) (L/S) (L/S)
0.574 0.476 0.405 0.350 0.289 0.249 0.225 0.190 0.151 0.000
A (h1) 0.396 0.378 0.368 0.360 0.350 0.350 0.348 0.346 0.342 0.348
B 0.382 0.368 0.362 0.358 0.348 0.346 0.346 0.344 0.340 0.348
C 0.246 0.274 0.292 0.304 0.312 0.318 0.324 0.326 0.330 0.348
D
(Garganta) 0.039 0.132 0.190 0.224 0.258 0.278 0.292 0.302 0.314 0.347
h2
E 0.090 0.164 0.212 0.240 0.268 0.282 0.296 0.304 0.316 0.347
F 0.196 0.238 0.266 0.284 0.296 0.306 0.314 0.318 0.324 0.346
G 0.256 0.280 0.296 0.309 0.310 0.320 0.322 0.324 0.328 0.346
H 0.296 0.306 0.314 0.320 0.320 0.324 0.328 0.328 0.330 0.346
J 0.320 0.326 0.328 0.330 0.328 0.330 0.332 0.332 0.332 0.346
K 0.336 0.336 0.334 0.336 0.330 0.332 0.334 0.334 0.333 0.346
L 0.346 0.342 0.340 0.338 0.334 0.334 0.336 0.336 0.334 0.346

DATOS DEL VENTURIMETRO

12
 LABORATORIO 2 MECÁNICA DE FLUIDOS

TABLA 2: DISTRIBUCION IDEAL DE PRESIONES

AREA DE LA GARGANTA (a2)/ AREA CORRIENTE ERRIVA (a1) =

(a2/a1) = 0.378698225
(a2/a1)2= 0.143412346

DISTANCIA
A LO DIFERENCIA DE
LARGO PRESIONES
DEL GARGANTA ADIMENSIONALES
VENTURI DIAMETRO AREA/AREA IDEALES (a2/a1)2-
(mm) (m) AREA (m2) (a2/an) (a2/an)2 (a2/An)2
A
(corriente
arriba) (a1) 0 0.02600 0.00053093 0.378698225 0.143412346 0
B 20 0.02320 0.00042273 0.475624257 0.226218434 -0.082806088
C 32 0.01840 0.00026591 0.756143667 0.571753246 -0.4283409
D
(garganta)
(a2) 46 0.01600 0.00020106 1 1 -0.856587654
E 61 0.01679 0.00022141 0.90811024 0.824664209 -0.681251863
F 76 0.01847 0.00026793 0.750423066 0.563134777 -0.419722432
G 91 0.02016 0.00031921 0.629881582 0.396750808 -0.253338462
H 106 0.02184 0.00037462 0.536703833 0.288051005 -0.144638659
J 121 0.02353 0.00043485 0.462376881 0.21379238 -0.070380034
K 136 0.02521 0.00049916 0.402804463 0.162251436 -0.01883909
L 156 0.02600 0.00053093 0.378698225 0.143412346 0

TABLA 3 A: DISTRIBUCION REAL DE PRESIONES

CAUDAL Q1= 0.000574 m3/s

Velocidad u2= 2.85896702 m/2
u2*u2/(2g)= 0.41676996 m
h1 = 0.396

Distancia a lo Dif. de presiones

largo del venturi adimensionales reales
(mm) hn(m) hn-h1 en m (hn-h1)/(u2*u2/(2g))
A (corriente
arriba) (a1) 0 0.396 0.000 0
13
 LABORATORIO 2 MECÁNICA DE FLUIDOS

B 20 0.382 -0.014 -0.033591673

C 32 0.246 -0.150 -0.359910779
D (garganta)
(a2) 46 0.039 -0.357 -0.856587654
E 61 0.090 -0.306 -0.73421799
F 76 0.196 -0.200 -0.479881039
G 91 0.256 -0.140 -0.335916727
H 106 0.296 -0.100 -0.239940519
J 121 0.320 -0.076 -0.182354795
K 136 0.336 -0.060 -0.143964312
L 156 0.346 -0.050 -0.11997026

u=raíz(2 x g x (h1-h2)/1+ (a2/a1)2)

TABLA 3B: DISTRIBUCION REAL DE PRESIONES

CAUDAL Q3= 0.405 m3/s

velocidad u2= 2.01876161 m/2
u2*u2/(2g)= 0.20780127 m
h1 = 0.368

distancia a lo dif. De presiones

largo del adimensionales reales
venturi (mm) hn(m) hn-h1 en m (hn-h1)/(u2*u2/(2g))
A (corriente
arriba) (a1) 0 0.368 0.000 0
B 20 0.362 -0.006 -0.028873741
C 32 0.292 -0.076 -0.365734055
D (garganta)
(a2) 46 0.190 -0.178 -0.856587654
E 61 0.212 -0.156 -0.75071727
F 76 0.266 -0.102 -0.4908536
G 91 0.296 -0.072 -0.346484894
H 106 0.314 -0.054 -0.25986367
J 121 0.328 -0.040 -0.192491608
K 136 0.334 -0.034 -0.163617867
L 156 0.340 -0.028 -0.134744125

u=raíz(2 x g x (h1-h2)/1+ (a2/a1)2)

14
 LABORATORIO 2 MECÁNICA DE FLUIDOS

TABLA 4 :RELACIÓN ENTRE FLUJO Y LA DIFERENCIA DE LAS ALTURAS AL

CUADRADO

a1 0.00053093
a2 0.00020
a2/a1 0.37869822
(a2/a1)2 0.14341235
k 0.00096207

C=Q/(k*raiz(h1-h2))
k= a2*raiz(2*g/(1-(a2/a1)2)

flujo Q (m3/s) h1 h2 h1-h2 (m) (raíz(h1-h2)) C

0.0005740 0.3960000 0.0390000 0.3570000 0.5974948 0.9985548
0.0004760 0.3780000 0.1320000 0.2460000 0.4959839 0.9975473
0.0004050 0.3680000 0.1900000 0.1780000 0.4219005 0.9977899
0.0003500 0.3600000 0.2240000 0.1360000 0.3687818 0.9864900
0.0002890 0.3500000 0.2580000 0.0920000 0.3033150 0.9903713
0.0002490 0.3500000 0.2780000 0.0720000 0.2683282 0.9645555
0.0002250 0.3480000 0.2920000 0.0560000 0.2366432 0.9882859
0.0001900 0.3460000 0.3020000 0.0440000 0.2097618 0.9415023
0.0001510 0.3420000 0.3140000 0.0280000 0.1673320 0.9379767
0.0000000 0.3480000 0.3470000 0.0010000 0.0316228 0.0000000

El coeficiente de descarga C se encuentra dentro del rango de 0.92 a 1.00

Cprom= 1/(k*m)

m = 1036 de la ecuación y=1036x+0.0212

La gradiente se aproxima a 1100 la línea de tendencia no pasa por el origen y se debe al

error en tomar los datos por las fluctuaciones del caudalímetro

Cprom= 1.00330816

15
 LABORATORIO 2 MECÁNICA DE FLUIDOS

0.7000000 Grafico raíz(h1-h2) versus el flujo Q

0.6000000

0.5000000

0.4000000
raíz(h1-h2)

raiz(h1-h2)/Q
0.3000000
Lineal (raiz(h1-h2)/Q)

0.2000000

0.1000000

0.0000000
0.0000000 0.0001000 0.0002000 0.0003000 0.0004000 0.0005000 0.0006000 0.0007000
Q (m/s)

TABLA 5. CALIBRACIÓN DEL VENTURIMETRO

K= 0.00096207
C(promedio)= 1.00330816

Utilizando la ecuación 6 de la guía del laboratorio

Q=C x k x raíz(h1-h2)

16
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Caudal Real Caudal calculado

(m3/s) (raíz(h1-h2)) (m3/s) Error (%)
0.0005740 0.59749477 0.00057673 -0.4760285
0.0004760 0.495983871 0.00047875 -0.5775021
0.0004050 0.421900462 0.00040724 -0.5530440
0.0003500 0.368781778 0.00035597 -1.7048478
0.0002890 0.303315018 0.00029278 -1.3062677
0.0002490 0.268328157 0.000259 -4.0176758
0.0002250 0.236643191 0.00022842 -1.5200306
0.0001900 0.20976177 0.00020247 -6.5646056
0.0001510 0.167332005 0.00016152 -6.9651521
0.0000000 0.031622777 3.0524E-05

Grafica coeficiente de descarga versus caudal

Flujo Q (m3/s) C
0.000574 0.99855476
0.000476 0.99754731
0.000405 0.99778994
0.00035 0.98649001
0.000289 0.99037126
0.000249 0.96455545
0.000225 0.98828591
0.00019 0.94150225
0.000151 0.93797666
0 0

Coeficiente de descarga versus caudal

Coeficiente de descarga C

1.02
y = 135.39x + 0.9344
1
0.98
0.96
0.94
0.92
0 0.0001 0.0002 0.0003 0.0004 0.0005 0.0006 0.0007
Caudal (m3/s)

17
 LABORATORIO 2 MECÁNICA DE FLUIDOS

• El coeficiente de descarga se encuentra dentro del rango de 0.92 a 1.00 tener en cuenta
que el caudalímetro es un valor que fluctúa es por este motivo las diferencias en los
valores de C coeficiente de descarga
• Este grafico resulta de los datos correspondientes a la tabla 2, tabla 3a y tabla 3b.
• Tabla 2 es distribución de presiones ideales. Tabla 3a es distribución de presiones reales
con Q1. Tabla 3b distribución de presiones reales con Q3

Resultado de distribución de presiones

0.1

0
0 50 100 150 200
-0.1
Presiones adimensionales

-0.2

-0.3

ideal
-0.4
Q1
-0.5
Q3
-0.6

-0.7

-0.8

-0.9

-1
Distancia a lo largo del tubo venturi (mm)

18
 LABORATORIO 2 MECÁNICA DE FLUIDOS

• Las presiones reales difieren de las ideales porque fluctúa levemente el caudal del
equipo venturi H5.

• Por la viscosidad los puntos finales difieren de las presiones Ideales y las pérdidas de
energía.

7. CONCLUSIONES
• Se determina las presiones reales difieren de las ideales porque fluctúa levemente el
caudal del equipo Venturi H5.
• Por la viscosidad y en los puntos finales difieren de las presiones Ideales con las reales
por las pérdidas de energía producidas por el rozamiento entre el agua y las paredes
de la tubería.
• Se determino que a mayor velocidad la presión es menor.
• Se comprobó que para este tipo de sistemas es importante la ecuación de principio de
continuidad y de Bernoulli.

8. REFERENCIAS
Abuchar Curi, A., Coronado Hernández, Ó. E., & Julio Rada, F. E. (2016). Guía del Curso
Mecánica de Fluidos. Universidad Tecnológica de Bolívar. Obtenido de
https://hdl.handle.net/20.500.12585/9574

19
 LABORATORIO 2 MECÁNICA DE FLUIDOS

Dirección de Tecnologías para el Aprendizaje. (4 de Julio de 2020). MECÁNICA DE FLUÍDOS

Caída de presión mediante el venturímetro. Obtenido de
https://www.youtube.com/watch?v=l6uvp8R0ViM

Lara Ruiz, M. y. (2016). Montaje y calibración de un medidor de flujo: Venturímetro.

Universidad de Cartagena. Obtenido de
https://repositorio.unicartagena.edu.co/handle/11227/10130

Martín Domingo, A. (2011). Apuntes de Mecánicas de Fluidos. Madrid: Universidad

Politécnica de Madrid. Obtenido de https://oa.upm.es/6934/1/amd-apuntes-fluidos.pdf

PEÑALOZA PEÑALOZA, T. R., & BARREA DE LA CRUZ, H. A. (2020). GUÍA N° 2 –

VENTURÍMETRO. Lima: UTP.

20
