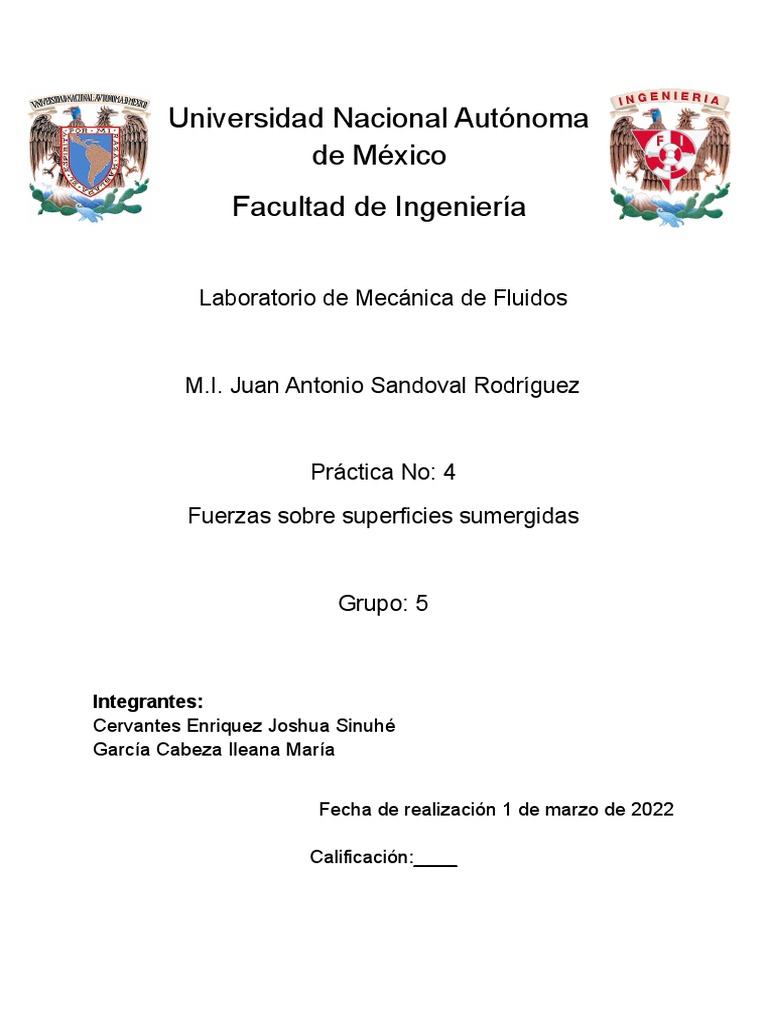

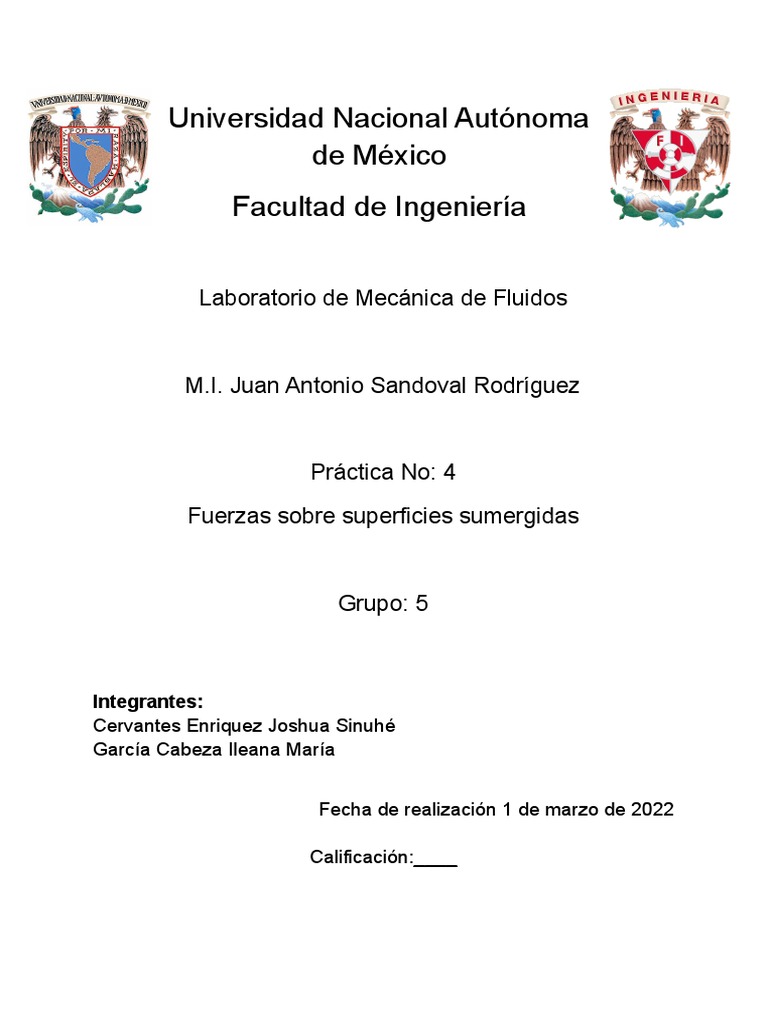

Universidad Nacional Autónoma

de México
Facultad de Ingeniería

Laboratorio de Mecánica de Fluidos

M.I. Juan Antonio Sandoval Rodríguez

Práctica No: 4
Fuerzas sobre superficies sumergidas

Grupo: 5

Integrantes:
Cervantes Enriquez Joshua Sinuhé
García Cabeza Ileana María

Fecha de realización 1 de marzo de 2022

Calificación:____
OBJETIVOS

● Localizar el centro de presión de una superficie sumergida parcial y

totalmente.

MARCO TEÓRICO

El diseño de estructuras de contención requiere el cálculo de las fuerzas

hidrostáticas sobre las superficies adyacentes al fluido. Estas fuerzas están
relacionadas con el efecto del peso del fluido sobre las superficies que lo contienen.
Por ejemplo, un depósito con una base plana y horizontal de área A que contenga
una altura H de agua soportará una fuerza vertical hacia abajo igual a F = γHA,
donde γ es el peso específico del agua. Si la superficie no es horizontal, se
requerirían cálculos adicionales para determinar las componentes de la fuerza
hidrostática.

Si despreciamos las variaciones en la densidad del fluido, la ecuación de la

hidrostática nos dice que la presión sobre cualquier superficie sumergida varía
linealmente con la profundidad. El caso de una superficie plana es análogo al
problema de flexión y compresión combinadas en resistencia de materiales, ya que
en ambos se presenta una distribución lineal de esfuerzos. El problema hidrostático
se reduce pues, a fórmulas simples que atañen al centroide o centro de gravedad y
a los momentos de inercia de la sección plana.

Por ejemplo, la fuerza total en una pared plana vertical sumergida, es igual a la
presión aplicada en el centroide de la pared multiplicada por el área total de la
misma. Sin embargo, para equilibrar la contribución del momento de flexión
producido por la distribución de fuerzas de presión ejercidas sobre toda la superficie
de la pared, la línea de acción de la fuerza resultante no pasa por el centroide sino
debajo de éste, hacia la zona de presiones más elevadas. A este punto de la pared
en donde se aplica la fuerza resultante se le conoce como Centro de Presión.

EQUIPO Y MATERIAL

● Aparato para simular una compuerta que se va sumergiendo

● Porta pesas y masas estándar.
● Flexómetro

DESARROLLO

● Nivelar la base del equipo variando la altura de los soportes en sus esquinas.
Es importante hacer esto antes de agregar agua al dispositivo.
 ● Equilibrar el vástago de la compuerta con la horizontal, en un extremo debe
colocarse el portapesas y en el otro se modifica la distancia entre las masas y
el apoyo.
● Medir la longitud del vástago (L) y las dimensiones de la compuerta (B y D).
● Agregar una masa de 20 gr, lo cual desnivelará la horizontal lograda en el
punto anterior.
● Se va llenando el depósito con agua hasta recuperar la horizontal del vástago
de la compuerta.
● Se registra el valor de la masa utilizada.
● Se miden las distancias H,d, h’, h’’ y h (revisar diagramas).
● Se repiten los puntos del 4. al 7. hasta alcanzar una masa de 400 gr.

Inmersión Parcial

Inmersión Total

RESULTADOS

L= 0.29 [m], H=0.2 [m], B=0.07 [m]

Inmersión parcial

masa [g] h" experimental h' experimental ℎ H d

20 0.2114 0.0009 0.0860 0.2 0.0280

40 0.2071 0.0027 0.0800 0.2 0.0400

60 0.1989 0.0056 0.0750 0.2 0.0500

80 0.1841 0.0103 0.0700 0.2 0.0600

100 0.1846 0.0151 0.0665 0.2 0.0670

120 0.1972 0.0185 0.0645 0.2 0.0710

140 0.1907 0.0259 0.0610 0.2 0.0780

160 0.1835 0.0356 0.0575 0.2 0.0850

180 0.1801 0.0461 0.0545 0.2 0.0910

200 0.1836 0.0544 0.0525 0.2 0.0950

220 0.1823 0.0667 0.0500 0.2 0.1000

Tabla 1. Datos de inmersión parcial

Inmersión total

m [g] h" experimental h' experimental ℎ H d

240 0.1657 0.0986 0.045 0.2 0.11

260 0.1608 0.1286 0.0415 0.2 0.117

280 0.1634 0.1495 0.0395 0.2 0.121

300 0.1635 0.1802 0.037 0.2 0.126

320 0.1637 0.2172 0.0345 0.2 0.131

340 0.1601 0.2826 0.031 0.2 0.138

360 0.1621 0.3291 0.029 0.2 0.142

380 0.1606 0.4156 0.026 0.2 0.148

400 0.1625 0.4878 0.024 0.2 0.152

Tabla 2. Datos de inmersión total.

Análisis de datos

F [N] h"teo h"

experimental

0.26836 0.19067 0.21137

0.54768 0.18667 0.20714

0.85575 0.18333 0.19886

1.23228 0.18000 0.18413

1.53658 0.17767 0.18458

1.72553 0.17633 0.19724

2.08255 0.17400 0.19066

2.47312 0.17167 0.18349

2.83459 0.16967 0.18010

3.08926 0.16833 0.18362

3.42300 0.16667 0.18229

Tabla 3. Fuerza, teórica y experimental de inmersión parcial.

F [N] h"teo h"

experimental

4.10760 0.16389 0.16571

4.58682 0.16244 0.16077

4.86066 0.16174 0.16338

5.20296 0.16096 0.16353

5.54526 0.16029 0.16367

6.02448 0.15947 0.16006

6.29832 0.15906 0.16211

6.70908 0.15850 0.16064

6.98292 0.15817 0.16246

Tabla 4. Fuerza, h” teórica y experimental de inmersión total

Inmersión parcial

Figura 1. Gráfica de la h’’ teórica vs profundidad de inmersión.

Figura 2. Gráfica de la h’’ experimental vs profundidad de inmersión.

Inmersión total

Figura 3. Gráfica de la h’’ teórica vs profundidad de inmersión.

Figura 4. Gráfica de la h’’ experimental vs profundidad de inmersión.

Memoria de cálculo

Inmersión Parcial
2
ρ𝑔𝐵𝑑
𝑓= 2

3
Donde ρ = 1000 [𝑘𝑔/𝑚 ] y g=9.78

2𝑚𝐿
ℎ"𝑒𝑥𝑝 = 2
ρ𝐵𝑑

3
𝐵𝑑
3
ℎ´ =
𝐵𝐷ℎ

Donde D=0.1 [m]

𝑑
ℎ= 𝐷 − 2

𝑑
ℎ"𝑡𝑒ó𝑟𝑖𝑐𝑎 = 𝐻 − 3

Inmersión total

𝐷
𝑓 = ρ𝑔𝐵𝐷(𝑑 − 2
)

3
Donde ρ = 1000 [𝑘𝑔/𝑚 ] y g=9.78 y D=0.1 [m]

𝑚𝐿
ℎ"𝑒𝑥𝑝 = 𝐷
ρ𝐵𝐷(𝑑− 2 )

3
𝐵𝑑
3
ℎ´ =
𝐵𝑎ℎ

𝑑
ℎ= 𝐷 − 2

2
𝐷 𝐷 2
12
+(𝑑− 2 )
ℎ"𝑡𝑒ó𝑟𝑖𝑐𝑎 = 𝐷 +𝐻−𝑑
𝑑− 2
CUESTIONARIO

1.- Definir centro de gravedad y centro de presiones.

Centro de gravedad: el centro de gravedad de un cuerpo, es el punto respecto al

cual las fuerzas que la gravedad ejerce sobre los diferentes puntos materiales que
constituyen el cuerpo producen un momento resultante nulo.
Centro de presiones: Se denomina centro de presión de un cuerpo, al punto sobre el
cual se debe aplicar la resultante de todas las fuerzas ejercidas por el campo de
presiones sobre ese cuerpo para que el efecto de la resultante sea igual a la suma
de los efectos de las presiones.

2.- ¿A qué se debe que el centro de presiones siempre se encuentra por

debajo del centro de gravedad en una superficie sumergida?

Para equilibrar la contribución del momento de flexión producido por la distribución

de fuerzas de presión ejercidas sobre toda la superficie.

3.- ¿Cómo es la distribución de fuerzas si la superficie es plana?

La fuerza que actúa sobre una superficie plana en un fluido es igual a la presión que
hay en el centro de esta.

4.- ¿Cómo será la distribución de fuerzas si la superficie es curva?

La fuerza resultante sobre una superficie curva se calcula más fácilmente

separándose en componentes horizontales y verticales. La componente horizontal
de la fuerza sobre una superficie curva es igual a la fuerza sobre el área del plano
formado por la proyección de la superficie curva sobre un plano vertical normal a la
componente. La componente vertical es igual en magnitud y dirección al peso de la
columna entera de fluido, tanto líquido como atmosférico sobre la superficie curva.

5.- Comentar acerca de la variación del empuje con la profundidad.

En los resultados obtenidos se observa que el empuje hidrostático incrementa a

medida que la presión varía conforme a la profundidad a la cual se va sometiendo el
objeto. Con base en los resultados obtenidos se pudo observar que a medida que
se incrementa la profundidad, el empuje hidrostático también lo hace, lo que quiere
decir que son directamente proporcionales.
6.- Comentar y explicar cualquier discrepancia entre los resultados del
experimento y los teóricos, con respecto a la profundidad del centro de
presión.

Las diferencias pueden deberse a los errores de medición y error de paralaje.

CONCLUSIONES

Cervantes Enriquez Joshua Sinuhé

Con base en lo observado durante el experimento y los videos presentados, se pudo

observar que a medida que aumenta la profundidad, también aumenta el empuje
hidrostático. Esto es debido principalmente al principio de Arquímedes, el cual dice
que todo cuerpo sumergido experimenta una fuerza ascendente llamada empuje, y
dicho principio fue el que pudimos observar durante la práctica.

Garcia Cabeza Ileana Maria

La práctica cumple con el objetivo planteado, localizar el centro de presión de una

superficie sumergida parcial y totalmente, si bien en la práctica se tuvieron errores
en cuanto a la medición, entendemos que es debido a cómo manejamos el aparato
para simular una compuerta que se va sumergiendo y la falta de precisión que
tuvimos al tomar las medidas, pues un milímetro si varía el resultado. Sin embargo,
nos llevamos no solo la agilidad para el manejo de este aparato, sino tambien los
conceptos asimilados.

REFERENCIAS

● STREETER,Victor y Wylie E, Benjamín Mecánica de fluidos México McGraw

Hill, 2004
