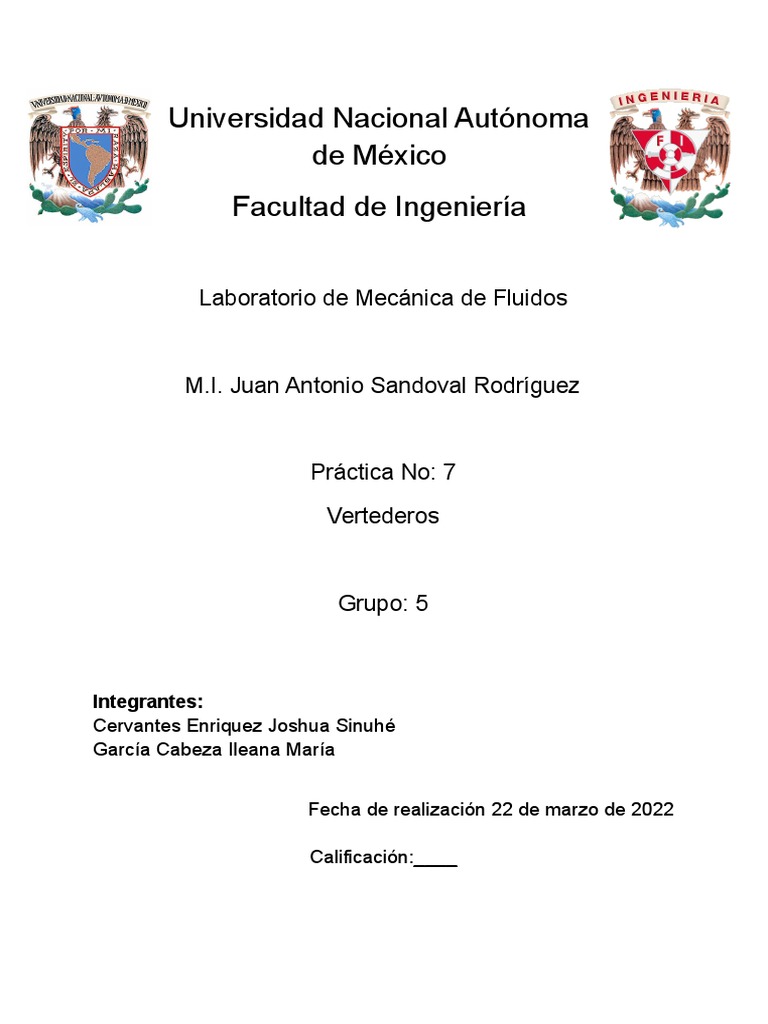

Universidad Nacional Autónoma

de México
Facultad de Ingeniería

Laboratorio de Mecánica de Fluidos

M.I. Juan Antonio Sandoval Rodríguez

Práctica No: 7
Vertederos

Grupo: 5

Integrantes:
Cervantes Enriquez Joshua Sinuhé
García Cabeza Ileana María

Fecha de realización 22 de marzo de 2022

Calificación:____
OBJETIVOS

● Analizar medir el gasto y el gasto teórico de agua que circula por un canal.
● Obtener el coeficiente de descarga de un medidor de flujo por obstrucción.
● Identificar las aplicaciones de un vertedero de acuerdo a su tipo (pared
delgada y pared ancha).

MARCO TEÓRICO

La determinación del caudal se realiza para diversos fines: sistemas de

abastecimiento de agua, obras de riego, estudios de drenajes, instalaciones
hidroeléctricas, etc. La medición del agua resulta de la necesidad de brindar mayor
control sobre su uso y distribución. Con ese propósito se han desarrollado diferentes
dispositivos que utilizan diferentes principios mecánicos o físicos.

En el caso de los canales abiertos, los medidores por obstrucción al paso del fluido
son llamados vertederos y ofrecen las siguientes ventajas en la medición del agua:

• Construcción sencilla
• No son obstruidos por materiales que flotan en el agua.
• Su duración es relativamente larga.

Aunque existen diferentes clasificaciones de acuerdo a su forma o características, si

se considera solamente su espesor pueden agruparse en dos grupos solamente:
pared delgada y pared gruesa (con espesor 0.66 altura de la carga).

Los vertederos de pared delgada son construidos con una hoja de metal u otro
material de pequeño espesor, de tal manera que el chorro salte conforme deja la
cara aguas arriba del vertedero.
Un vertedero es considerado de pared ancha, cuando su borde horizontal es
suficientemente grueso para que en la vena adherente se establezca el paralelismo
de los filetes.

Para cualquiera de ellos, el medidor de altura de la carga debe colocarse a una

distancia mayor o igual a 4 veces su altura para que no se vea afectado por la curva
de descenso del agua a medida que se acerca a la misma.

EQUIPO Y MATERIAL

● Agua.
● Unidad de demostración de medidores de flujo.
● Vertedero de pared delgada rectangular.
● Vertederos de pared ancha: rectangular y triangular.
● Canal adicional.
● Desarmador y llaves.
● Dispositivo medidor de alturas.
● Flexómetro.
● Cronómetro.

DESARROLLO

1. Medir dimensiones de los vertederos a utilizar (alto - H y ancho - b)

2. Colocar el vertedero en el canal mediante los tornillos que lleva o insertarlo al

fondo del canal; tal es caso de los vertederos de pared ancha que requieren
la instalación de un canal para poder ser utilizados en el equipo. Se
recomienda empezar con el vertedero de pared delgada porque puede medir
una menor cantidad de gasto.

3. Encontrar la posición cero para el medidor de alturas de acuerdo al vertedero

utilizado, la cual corresponde a la altura a partir de la cual el agua puede
empezar a pasar, ya sea por un área específica (vertedero de pared delgada)
o sobre el medidor (vertedero de pared ancha).
 4. Encender la bomba del equipo para lograr un caudal.

5. Controlar el caudal con la válvula antes de la tina.

6. Medir la altura Y aguas arriba donde se tiene la condición de V1 = 0.

7. Medir Qreal mediante el volumen acumulado en la tina durante cierto tiempo.

8. Incrementar el caudal abriendo la válvula antes de la tina para después

repetir el punto anterior un mínimo de 5 veces.

9. Colocar otro vertedero y repetir los pasos anteriores.

Después de emplear todos los vertederos, apagar la bomba del equipo y retirar
todos los elementos utilizados en el equipo: canal adicional, vertedero, y medidor de
alturas.

DATOS
Vertedero de Pared Gruesa
𝑏 = 0. 098 [𝑚]
Vertedero de Pared Delgada Rectangular
𝑏 = 0. 05 [𝑚]
Vertedero Pared Delgada Triangular
θ = 90°

Vertedero de Pared Gruesa

Válvula h[m] Qr [L/s]

1 0.056 2.277

4/5 0.052 1.966

3/5 0.048 1.658

2/5 0.039 1.115

1/5 0.031 0.825

Tabla 1. Vertedero de Pared Gruesa.
 Vertedero de Pared Delgada Rectangular

Válvula h[m] Qr [L/s]

1 0.075 1.776

4/5 0.064 1.43

3/5 0.061 1.276

2/5 0.052 1.01

1/5 0.048 0.895

Tabla 2.Vertedero de Pared Delgada Rectangular.

Vertedero Pared Delgada Triangular

Válvula h[m] Qr [L/s]

1 0.037 0.35

4/5 0.033 0.256

3/5 0.031 0.205

2/5 0.029 0.181

1/5 0.024 0.107

Tabla 3. Vertedero de Pared Delgada Triangular.S

RESULTADOS

Vertedero de Pared Gruesa

Válvula h[m] Qr [L/s] QT [L/s] Cc

1 0.056 2.277 2.214 1.03

4/5 0.052 1.966 1.981 0.99

3/5 0.048 1.658 1.757 0.94

2/5 0.039 1.115 1.287 0.87

1/5 0.031 0.825 0.912 0.90

Tabla 4. Resultados Vertedero de Pared Gruesa.
 Vertedero de Pared Delgada Rectangular

Válvula h[m] Qr [L/s] QT [L/s] Cc

1 0.075 1.776 3.028 0.59

4/5 0.064 1.43 2.387 0.60

3/5 0.061 1.276 2.221 0.57

2/5 0.052 1.01 1.748 0.58

1/5 0.048 0.895 1.550 0.58

Tabla 5. Resultados Vertedero de Pared Delgada Rectangular.

Vertedero Pared Delgada Triangular

Válvula h[m] Qr [L/s] QT [L/s] Cc

1 0.037 0.35 0.621 0.56

4/5 0.033 0.256 0.467 0.55

3/5 0.031 0.205 0.399 0.51

2/5 0.029 0.181 0.338 0.54

1/5 0.024 0.107 0.210 0.51

Tabla 6.Resultados Vertedero de Pared Delgada Triangular
GRÁFICAS

Gráfica 1. CC vs Qt [L/s] para el vertedero de Pared Gruesa.

Gráfica 2. CC vs Qt [L/s] para el vertedero de Pared Delgada Rectangular.

 Gráfica 3. CC vs Qt [L/s] para el vertedero de Pared Delgada Triangular.

MEMORIA DE CÁLCULO

Metros cúbicos a litros

3
1 [𝑚 ] = 1000 [𝐿]

Vertedero de Pared Gruesa

3
2
𝑄𝑇 = 1. 705𝑏ℎ

Vertedero de Pared Delgada Rectangular

3
2𝑏
𝑄𝑇 = 3
ℎ 2 2𝑔

Vertedero de Pared Delgada Triangular

5

𝑄𝑇 =
8
15
ℎ 2 2𝑔 𝑇𝑎𝑛 ( )
θ
2

Realizando los cálculos en Excel

CUESTIONARIO

1. ¿Cuál es el principio de funcionamiento de los vertederos y en qué se

diferencian de los medidores de flujo en conductos cerrados?

Un vertedero es un dique o pared que presenta una escotadura de forma

regular, a través de la cual fluye una corriente líquida. El vertedero intercepta
la corriente, causando una elevación del nivel del agua arriba, y se emplea
para controlar niveles (vertederos de rebose) y/o para medir caudales
(vertederos de medida). Se sabe que en los medidores de flujo cerrado la
cantidad de flujo que entra y está a su vez, es la misma que sale, además, se
busca calcular la velocidad del fluido.

2. ¿Cuándo se utilizan los vertederos de pared delgada y cuándo los de

pared gruesa?

Los vertederos de pared delgada sirven para medir caudales con gran
precisión, y los de pared gruesa, como integrantes de una presa u otra
estructura hidráulica, se utilizan para controlar niveles, aunque también se
pueden instrumentar como medidores de caudales.

3. ¿Tiene lo anterior algo que ver con la velocidad de flujo?

Sí, porque a mayor velocidad del flujo podemos medir con mayor facilidad el
caudal que pasa por el vertedero.

4. ¿Qué es un limnímetro y para qué se utiliza?

El limnímetro consiste en un instrumento que mide las variaciones del nivel

de la superficie del agua y cuyo resultado se transmite a un dispositivo de
lectura o de registro utilizado en lagos, ríos o depósitos en el ámbito de la
hidrología.

5. Menciona y explica una aplicación real de los vertederos.

En una presa se denomina vertedero a la parte de la estructura que permite

la evacuación de las aguas, ya sea en forma habitual o para controlar el nivel
del reservorio de agua. Generalmente se descargan las aguas próximas a la
superficie libre del embalse, en contraposición de la descarga de fondo, la
que permite la salida controlada de aguas de los estratos profundos del
embalse.
CONCLUSIONES

Cervantes Enriquez Joshua Sinuhé

Al finalizar la práctica podemos observar que los vertederos rectangulares se usan

para medir caudales grandes, mientras que los triangulares para medir caudales
pequeños. Otra función que pensamos que tienen los vertederos es evitar que el
nivel del agua suba y así garantizar la seguridad de la estructura hidráulica.

Garcia Cabeza Ileana Maria

Considero que la práctica cumple con los objetivos de analizar y medir el gasto y el
gasto teórico de agua que circula por un canal, así como obtener el coeficiente de
descarga de un medidor de flujo por obstrucción al realizar las actividades
correspondientes. Durante el desarrollo de la práctica, pudimos observar los
distintos comportamientos de los vertederos, y entender el uso de dichos. Los datos
obtenidos, al menos en el vertedero de pared gruesa, son bastante buenos y con un
Cc cercano al 1.

REFERENCIAS

● Bergman, T. L., Incropera, F. P., DeWitt, D. P., & Lavine, A. S. (2011).

Fundamentals of heat and mass transfer. John Wiley & Sons.

● Cengel, Y. A., Boles, M. A., & Buesa, I. A. (2006). Termodinámica (Vol. 10).
São Paulo: McGraw-Hill.

● Schetz, J. A., & Fuhs, A. E. (Eds.). (1999). Fundamentals of fluid mechanics.

John Wiley & Sons.
