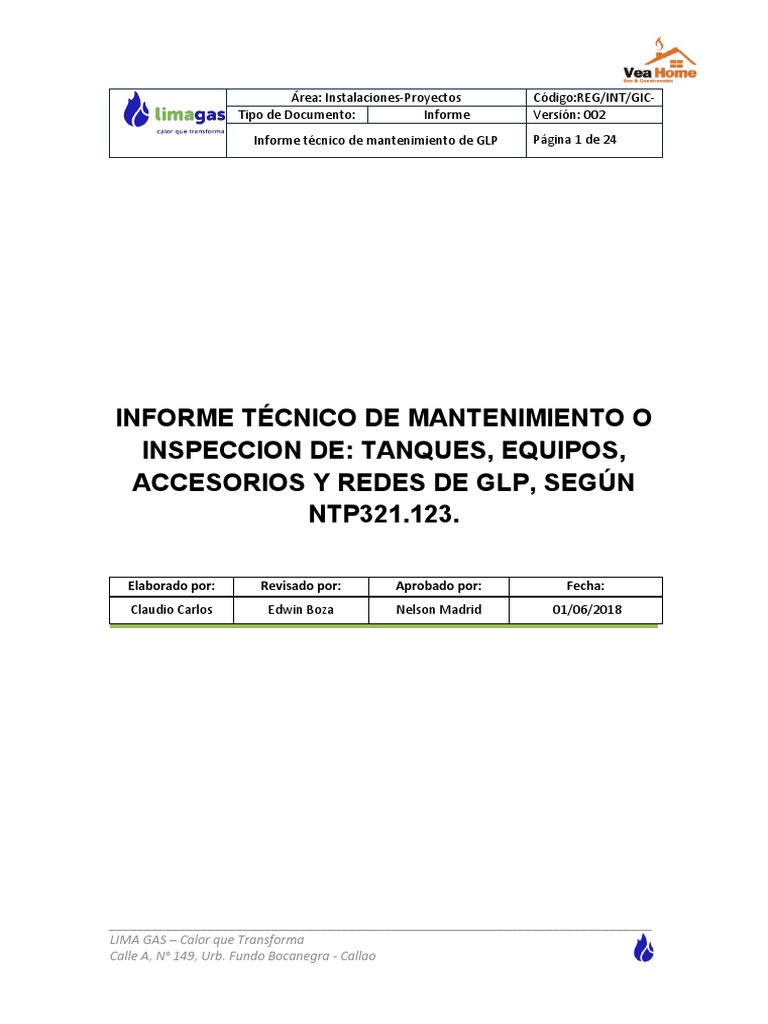

Área: Instalaciones-Proyectos Código:REG/INT/GIC-

Tipo de Documento: Informe Versión: 002

Informe técnico de mantenimiento de GLP Página 1 de 24

INFORME TÉCNICO DE MANTENIMIENTO O

INSPECCION DE: TANQUES, EQUIPOS,
ACCESORIOS Y REDES DE GLP, SEGÚN
NTP321.123.

Elaborado por: Revisado por: Aprobado por: Fecha:

Claudio Carlos Edwin Boza Nelson Madrid  01/06/2018

_____________________________________________________________________________
LIMA GAS – Calor que Transforma
Calle A, N° 149, Urb. Fundo Bocanegra - Callao
 INFORME DE MANTENIMIENTO

I. INTRODUCCIÓN

En el presente informe técnico se detallará el mantenimiento de tanques, equipos,

accesorios y redes de GLP que tiene cada instalación y su debido cumplimiento con la NTP
321.123, para ello disponemos de experiencia y amplio conocimiento acerca del proceso
de instalación de GLP y la norma mencionada.

El mantenimiento permite operar con la debida seguridad y exigencia que nos demanda la
industria de GLP tanto en su manipulación como almacenamiento.

II. OBJETIVOS

OBJETIVO PRINCIPAL:

- Establecer una metodología única del informe técnico de mantenimiento de tanques,

equipos, accesorios y redes de GLP desarrollada por la empresa Lima Gas S.A.
respetando la norma NTP321.123.

OBJETIVO SECUNDARIO:

- Alargar la vida útil de las instalaciones de GLP

- Cumplir con marcos normativos de seguridad
- Cumplir con la Normativa de NTP 321.123
- Buen servicio de operatividad

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

III. DATOS GENERALES

Empresa / Cliente : GSJ PASTICCERE S.A.C.

Razón Social : GSJ PASTICCERE S.A.C.
Ruc / DNI : 20602465153
Dirección : AV. REDUCTO N° 938 Teléfono :
Distrito : MIRAFLORES Ciudad : LIMA
Fecha : 04//08/2022

Jefe del Personal Técnico (Responsable):

- CORONEL PRADA LIDIO JEREMY

- PINTO QUISPE RAMIRO HENRY

Tipo de Mantenimiento: 1. Correctivo. 2. Preventivo. X

CUADRO DE DATOS DEL TANQUE DE GLP

Capacidad Ubicación
Ítem Sistema de Año Serie
(Galones) llenado

120 AEREO TRINITY 2018 M1843663

1

VAPORIZADOR
Capacidad Tipo Aéreo
Ítem Marca Año Serie
(Galones) Soterrado

NO EXISTE NO EXISTE NO EXISTE NO EXISTE NO EXISTE

1

IV. ANÁLISIS DEL MANTENIMIENTO

Mantenimiento Preventivo: X Mantenimiento de inspección: X

El presente mantenimiento se realizó con aprobación y autorización de Lima Gas.

Actividades Importantes desarrolladas en el Mantenimiento de las instalaciones de GLP

Análisis
Ítem Revisión de Actividades
Si No N.A Observaciones
1 Revisión e Inspección del Tanque de GLP X
2 Revisión de Instalación de Líneas GLP. X
Toma de Datos de Manómetros del tanque
3 X
de la línea.
4 Observaciones Visuales, X

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

5 Ruidos Extraños, Vibraciones Extrañas X

6 Fugas en Líneas de GLP. X
Estado de Pintura en la superficie de la
7 X
Instalación.
8 Revisión de Stickers (Logotipo Lima Gas) X
9 Señalización de Vías de Emergencia X
10 Presenta Congelamiento el Tanque X
11 Ambiente Ventilado, fácil acceso X
Purga Decantador / Regulador vaporizador
12 X
/ redes.
13X Cumple con la NTP 321.123 X

OBSERVACIONES:

*INGRESAR ALGUNA OBSERVACION ADICIONAL*

V. MEMORIA FOTOGRAFICA:
FIGURA 1: FACHADA EN DONDE SE ENCUENTRA UBICADO EL TANQUE DE
ALMACENAMIENTO DE GLP

FIGURA 2: PLACA DEL TANQUE DE GLP

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

VI. MANTENIMIENTO DE TANQUE ALMACENAMIENTO DE GAS LICUADO DE

PETRÓLEO

Por encargo de LIMA GAS S.A, se ha preparado el presente mantenimiento general o

inspección de tanque, equipos y redes de gas, cumpliendo lo indicado en la
NTP321.123 vigente, el cual está aprobado por Osinergmin.

DESCRIPCION DEL ALCANCE DEL MANTENIMIENTO

- Se realizaron los siguientes trabajos:

 Pintado de 01 Tanque 120 Gal
 Pintado de 05 válvulas del tanque
 Pintado de 01 llave de corte
 Pintado de 01 válvula de alivio
 Pintado de 01 reguladores
 Pintado de 15 m de tubería
 Pintado de Nº de emergencias, gas combustible, llenado Max 80%
 Cambio de stickers para tanque 120 galones
 Cambio de 01manómetro 0-300 PSI
 Cambio de 01manómetro 0-60 PSI
 Prueba jabonosa
 Inspección normativa

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

- Cabe indicar que una parte importante de las tareas de mantenimiento de un

establecimiento comercial con instalaciones de GLP, corresponden al mantenimiento
condicional o predictivo. Es decir, se chequea el equipo (Tanque de GLP) o la
instalación, se realizan tomas de datos e incluso simples observaciones visuales, y si
se encuentra algo anormal, o la evolución de un parámetro no es la adecuada, se
actúa.

- Las inspecciones visuales consisten en la observación del equipo, tratando de

identificar posibles problemas detectables a simple vista. Los problemas habituales
suelen ser: ruidos anormales, vibraciones extrañas, fugas de GLP, aceite,
comprobación del estado de pintura y observación de signos de corrosión de la parte
metálica.

VII. REDES DE TUBERÍAS DE GAS LICUADO DE PETRÓLEO

Luego de la inspección del tanque, se realizó el mantenimiento de la red de tubería:

 Pintado de 01 llave de corte

 Pintado de 01 válvula de alivio
 Pintado de 01 reguladores
 Pintado de 15 m de tubería
 Cambio de 01manómetro 0-60 PSI

VIII. REGISTRO FOTOGRÁFICO – TANQUE GLP

ANTES DEL MANTENIMIENTO

FIGURA 3 Y 4: TANQUE DE 120 GALONES M1843663

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

FIGURA 4 Y 5 : PUNTO DE ANCLJE DEL TANQUE

DESPUES DEL MANTENIMIENTO

FIGURA 7 Y 8: PINTADO DEL TANQUE DE 120 GALONES M1843663

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

FIGURA 9 Y 10: PINTADO DEL NUMERO DE EMERGENCIA Y “GAS COMBUSTIBLE NO

FUMAR”, SOBRE EL TANQUE DE 120 GALONES M1843663

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

FIGURA 11 Y 12: PINTADO DE LA BASE Y ANCLAJE DEL TANQUE DE 120 GALONES

M1843663

IX. REGISTRO FOTOGRÁFICO – VALVULAS DE TANQUE DE GLP

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

FIGURA 13 Y 14: PINTADO DEL REGULADOR DE PRESION Y CAMBIO DEL MANOMETRO

(60 psig)

FIGURA 15 Y 16: PINTADO DE LA MULTIVALVULA Y CAMBIO DEL MANOMETRO DE 300

(psig)

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

X. REGISTRO FOTOGRÁFICO – REDES DE GLP

FIGURA 23 Y 24: REDES DE TUBERIA DE GLP ANTES Y DESPUES DEL MANTENIMIENTO

FIGURA 25 Y 26: LLAVE DE CORTE DE LA LINEA DE CONSUMO ANTES Y DESPUES DEL

MANTENIMIENTO.

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

XI. CAMBIO DE LOGO DE LIMAGAS (STICKERS se deberá usar los Logos para TQ. 120)

Se realizó el pintado de 01 tanque de 120 gal, se realizó el pintado del nº de

emergencias y gas combustible no fumar según norma y se pegó 01 juego de stickers.

XII. PURGA DEL DECANTADO, REGULADOR DE VAPORIZADOR Y REDES

No se encontraron decantador, vaporizador.

XIII. PRUEBA DE HERMETICIDAD

Se realizó Prueba de Hermeticidad donde se obtuvieron los siguientes datos técnicos,

DATOS TÉCNICOS: PRUEBA DE HERMETICIDAD

Presión
Tramo Longitud Diámetro Duración Presión
Material del Inicial
Probado (m) (Pulg) (Horas) Final Resultado
Tramo (PSI)
        (PSI)

MP 40 ½ /” C/U 50 1 50 OK

Conclusiones:

1. Las realizaciones de pruebas de hermeticidad jabonosas, la nos permiten detectar

fugas de gas.
2. Se dejó el sistema operativo.
3. Recomendaciones al Cliente:
La empresa que suscribe certifica a los elementos oportunos: Haber realizado en la red
de distribución de la Instalación de GLP arriba descrita, La prueba de Hermeticidad en
la misma de acuerdo a las normas Técnicas vigentes a la fecha, para que conste,
Firmas la Presente acta.

- Todo queda conforme con aprobación expresa del cliente,

- Se realizó el mantenimiento Correctamente.
- Se instaló y se deja operativo el Sistema a GLP.
- El Tanque de GLP es de propiedad de LIMAGAS.
- El Suministro del GLP al Sistema Instalado es de exclusividad de LIMAGAS .

XIV. REGISTRO FOTOGRÁFICO – PRUEBA DE HERMETICIDAD

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

FIGURA 27 Y 28: VISUALIZACION DE LA PRUEBA DE HERMETICIDAD A 50 Psig, LA CUAL NO

GENERA UNA CAIDA DE PRESION.

XV. CAMBIO DE ACCESORIOS (FITTING)

No se realizó el cambio de accesorios

XVI. HERMETICIDAD CON AGUA JABONOSA

Se realizó la prueba jabonosa a los accesorios del tanque de gas y a la línea de consumo.
En la que se evidencia con registro fotográfico.

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

FIGURA 27 Y 28: VISUALIZACION DE LA PRUEBA DE HERMETICIDAD CON AGUA JABONOSA.

XVII. REGISTRO FOTOGRÁFICO – INSPECCION / MANTENIMIENTO EQUIPOS

No se encontraron equipos como decantador o vaporizador

XVIII. RECOMENDACIONES, CONCLUSIONES Y OBSERVACIONES

1. Recomendaciones:

 Se recomienda realizar periódicamente la prueba de hermeticidad a la línea de

consumo para descartar fugas.
 Evitar colocar materiales de naturalezas combustibles e inflamables alrededor del
tanque a menos de 3 metros de distancia del mismo.
 Mantener un espacio despejado para la realización de mantenimientos.
 Tanque no debe encontrarse bajo techo.

2. Conclusiones:

 Las realizaciones de pruebas de hermeticidad jabonosas permiten detectar fugas de

gas.
 Se dejó el sistema operativo.

3. Observaciones:

Lima Gas:

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

- No cuenta con documentación Libro de registros, certificado de conformidad de tanque,

certificado de instalaciones, certificado de conformidad.

Cliente:

 No cumple con la NTP 321.123

XIX. CUADRO RESUMEN DE RESULTADOS

Para toda la instalación:

Íte
Evaluación Condición
m
1 Cumplimiento de la norma NPT 321.123 Cumple/No cumple
2 Cumplimiento con la Charla de Seguridad SI
3 Cuenta con extintor SI
4 Cuenta con carta a los bomberos SI/NO/NA
5 Cuenta con certificado estructural SI/NO/NA

Ítem Evaluación Condición

1 Nivel del Tanque 80%
2 Cuenta con libro legalizado SI/NO
3 Tanque en Congelamiento / Húmedo NO
4 Fácil acceso a las válvulas del tanque SI
5 Separación antes de 3m de materiales combustibles SI
6 Condiciones Corrosión en el Sistema de GLP NO

Para cada tanque:

XX. COMPROMISO DEL SERVICIO - GARANTÍA:

La Contratista se compromete a Regresar a las instalaciones si ocurriera alguna falla en el

sistema de GLP recientemente Instalado, mantenido o inspeccionado, en el periodo de UN
AÑO.

XXI. RESPONSABLE POR PARTE DE CONTRATISTA:

1. Firma del Supervisor (Contratista): ___________________________________

2. Nombre (Contratista): ___________________________________

3. Numero DNI: ___________________________________

XXII. ANEXOS PARA COLOCAR EN EL INFORME (Obligatorio colocar todos los anexos):
_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

ANEXO 1: Acta de Prueba de Hermeticidad.

ANEXO 2: Acta de entrega Operativa.
ANEXO 3: Constancia de Capacitación.
ANEXO 4: Formato Check List NTP.

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

ANEXO 1

ANEXO 2

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

ANEXO 3

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

XXIII. CONTRATO - PERSONAL TECNICO QUE DESARROLLO EL MANTENIMIENTO.

EMPRESA: VEA HOME S.A.C

1. Cuadrilla:

Íte
Nombres Apellidos DNI Cargo
m
1 PINTO QUISPE RAMIRO HENRY 44016965 TECNICO
2 CORONEL PRADA LIDIO JEREMY 70985735 TECNICO

- Fotografía del Personal:

2. Materiales, Equipos e Insumos

Ítem Materiales, Equipos e Insumos Estado

1 PINTURA AMARILLA OK
2 SPRAY ROJO OK
3 SPRAY DORADO OK
4 SPRAY PLATEADO OK
5 TRAPOS, ESPONJAS Y LIJA N80 OK
6 THINNER OK
7 COMPRESORA OK

3. Fotografía de equipos y Herramientas Principales:

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

4. Certificados de Operatividad de los Equipos Utilizados

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

5. Especificaciones técnicas de materiales utilizados.

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

6. Mencionar y Detallar los Equipos de Protección Personal (E.P.P)

Ítem Descripción – EPP Marca Modelo Cantidad

1 CASCO DE SEGURIDAD TRIDENTE JOKEY 02
2 BOTAS DE SEGURIDAD
Safety Jogger PUNTA DE
02
BESTBOY ACERO
3 CHALECO DE
02
SEGURIDAD

_____________________________________________________________________________
 INFORME DE MANTENIMIENTO

4 PANTALON DE
JEAN CON
CINTAS 02
TRABAJO
REFLECTIVAS
5 POLO ALGODÓN 02
6 GUANTES DE
BADANA 02
SEGURIDAD
7 MASCARILLA PARA
3M MODELO 6200 02
PINTAR
8 PROTECTOR DE OIDO SIMPLE 02
9 LENTES DE
3M 02
PROTECCION
10 ARNES (LINEA DE VIDA) 02

REGISTRO FOTOGRÁFICO - EPP

_____________________________________________________________________________
