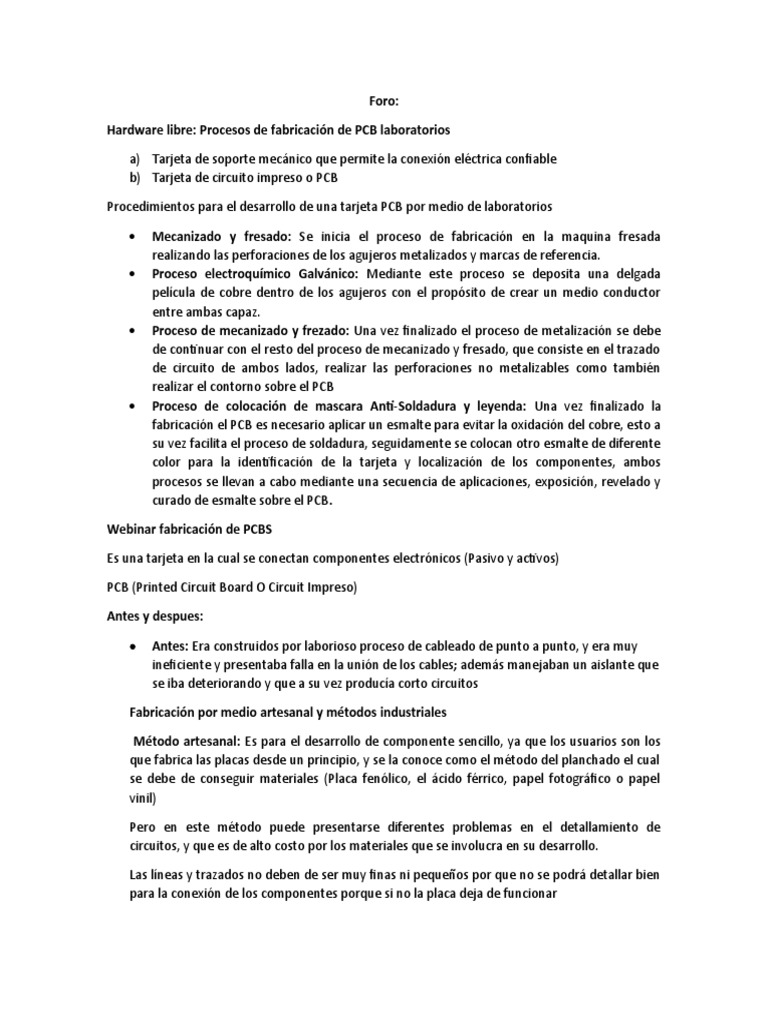

Foro:

Hardware libre: Procesos de fabricación de PCB laboratorios

a) Tarjeta de soporte mecánico que permite la conexión eléctrica confiable

b) Tarjeta de circuito impreso o PCB

Procedimientos para el desarrollo de una tarjeta PCB por medio de laboratorios

 Mecanizado y fresado: Se inicia el proceso de fabricación en la maquina fresada

realizando las perforaciones de los agujeros metalizados y marcas de referencia.
 Proceso electroquímico Galvánico: Mediante este proceso se deposita una delgada
película de cobre dentro de los agujeros con el propósito de crear un medio conductor
entre ambas capaz.
 Proceso de mecanizado y frezado: Una vez finalizado el proceso de metalización se debe
de continuar con el resto del proceso de mecanizado y fresado, que consiste en el trazado
de circuito de ambos lados, realizar las perforaciones no metalizables como también
realizar el contorno sobre el PCB
 Proceso de colocación de mascara Anti-Soldadura y leyenda: Una vez finalizado la
fabricación el PCB es necesario aplicar un esmalte para evitar la oxidación del cobre, esto a
su vez facilita el proceso de soldadura, seguidamente se colocan otro esmalte de diferente
color para la identificación de la tarjeta y localización de los componentes, ambos
procesos se llevan a cabo mediante una secuencia de aplicaciones, exposición, revelado y
curado de esmalte sobre el PCB.

Webinar fabricación de PCBS

Es una tarjeta en la cual se conectan componentes electrónicos (Pasivo y activos)

PCB (Printed Circuit Board O Circuit Impreso)

Antes y despues:

 Antes: Era construidos por laborioso proceso de cableado de punto a punto, y era muy
ineficiente y presentaba falla en la unión de los cables; además manejaban un aislante que
se iba deteriorando y que a su vez producía corto circuitos

Fabricación por medio artesanal y métodos industriales

Método artesanal: Es para el desarrollo de componente sencillo, ya que los usuarios son los
que fabrica las placas desde un principio, y se la conoce como el método del planchado el cual
se debe de conseguir materiales (Placa fenólico, el ácido férrico, papel fotográfico o papel
vinil)

Pero en este método puede presentarse diferentes problemas en el detallamiento de

circuitos, y que es de alto costo por los materiales que se involucra en su desarrollo.

Las líneas y trazados no deben de ser muy finas ni pequeños por que no se podrá detallar bien
para la conexión de los componentes porque si no la placa deja de funcionar
 Método industrial: Este se divide en dos tipos el CDC y por químico

 Método artesanal podemos utilizar componente flujos y que poder tener para la reducción
del tamaño de la Placa y en cambio en los métodos industriales nos permite desarrollar
placas de doble cara y también con componente en la superficie o smd.
 En los métodos artesanales se puede desarrollar placas de una sola cara con componente
de inserción, en cambio en los métodos industriales se puede desarrollar de doble cara y a
su vez utilizar componentes de inserción o smd

Se utilizan diferentes softwares de diseño electrónicos como:

 PCB Wizard
 CircuitHaker
 Altium designer
 Autodesk Eagle

¿Qué son los diseños gerber y para qué sirven?

Diferencia de fabricación nivel prototipo y profesional

 Nivel prototipo: Modelo real o prueba física de la viabilidad de un producto, que facilita la
detección de fallos en el diseño. (Detectar los fallos que se presenten en nuestro diseño o
comprobar si es funcional)
 Nivel profesional: Se considera las viabilidades financieras del producto, existe una
producción a un gran volumen

LPKF

Es un proveedor líder de soluciones industriales tecnológica, tiene 40 años de experiencia como

líder en tecnología e innovación. En el futuro, también planean maximizar todo el potencial de la
tecnología láser y fresado en el mundo digital.

LPKF laser & Electronics AG tiene su sede en Garbsen, cerca de Hannover, Alemania. Mantiene una
amplia presencia, con sitios en Europa, Asia y Estados Unidos. Su red de servicio global garantiza
que su maquinas estén listas para los clientes las 24 horas.

LPKF ProtoMat S64

 Es una herramienta de fabricación de PCB de alto rendimiento nivel prototipo

 Funcionamiento totalmente automático que incluye cambio automático de herramientas
 Husillo de fresado de alta velocidad de bajo mantenimiento
 Software de sistema integrado e intuitivo
 Reconocimiento fiducial controlado por cámara y control de ancho de fresado
 Base de granito para resultados de máxima precisión

Servicios de fabricación de PCBS que brinda AG electrónica

 Nivel prototipo: Archivos necesarios (Boton layer, top layer, contour Router y Drills)
 Nivel profesional: Archivos gerber (Todos los archivos que se generan)
