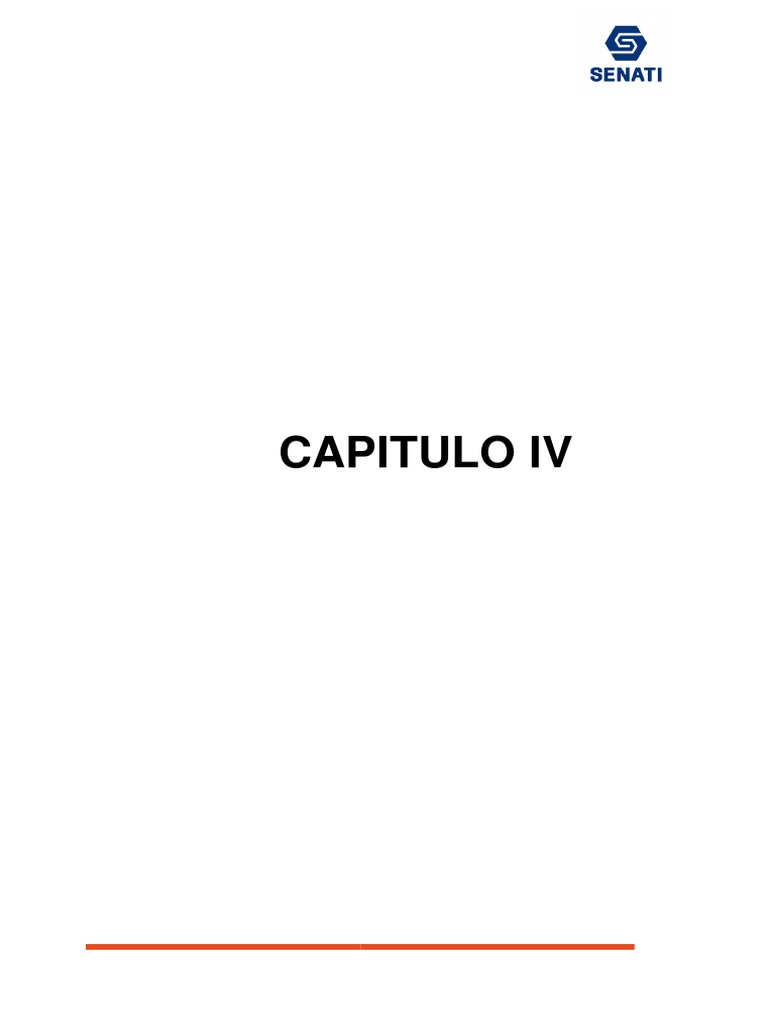

CAPITULO IV

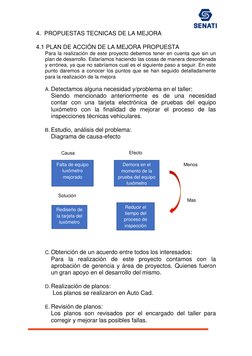

4. PROPUESTAS TECNICAS DE LA MEJORA

4.1 PLAN DE ACCIÓN DE LA MEJORA PROPUESTA

Para la realización de este proyecto debemos tener en cuenta que sin un
plan de desarrollo. Estaríamos haciendo las cosas de manera desordenada
y errónea, ya que no sabríamos cual es el siguiente paso a seguir. En este
punto daremos a conocer los puntos que se han seguido detalladamente
para la realización de la mejora

A. Detectamos alguna necesidad y/problema en el taller:

Siendo mencionado anteriormente es de una necesidad
contar con una tarjeta electrónica de pruebas del equipo
luxómetro con la finalidad de mejorar el proceso de las
inspecciones técnicas vehiculares.

B. Estudio, análisis del problema:

Diagrama de causa-efecto

Causa Efecto

Falta de equipo Demora en el Menos

luxómetro momento de la
mejorado prueba del equipo
luxómetro

Solución
Mas
Reducir el
Rediseño de
tiempo del
la tarjeta del
proceso de
luxómetro
inspección

C. Obtención de un acuerdo entre todos los interesados:

Para la realización de este proyecto contamos con la
aprobación de gerencia y área de proyectos. Quienes fueron
un gran apoyo en el desarrollo del mismo.

D. Realización de planos:
Los planos se realizaron en Auto Cad.

E. Revisión de planos:
Los planos son revisados por el encargado del taller para
corregir y mejorar las posibles fallas.

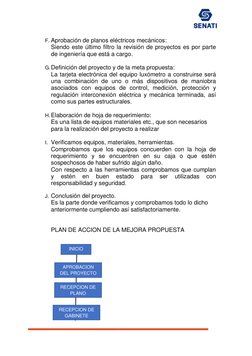

F. Aprobación de planos eléctricos mecánicos:
Siendo este último filtro la revisión de proyectos es por parte
de ingeniería que está a cargo.

G. Definición del proyecto y de la meta propuesta:

La tarjeta electrónica del equipo luxómetro a construirse será
una combinación de uno o más dispositivos de maniobra
asociados con equipos de control, medición, protección y
regulación interconexión eléctrica y mecánica terminada, así
como sus partes estructurales.

H. Elaboración de hoja de requerimiento:

Es una lista de equipos materiales etc., que son necesarios
para la realización del proyecto a realizar

I. Verificamos equipos, materiales, herramientas.

Comprobamos que los equipos concuerden con la hoja de
requerimiento y se encuentren en su caja o que estén
sospechosos de haber sufrido algún daño.
Con respecto a las herramientas comprobamos que cumplan
y estén en buen estado para ser utilizadas con
responsabilidad y seguridad.

J. Conclusión del proyecto.

Es la parte donde verificamos y comprobamos todo lo dicho
anteriormente cumpliendo así satisfactoriamente.

PLAN DE ACCION DE LA MEJORA PROPUESTA

INICIO

APROBACION
DEL PROYECTO

RECEPCION DE
PLANO

RECEPCION DE
GABINETE
 GABINETE EN
BUEN ESTADO

SE FABRICA UN SOLUCIONAR ¡Funciona?

NUEVO GABINETE

SE PONE EN
MARCHA

FIN

4.2 CONSIDERACIONES TÉCNICAS, OPERATIVAS PARA LA

IMPLEMENTACIÓN DE LA MEJORA

Recomendaciones para la implementación del proyecto

a. Señalizar el área de pruebas.
b. Comprobar que los componentes instalados sean los que figuren en el plano.
c. La conexión eléctrica solo debe ser realizada por personal capacitado.
d. La tensión suministrada sea la que corresponda.
e. Para desconectar y extraer algún elemento defectuoso, primero asegurarse
que el circuito eléctrico (conductores, instrumentos, interruptores, etc.) estén
sin tensión durante el proceso

Diseño y fabricación de circuitos impresos:

El material más usado para la fabricación de circuitos impresos es la baquelita
un fino-plástico resistente al calor y a los solventes. También se usa la fibra de
vidrio con resina de poliester, en la fabricación de circuitos impresos.
Esta es mas costosa, pero de mejor calidad y presentación. Cualquiera de
estos dos materiales, llevan un baño de cobre en una o en ambas caras. La
función del cobre es conducir la electricidad. Al momento de hacer un circuito
impreso, la tarjeta; ya sea en baquelita o en fibra de vidrio, el cobre de esta,
tendrá la forma de “caminos”, los cuales interconectaran los componentes que
irán en la tarjeta.
Existen diferentes técnicas para la fabricación de los circuitos impresos
Dependiendo de nuestro presupuesto y objetivo, escogemos la técnica
que mas nos convenga. Las técnicas mas conocidas son:
Elaboración de circuitos impresos con tinta indeleble
Elaboración de circuitos impresos con la técnica de planchado (papel termo
transferible, impresión laser)
Elaboración de circuitos impresos con la técnica de serigrafía.

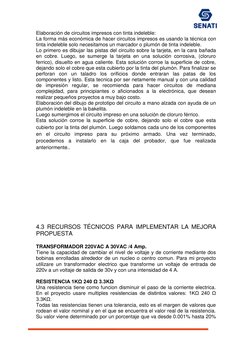

Elaboración de circuitos impresos con tinta indeleble:
La forma más económica de hacer circuitos impresos es usando la técnica con
tinta indeleble solo necesitamos un marcador o plumón de tinta indeleble.
Lo primero es dibujar las pistas del circuito sobre la tarjeta, en la cara bañada
en cobre. Luego, se sumerge la tarjeta en una solución corrosiva, (cloruro
ferrico), disuelto en agua caliente. Esta solución corroe la superficie de cobre,
dejando solo el cobre que esta cubierto por la tinta del plumón. Para finalizar se
perforan con un taladro los orificios donde entraran las patas de los
componentes y listo. Esta tecnica por ser netamente manual y con una calidad
de impresión regular, se recomienda para hacer circuitos de mediana
complejidad, para principiantes o aficionados a la electrónica, que desean
realizar pequeños proyectos a muy bajo costo.
Elaboración del dibujo de prototipo del circuito a mano alzada con ayuda de un
plumón indeleble en la bakelita.
Luego sumergimos el circuito impreso en una solución de cloruro férrico.
Esta solución corroe la superficie de cobre, dejando solo el cobre que esta
cubierto por la tinta del plumón. Luego soldamos cada uno de los componentes
en el circuito impreso para su próximo armado. Una vez terminado,
procedemos a instalarlo en la caja del probador, que fue realizada
anteriormente..

4.3 RECURSOS TÉCNICOS PARA IMPLEMENTAR LA MEJORA

PROPUESTA

TRANSFORMADOR 220VAC A 30VAC /4 Amp.

Tiene la capacidad de cambiar el nivel de voltaje y de corriente mediante dos
bobinas enrolladas alrededor de un nucleo o centro comun. Para mi proyecto
utilizare un transformador electrico que transforme un voltaje de entrada de
220v a un voltaje de salida de 30v y con una intensidad de 4 A.

RESISTENCIA 1KΩ 240 Ω 3.3KΩ

Una resistencia tiene como funcion disminuir el paso de la corriente electrica.
En el proyecto usare multiples resistencias de distintos valores: 1KΩ 240 Ω
3.3KΩ.
Todas las resistencias tienen una tolerancia, esto es el margen de valores que
rodean el valor nominal y en el que se encuentra el valor real de la resistencia.
Su valor viene determinado por un porcentaje que va desde 0.001% hasta 20%

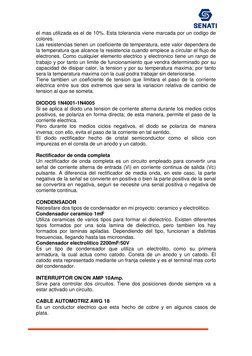

el mas utilizada es el de 10%. Esta tolerancia viene marcada por un codigo de
colores.
Las resistencias tienen un coeficiente de temperatura, este valor dependera de
la temperatura que alcance la resistencia cuando empiece a circular el flujo de
electrones. Como cualquier elemento electrico y electronico tiene un rango de
trabajo y por tanto un limite de funcionamiento que vendra determinado por su
capacidad de disipar calor, la tension y por su temperatura maxima; por tanto
sera la temperatura maxima con la cual podra trabajar sin deteriorarse.
Tiene tambien un coeficiente de tension que limitara el paso de la corriente
eléctrica entre sus dos extremos que sera la variacion relativa de cambio de
tension al que se someta.

DIODOS 1N4001-1N4005
Si se aplica al diodo una tension de corriente alterna durante los medios ciclos
positivos, se polariza en forma directa; de esta manera, permite el paso de la
corriente electrica.
Pero durante los medios ciclos negativos, el diodo se polariza de manera
inversa; con ello, evita el paso de la corriente en tal sentido.
El diodo rectificador hecho de cristal semiconductor como el silicio con
impurezas en el consta de un anodo y un catodo.

Rectificador de onda completa

Un rectificador de onda completa es un circuito empleado para convertir una
señal de corriente alterna de entrada (Vi) en corriente continua de salida (Vc)
pulsante. A diferencia del rectificador de media onda, en este caso, la parte
negativa de la señal se convierte en positiva o bien la parte positiva de la senal
se convertira en negativa, segun se necesite una senal positiva o negativa de
corriente continua.

CONDENSADOR
Necesitare dos tipos de condensador en mi proyecto: ceramico y electrolitico.
Condensador ceramico 1mF
Utiliza ceramicas de varios tipos para formar el dielectrico. Existen diferentes
tipos formados por una sola lamina de dielectrico, pero tambien los hay
formados por laminas apiladas. Dependiendo del tipo, funcionan a distintas
frecuencias, llegando hasta las microondas.
Condensador electrolitico 2200mF/50V
Es un tipo de condensador que utiliza un electrolito, como su primera
armadura, la cual actua como catodo. Consta de un anodo y un catodo. El
catodo esta representado mediante un franja celeste y es el terminal mas corto
del condensador.

INTERRUPTOR ON/ON AMP 10Amp.

Sirve para controlar dos circuitos. Tiene dos posiciones donde siempre va a
estar activado un circuito.

CABLE AUTOMOTRIZ AWG 18

Es un conductor electrico que esta hecho de cobre y en algunos casos de
plata.

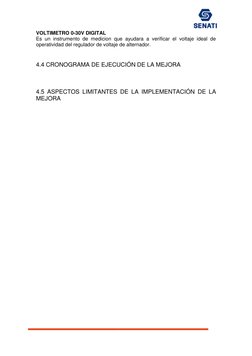

VOLTIMETRO 0-30V DIGITAL
Es un instrumento de medicion que ayudara a verificar el voltaje ideal de
operatividad del regulador de voltaje de alternador.

4.4 CRONOGRAMA DE EJECUCIÓN DE LA MEJORA

4.5 ASPECTOS LIMITANTES DE LA IMPLEMENTACIÓN DE LA

MEJORA
