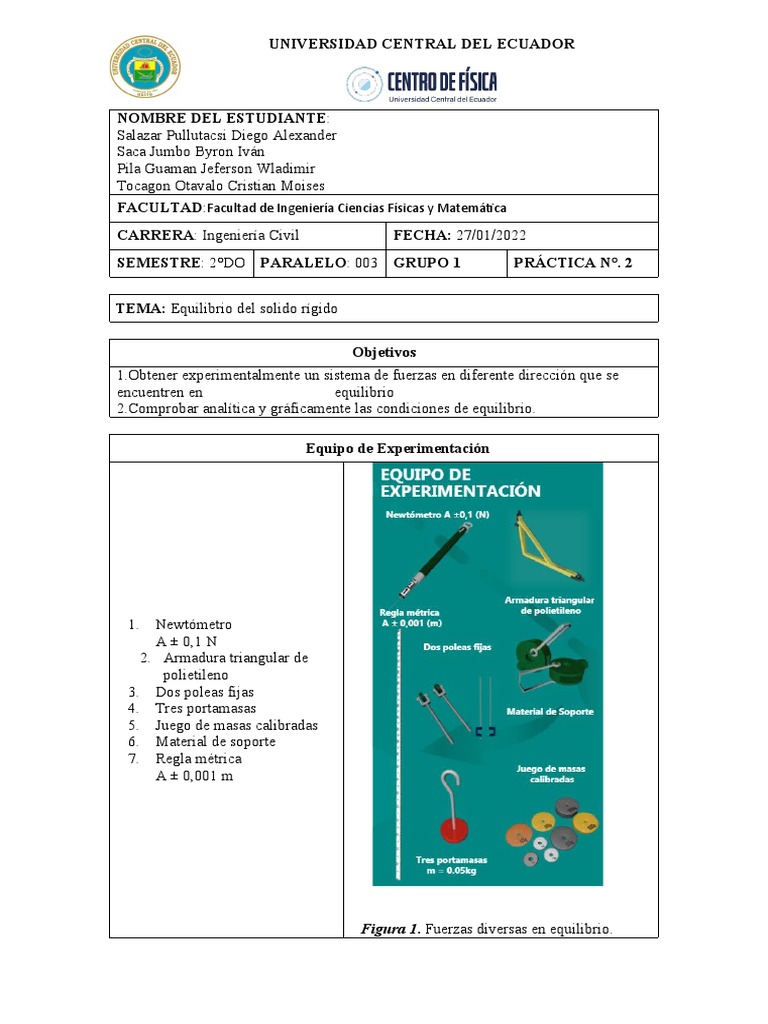

UNIVERSIDAD CENTRAL DEL ECUADOR

NOMBRE DEL ESTUDIANTE:

Salazar Pullutacsi Diego Alexander
Saca Jumbo Byron Iván
Pila Guaman Jeferson Wladimir
Tocagon Otavalo Cristian Moises
FACULTAD:Facultad de Ingeniería Ciencias Físicas y Matemática
CARRERA: Ingeniería Civil FECHA: 27/01/2022
SEMESTRE: 2°DO PARALELO: 003 GRUPO 1 PRÁCTICA N°. 2

TEMA: Equilibrio del solido rígido

Objetivos
1.Obtener experimentalmente un sistema de fuerzas en diferente dirección que se
encuentren en equilibrio
2.Comprobar analítica y gráficamente las condiciones de equilibrio.

Equipo de Experimentación

1. Newtómetro
A ± 0,1 N
2. Armadura triangular de
polietileno
3. Dos poleas fijas
4. Tres portamasas
5. Juego de masas calibradas
6. Material de soporte
7. Regla métrica
A ± 0,001 m

Figura 1. Fuerzas diversas en equilibrio.

 Fundamento Conceptual
•Tipos de interacciones en la naturaleza
Condiciones de equilibrio de un sólido rígido

Procedimiento
Primera disposición de fuerzas:
1. Armar el marco de sujeción para la am1adura de polie1ileno, como se
indica en la Figura
2. Suspender del newtóme1ro, encerado previamente. la armadura de
polietileno por su lado mayor y encontrar el peso WA y abscisa del centro de
gravedad.
3. Obtener un primer sistema de fuerzas en equilibrio suspendiendo la
armadura por el cateto que forma ángulo de 90°; u1ilizando las cuerdas
aplicar dos fuerzas horizontales opuestas, mediante la tensión al suspender un
portamasas y una masa de 200 g.
4. Anadir una porta masas a la abrazadera móvil de la armadura y masas
adicionales hasta conseguir el equilibrio del cuerpo de prueba. Revisar la
verticalidad del newtómetro.
5. Registrar los valores de cada fuerza con sus respectivas distancias
midiendo desde el ángulo recto de la armadura en el diagrama de cuerpo
libre.
Segunda disposición de fuerzas:
6. Fom1ar una segunda disposición de fuerzas en equilibrio, inclinando en
elevación o en depresión una o las dos cuerdas tensionadas.
7. Registrar los nuevos valores de las fuerzas y distancias en el diagrama de
cuerpo libre 2.

Registro de Datos

Cuestionario
Primera disposición de fuerzas
1. Comparar la fuerza que indica el newtómetro con las fuerzas de
sentido
contrario, identificar cuál es el equilibrante.

La equilibrante son las dos fuerzas opuestas en el eje y en este caso la fuerza2
y el peso que mantienen cerca de 0 la sumatoria de fuerzas en ese eje.

2. Comparar las fuerzas en dirección horizontal y escribir una conclusión.

Las fuerzas son casi iguales pero la fuerza 1 tiene signo negativo, al realizar la
sumatoria de fuerzas se podría asumir que están en equilibrio de no ser por los
errores de medición

3. Utilizar una escala adecuada para las fuerzas y realizar la suma gráfica
de ellas. Analizar el resultado y obtener una conclusión.

Sumatoria de Fuerzas en Y - Escala (1:1N)

 Y
Escala (1:1N)
X :1.5cm:1N
Y:1,9cm:1N

Sumatoria de Fuerzas en X Escala (1:1N)

y
X :1.9cm:0.5N
Y:1,7cm:0.5N
X

Las sumatorias de fuerzas en X y Y mediante el método cabeza cola nos da

valores cercanos a 0, pero por errores de medición el resultado no es el
esperado, debido a esto se puede asumir que el sistema si se encuentra en
equilibrio por que los errores son menores a 0,3 y didácticamente se pudo
observar que el objeto no se movía.

4. Confirmar la conclusión de la pregunta anterior, realizando la suma vectorial

de las fuerzas.

Se puede concluir que el sistema esta cerca de la sumatoria de fuerzas iguales a

cero por lo tanto se puede decir que esta en equilibrio
 5. Mediante el producto vectorial encontrar el momento resultante que actúa
sobre la armadura.

Segunda disposición de fuerzas

1. Expresar cada fuerza en función de los vectores unitarios

Fuerza Vector
F1 (-0.970296i+0.2419219j) N
F2 (0i-1j) N
F3 (1i+0j) N
FN (0i+1j) N
WA (0i-1j) N

2. Encontrar gráficamente la fuerza resultante que actúa en la armadura,

analiza el resultado y deducir una conclusión

Sumatoria de Fuerzas Resultantes

Escala (1:1N)
 y

Escala (1:1N)
X :1.9cm2N
Y:2.1cm:2N x

La sumatoria de las fuerzas del sistema es casi cero, pero por errores de medición
y humanos
el valor no es el esperado, se puede suponer que el sistema esta en equilibrio
porque la
sumatoria total de las fuerzas esta cercano al cero, y en la practica el objeto
concordaba con
el nivelador.

3. Comprobar analíticamente la conclusión de la pregunta anterior

4. Utilizando el producto vectorial encontrar el momento resultante al que
esta sujeto el cuerpo de prueba

El momento de torsión es casi cercano al cero por lo cual se puede deducir que
el sistema
esta en equilibrio

Conclusiones

Bibliografía
