Informe de Práctica de Laboratorio 2017

Escuela profesional de Ing. metalúrgica

Presentado por: NICOLAS ELI PACCO CALLO

Semestre : II

Codigo: 165137

GRUPO: 129

PUNO - PERU

2017

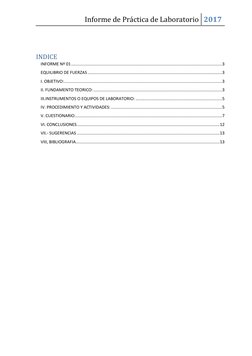

 Informe de Práctica de Laboratorio 2017

INDICE
INFORME Nº 01 ................................................................................................................................. 3
EQUILIBRIO DE FUERZAS ................................................................................................................... 3
I. OBJETIVO: ....................................................................................................................................... 3
II. FUNDAMENTO TEORICO: .............................................................................................................. 3
III.INSTRUMENTOS O EQUIPOS DE LABORATORIO: .......................................................................... 5
IV. PROCEDIMIENTO Y ACTIVIDADES: ............................................................................................... 5
V. CUESTIONARIO .............................................................................................................................. 7
VI. CONCLUSIONES .......................................................................................................................... 12
VII.- SUGERENCIAS .......................................................................................................................... 13
VIII, BIBLIOGRAFIA ........................................................................................................................... 13

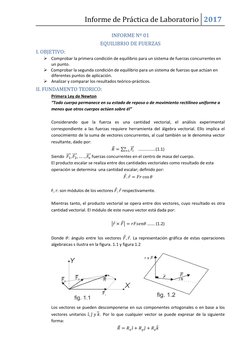

 Informe de Práctica de Laboratorio 2017
INFORME Nº 01
EQUILIBRIO DE FUERZAS
I. OBJETIVO:
 Comprobar la primera condición de equilibrio para un sistema de fuerzas concurrentes en
un punto.
 Comprobar la segunda condición de equilibrio para un sistema de fuerzas que actúan en
diferentes puntos de aplicación.
 Analizar y comparar los resultados teórico-prácticos.
II. FUNDAMENTO TEORICO:
Primera Ley de Newton
“Todo cuerpo permanece en su estado de reposo o de movimiento rectilíneo uniforme a
menos que otros cuerpos actúen sobre él”

Considerando que la fuerza es una cantidad vectorial, el análisis experimental

correspondiente a las fuerzas requiere herramienta del álgebra vectorial. Ello implica el
conocimiento de la suma de vectores concurrentes, al cual también se le denomina vector
resultante, dado por:
𝑅⃗ = ∑𝑛𝑖=1 𝐹
⃗⃗𝑖 ...............(1.1)
Siendo ⃗⃗⃗
𝐹1 , ⃗⃗⃗⃗
𝐹2 , … . , ⃗⃗⃗
𝐹𝑛 fuerzas concurrentes en el centro de masa del cuerpo.
El producto escalar se realiza entre dos cantidades vectoriales como resultado de esta
operación se determina una cantidad escalar; definido por:
𝐹 . 𝑟 = 𝐹𝑟 cos 𝜃

F, r: son módulos de los vectores 𝐹 , 𝑟 respectivamente.

Mientras tanto, el producto vectorial se opera entre dos vectores, cuyo resultado es otra
cantidad vectorial. El módulo de este nuevo vector está dada por:

|𝑟 × 𝐹 | = 𝑟𝐹𝑠𝑒𝑛𝜃 ……. (1.2)

Donde 𝜃: ángulo entre los vectores 𝐹 , 𝑟. La representación gráfica de estas operaciones

algebraicas s ilustra en la figura. 1.1 y figura 1.2

Los vectores se pueden descomponerse en sus componentes ortogonales o en base a los

vectores unitarios 𝑖̂, 𝑗̂ 𝑦 ̂𝑘 . Por lo que cualquier vector se puede expresar de la siguiente
forma:
𝑅⃗ = 𝑅𝑥 𝑖̂ + 𝑅𝑦 𝑗̂ + 𝑅𝑧 𝑘̂
 Informe de Práctica de Laboratorio 2017
En el plano cartesiano X-Y, las componentes ortogonales se determinan mediante las
siguientes ecuaciones de transformación:
𝑅𝑥 = 𝑟 cos 𝜃……………. (1.3a)
𝑅𝑦 = 𝑟𝑠𝑒𝑛𝜃……………. (1.3b)

𝑅 = √𝑅𝑥2 + 𝑅𝑦2 ……………. (1.3c)

𝑅
tan 𝜃 = 𝑅𝑥 ……………. (1.3d)
𝑦

Las condiciones de equilibrio, son las que garantizan a que los cuerpos puedan encontrarse
en equilibrio de traslación y/o equilibrio de rotación.
La primera condición de equilibrio:

´´´para que un cuerpo se encuentre en reposo absoluto o con movimiento uniforme si y solo si si la
resultante de todas las fuerzas que actúan sobre él es nulo´´ .

Las fuerzas que actúan sobre el cuerpo lo hacen en un único punto, este punto por lo general coincide
con el centro de la masa del cuerpo; por ello todas estas fuerzas son concurrentes en el centro de la
masa.

Para evaluar este equilibrio es necesario igualar a cero el vector resultante representado por la
ecuación 1.1. La representación geométrica de un sistema en equilibrio de traslación baj el efecto
de varias fuerzas concurrentes es un polígono cuyos lados están representados por cada uno de las
fuerzas que actúan sobre el sistema.

∑ 𝒇𝒙 = 𝟎 y ∑ 𝒇𝒚 = 𝟎
En la Fig. N° 1 se aplican dos fuerzas iguales pero opuestas se aplican hacia la derecha y hacia la
izquierda
N

F F

Fig. N° 1 W
En la Fig. N° 2 el cuerpo gira aun cuando la suma vectorial de las fuerzas siga siendo igual a cero y las
fuerzas F no tienen la misma línea de acción, no hay equilibrio
N

F

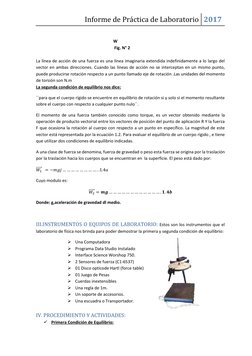

 Informe de Práctica de Laboratorio 2017

W
Fig. N° 2

La línea de acción de una fuerza es una línea imaginaria extendida indefinidamente a lo largo del
vector en ambas direcciones. Cuando las líneas de acción no se interceptan en un mismo punto,
puede producirse rotación respecto a un punto llamado eje de rotación .Las unidades del momento
de torsión son N.m
La segunda condición de equilibrio nos dice:

´´para que el cuerpo rígido se encuentre en equilibrio de rotación si y solo si el momento resultante
sobre el cuerpo con respecto a cualquier punto nulo´´.

El momento de una fuerza también conocido como torque, es un vector obtenido mediante la
operación de producto vectorial entre los vectores de posición del punto de aplicación R Y la fuerza
F que ocasiona la rotación al cuerpo con respecto a un punto en específico. La magnitud de este
vector está representada por la ecuación 1.2. Para evaluar el equilibrio de un cuerpo rígido , e tiene
que utilizar dos condiciones de equilibrio indicadas.

A una clase de fuerza se denomina, fuerza de gravedad o peso esta fuerza se origina por la traslación
por la traslación hacia los cuerpos que se encuentran en la superficie. El peso está dado por:

⃗⃗⃗⃗⃗1 = −𝑚𝑔𝑗 … … … … … … … … . .1.4𝑎

𝑊

Cuyo modulo es:

⃗⃗⃗⃗⃗2 = 𝒎𝒈 … … … … … … … … … … … … . 𝟏. 𝟒𝒃
𝑊

Donde: g,aceleración de gravedad dl medio.

III.INSTRUMENTOS O EQUIPOS DE LABORATORIO: Estos son los instrumentos que el

laboratorio de física nos brinda para poder demostrar la primera y segunda condición de equilibrio:

 Una Computadora
 Programa Data Studio Instalado
 Interface Science Worshop 750.
 2 Sensores de fuerza (C1-6537)
 01 Disco opticode Hartl (force table)
 01 Juego de Pesas
 Cuerdas inextensibles
 Una regla de 1m.
 Un soporte de accesorios.
 Una escuadra o Transportador.

IV. PROCEDIMIENTO Y ACTIVIDADES:

 Primera Condición de Equilibrio:

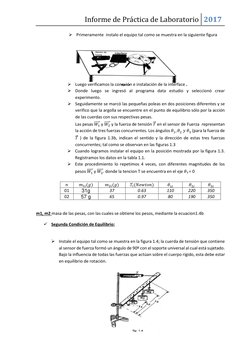

 Informe de Práctica de Laboratorio 2017
 Primeramente instalo el equipo tal como se muestra en la siguiente figura

 Luego verificamos la conexión e instalación de la interface .

 Donde luego se ingresó al programa data estudio y seleccionó crear
experimento.
 Seguidamente se marcó las pequeñas poleas en dos posiciones diferentes y se
verifico que la argolla se encuentre en el punto de equilibrio sólo por la acción
de las cuerdas con sus respectivas pesas.
Las pesas 𝑊⃗⃗⃗⃗⃗1 y 𝑊
⃗⃗⃗⃗⃗2 y la fuerza de tensión 𝑇
⃗ en el sensor de Fuerza representan
la acción de tres fuerzas concurrentes. Los ángulos 𝜃1 , 𝜃2 𝑦 𝜃3 (para la fuerza de
⃗ ) de la figura 1.3b, indican el sentido y la dirección de estas tres fuerzas
𝑇
concurrentes; tal como se observan en las figuras 1.3
 Cuando logramos instalar el equipo en la posición mostrada por la figura 1.3.
Registramos los datos en la tabla 1.1.
 Este procedimiento lo repetimos 4 veces, con diferentes magnitudes de los
⃗⃗⃗⃗⃗1 y 𝑊
pesos 𝑊 ⃗⃗⃗⃗⃗2 . donde la tencion T se encuentra en el eje 𝜃3 = 0

n 𝑚1𝑖 (𝑔) 𝑚2𝑖 (𝑔) 𝑇𝑖 (𝑁𝑒𝑤𝑡𝑜𝑛) 𝜃1𝑖 𝜃2𝑖 𝜃3𝑖

01 31g 37 0.63 110 220 350
02 57 g 65 0.97 80 190 350

m1, m2 masa de las pesas, con las cuales se obtiene los pesos, mediante la ecuacion1.4b

 Segunda Condición de Equilibrio:

 Instale el equipo tal como se muestra en la figura 1.4; la cuerda de tensión que contiene
al sensor de fuerza formó un ángulo de 90º con el soporte universal al cual está sujetado.
Bajo la influencia de todas las fuerzas que actúan sobre el cuerpo rígido, esta debe estar
en equilibrio de rotación.
 Informe de Práctica de Laboratorio 2017
 registre los valores de las correspondientes masas 𝑚𝑖 de las pesas que se muestran en
la figura 1.4; así mismo, se registró los valores de las distancias de los puntos de
aplicación al punto de contacto del cuerpo rígido con el soporte universal (𝐿𝑖 ).
 Registre la lectura observada a través del sensor de fuerza y en ángulo de inclinación 𝜃
del cuerpo rígido con respecto a la superficie de la mesa.
 Repita este procedimiento lo repetimos cuatro veces haciendo variar los valores de las
masas 𝑚𝑖 . Para cada la cuerda que contiene al dinamómetro siempre este en posición
horizontal. Todos estos datos los anotamos en la siguiente tabla 1.2.

N 𝑚1𝑖 (𝑔) 𝑚2𝑖 (𝑔) 𝑚3𝑖 (𝑔) 𝐿1𝑖 (𝑐𝑚. ) 𝐿2𝑖 (𝑐𝑚. ) 𝐿3𝑖 (𝑐𝑚. ) 𝑇𝑖 (𝑁) 𝜃𝑖
01 26 31 36 21.5 51 77 0.97 69º
02 37 42 47 21.5 51 77 1.13 69 º

Registre también La longitud (L) y la masa (m) de la regla: fueron las siguientes L = 1m. m =
129 gr.

V. CUESTIONARIO
 Primera condición de Equilibrio:
Convirtiendo datos de la tabla Nro. 1.1 en Kg.
n 𝑚1𝑖 (𝑔) 𝑚2𝑖 (𝑔) 𝑇𝑖 (𝑁𝑒𝑤𝑡𝑜𝑛) 𝜃1𝑖 𝜃2𝑖 𝜃3𝑖
01 0.035 0.036 0.11 120 120 120
02 0.03 0.08 0.72 160 140 60
03 0.0355 0.03 0.15 70 130 160
04 0.0155 0.1 0.14 100 140 120

g  9.8 m/s2
n F1 F2 𝑇𝑖 (𝑁𝑒𝑤𝑡𝑜𝑛) 𝜃1𝑖 𝜃2𝑖 𝜃3𝑖
01 0.343 0.3528 0.11 120 120 120
02 0.294 0.784 0.72 160 140 60
03 0.3479 0.294 0.15 70 130 160
04 0.1519 0.98 0.14 100 140 120

1.- Elabore la equivalencia entre los ángulos 𝜽′𝒊 𝒚 𝜽𝒊 representados en las figuras 1.3a y 1.3b, con
estos valores de 𝜽𝒊 = 𝒇(𝜽𝒊′ ) tiene que efectuar los cálculos.

La equivalencia que uno podría notar sería que estos 2 ángulos son complementarios
entre sí, es decir:
𝜃𝑖 = 90 − 𝜃𝑖′
2.- Descomponer las fuerzas ⃗⃗⃗⃗⃗⃗
𝑾𝟏 , ⃗⃗⃗⃗⃗⃗
𝑾𝟐 y ⃗𝑻 en sus componentes ortogonales del plano cartesiano X-
Y. Las componentes en dirección horizontal y vertical de estas fuerzas se determinan mediante las
ecuaciones (1.3a) y (1.3b) respectivamente.

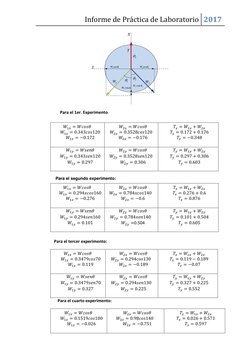

 Informe de Práctica de Laboratorio 2017

Para el 1er. Experimento

𝑊1𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑊2𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑥 = 𝑊1𝑥 + 𝑊2𝑥

𝑊1𝑥 = 0.343𝑐𝑜𝑠120 𝑊2𝑥 = 0.3528𝑐𝑜𝑠120 𝑇𝑥 = 0.172 + 0.176
𝑊1𝑥 = −0.172 𝑊2𝑥 = −0.176 𝑇𝑥 = −0.348

𝑊1𝑦 = 𝑊𝑠𝑒𝑛𝜃 𝑊2𝑦 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑦 = 𝑊1𝑦 + 𝑊2𝑦

𝑊1𝑦 = 0.343𝑠𝑒𝑛120 𝑊2𝑦 = 0.3528𝑠𝑒𝑛120 𝑇𝑦 = 0.297 + 0.306
𝑊1𝑦 = 0.297 𝑊2𝑦 = 0.306 𝑇𝑦 = 0.603

Para el segundo experimento:

𝑊1𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑊2𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑥 = 𝑊1𝑥 + 𝑊2𝑥

𝑊1𝑥 = 0.294𝑥𝑐𝑜𝑠160 𝑊2𝑥 = 0.784𝑥𝑐𝑜𝑠140 𝑇𝑥 = 0.276 + 0.6
𝑊1𝑥 = −0.276 𝑊2𝑥 = −0.6 𝑇𝑥 = 0.876

𝑊1𝑦 = 𝑊𝑠𝑒𝑛𝜃 𝑊2𝑦 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑦 = 𝑊1𝑦 + 𝑊2𝑦

𝑊1𝑦 = 0.294𝑠𝑒𝑛160 𝑊2𝑦 = 0.784𝑥𝑒𝑛140 𝑇𝑦 = 0.101 + 0.504
𝑊1𝑦 = 0.101 𝑊2𝑦 =0.504 𝑇𝑦 = 0.605

Para el tercer experimento:

𝑊1𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑊2𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑥 = 𝑊1𝑥 + 𝑊2𝑥

𝑊1𝑥 = 0.3479𝑐𝑜𝑠70 𝑊2𝑥 = 0.294𝑐𝑜𝑠130 𝑇𝑥 = 0.119 − 0.189
𝑊1𝑥 = 0.119 𝑊2𝑥 = −0.189 𝑇𝑥 = −0.07

𝑊1𝑦 = 𝑊𝑠𝑒𝑛𝜃 𝑊2𝑦 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑦 = 𝑊1𝑦 + 𝑊2𝑦

𝑊1𝑦 = 0.3479𝑠𝑒𝑛70 𝑊2𝑦 = 0.294𝑠𝑒𝑛130 𝑇𝑦 = 0.327 + 0.225
𝑊1𝑦 = 0.327 𝑊2𝑦 = 0.225 𝑇𝑦 = 0.552

Para el cuarto experimento:

𝑊1𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑊2𝑥 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑥 = 𝑊1𝑥 + 𝑊2𝑥

𝑊1𝑥 = 0.1519𝑐𝑜𝑠100 𝑊2𝑥 = 0.98𝑐𝑜𝑠140 𝑇𝑥 = 0.026 + 0.571
𝑊1𝑥 = −0.026 𝑊2𝑥 = −0.751 𝑇𝑥 = 0.597

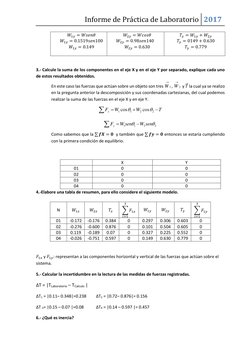

 Informe de Práctica de Laboratorio 2017
𝑊1𝑦 = 𝑊𝑠𝑒𝑛𝜃 𝑊2𝑦 = 𝑊𝑐𝑜𝑠𝜃 𝑇𝑦 = 𝑊1𝑦 + 𝑊2𝑦
𝑊1𝑦 = 0.1519𝑠𝑒𝑛100 𝑊2𝑦 = 0.98𝑠𝑒𝑛140 𝑇𝑦 = 0149 + 0.630
𝑊1𝑦 = 0.149 𝑊2𝑦 = 0.630 𝑇𝑦 = 0.779

3.- Calcule la suma de los componentes en el eje X y en el eje Y por separado, explique cada uno
de estos resultados obtenidos.
 
⃗ la cual ya se realizo
En este caso las fuerzas que actúan sobre un objeto son tres W 1 , W 2 y 𝑇
en la pregunta anterior la descomposición y sus coordenadas cartesianas, del cual podemos
realizar la suma de las fuerzas en el eje X y en eje Y.

Fx  W1 cos 1  W2 cos  2  T

F y  W1sen1  W2 sen 2

Como sabemos que la ∑ 𝒇𝑿 = 𝟎 y también que ∑ 𝒇𝒚 = 𝟎 entonces se estaría cumpliendo

con la primera condición de equilibrio.

X Y
01 0 0
02 0 0
03 0 0
04 0 0
4.-Elabore una tabla de resumen, para ello considere el siguiente modelo.

3 3
N 𝑊1𝑥 𝑊2𝑥 𝑇𝑥 ∑ 𝐹1𝑥 𝑊1𝑦 𝑊2𝑦 𝑇𝑦 ∑ 𝐹1𝑦
𝑖=1 𝑖=1
01 -0.172 -0.176 0.384 0 0.297 0.306 0.603 0
02 -0.276 -0.600 0.876 0 0.101 0.504 0.605 0
03 0.119 -0.189 0.07 0 0.327 0.225 0.552 0
04 -0.026 -0.751 0.597 0 0.149 0.630 0.779 0

𝐹1𝑥 y 𝐹1𝑦 : representan a las componentes horizontal y vertical de las fuerzas que actúan sobre el
sistema.

5.- Calcular la incertidumbre en la lectura de las medidas de fuerzas registradas.

∆T = |TLaboratorio – TCalculo |

∆T1 = |0.11– 0.348|=0.238 ∆T2 = |0.72– 0.876|= 0.156

∆T 3= |0.15 – 0.07 |=0.08 ∆T4 = |0.14 – 0.597 |= 0.457

6.- ¿Qué es inercia?

 Informe de Práctica de Laboratorio 2017

La inercia es la resistencia que opone la materia al modificar su estado de reposo o

movimiento. En física se dice que un sistema tiene más inercia cuando resulta más difícil
lograr un cambio en el estado físico del mismo. Los dos usos más frecuentes en física son
la inercia mecánica y la inercia térmica.

La primera de ellas aparece en mecánica y es una medida de dificultad para cambiar el

estado de movimiento o reposo de un cuerpo. La inercia mecánica depende de la cantidad
de masa y del tensor de inercia.
 SEGUNDA CONDICION DE EQUILIBRIO:
Convirtiendo la TABLA 02 en Kg. Y metros, se tiene en la siguiente tabla
N 𝑚1𝑖 (𝑔) 𝑚2𝑖 (𝑔) 𝑚3𝑖 (𝑔) 𝐿1𝑖 (𝑐𝑚. ) 𝐿2𝑖 (𝑐𝑚. ) 𝐿3𝑖 (𝑐𝑚. ) 𝑇𝑖 (𝑁) 𝜃𝑖
01 0.105 0.055 0.025 0.235 0.53 0.775 0.92 55º
02 0.055 0.205 0.03 0.235 0.53 0.775 1.44 54 º
03 0.055 0.015 0.305 0.235 0.53 0.775 2.33 52.8
04 0.03 0.01 0.0095 0.235 0.53 0.775 1.07 51.5
g=9.8
N F1 F2 F3 L1 L2 L3 𝑇𝑖 (𝑁) 𝜃𝑖
01 1.029 0.539 0.245 0.235 0.53 0.775 0.92 55º
02 0.539 2.009 0.294 0.235 0.53 0.775 1.44 54 º
03 0.539 0.147 2.989 0.235 0.53 0.775 2.33 52.8
04 0.294 0.098 0.0931 0.235 0.53 0.775 1.07 51.5

Donde la Longitud y masa de la regla es: L = 1m. m = 128.5 gr.

Entonces: L/2=0.5m m= 1.259Kg/s2.
7.- Haga el diagrama del sistema de fuerza que actúan sobre el cuerpo rígido y formule ecuaciones
de equilibrio para el sistema. Considerar también el peso del cuerpo rígido (regla).

T T

D W3 R

Wb D*Cosθ

W2

R W1 W

Donde: W = W1 + W2 + W3 + Wr p=Wr: Peso de la regla.

T: Tensión. R: Reacción.
 Informe de Práctica de Laboratorio 2017
8.- Conociendo los valores de los pesos W1 W2 W3, las distancias Li y el angulo de inclinación θi
⃗.
determine analíticamente el valor de la fuerza de tención 𝑇

d1 cos W1  d 2 cos W2  d3 cos W3  d D / 2 cos Wr

T
DSen

Cos( )(d1W1  d 2W2  d3W3  d D / 2Wb )

Ti 
DSen

Cos(55)[0.235(1.029)  0.530(0.539)  0.775(0.245)  0.05(1.259)]

T1   0.943N
1Sen(55)

Cos(54)[0.235(0.539)  0.530(2.009)  0.775(0.294)  0.5(1.259)]

T2   1.489 N
1Sen(54)

Cos(52.8)[0.235(0.539)  0.530(0.147)  0.775(2.989)  0.5(1.259)]

T3   2.391N
1Sen(52.8)

Cos(51.5)[0.235(0.294)  0.530(0.098)  0.775(0.093)  0.5(1.259)]

T4   0.654 N
1Sen(51.5)

9.- Compare este valor con el valor experimental medido por el sensor de fuerzas. Determine
también la fuerza de reacción en el punto de apoyo O (figura 1.4) Esta fuerza debe tener una
pendiente de inclinación.

Podemos observar que los valores de las tenciones varían en decimas lo cual seria un error grande.

Ryi  W1i  W2i  W3i  Wbi Rxi  Ti

Ry1  1.029  0.539  0.245  1.259  2.772

Ry 2  0.539  2.009  0.294  1.259  4.101

Ry 3  0.539  0.147  2.989  1.259  4.925

Ry 4  0.294  0.098  0.093  1.259  1.744

10.- Elabore una tabla en el cual haga su resumen de los resultados obtenidos. Si existe diferencia
a que atribuye usted esta diferencia.

n 𝜃𝑖 Ti Ti |∆Ti| Rxi RYi Ri

1 55 0.943 0.92 0.023 0.943 2.772 2.928
2 54 1.489 1.44 0.049 1.489 4.101 4.363
3 52.8 2.391 2.33 0.061 2.391 4.925 5.475
4 51.5 0.654 1.07 0.416 0.654 1.744 1.863
El error que se comete en el experimento es a causa de la mala tomas de datos, en cuanto a la
precisión de los valores, como también al momento de instalar el equipo no se realizo con la precisión
que se requiere en este caso.
 Informe de Práctica de Laboratorio 2017

11.- Si la cuerda de tensión que contiene al Sensor de fuerza no estaría en posición horizontal. ¿Qué
diferencias existirían en los cálculos analíticos de la fuerza de tensión y la fuerza de reacción en el
punto de apoyo?
La tensión cuando esta en forma horizontal, forma un ángulo de 90 grados, Pero si la tención no
estaría en forma horizontal, y el ángulo no seria igual al del horizontal.

Las diferencias en los cálculos analíticos se debería al ángulo que nunca por nunca seria igual., y
menos con la reacción

12.- También adjuntar el valor de las componentes horizontal y vertical de la fuerza de reacción en
el punto de apoyo O; así como su ángulo de inclinación con respecto a la horizontal. Utilice las
ecuaciones (1.3). Para que elabore las tablas de su informe puede considerar los siguientes
modelos:

n 𝜃𝑖 W1iCosθ(N) W2iCosθ(N) W3iCosθ(N) L1i(m) L2i(m) L3i(m)

1 55 0.590 0.309 0.141 0.235 0.53 0.775
2 54 0.317 1.181 0.173 0.235 0.53 0.775
3 52.8 0.326 0.089 1.807 0.235 0.53 0.775
4 51.5 0.183 0.061 0.058 0.235 0.53 0.775

n 𝜃𝑖 Ti Ti |∆Ti| Rxi RYi Ri

1 55 0.943 0.92 0.023 0.943 2.772 2.928
2 54 1.489 1.44 0.049 1.489 4.101 4.363
3 52.8 2.391 2.33 0.061 2.391 4.925 5.475
4 51.5 0.654 1.07 0.416 0.654 1.744 1.863
DondEe:
~
T y T : Fuerzas de tension det er min adas teorica y en el laboratorio, respectivamente.
i i

T I  T i  T i : Diferencia entre estos valores.

~

R ,RYi Xi
: Componentes ortogonales de las fuerzas de reaccion.

Ri : Modulo de la fuerza de reaccion.

VI. CONCLUSIONES
 Se comprueba experimentalmente la primera condición de equilibrio donde las fuerzas
de tensión son calculadas en forma analítica y la medida del sensor, por lo cual la
diferencia no es muy grande.
 La segunda condición de equilibrio se comprueba pues mediante la suma de momentos
de fuerza y aproximándose a cero.
 Se encontró teóricamente el valor de la fuerza equilibrante de dos fuerzas concurrentes,
por la ley de cosenos, por la ley de senos o de Lamy y por descomposición rectangular, y
los valores hallados se compararon con los valores hallados experimentalmente,
resultando valores casi similares.
 Informe de Práctica de Laboratorio 2017
 Se comprobó que teóricamente se puedo aprender y que en la práctica si, también no
se toman datos exactos ni precisos es donde se ocasionan errores. Y así no se pueden
obtener resultados exacto .

VII.- SUGERENCIAS
 Tener cuidado con los materiales de trabajo.

VIII, BIBLIOGRAFIA
 Leyva, Humberto, “FISICA I”, Tercera Edición 2004.
 Serway, Raymond, “FISICA, PARA CIENCIAS E INGENIERIAS”, Volumen I, Sexta Edición, 2004.
 http://es.wikipedia.org/wiki/Leyes_de_Newton#Primera_ley_de_Newton_o_Ley_de_la_in
ercia
 http://es.wikipedia.org/wiki/Leyes_de_Newton#Segunda_ley_de_Newton_o_Ley_de_fuerz
a
 http://www.molwick.com/es/movimiento/101-primera-ley-newton inercia.html
 Michel Valero Física Fundamental Vol.-1
 Alonso –Finn Física Vol.-1
