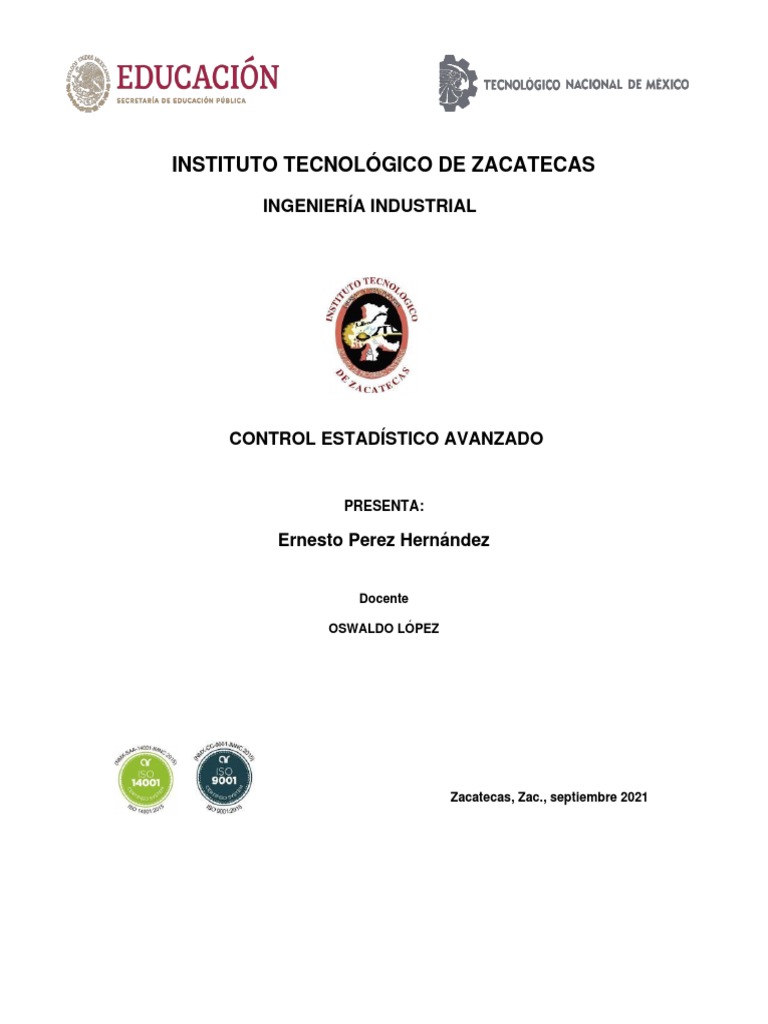

INSTITUTO TECNOLÓGICO DE ZACATECAS

INGENIERÍA INDUSTRIAL

CONTROL ESTADÍSTICO AVANZADO

PRESENTA:

Ernesto Perez Hernández

Docente

OSWALDO LÓPEZ

Zacatecas, Zac., septiembre 2021

1. Conteste las siguientes preguntas acerca de la carta CUSUM:

a. ¿Por qué recibe ese nombre?

Es por qué se debe a que es una carta en la cual se gráfica la suma acumulada de las
desviaciones tomando en cuenta la media global

b. ¿Qué ventajas y desventajas tiene sobre las tradicionales cartas de Shewhart?

Puede detectar cambios pequeños del proceso de magnitudes 0.8 𝜎𝑥̅ y 1 𝜎𝑥̅ al menos
cuatro veces más rápido.

c. ¿En qué situaciones se recomienda su aplicación?

Es necesario cuando se detectar cambios pequeños.

d. ¿Cuáles son las dos formas de construir una carta CUSUM y en qué consiste
cada una?

La CUSUM de dos lados es un dispositivo especial llamado “máscara”.

La CUSUM tabular es la que se consideran de manera separada las sumas acumuladas por
arriba y las sumas acumuladas por abajo.

2. Conteste las siguientes preguntas acerca de la carta EWMA:

a. ¿Por qué recibe ese nombre?

Significa: Exponentially Weighted Moving-Averange, “promedios móviles exponencialmente

ponderados”. Carta en que se gráfica la suma ponderada de las medias de los sub-grupos
observados hasta el tiempo de inspección

b. ¿Qué ventajas y desventajas tiene sobre las tradicionales cartas de Shewhart?

Es fácil de construir, y detecta pequeños cambios de nivel, pero solo se puede ver parte del
proceso
 c. ¿En qué situaciones se recomienda su aplicación?

En la CUSUM y la carta EWMA se recomienda detectar cambios pequeños de nivel.

3. En una carta EWMA, explique el efecto que tendría utilizar un valor de λ muy cercano a
1. También explique el efecto de tomar un valor de λ muy cercano a cero.

Mientras más cerca esté de cero es mayor el peso de los datos históricos, si está más cerca
de uno, tiene más influencia la última media observada y el pasado tiene menos paso. De
tal forma que cuando λ = 1 sería equivalente a la carta de medias tradicional, que no da
ningún peso a la información anterior a un punto dado

Diseñe una carta CUSUM con α = 0.005, δ = 0.75, σ = 3 y n = 5. Encuentre los parámetros
fundamentales de la máscara V, así como los parámetros H y K de la versión tabular.
Suponga que el valor nominal es μ0.

4. ¿En qué casos es recomendable utilizar las parejas de cartas Shewhart-CUSUM o

Shewhart-EWMA?

Lo mejor es utilizarlas en los procesos que interesa realizar un monitoreo cercano para
detectar cualquier cambio de nivel.

La carta Shewhart-CUSUM se recomienda cuando se detectan cambios grandes.

La carta Shewhart-EWMA se recomienda cuando se detectan cambios pequeños.

5. Suponga que para un proceso en control se desea un ARL0 = 400 y que es de interés
detectar cambios de nivel de magnitud 1.5 veces el error estándar.
Encuentre los parámetros de la máscara V de una CUSUM para este proceso.

6. A cierto producto químico orgánico comercial se le mide cada cuatro horas el nivel de
una sustancia relacionada con su pureza. Los datos de 22 muestras son los siguientes
(ordenados por renglón): 15.3, 15.7, 14.4, 14.0, 15.2, 15.8, 16.7, 16.6, 15.9, 17.4, 15.7,
15.9, 14.7, 15.2, 14.6, 13.7, 12.9, 13.2, 14.1, 14.2, 13.8, 14.6.

a) Dado que el valor objetivo de esta sustancia es 15 y que se conoce que la desviación
estándar es de alrededor de 1, construya la carta CUSUM para estos datos.

Use k = 0.5 y h = 5. Aplique la CUSUM con máscara y también en forma tabular.

b) Construya una carta de individuales para estos datos y comente su desempeño en

relación con la CUSUM del inciso anterior.
 Al ver la gráfica cambio de nivel de la muestra 11 a la 17, por lo que significa que hubo un
cambio en la producción que hizo que la pureza fuera diferente.

c) Usando λ = 0.2 construya la carta EWMA. Compare su desempeño con la CUSUM

del inciso.

El proceso comenzó bien hasta llegar a la muestra 9 el proceso se elevó y después

drásticamente cayó y provocando problemas de estabilidad en la gráfica.

7. Los datos que se muestran en la tabla 9.6 son los promedios de muestras de tamaño 5
que se obtuvieron del muestreo periódico de un proceso. Se sabe que la desviación
estándar del proceso es 1.3.

a) Obtenga una carta CUSUM e interprétela.

Tres puntos de las muestras están por debajo del margen permitido pero luego se recupero
y volvió a salir fuera de los limites superiores dando por entendido que se tiene una
inestabilidad.

b) Obtenga una carta 𝑥̅.

c) Construya una carta EWMA e interprétela.

Al parecer coinciden los puntos que se salen por debajo del margen y también se muestra
el cambio hacia arriba.

d) Comente las diferencias que encontró entre las tres cartas.

el proceso en las tres cartas es inestable por lo que se requiere atención urgente al proceso
para ver que está pasando y dar solución con el problema.

8. Los datos que se muestran en la tabla 9.7 son los promedios de muestras de tamaño 6,
que se obtuvieron del muestreo periódico de un proceso. Se sabe que la desviación
estándar del proceso es 2.2.

a) Obtenga una carta CUSUM e interprétela.

Se observa que las muestras permanecen en estado estable, pero al final se elevan saliendo
de lo estable por lo que es recomendable poner atención en esas muestras para ver el
posible error que tienen.

b) Obtenga una carta 𝑥̅.

c) Construya una carta EWMA e interprétela.

En la carta CUSUM es estable pero que de igual manera tiende a el lado negativo.

d) Comente las diferencias que detectó en cada carta.

En las cartas se observa que se necesita para ver que sucede en el proceso porque en cada
carta la muestra va hacia lo negativo, pues el proceso no está en peligro, pero hay que
revisar por qué está pasando para mejorar y corregir el proceso.

9. En un proceso de envasado, la etiqueta de los frascos declara contener 50 gramos de

café soluble. Cada hora se sacan cinco frascos consecutivos y se pesan.
Los promedios de las últimas 30 muestran fueron los siguientes:

49.85 49.71 50.23 50.09 50.14 50.30 50.04 49.69 49.91 49.97 49.37 49.89 50.90
50.78 50.74 50.69 50.91 50.85, 50.48 50.79 50.98 50.78 50.85 50.55 50.47 50.47
50.69 50.75 50.68 50.74

a) Construya la carta 𝑥̅ considerando que la desviación estándar del proceso es 1

gramo, e interprétela sólo con la regla 1.
 se observa un cambio de nivel que no es normal.
b) Construya una carta CUSUM con la cual interesa detectar un cambio de nivel de 1
desviación estándar del proceso con ARL0 = 500. ¿El proceso está en control
estadístico?

El proceso no está en control estadístico notablemente.

c) ¿Cuál sería el valor de ARL0?

d) Construya una carta EWMA e interprétela.
Todos los puntos salen de los límites por lo que se puede decir que hay un problema en el
proceso.

e) ¿Cuál sería el ARL0 para la EWMA? ¿Y cuál sería el ARL1?

f) Compare lo que se detectó con cada una de las tres cartas.

En las cartas se ve que el proceso se encuentra fuera de los límites siendo el resultado un
problema crítico y es necesario detener la producción para ver que está pasando.

Carta de control para datos auto-correlacionados

11. Sobre los datos auto-correlacionados conteste.

a) Cuando los datos de un proceso están auto-correlacionados, ¿cuál es el supuesto de

las cartas tradicionales que no se cumple?

Las mediciones sucesivas en el proceso sean independientes.

b) Si se quisiera monitorear alguna variable de un proceso que en forma ordinaria está

correlacionada con variables ambientales como temperatura y humedad, ¿sería
apropiado analizar tal variable con una carta tradicional?

No, sin la presencia de causas las mediciones sucesivas tienen algún nivel de correlación.

c) Proponga un ejemplo
Procesos químicos, donde las mediciones sucesivas del proceso o su producto tienen una
conexión, así como procesos donde ocurren derivas o desvíos a través del tiempo

12. Para la carta ARIMA, conteste las siguientes preguntas

a) ¿Por qué recibe ese nombre?

Es una carta para modelos autorregresivos, integrados y de medias móviles que crea
gráficos de control para una sola variable numérica donde los datos fueron recolectados
individualmente o en subgrupos.

b) ¿Qué ventajas y desventajas tiene sobre las tradicionales cartas de Shewhart?

Las ventajas es que son buenos para la predicción en el corto plazo, sirven como puntos de
referencia, son baratos y rápidos de construir.

Las desventajas son pobres para predecir momentos de cambios estructurales y puntos de
giro, son de memoria corta, menos eficiente en el uso de información

c) ¿En qué situaciones se recomendaría su aplicación?

En procesos continuos que sean muestreados en intervalos a lo largo del tiempo que
exhiban el tipo de autocorrelación.

d) Describa de manera específica y breve cómo se obtiene una carta ARIMA.

Utilizando un software estadístico Minitab. Cuando se obtenga una nueva observación, se

deberá calcular el residuo correspondiente, y si ese residuo cae dentro de los límites de la
carta o no contribuye a generar algún otro patrón no aleatorio, entonces será evidencia a
favor de que el proceso está operando bajo causas comunes de variación.
13. En referencia a los datos del ejemplo 9.4, y con apoyo de una hoja de cálculo
electrónico haga lo siguiente.

a) Obtenga los coeficiente de autocorrelación simple rk, con k = 1, 2,…,15.

b) Calcule los coeficientes de autocorrelación parcial rkk, con k = 1, 2,…,15.

 c) Para cada caso anterior obtenga una gráfica de barras de k contra el valor del
coeficiente. Si procedió de manera correcta estas gráficas deben ser muy
similares a las correspondientes de la figura 9.6.

14. En referencia a los datos del ejemplo 9.4 y con apoyo de un software estadístico, haga
lo siguiente.

a) Obtenga la primera diferencia de toda la serie, y obtenga una gráfica de esta nueva
serie (tiempo contra la primera diferencia). A partir de esta gráfica, ¿sigue siendo
evidente el patrón de autocorrelación en esta nueva serie?
Explique.
b) Con la nueva serie ajuste un modelo ARI (1,1), y reporte los aspectos más
relevantes de tal ajuste.
c) Obtenga e interprete una carta de individuales para los residuos del modelo previo.
15. En Bisgaard y Kulahci (2005) se presentan 80 datos que son resultado de medir cada
hora la temperatura de un gran horno de cerámica, con el propósito de controlar en
forma adecuada esta variable. A las mediciones originales se les ha restado una
temperatura de 1550, los datos resultantes, ordenados por renglón, se muestran
enseguida:

28.71 28.79 29.38 29.36 29.83 30.13 28.95 29.18 29.52 29.72 30.11 30.41 30.77
30.05 29.53 29.00 29.12 29.13 29.39 29.73 30.12 30.23 30.25 29.80 29.72 29.49
29.22 29.03 29.76 30.19 30.17 30.22 30.44 30.71 29.91 29.48 29.82 30.34 30.56
30.05 29.63 28.82 28.59 28.56 29.56 29.46 29.59 29.66 29.89 30.03 29.76 29.84
30.41 30.30 30.17 29.81 29.71 29.77 30.16 30.38 30.18 29.59 30.06 31.21 30.89
30.82 30.48 29.97 29.64 30.42 30.06 30.12 29.92 29.57 29.56 29.40 28.90 28.50
29.30 29.93

a) ¿Dado el tipo de proceso es razonable suponer que las mediciones sucesivas sean
independientes? Argumente.

No, ya que lo mejor sería suponer que son auto correlacionados por la naturaleza de los
mismos.

Obtenga una carta de control de individuales, y comente los aspectos más relevantes que
observe.
Se observar que el proceso tiene tanta inestabilidad que hay varios puntos que se salen de
los límites, por lo que se observa en la gráfica que es inestable.

b) Repita el proceso anterior pero ahora aplicando una carta EWMA.

c) Organice los datos en pares, considerando los datos sucesivos de la forma (xi, xi+1),
obtenga un diagrama de dispersión para estas parejas de datos y comente los
aspectos más relevantes haciendo referencia a la temperatura del horno.

Los puntos en esta gráfica no están tan dispersos por lo que tienen correlación.

d) Repita la actividad anterior pero ahora considerando un retardo igual a 2, es decir,

ahora para las parejas de la forma (xi, xi+2).
e) Vuelva hacer lo anterior pero ahora para los pares de la forma (xi, xi+3).

f) Calcule el coeficiente de autocorrelación simple rk, para k = 1, 2,…,20; y comente.

 g) Aplique la prueba Box-Pierce para la independencia de la serie y comente los
resultados.

Los datos muestran que la Q (60.56) y es mayor que la Chi Cuadrada (30.14), por lo que los
datos están conectados, quiere decir que las primeras gráficas no son confiables.

h) Utilizando las funciones FAC y FACP proponga y ajuste un modelo ARIMA adecuado
para la serie.

i) Obtenga los residuos del modelo anterior y analícelos con una carta de individuales.
Sigue existiendo un punto rojo, pero de manera general el proceso no se ve tan inestable.

j) Comparando las cartas de los incisos b) y c); contra la del j), ¿cuáles son sus
conclusiones generales en cuanto al control estadístico del proceso?
Finalmente se observa que si no se verifican los datos que están auto correlacionados se
pueden generar una falsas alarma, por lo que, si se sospecha en un proceso auto
correlacionado hay que hacer la prueba, con un modelo ARIMA para así saber cuál es la
gráfica correcta.
