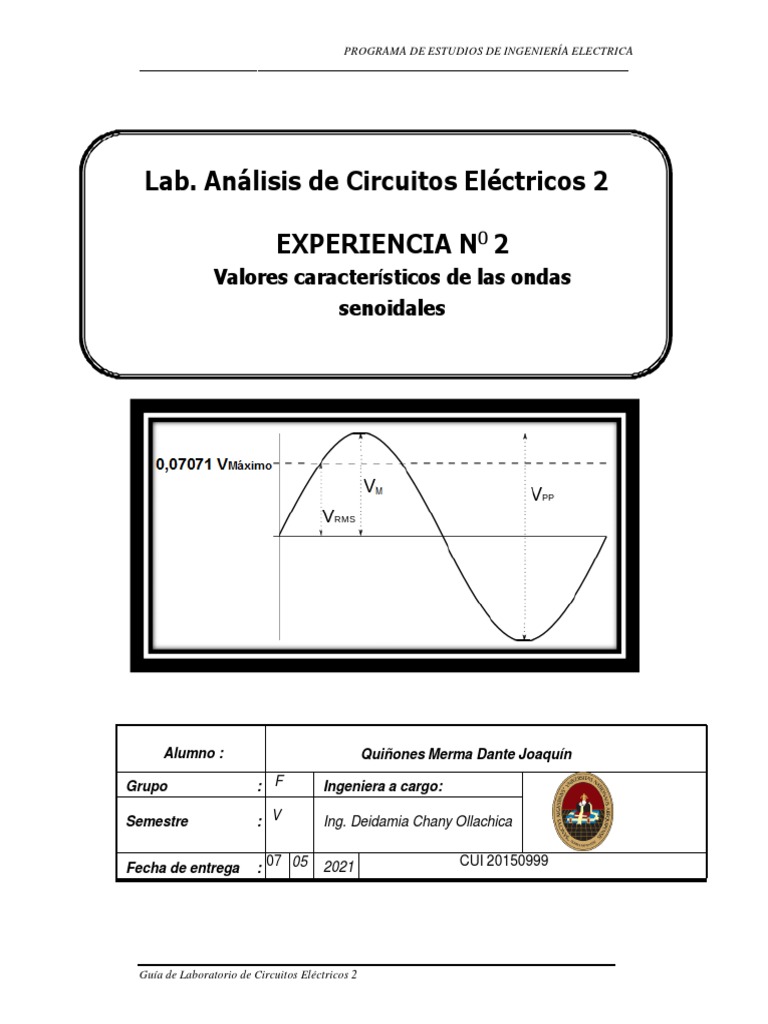

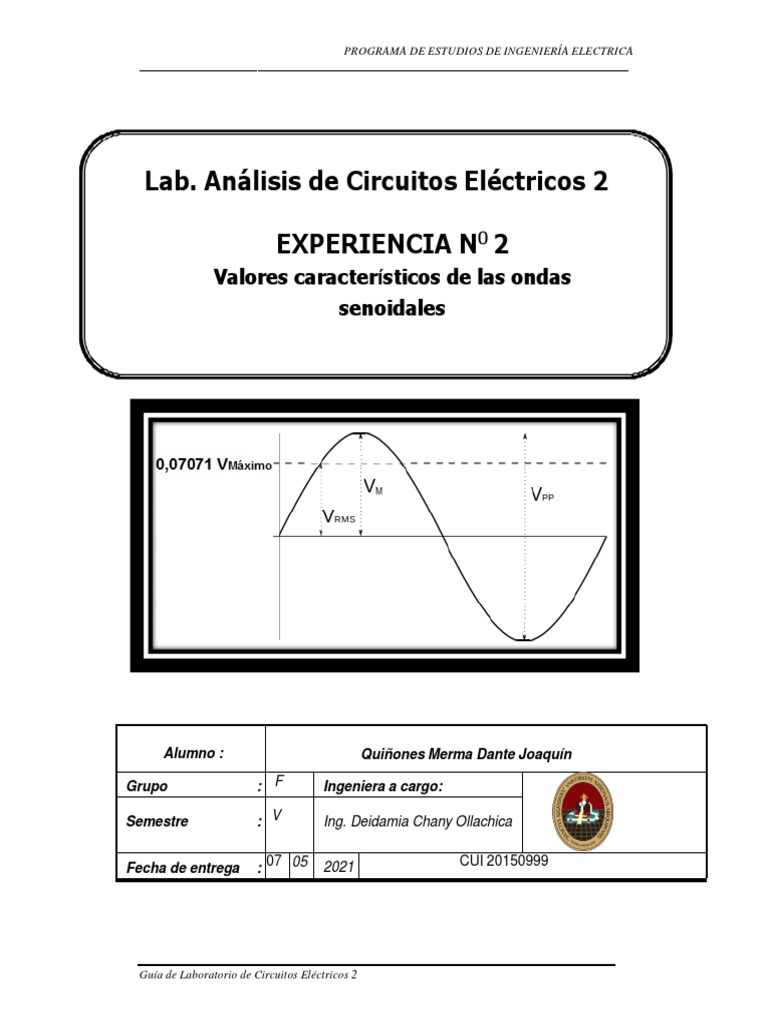

PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA
Lab. Análisis de Circuitos Eléctricos 2
EXPERIENCIA N0 2
Valores característicos de las ondas
senoidales
Alumno : Quiñones Merma Dante Joaquín
Grupo : F Ingeniera a cargo:
Semestre : V Ing. Deidamia Chany Ollachica
Fecha de entrega : 07 05 2021 CUI 20150999
Guía de Laboratorio de Circuitos Eléctricos 2

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

FACULTAD DE INGENIERIAS DE PRODUCCIÓN Y SERVICIOS
PROGRAMA DE ESTUDIOS DE INGENIERIA ELECTRICA
SESION 2: VALORES CARACTERISTICOS DE LAS ONDAS

SENOIDALES
I OBJETIVO: Analizar y determinar en forma experimental los valores medios y
eficaces en un circuito de C.A. resistivo, con rectificador de media onda y con
rectificador de onda completa. Conocer los instrumentos que miden estos
valores (valor medio y valor eficaz). Verificar el valor de la frecuencia (60 Hz).
II. MARCO TEÓRICO:
La Onda Senoidal
La onda senoidal es el tipo más común de señal alterna. El servicio de energía
provisto por las compañías que generan electricidad está en forma senoidal. La
siguiente figura muestra una señal senoidal.
Como se puede notar una señal senoidal alterna entre valores positivos y
negativos. Si un voltaje senoidal es aplicado a un circuito resistivo, resulta una
corriente senoidal. Cuando el voltaje cambia de polaridad, la corriente cambia
de dirección. Vamos a examinar algunas características de la señal senoidal:
Periodo (T): se define como el tiempo que le toma a la señal completar un ciclo
completo. Es siempre un valor fijo para una señal senoidal.
Frecuencia (f): es la inversa del periodo. Se mide en Hz. Un Hz equivale a un

ciclo por segundo.
Valor pico (Vp): es el valor del voltaje o la corriente en el máximo positivo o

negativo con respecto a cero.
Valor pico a pico (Vpp): es el valor de voltaje o de corriente entre los puntos
máximo y mínimo. Es el doble del valor pico.

Valor rms: El término rms se refiere a "root-mean-square". En ocasiones

también nos referimos a él como valor efectivo. Es igual al voltaje dc que
produce la misma cantidad de calor en una resistencia que el voltaje
senoidal. El valor pico de una señal senoidal puede ser convertido a rms
usando la siguiente relación: Vrms = 0.707 Vp. Todos los instrumentos que
miden alguna magnitud eléctrica de corriente alterna nos indican el valor eficaz
de la onda de dicha magnitud.
Valor promedio: es el área bajo la curva dividido entre la distancia de la curva

a lo largo del eje horizontal. También se le llama valor dc.
Valores promedios y efectivos de algunas ondas que se encuentran con

frecuencia en las mediciones eléctricas
Medida de voltajes
Generalmente cuando hablamos de voltaje queremos realmente expresar la
diferencia de potencial eléctrico, expresado en voltios, entre dos puntos de un
circuito. Los voltajes pueden también medirse de pico a pico (entre el valor máximo
y mínimo de la señal). Es muy importante que especifiquemos al realizar una medida
que tipo de voltaje estamos midiendo.
El osciloscopio es un dispositivo para medir el voltaje de forma directa. Otros medidas
se pueden realizar a partir de esta por simple cálculo (por ejemplo, la de la intensidad
ó la potencia).

En la figura anterior se ha señalado el valor de pico V p, el valor de pico a pico V pp,

normalmente el doble de V p y el valor eficaz V ef ó VRMS (root-mean-square, es decir
la raíz de la media de los valores instantáneos elevados al cuadrado) utilizada para
calcular la potencia de la señal CA.
Realizar la medida de voltajes con un osciloscopio es fácil, simplemente se trata de

contar el número de divisiones verticales que ocupa la señal en la pantalla. Ajustando
la señal con el mando de posicionamiento horizontal podemos utilizar las
subdivisiones de la rejilla para realizar una medida más precisa. (recordar que una
subdivisión equivale generalmente a 1/5 de lo que represente una división completa).
Es importante que la señal ocupe el máximo espacio de la pantalla para realizar
medidas fiables, para ello actuaremos sobre el.
Algunos osciloscopios poseen en la pantalla un cursor que permite tomar las medidas
de tensión sin contar el número de divisiones que ocupa la señal. Básicamente el
cursor son dos líneas horizontales para la medida de voltajes y dos líneas verticales
para la medida de tiempos que podemos desplazar individualmente por la pantalla.
La medida se visualiza de forma automática en la pantalla del osciloscopio.
Medida de tiempo y frecuencia

Para realizar medidas de tiempo se utiliza la escala horizontal del osciloscopio. Esto
incluye la medida de periodos, anchura de impulsos y tiempo de subida y bajada de
impulsos. La frecuencia es una medida indirecta y se realiza calculando la inversa
del periodo. Al igual que ocurría con los voltajes, la medida de tiempos será más
precisa si el tiempo objeto de medida ocupa la mayor parte de la pantalla, para ello
actuaremos sobre el rango del tiempo. Si centramos la señal utilizando el mando de
Move podemos utilizar las subdivisiones para realizar una medida más precisa.

III. ELEMENTOS A UTILIZAR:

- 01 osciloscopio
- 01 Variac monofásico, generador de ondas, resistencias
- 01 voltímetro
- 01 multímetro
- conductores para conexiones
IV. ACTIVIDADES:
a) Armar el circuito de la figura adjunta
b) Calibrar el osciloscopio para ser usado como voltímetro, y luego variando la

tensión de salida del variac monofásico para diferentes magnitudes de tensión,
entre 0 y 220 voltios.
c) Variando la tensión del variac monofásico, medir la tensión en el voltímetro y en
el osciloscopio para un juego de 10 valores.
Nº V voltimetro Vpico Vpico-pico Veficaz Vmedio Periodo Frecuencia
1 19.998 28 56 19.798 2.403mV 0.016 62.5
2 39.995 55 110 38.8908 4.806mV 0.016 62.5
3 59.997 80 160 56.67 7.209mV 0.016 62.5

4 79.997 110 220 77.782 9.635mV 0.016 62.5
5 99.996 145 290 102.53 12.012mV 0.016 62.5
6 119.995 165 330 116.6726 14.419mV 0.016 62.5
7 139.996 200 400 141.42 16.822mV 0.016 62.5
8 159.994 220 440 155.563 19.219mV 0.016 62.5
9 199.992 280 560 197.989 24.024mV 0.016 62.5
10 219.992 310 620 219.203 26.497mV 0.016 62.5
a) Calibrar el osciloscopio para ser usado como voltímetro, y luego

reemplazar el variac por un generador de ondas senoidales a unas
diferentes frecuencias. Para diferentes magnitudes de tensión, es decir
variando la tensión entre 0 y 10 voltios.
b) Variando la frecuencia del generador, medir la tensión en el voltímetro y
en el osciloscopio para un juego de 10 valores.

Nº V voltimetro Vpico Vpico-pico Veficaz Vmedio Periodo Frecuencia
1 49.998 70 140 49.4974 6.024mV 0.016 62.5
2 59.998 85 170 60.0104 7.207mV 0.012 83.333
3 69.997 100 200 70.7106 8.408mV 0.010 100
4 79.997 115 230 81.317 9.587mV 0.009 111.11
5 89.997 130 260 91.924 10.782mV 0.00075 133.33
6 104.996 150 300 106.066 12.617mV 0.0068 147.05
7 114.996 165 330 116.67 13.781mV 0.006 166.667
129.995 180 360 127.28 15.615mV 0.0055 181.818

8
9 144.994 200 400 141.42 17.47mV 0.0048| 208.3333
10 244.991 350 700 247.487 29.519mV 0.0035 285.7142
c) Armar el siguiente circuito

3. Calcule teóricamente la caída de tensión en cada resistencia. Realice la

simulación. Luego, con el multímetro medir las tensiones en cada
componente. Haga lo mismo con el osciloscopio, previo ajuste de
sondas. Registre los valores en la tabla 1.1
6
Corriente total = 120𝑘+56𝑘+39𝑘 = 0.0279mA
Voltaje en la resistencia de 120k Ohms = (0.0000279x120000)=3.349Volts

Voltaje en la resistencia de 56k Ohms = (0.0000279x56000)=1.5624Volts
Voltaje en la resistencia de 39k Ohmios = (0.0000279x39000)=1.0881Volts
Osciloscopio para la señal de 6 Vrms
Osciloscopio para r1

Tabla 3.
Vrms(V) VR1rms(V) VR2rms(V) VR3rms(V)
Valor teórico 6 1.5624 1.0881 3.349
Valor simulado 6 1.563 1.089 3.349
Valor medido con el multímetro 6 1.563 1.089 3.349
Valor medido con el osciloscopio 6.364 1.556 1.0960 3.3941

V CUESTIONARIO:
1. ¿Cuáles son los valores característicos de las ondas senoidales?
Las ondas senoidales poseen 8 Valores característicos:
Fase
Definimos como fase como una medida de la diferencia del tiempo entre dos ondas
senoidales. Aunque la fase es una diferencia verdadero del tiempo, siempre se mide en
términos de ángulo, en grados o radianes. Eso es una normalización del tiempo que
requiere un ciclo de la onda sin considerar su verdadero periodo de tiempo.
La fase de una onda es igual al instante en el que se analiza su valor, cuando nos d an el
valor de fase nos están dando el valor de la velocidad angular por el tiempo:
Periodo
Una onda senoidal es una función periódica, es decir: se va repitiendo cada cierto tiempo, al
tiempo que tarda la onda en realizar un ciclo se le llama periodo y se representa como T.
El periodo se mide en segundos y es igual a la inversa de la frecuencia.
Frecuencia:
La frecuencia es el número de ciclos que la onda realiza en un segundo, se mide en Hertz o
Hercios y es la inversa del periodo.
Velocidad Angular:
Es la velocidad a la que gira la bobina del alternador que induce la corriente alterna, se calcula
como el ángulo recorrido en un ciclo (2π) partido por el periodo
Valor pico:
Es el valor más elevado que puede alcanzar una onda senoidal
V pico = Vrms x √2
Valor instantáneo:
Es el valor que toma la onda en un instante de tiempo determinado “t” o para un determinado
ángulo.
Valor eficaz:
También llamado voltaje rms (root mean square)
El significado físico del valor eficaz es designar el valor de una corriente rigurosamente
constante que al circular sobre una determinada resistencia óhmica produciría los mismos
efectos caloríficos que dicha corriente variable. De este modo, se establece un paralelismo entre
cualquier tipo de corriente variable y la corriente continua que simplifica los cálculos con esta
última.
Valor medio:
Llamamos valor medio de una onda senoidal a la media aritmética de todos los valores
instantáneos de tensión, medidos en un cierto intervalo de tiempo, teóricamente podríamos
decir que el valor medio de un ciclo completo es de “0”, sin embargo, en la vida real esto no es
así.
2. ¿Qué es el valor eficaz de una onda y como se determina?
La idea de valor eficaz surge de la necesidad de medir la eficacia de una fuente de tensión
o corriente en el suministro de potencia a una carga resistiva.
El valor eficaz o rms de una corriente periódica es la corriente continua que suministra la
misma potencia promedio a una resistencia que la corriente periódica
El voltaje rms está dado por:
El valor eficaz de una señal periódica es su valor medio cuadrático

𝑽𝒑𝒊𝒄𝒐
Vrms =
√𝟐
3. ¿Qué es el valor medio de un onda y como se determina?
En un periodo, el valor medio es cero, ya que cada valor de la onda tiene su
correspondiente opuesto. Sin embargo, en las funciones senoidales se considera el valor
medio en un semiciclo (que corresponde a un semiperiodo).
La fórmula sería:
Donde T es el periodo de la señal, el cual podemos hacer variar dependiendo de entre que
valores deseemos hallar el valor medio, como en el siguiente ejemplo:
El promedio de los valores que tomo en una señal, es el promedio de los valores que toma.
Por ejemplo, en este caso queremos analizar el valor medio de “-T a T”

Donde “2T” es la longitud del intervalo que estamos tomando, de –T a T tendríamos 2T.
4. Explique las diferencias entre el valor medio y el valor eficaz.
El valor medio es la medida instantánea o los valores instantáneos mediante un
periodo de la onda mientras que el valor eficaz es la media cuadrática de los
valores instantáneos durante un periodo completo.
5. ¿Qué clase de instrumentos miden el valor eficaz, y cuales miden el
valormedio?
Para valor medio:
Para hallar el valor medio podemos usar el multímetro, pero debe cumplir con ciertas
características que nombraré a continuación en el siguiente ejemplo:
En teoría nos dará casi “0” el valor medio si medimos el valor medio de un ciclo
completo, por lo que este método solo nos servirá para poder medir voltajes
medios de voltajes rectificados, por ejemplo si tenemos un rectificador de onda,
podremos usar este método, lo explicaremos mejor con una simulación:
En este caso tenemos un diodo rectificador, el cual permite que la corriente fluya
en una sola dirección, por lo que en teoría, nuestro valor medio ya no debería
darnos “cero”, ya que no se anularán, ya que todas las crestas serán positivas, lo
podemos comprobar con nuestro osciloscopio:
Por lo que ahora si podremos calcular nuestro valor promedio, ya que en esta
situación, NO nos dará cero.
Ajustamos nuestro voltímetro en DC y ahora realizamos la medición, en paralelo

como ya sabemos.
Teoricamente, deberíamos seguir simplemente la fórmula de:
𝑉𝑜𝑙𝑡𝑎𝑗𝑒 𝑝𝑖𝑐𝑜
𝜋
Pero, debemos recordar de Circuitos electrónicos 1, que el Diodo de silicio

consume 0.7 Voltios, por lo que nuestra fórmula para hallar el valor medio será:
Valor promedio:
𝑉𝑜𝑙𝑡𝑎𝑗𝑒 𝑝𝑖𝑐𝑜−0.7 12𝑥√2−0.7

𝜋
= 𝜋
= 5.179 Voltios, como podemos ver, es un valor muy
cercano a lo que medimos con el multímetro en DC.
Para Voltaje rms:

Para hallar el voltaje rms simplemente usamos un multímetro, conectándolo en

paralelo sin considerar la polaridad, obviamente habiendo seleccionado la
función voltaje AC previamente.
6. ¿Qué es una fuente rectificadora?
Una fuente rectificadora es aquella fuente que transforma la corriente alterna en corriente
continua, por medio de bobinas y diodos de potencia, en circuitos eléctricos usamos
rectificadores cuando necesitamos rectificar la onda para luego transformarla a corriente
continua.
7. ¿A que se denomina diodos de potencia y cual es su uso?
Los diodos de potencia se caracterizan porque en estado de conducción, deben ser
capaces de soportar una alta intensidad con una pequeña caída de tensión. En sentido
inverso, son capaces de soportar una fuerte tensión negativa de ánodo con una pequeña
intensidad de fugas.
Los diodos tienen, entre otras, las siguientes limitaciones: son dispositivos unidireccionales, no
pudiendo circular la corriente en sentido contrario al de conducción. El único procedimiento de
control es invertir el voltaje entre ánodo y cátodo.
Los diodos de potencia se caracterizan porque en estado de conducción, deben ser capaces de
soportar una alta intensidad con una pequeña caída de tensión. En sentido inverso, deben ser
capaces de soportar una fuerte tensión negativa de ánodo con una pequeña intensidad de
fugas.
En circuitos eléctricos los usamos para crear rectificadores, por ejemplo, en el curso pasado de
Laboratorio de Circuitos eléctricos 1, en los primeros laboratorios se nos pedía usar corriente
alterna y usar un puente de diodos, y seguidamente obteníamos corriente continua.
8. Explique el principio de funcionamiento de un osciloscopio y sus

principalesfunciones
El osciloscopio analógico:
El osciloscopio analógico funciona de la siguiente manera:
Primero debemos tener nuestro circuito a analizar, y la sonda por donde se introducirá la
señal al osciloscopio. Esta señal se dirige hacia un atenuador-amplificador de la sección
vertical. Que sea atenuador o amplificador depende de cómo tengamos el mando de control
del amplificador, el cual variará la ganancia del amplificador operacional. A la salida de este
bloque, nos dirigimos directamente a las placas de deflexión verticales, que son las
encargadas de desviar el haz de electrones que representa la onda. Este haz de electrones
viene del cátodo y se ve gracias a una capa fluorescente que hay en la pantalla. Las placas
se moverán hacia arriba cuando la señal sea positiva y hacia abajo cuando esta sea
negativa. La señal, amplificada o atenuada, también se dirigirá al bloque de disparo, el cual
realiza el barrido horizontal. Este se encarga de mover de izquierda a derecha las placas
horizontales en un tiempo determinado. Este movimiento de izquierda a derecha, el trazado,
se consigue aplicando la rampa ascendente de un diente de sierra a dichas placas de
deflexión horizontal. El tiempo de esta rampa viene configurado por el mando regulador del
tiempo que queramos por división. El movimiento de derecha a izquierda se consigue en un
tiempo mucho menor, ya que es la bajada de este diente de sierra. Esta es la forma en la
que trabaja un osciloscopio analógico. Podemos ver que es bastante sencillo, pero esto
también hace que las funciones de este sean limitadas.
Osciloscopio digital:
La diferencia entre el osciloscopio digital y el analógico la encontramos después de la etapa
de entrada. Es decir, que la fase de amplificación - atenuación será prácticamente la misma.
En nuestro caso tendrá una pequeña diferencia, y es que la elección tanto del tipo de entrada
que queremos, AC, DC o GND, y escoger cuantos Volts y tiempo por división queremos, no
se hará manualmente si no que se hará mediante el PC, aprovechando que no vamos a usar
una pantalla para visualizar la señal si no que lo haremos mediante PC, y por tanto podemos
usar el Software para hacer estas elecciones. Pero lo que es el montaje en si, es todo igual
tanto en analógico como en digital. Después de esta etapa de entrada, encontramos el
sistema de adquisición de datos. Este se basa en un ADC, que convertirá la señal analógica
en información digital, una memoria que vendrá controlada por unos contadores y un
microcontrolador, el cual se encargará tanto de procesar la señal para ser mostrada por PC,
como de ordenar a los distintos componentes como se deben comportar para poder adquirir
bien la señal, además de las elecciones anteriormente comentadas de la etapa de entrada.
Este microcontrolador irá conectado mediante USB al ordenador, donde se visualizará la
señal por software. Además, el trigger, disparo, a elegir entre flanco ascendente, flanco
descendente, se hará también por software
En el presente curso usaremos el osciloscopio para analizar el comportamiento de diferentes
señales y compararlas, así como para apreciar su periodo y frecuencia de estas.
9. ¿Cómo se realiza la medición de la onda de corriente con un osciloscopio?

Para realizar la medición de la onda de corriente con una sonda necesitamos primero tener
el circuito del cual queremos obtener su forma de onda, seguidamente identificamos los
puertos de nuestro osciloscopio, el cable de color negro pertenece a tierra y solo debemos
conectarlo una vez, ya que todas las tierras del osciloscopio están conectadas
internamente, si conectamos varias tierras al mismo circuito, podemos malograr las puntas
e incluso el osciloscopio.
Una vez hemos conectado nuestra tierra, procedemos a conectar nuestra otra sonda al
punto del que queramos obtener la señal, aquí un ejemplo:
En la imagen de arriba, he conectado el “ground” (tierra) a la tierra de nuestro circuito, y la

sonda del canal 1 directamente a la fuente, ya que quiero ver el comportamiento senoidal de mi
fuente, ahora simplemente enciendo el osciloscopio y se debería poder ver mi onda.

Como podemos ver nuestra onda se puede apreciar de color amarillo, a la derecha podemos
apreciar varias perillas, las que dicen “position” moverán verticalmente nuestra señal al girarlas,
debajo podemos ver “volts/div”, con esta perilla podemos calibrar la escala en que usamos para
el voltaje, por ejemplo, en la pantalla en la parte inferior de la izquierda se nos indica que cada
cuadradito vale 10 Voltios, podemos mover la perilla “volts/div” para modificar esto, por ejemplo:
Ahora cada cuadradito vale 5 Voltios.

Por último podemos ver al extremo de la derecha una quinta perilla, esta sirve para mover el
Periodo, en este caso en la medio de la pantalla vemos que el periodo es de 20mS, podemos
modificar esto, por ejemplo, ahora quiero un periodo de 5ms, pues parap esto muevo la perilla
que dice “sec/div”
10. Comparar las lecturas obtenidas por el osciloscopio y por el

multímetro, encontrar el error absoluto y explicar las causas que creen
son motivo de las divergencias halladas entre éstas.

Promediando todos los errores absolutos, nos saldría:
𝟏𝟔.𝟔𝟓𝟖𝟐
= 1.66582
𝟏𝟎
Para realizar este laboratorio, se contó los cuadraditos y rayas dependiendo de

la escala usada y según eso se estimó aproximadamente el voltaje pico,
seguidamente se dividió este entre la raíz de dos y se obtuvo el voltaje rms, por
lo que los errores se deben a que al observar el voltaje pico en el osciloscopio,
no podíamos tener valores exactos, ya que generalmente el voltaje pico será un
voltaje con decimales ya que es el voltaje rms multiplicado por la raíz de dos, el
error absoluto en su mayoría se debe a que al contar los cuadraditos no
podemos obtener una precisión exacta, obviamente podemos observar el
voltaje pico pico en la pantalla también, pero la experiencia consistía en
aproximar según lo visto e incluso el voltaje pico pico que se muestra en la
pantalla del osciloscopio carece de decimales, por lo que no tiene tanta
precisión y también es una aproximación.

VI. OBSERVACIONES Y CONCLUSIONES:

Hacer las observaciones y conclusiones en forma clara y empleando el menor
numero de palabras, 05 de cada una como mínimo.
OBSERVACIONES:
- El osciloscopio en la pantalla nos muestra un voltaje pico pico, el cual no es
exacto ya que carece de decimales y es solo una aproximación cercana al real.
- Comprobamos al realizar las mediciones en la parte tres del laboratorio, que no
necesitamos tomar en cuenta la polaridad en el caso de la corriente alterna.
- En una pregunta del cuestionario, se nos pidió especificar una forma para
calcular experimentalmente el valor medio de una señal, en ese caso usé un
diodo rectificador, sin embargo el resultado no fue “preciso” al 100%, esto se
debe a que los diodos suelen tener diferentes voltajes de umbral para empezar a
conducir, yo tomé 0.7, sin embargo puede que ese voltaje sea un poco diferente,
buscando el datasheet del diodo usado se podría haber sacado un voltaje medio
preciso a los cálculos teóricos.
- El diodo rectificador cumple un papel muy importante al querer obtener corriente
continua de una fuente en alterna, como vimos al inicio.
- Como se nos dijo en clases, el valor medio de una onda senoidal sin recortar no
es cero, pero es muy muy pequeño.
- A pesar de que ya llevé circuitos electrónicos 1, nunca he manipulado un
osciloscopio en vivo, debido a que estamos en modalidad virtual en la pandemia,
por lo que en aquellas clases en citro solo sabia modificar la escala del voltaje, y
no me había percatado que también podemos manipular el periodo con la última
perilla de la derecha, cosa que recién aprendí el viernes pasado cuando se nos
explicó lo que íbamos a realizar en esta práctica de laboratorio.
CONCLUSIONES:
- El osciloscopio también nos puede servir para medir voltajes, específicamente el
voltaje pico y el voltaje pico pico de una señal, sin embargo este voltaje no es
preciso al 100%.
- Con el osciloscopio también podemos observar el periodo de nuestra señal y de
ahí obtener su frecuencia, sin embargo, tampoco es preciso al 100% pero se
aproxima bastante.
- El voltaje medio de una onda normal en ac será cero teóricamente o
aproximadamente cero experimentalmente, sin embargo; si rectificamos la onda,
el voltaje promedio será igual al voltaje dc medido, para esto deberemos calibrar
nuestro multímetro a dc, o sacar este voltaje conociendo el voltaje pico otorgado
por el osciloscopio, diviendolo entre “pi”.
- En el punto número 3 del laboratorio se nos pidió calcular teóricamente el voltaje
en cada resistor, y, aunque ahora estemos usando corriente alterna y se llamen
impedancias, el procedimiento fue igual al usado en circuitos eléctricos 1.
- Es muy importante conocer el uso del osciloscopio, ya que es la primera vez que
lo usamos en el curso y deberíamos poner énfasis en su utilización y no
olvidarlo, ya que al hacer una conexión de doble tierra u otros errores al conectar
el osciloscopio, es muy probable que se nos malogren las puntas, y comprarlas
requerirá una inversión económica elevada, y si llegamos a malograr el
osciloscopio será aún peor.
- Aprendimos que a la corriente alterna se le llama así porque varía su signo
constantemente, esta variación se notaría aún más si la frecuencia es bajísima,

entre más aumentemos la frecuencia veremos menos esta variación, pero
siempre está ahí.
- La principal aplicación de los Diodos en los circuitos eléctricos es su uso como
rectificadores, cuando en ACE 1 usamos un puente de diodos en los primeros
laboratorios, no sabia exactamente como funcionaba, con este laboratorio pude
recordar aquel laboratorio y ver exactamente como funcionaba nuestro variador
de voltaje simulado aquella vez.
VII BIBLIOGRAFIA:
Indique la bibliografía o pagina web que utilizo.
- Areatecnología. (12–04-12). Rectificadores y Fuentes de Alimentación. areactecnologia.
https://www.areatecnologia.com/electronica/fuente-alimentacion.html
- upcommons. (12–02-12). El osciloscopio. bitstream.
https://upcommons.upc.edu/bitstream/handle/2099.1/11082/PFC1.pdf?sequence=1&isAllowed=y
- Diodos de potencia (14–01-12). Ecured. https://www.ecured.cu/Diodos_de_potencia
- https://www.youtube.com/watch?v=164CzATS5K0
- https://www.youtube.com/watch?v=A7QuzmZoGlI
VII Anexos:
Simulaciones de la tabla número 2:
Con 50 Vrms y 60 Hertz:
Con 60 Vrms y 80 hertz

Con 70 Vrms y 100 Hertz


Con 130 Vrms y 180 Hz

Con 245 Vrms y 280 Hz

Lab. Análisis de Circuitos Eléctricos 2 Experiencia N 2: Valores Característicos de Las Ondas Senoidales

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Lab. Análisis de Circuitos Eléctricos 2 Experiencia N 2: Valores Característicos de Las Ondas Senoidales

Cargado por

Copyright:

Formatos disponibles

PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Lab. Análisis de Circuitos Eléctricos 2

Alumno : Quiñones Merma Dante Joaquín

Grupo : F Ingeniera a cargo:

Semestre : V Ing. Deidamia Chany Ollachica

Fecha de entrega : 07 05 2021 CUI 20150999

Guía de Laboratorio de Circuitos Eléctricos 2

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

SESION 2: VALORES CARACTERISTICOS DE LAS ONDAS

II. MARCO TEÓRICO:

Frecuencia (f): es la inversa del periodo. Se mide en Hz. Un Hz equivale a un

Valor pico (Vp): es el valor del voltaje o la corriente en el máximo positivo o

Guía de Laboratorio de Circuitos Eléctricos 2

Valor rms: El término rms se refiere a "root-mean-square". En ocasiones

Valor promedio: es el área bajo la curva dividido entre la distancia de la curva

Valores promedios y efectivos de algunas ondas que se encuentran con

Guía de Laboratorio de Circuitos Eléctricos 2

En la figura anterior se ha señalado el valor de pico V p, el valor de pico a pico V pp,

Realizar la medida de voltajes con un osciloscopio es fácil, simplemente se trata de

Medida de tiempo y frecuencia

Guía de Laboratorio de Circuitos Eléctricos 2

III. ELEMENTOS A UTILIZAR:

b) Calibrar el osciloscopio para ser usado como voltímetro, y luego variando la

Nº V voltimetro Vpico Vpico-pico Veficaz Vmedio Periodo Frecuencia

1 19.998 28 56 19.798 2.403mV 0.016 62.5

2 39.995 55 110 38.8908 4.806mV 0.016 62.5

3 59.997 80 160 56.67 7.209mV 0.016 62.5

Guía de Laboratorio de Circuitos Eléctricos 2

4 79.997 110 220 77.782 9.635mV 0.016 62.5

5 99.996 145 290 102.53 12.012mV 0.016 62.5

6 119.995 165 330 116.6726 14.419mV 0.016 62.5

7 139.996 200 400 141.42 16.822mV 0.016 62.5

8 159.994 220 440 155.563 19.219mV 0.016 62.5

9 199.992 280 560 197.989 24.024mV 0.016 62.5

10 219.992 310 620 219.203 26.497mV 0.016 62.5

a) Calibrar el osciloscopio para ser usado como voltímetro, y luego

Guía de Laboratorio de Circuitos Eléctricos 2

Nº V voltimetro Vpico Vpico-pico Veficaz Vmedio Periodo Frecuencia

1 49.998 70 140 49.4974 6.024mV 0.016 62.5

2 59.998 85 170 60.0104 7.207mV 0.012 83.333

3 69.997 100 200 70.7106 8.408mV 0.010 100

4 79.997 115 230 81.317 9.587mV 0.009 111.11

5 89.997 130 260 91.924 10.782mV 0.00075 133.33

6 104.996 150 300 106.066 12.617mV 0.0068 147.05

7 114.996 165 330 116.67 13.781mV 0.006 166.667

129.995 180 360 127.28 15.615mV 0.0055 181.818

10 244.991 350 700 247.487 29.519mV 0.0035 285.7142

c) Armar el siguiente circuito

Guía de Laboratorio de Circuitos Eléctricos 2

3. Calcule teóricamente la caída de tensión en cada resistencia. Realice la

Voltaje en la resistencia de 120k Ohms = (0.0000279x120000)=3.349Volts

Osciloscopio para la señal de 6 Vrms

Guía de Laboratorio de Circuitos Eléctricos 2

Guía de Laboratorio de Circuitos Eléctricos 2

El valor eficaz de una señal periódica es su valor medio cuadrático

Guía de Laboratorio de Circuitos Eléctricos 2

Ajustamos nuestro voltímetro en DC y ahora realizamos la medición, en paralelo

Teoricamente, deberíamos seguir simplemente la fórmula de:

Pero, debemos recordar de Circuitos electrónicos 1, que el Diodo de silicio

𝑉𝑜𝑙𝑡𝑎𝑗𝑒 𝑝𝑖𝑐𝑜−0.7 12𝑥√2−0.7

cercano a lo que medimos con el multímetro en DC.

Para Voltaje rms:

Guía de Laboratorio de Circuitos Eléctricos 2
