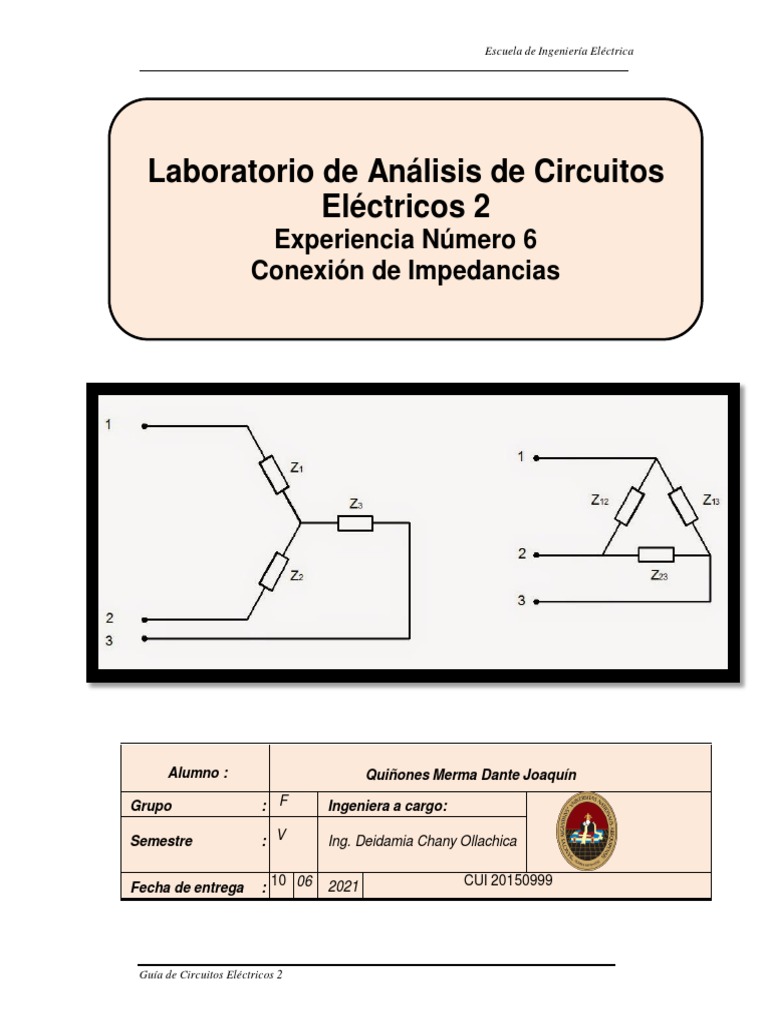

Escuela de Ingeniería Eléctrica

Laboratorio de Análisis de Circuitos

Eléctricos 2
Experiencia Número 6
Conexión de Impedancias

Alumno : Quiñones Merma Dante Joaquín

Grupo : F Ingeniera a cargo:

Semestre : V Ing. Deidamia Chany Ollachica

10 06 2021 CUI 20150999

Fecha de entrega :

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

FACULTAD DE INGENIERIAS DE PRODUCCIÓN Y SERVICIOS
ESCUELA PROFESIONAL DE INGENIERIA ELECTRICA

SESION 6 CONEXIÓN DE IMPEDANCIAS

I.- OBJETIVO:
Analizar y verificar en forma experimental la relación que existe entre la tensión y
la corriente en las impedancias de un circuito eléctrico, verificando así la ley de
Ohm; utilizando el método indirecto del voltímetro y amperímetro.
Conocer las diferentes conexiones de las impedancias.

II.- MARCO TEÓRICO:

Asociaciones generales de resistencias: a) Serie y b) Paralelo. c) Mixta, d) Estrella -
triangulo.
Se denomina impedancia equivalente, Ztotal, de una asociación respecto de dos
puntos A y B, a aquella que conectada la misma diferencia de potencial, UAB, demanda
la misma intensidad, I. Esto significa que ante las mismas condiciones, la asociación y
su impedancia equivalente disipan la misma potencia.

Asociación en serie
Dos o más impedancias se encuentran conectadas en serie cuando al aplicar al
conjunto una diferencia de potencial, todas ellas son recorridas por la misma corriente.
Por lo tanto, la impedancia equivalente a n impedancias montadas en serie es igual a
la suma de dichas impedancias.

Asociación en paralelo
Dos o más impedancias se encuentran en paralelo cuando tienen dos terminales
comunes de modo que al aplicar al conjunto una diferencia de potencial, UAB, todas la
impedancias tienen la misma caída de tensión, UAB. Por lo que la impedancia
equivalente de una asociación en paralelo es igual a la inversa de la suma de las
inversas de cada una de las impedancias.

Asociación mixta

En una asociación mixta podemos encontrarnos conjuntos de impedancias en serie

con conjuntos de impedancias en paralelo.
Guía de Circuitos Eléctricos 2
 Escuela de Ingeniería Eléctrica

Asociaciones estrella y triángulo

En la figura se pueden observarse respectivamente las asociaciones estrella y

triángulo, también llamadas T y π o delta respectivamente. Este tipo de asociaciones
son comunes en las cargas trifásicas.

III.- ELEMENTOS A UTILIZAR:

- 08 Resistencia Variable 0-44 ohmios ó 08 de 180 ohmios
- 1 Amperímetro c.c., analógico, 0-1-5 amp.
- 1 variac monofásico
- 02 Multímetro digitales
- 1 Puente de diodos.
- conductores de conexión.
- 5 condensadores de diferentes valores
- 5 inductores de diferentes valores

IV.- ACTIVIDADES:
a) Calibrar las resistencias a los valores indicados en la siguiente figura.
b) Armar el circuito de la figura 1, adjunta.

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Circuito 1
b) Regular en el variac monofásico hasta obtener en el voltímetro V, la tensión de
30V de corriente alterna.

Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8

40Ω 18 Ω, 50uF 12 Ω 28 Ω, 30uF 80 Ω 50 Ω 9Ω 6 Ω, 70uF

c) Ir reduciendo el circuito paso a paso e ir midiendo en cada reducción la

corriente y el voltaje, para comprobar el circuito equivalente. Para variar el
valor de las impedancias se tendrá que desenergizar el circuito primero.

Tabla 1
Punto A(amp) V(v) Zab() exper=V / I Zab() teórico
1 0.600784 59.997 99.8645 100.889

2 0.600784 59.997 99.86 100.889

3 0.600966 59.998 99.849 100.889

4 0.600876 59.998 99.85 100.889

5 0.600977 59.998 99.83 100.889

6 0.600978 59.998 99.87 100.889

7 0.600979 59.999 99.835 100.889

8 0.600977 59.999 99.83576 100.889

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Primera simulación (CIRCUITO ORIGINAL)

Segunda simulación (transformación de estrella a triángulo)

Tercera simulación:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Cuarta simulación

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Quinta simulación

Por último la impedancia equivalente y el voltaje total

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

d) REPETIR 05 VECES LOS PASOS a), b) y c) PARA DIFERENTES

VALORES DE LAS IMPEDANCIAS. VARIAR LA RESISTENCIA,
INDUCTANCIA Y CAPACITANCIA.

Nº Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8

1 12 Ω, 8Ω, 12 Ω,
15Ω, 25mH 28 Ω 28 Ω, 30uF 25 Ω 54 Ω
10uF 58mH 70uF

2
30Ω 36 Ω, 9Ω 10 Ω, 30uF 70 Ω 60 Ω 8Ω 9 Ω, 70uF
50uF
3
50Ω 14 Ω, 18Ω 15 Ω, 30uF 30 Ω 40 Ω 32 Ω 75 Ω,
50uF 70uF
4
80Ω 10 Ω, 8Ω 22 Ω, 30uF 60 Ω 80 Ω 12 Ω 36Ω,
50uF 70uF
5
90Ω 20 Ω, 12 Ω 34 Ω, 30uF 90 Ω 30 Ω 5Ω 14 Ω,
50uF 70uF

JUEGO DE VALORES NÚMERO 2:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Punto A(amp) V(v) Zab() exper=V / I Zab() teórico

1 0.546507 59.997 109.7826 110.475

2 0.546402 59.997 109.7415 110.475

3 0.546482 59.998 109.842 110.475

4 0.54612 59.998 109.925 110.475

5 0.54482 59.998 109.458 110.475

6 0.54412 59.998 109.956 110.475

7 0.544211 59.999 110.21 110.475

8 0.543065 59.99 110.465 110.475

JUEGO DE VALORES NÚMERO 3:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Punto A(amp) V(v) Zab() exper=V / I Zab() teórico

1 0.429629 59.997 139.648 140.252

2 0.428613 59.997 139.721 140.252

3 0.428602 59.998 139.723 140.252

4 0.42795 59.998 139.812 140.252

5 0.42898 59.998 139.958 140.252

6 0.42865 59.998 139.981 140.252

7 0.427845 59.999 139.994 140.252

8 0.427788 59.998 140.25 140.252

JUEGO DE VALORES NÚMERO 4:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Punto A(amp) V(v) Zab() exper=V / I Zab() teórico

1 0.519896 59.997 115.4019 116.269

2 0.51845 59.997 115.9832 116.269

3 0.51895 59.998 115.4562 116.269

4 0.51822 59.998 115.5695 116.269

5 0.51738 59.998 115.845 116.269

6 0.51798 59.998 115.8348 116.269

7 0.51802 59.999 115.8237 116.269

8 0.516024 59.998 116.269 116.269

JUEGO DE VALORES NÚMERO 5

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Punto A(amp) V(v) Zab() exper=V / I Zab() teórico

1 0.576512 59.997 104.0689 105.059

2 0.57642 59.997 104.265 105.059

3 0.57952 59.998 104.591 105.059

4 0.57563 59.998 104.5695 105.059

5 0.5762 59.998 104.98 105.059

6 0.5779 59.998 104.82 105.059

7 0.5778 59.999 105.032 105.059

8 0.571014 59.99 105.059 105.059

El cálculo teórico de cada una de las tablas con

valores diferentes está en la pregunta número 10
del cuestionario
V. CUESTIONARIO:

1.- ¿Qué es una impedancia y de qué depende su valor?

La impedancia es la oposición que presenta un circuito a una corriente cuando se aplica una
tensión.
Podemos decir que la impedancia es el concepto de “resistencia” en los circuitos de corriente
alterna, pero la imperdancia posee una magnitud y una fase.
Cuando vemos un circuito de corriente continua, su impedancia es igual a la resistencia del

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

circuito, con un ángulo de fase igual a cero.

El concepto de impedancia nos permite generalizar la ley de Ohm en el estudio de circuitos en
corriente alterna:
𝑽
I=
𝒁
En términos más específicos, podemos decir que la impedancia es la resistencia aparente de
un circuito, dotado de capacidad y autoinducción al flujo de corriente.
Como se dijo anteriormente, la impedancia posee una magnitud y una fase, poseen también
una parte real y una parte imaginaria, definida como “J”, esta parte imaginaria tendrá un signo
positivo si estamos hablando de una reactancia inductiva y un signo negativo si estamos
tratando con una reactancia capacitiva.
2. ¿Qué tipos de conexión existen en las impedancias? Y como se halla el
valorde la impedancia equivalente en cada caso
Existen las impedancias en serie, paralelo, estrella y delta.
Las impedancias en serie se suman.

Para hallar el equivalente de un conjunto de impedancias en paralelo,

debemos saber que la impedancia equivalente vendrá dada por la suma
inversa de estas resistencias:

Y las impedancias en configuración estrella delta ya las vimos en este

laboratorio, y para transformarlas nos guiamos de la siguiente tabla:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

3. Analizar los circuitos en forma teórica y compararlos con los experimentales.

¿Son iguales? ¿Por qué?

Primer juego Segundo Tercer juego Cuarto Quinto juego

de juego de de juego de de
impedancias impedancias impedancias impedancias impedancias
Experimental 99.8645 109.7826 139.648 115.4019 104.068
Teórico 100.889 110.475 140.252 116.269 105.059

Son muy parecidos, hay algunas diferencias ya que al momento de realizar el cálculo se
redondean valores y eso hace que al final obtengamos resultados algo diferentes, pero la
diferencia es mínima, y se debe al redondeo efectuado al momento de operar las impedancias.

4. ¿Qué tipos de impedancias existen y cuál es el uso de cada uno?.

Básicamente existen dos tipos de impedancias:
Reactancia Inductiva: Impedancia presente debido a la presencia de inductores.

Reactancia capacitiva: Debido a la existencia de capacitores.

También podemos considerar la impedancia resistiva, presente en circuitos formados por

únicamente resistores.
5.- Enumere y explique todos los tipos de resistencias existentes.

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Por su constitución física Por su utilización

• De hilo bobinado: Están constituidas por un hilo • Resistencias fijas.

conductor bobinado en forma • Resistencias variables LDR, VDR, PTC, NTC,
de hélice o espiral (a modo de rosca de tornillo) que son resistencias
sobre un sustrato cerámico. dependientes de la luz, temperatura, etc.
• Carbón prensado: Están constituidas en su mayor
parte por grafito en polvo, el
cual se prensa hasta formar un tubo
• Película de carbón: valores de hasta 2 vatios. Se
utiliza un tubo cerámico como
sustrato sobre el que se deposita una película de
carbón
• Película óxido metálico: Son muy similares a las
de película de carbón.
• Película metálica: es el que mayoritariamente se
fabrica hoy día, con unas
características de ruido y estabilidad mejoradas con
respecto a todas las
anteriores.
• Metal vidriado: Son similares a las de película
metálica, pero sustituyendo la
película metálica por otra compuesta por vidrio con
polvo metálico.

6.- Enumere y explique todos los tipos de inductancias existentes.

-Bobinas fijas
-Bobinas Variables
-Por su núcleo y construcción:
-Núcleo de aire
-Núcleo de hierro
-Núcleo de ferrita
-Bobinas toroides
7.- Enumere y explique todos los tipos de capacitores existentes.
Capacitor eléctrico de aluminio Posee una capacitancia por volumen muy
elevada y además, son muy económicos, es por esto que
son sumamente utilizados.
Estos contienen hojas metálicas que poseen un electrolito
que puede ser seco, pastoso
o acuoso. Los capacitores eléctricos de aluminio se pueden
encontrar no polarizados
y polarizados.
Capacitores de Tantalio Si bien estos son más caros que los anteriores, se
destacan por poseer una mayor confiabilidad y flexibilidad.
Dentro de este tipo de
capacitores existen tres clases: capacitores de hojas
metálicas, capacitores de tantalio
sólido y capacitores de tantalio.
Capacitores eléctricos de cerámica Se destacan por ser económicos y de
reducido tamaño. Además, poseen un gran intervalo de

Guía de Circuitos Eléctricos 2


Capacitores de plástico
Capacitores de vidrio y mica
8.- Dibuje el diagrama fasorial del circuito
R=43.675
Z=100.889 Ohmios
-Jc=- j90.46
Guía de Circuitos Eléctricos 2
Escuela de Ingeniería Eléctrica
valor de aplicabilidad y
capacitancia. Son ideales para aplicaciones de derivación,
filtrado y acoplamiento de
aquellos circuitos que son híbridos integrados que logran
tolerar cambios
importantes en la capacitancia. El material dieléctrico que
se utiliza en estos
capacitores puede ser titanato de calcio, de bario o bien,
dióxido de titanio a los que
se le agregan otros aditivos. Los capacitores eléctricos de
cerámica adquieren forma
de disco o tubular.
Estos pueden estar hechos con plástico,
papel, o la suma de los dos y se los puede utilizar en
aplicaciones como acoplamiento,
filtrado, cronometraje, suspensión de ruidos y otras. Una
propiedad que poseen estos
capacitores es que las películas metálicas se auto reparan.
También son muy estables,
resistentes al aislamiento y pueden funcionar a
temperaturas muy elevadas.
Estos son utilizados cuando se precisa muy buena
estabilidad y una carga eléctrica alta. Se caracterizan por
poder operar a frecuencias
muy altas y tener gran estabilidad en relación a la
temperatura. Estos capacitadores
se encuentran en distintos tamaños.
 Escuela de Ingeniería Eléctrica

Corriente = 0.600586mA
VR=
26.23059Voltios

VC=54.62Voltios

Vtotal= 60v

9.- ¿Qué instrumentos nos permiten encontrar el valor de la impedancia de uncircuito de

corriente alterna?

Antes debemos mencionar dos cosas importantes:

En primer lugar no podemos medir directamente una impedancia, ya que la
reactancia inductiva y capacitiva depende de la frecuencia, por lo que necesitamos
que un equipo con frecuencia alimente el circuito para poder calcular su impedancia
con el valor de la frecuencia de dicha fuente.
Podemos usar un puente de Wheatstone, el cual es un instrumento de gran precisión,
el cual puede operar en corriente alterna y continua y permite la medida tanto de
resistencias óhmicas, como de sus equivalentes en circuitos de corriente alterna,
donde existen otros elementos como bobinas o condensadores.
Los instrumentos más utilizados para la medición de impedancia son: el medido o
puente LCR y el analizador de impedancia. El primero proporciona una medición
de impedancia simple y exacta para un valor específico de frecuencia. Sin embargo,
para componentes que no son un inductor (L), capacitor (C) o resistencia (R) puros,
es inadecuado para determinar su función. En estos casos se utiliza el analizador
de impedancia para medir y representar gráficamente la impedancia compleja del
dispositivo bajo prueba sobre un rango de frecuencias. Un analizador de
impedancia típico puede costar más de $20.000 dólares en el mercado, mucho más
que un medidor LCR. Esto hace que surja la motivación y necesidad, en algunos
grupos de trabajo, de diseñar este tipo de equipamiento utilizando medidores LCR,
como el LCR 3522 y el Tegam3550, para obtener un sistema analizador de
impedancia combinándolo con la instrumentación virtual. En caso que no se
disponga de un medidor LCR que permita la comunicación con la PC, sería
necesario realizar el diseño de todo el sistema de medición de impedancia.

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

10.- Realice el calculo teórico para cada caso, del circuito paso a paso
Para el cálculo teórico usé Mathcad
Para el primer juego de impedancias:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Para el tercer juego de valores:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

PARA EL CUARTO JUEGO DE IMPEDANCIAS:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

Para el quinto juego de impedancias:

Guía de Circuitos Eléctricos 2

 Escuela de Ingeniería Eléctrica

VI. OBSERVACIONES Y CONCLUSIONES:

Hacer las observaciones y conclusiones en forma clara y empleando el menor
número de palabras, 05 de cada una como mínimo.

OBSERVACIONES:

- Los valores teóricos y experimentales son muy similares, (Corrientes de acuerdo a la impedancia reemplazada),
esto se debe a que estamos trabajando con instrumentos ideales y la única variación se debe al redondeo al
momento de operar las impedancias.
- La impedancia total teórica debería hacer algo similar al equivalente Thevenim de nuestro circuito, es decir, la
corriente no debería variar y al final deberíamos tener un circuito simplificado conformado por una resistencia y
una fuente.
- La fórmula de transformación estrella – delta es igual a la que usamos en el laboratorio de ACE1 con el mismo
nombre, la diferencia es que aquí trabajamos con impedancias.
- Es mucho más fácil operar impedancias si transformamos las reactancias a números complejos.
- El diagrama fasorial es muy útil al momento de hallar datos que desconocemos, incluyendo la reactancia
capacitiva siempre y cuando tengamos algunos valores como la corriente y el voltaje, sin embargo en esta
experiencia para el cálculo teórico no usé diagramas fasoriales ya que tenemos el valor de la capacitancia,
cuando estos valores son desconocidos considero que es mejor operar con diagramas fasoriales, teniendo en
cuenta que sabemos la naturaleza del circuito (inductiva o capacitiva).

CONCLUSIONES:

- Despues de concluir este laboratorio, estamos en la capacidad de hallar la impedancia equivalente de cualquier
circuito RLC.
- Resultaría un proceso bastante laborioso el realizar los cálculos para 5 valores de impedancias diferentes para
cada tabla, sin embargo con Mathcad este proceso es bastante más fácil, por lo que es una herramienta que
deberíamos aprender a usar para realizar con mayor eficacia nuestros laboratorios.
- En una parte del cálculo teórico tuvimos que operar las capacitancias en serie, y recurrí a operarlas como se nos
enseñó teóricamente, osea realicé su suma inversa.
- Para ver si nuestra experiencia procedía de manera correcta procedimos a comprobar que el valor de la corriente
del circuito sea el mismo reemplazando paso a paso las impedancias halladas teóricamente hasta dejar el circuito
en un equivalente de una impedancia y una fuente de corriente, y el valor de la corriente varió muy poco en cada
uno de los casos, lo que indica que nuestro procedimiento está bien hecho.
- Los circuitos PURAMENTE RESISTIVOS se operan igual para corriente alterna y continua, si tenemos una
reactancia debemos proceder a resolver con imaginarios, en mi opinión ese es el método más efectivo.

VII BIBLIOGRAFIA:

Indicar la bibliografía utilizada o la página web

- https://cursos.mcielectronics.cl/2019/06/18/capacitores/
- https://electromundo.pro/tipos-de-resistencias-fijas/
- https://www.areatecnologia.com/electricidad/resistencia-electrica.html
- https://www.fisicapractica.com/impedancia.php
- http://educativa.catedu.es/44700165/aula/archivos/repositorio/3000/3020/html/15_
equivalencia_estrella__tringulo.html
- https://www.doctorproaudio.com/content.php?149-paraleloserie

NOTA: Las observaciones y conclusiones son de carácter personal

Guía de Circuitos Eléctricos 2
