PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

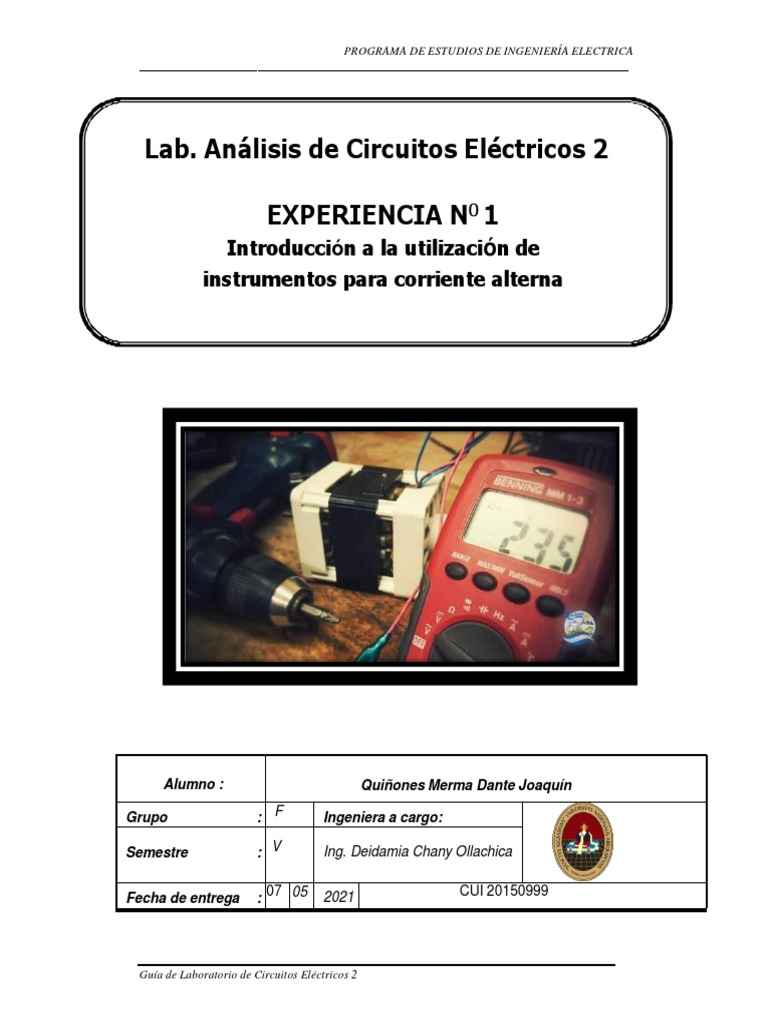

Lab. Análisis de Circuitos Eléctricos 2

EXPERIENCIA N0 1
Introducción a la utilización de
instrumentos para corriente alterna

Alumno : Quiñones Merma Dante Joaquín

Grupo : F Ingeniera a cargo:

Semestre : V Ing. Deidamia Chany Ollachica

Fecha de entrega : 07 05 2021 CUI 20150999

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

FACULTAD DE INGENIERIAS DE PRODUCCIÓN Y SERVICIOS
PROGRAMA DE ESTUDIOS DE INGENIERIA ELECTRICA

SESION1: INTRODUCCIÓN A LA UTILIZACIÓN DE INSTRUMENTOS

PARA C.A. Y ELEMENTOS DE CIRCUITOS ELECTRICOS

I.- OBJETIVO:
Reconocer los elementos (activos y pasivos) de un circuito eléctrico.
Conocer los instrumentos que se utilizaran para medir las magnitudes básicas
(corriente, voltaje, resistencia, potencia, cosfímetro, megometro, telurómetro) de
los circuitos R-L, R-C, R de tensión alterna

Seguridad
 Mantenga la salida del salón libre de obstáculos.
 Nunca energice ningún circuito, sin antes haber consultado al profesor.
 No ingiera ningún tipo de alimento dentro del salón de clase.
 Mantenga seriedad durante el periodo de clase evitando las bromas, juegos y
carreras.
 Siga las instrucciones del profesor. Si tiene alguna duda de como utilizar el
equipo, solicite la ayuda.
 Antes de comenzar el experimento, revise el equipo e informe si hay algún
problema. Si durante el experimento se daña algún equipo, también deberá
informarlo.
 Mantenga las fuentes de voltaje o corriente apagadas mientras construye o
hace cambios al circuito. Consulte con el instructor cualquier duda antes de
encender las fuentes.
 Muestre los resultados del experimento al instructor antes de desmontar el
circuito.

Al terminar el laboratorio:
 Verifique que todo el equipo eléctrico así como los instrumentos estén
apagados.
 Entregue los componentes utilizados.
 Coloque los instrumentos en su lugar.

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

RECOMENDACIONES PARA LA UTILIZACIÓN DE LOS INSTRUMENTOS

ELECTRICOS
1. Debe Ud. Tener idea del orden de magnitud (realizando los cálculos teóricos
previamente) de la tensión, intensidad de corriente o resistencia a medir.
2. Cuando efectué mediciones en corriente continua tenga especial cuidado con
la polaridad (+ ó -).
3. Nunca conecte tensión al instrumento si no esta seguro de su normal conexión.
4. Para una mayor seguridad coloque el dial selector del instrumento en el rango
más elevado de la magnitud a medir y luego de observar la deflexión de la
aguja, pase si es necesario a una escala menor para que la medida sea mas
exacta. Es aconsejable quitar siempre tensión al circuito al hacer un cambio a
la escala o si se va a manipular el circuito (modificar una conexión, o ajustar
una unión, etc.)
5. En todo momento hay que tomar las medidas de seguridad eléctricas
correspondientes.
6. Asegúrese que el voltaje de la fuente no está en actividad antes de que usted
intente conectar el instrumento al circuito.
7. Nunca toque los términos o agujeros del tapón al operar el instrumento.
8. Nunca abra la caja o tapa al operar el instrumento.

2.1. Normas mínimas de seguridad para trabajos en módulos Electricidad y

Máquinas Eléctricas.
Cuando se trabaja en el laboratorio eléctrico o cuando se utiliza equipo eléctrico,
observar las debidas precauciones de seguridad es tan importante cómo hacer
mediciones exactas. Existe un riesgo letal y potencial en el ambiente del
laboratorio eléctrico y una falla en los procedimientos de seguridad, puede
hacerlo a usted o a su compañero de trabajo víctima de un serio accidente. La
mejor forma de evitar accidentes es reconocer sus causas y ceñirse
estrictamente a los procedimientos de seguridad establecidos. Una plena
conciencia de los peligros y las posibles consecuencias de los accidentes,
ayuda a desarrollar una propia motivación para seguir tales procedimientos.
El riesgo más común y serio en el laboratorio de electricidad es el choque o
sacudida eléctrica. otros riesgos incluyen químicos peligrosos, maquinaria en
movimiento y dispositivos de soldadura

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Choque Eléctrico.- Cuando la corriente eléctrica pasa a través del cuerpo humano
se produce el efecto llamado sacudida o choque eléctrico. el choque puede
ocurrir debido a un pobre diseño del aislamiento del conductores y los equipo,
fallas eléctricas, errores humanos o una combinación de infortunadas
circunstancias. El aspecto letal del choque eléctrico es una función de la
cantidad de corriente que atraviesa por el cuerpo humano, la cual depende del
voltaje aplicado y de las condiciones de conducción a saber: resistencia
eléctrica de las persona, grado de humedad en su contacto con el piso, etc.;
con base en lo cual se concluye que un choque de 100 V puede resultar tan
peligroso cómo uno de 1000 V o de 10 kV.
La severidad de un choque eléctrico varía de acuerdo con la edad, sexo y
condiciones físicas de la víctima; pero en general, el nivel de corriente mortal
en cualquier ser humano es muy pequeño . Por esta razón, siempre deben
ejercerse cuidados extremos para prevenir que ocurra el choque eléctrico.
El umbral para la percepción de la corriente en la mayoría de las personas esta
cercano a 1mA. La sensación debida a las corrientes de estos niveles, es una
especie de hormigueo o calor en el punto de contacto. Corrientes mayores de
1mA pero inferiores a 5mA, se sienten más fuertemente, pero normalmente no
producen dolor, ellas sin embargo pueden ser peligrosas por las reacciones a
las que conduce el susto o la sorpresa que producen. Por ejemplo, es posible
que la persona salte asustada hacia atrás y caiga sobre un objeto caliente, una
pieza en movimiento o se caiga de una escalera. Por cierto 5mA, es la corriente
máxima de fuga que se permite entre chasis y fuga.
Por encima de los 10mA la corriente empieza a causar contracciones involuntarias
de los músculos. Debido a estos espasmos la víctima pierde la capacidad de
controlar sus movimientos y aun cuando el dolor experimentado es severo, la
persona es incapaz de soltarse del conductor que ha sujetado. Si este nivel se
mantiene, puede llegar la fatiga, e; colapso y aun la muerte.

Si la corriente en el cuerpo excede los 100mA se comienza a interferir la

coordinación de los movimientos del corazón. Esta fibrilación ventricular no
permite que el corazón bombee normalmente la sangre y la muerte puede
ocurrir en minutos si la fibrilación no se detiene. Por encima de 300mA las
contracciones de los músculos del corazón son tan severas que no ocurre
fibrilación.

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Cuando el choque se suspende rápidamente, el corazón probablemente reanude

su ritmo normal. en tales casos la respiración se puede detener y es necesario
aplicar respiración artificial. Si los primeros auxilios que se suministran son los
adecuados el choque puede no ser fatal, aun cuando se puedan presentar
quemaduras severas. Con base en lo anterior se concluye que el rango fatal de
corriente se encuentra entre 100mA y 300mA.

La mejor forma de protegerse de los riesgos de un choque, cuando se trabaja con

equipos eléctricos, es aterrizar apropiadamente el equipo empleado. Además
de buenas técnicas de aterramiento, se debe evitar utilizar equipo que contenga
alambres o conductores expuestos. Siempre interrumpir la alimentación de de
fuente de energía cuando se trabaje y toque cualquier circuito eléctrico. Utilizar
herramientas, instrumentos y indumentaria adecuada de materiales aislantes
certificadas. Evitar el contacto con tierras tales cómo muebles , tuberías
metálicas, cuando sostiene conductores o instrumentos. Cuando se trabaje con
máquinas eléctricas rotativas no utilice anillos, brazaletes, relojes de pulso,
collares, objetos pendiente u otros objetos metálicos cuando trabaja con
sistemas eléctricos mecanismos en movimiento.

PRIMEROS AUXILIOS FRENTE A UN CHOQUE ELÉCTRICO

El primer paso a seguir, cuando se tiene una víctima de choque eléctrico, es cortar
la alimentación de energía eléctrica del conductor o equipo con el cual está en
contacto. Si lo anterior no es posible tiene que romper el contacto de la víctima
con la fuente eléctrica, pero sin ponerse en riesgo usted mismo. Haga lo anterior
utilizando un objeto de material aislante (madera seca, lasos, ropa u cuero) para
halar o separar la víctima del conductor vivo. Nunca toque a la víctima con las
manos desnudas si aún continua energizada. Un contacto momentáneo puede
ser fatal si el nivel de corriente es lo suficientemente alto. El contacto eléctrico
debe ser interrumpido inmediatamente puesto que la resistencia de la piel
decrece muy rápidamente en el tiempo y una corriente fatal entre 100 a 300mA
puede alcanzarnos si el choque eléctrico aun continua.

Si la víctima ha dejado de respirar y esta inconsciente, suminístresele respiración

artificial inmediatamente y no pare hasta cuando llegue ayuda de una autoridad
médica. La rigidez mortal y la falta de pulso de la víctima no es signo de
fallecimiento, puesto que algunas veces ellas son las consecuencias del

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

choque eléctrico y no son prueba suficiente de que la víctima ha expirado por

completo.

V.- CUESTIONARIO:
1. ¿Qué instrumentos miden la corriente eléctrica (Amperios) en A.C. y
C.C. ycómo realiza la medición (dibujelo)?

El multímetro, el amperímetro y la pinza amperimétrica nos sirven para medir

la corriente eléctrica en AC y DC.

Con la pinza amperimétrica:

Para medir la corriente alterna con pinza amperimétrica debemos recordar

que NO EXISTE POLARIDAD, NO EXISTE DIRECCIÓN, es bidireccional a
diferencia de la corriente continua que es unidireccional.

Debemos colocar la pinga alrededor de un solo conductor, es muy

importante recordar esto, porque al colocar la pinza alrededor de dos
conductores, las corrientes se anulan y nos va a marcar 0.

Primero colocamos en el rango de corriente y seleccionamos corriente AC:

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Colocamos la pinza alrededor de un conductor:

En este caso nos dice que tiene un valor de 17.50 Amperios, debido a que
está funcionando una ducha eléctrica en casa en estos momentos, por eso la
corriente es alta

Para medir en corriente continua se realiza el mismo procedimiento, pero

teniendo en cuenta la polaridad.
Guía de Laboratorio de Circuitos Eléctricos 2
 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Con el multímetro

En este caso vamos a medir la corriente en casa, en casa tenemos un

voltaje de 220 Voltios, con una frecuencia de 60 Hertz, como sabemos no
debemos considerar la polaridad en corriente alterna para conectar nuestros
cables, por lo tanto ignoramos que el cable rojo es positivo y el cable negro
negativo.

Como ya sabemos de ACE 1, el amperímetro siempre se conecta en serie.

Primero debemos configurar nuestro multímetro para que mida corriente

alterna.

Ahora realizamos la medida, conectando en serie, en este caso el caso fue

más trabajoso, ya que debimos desconectar varios cables y hacer el
empalme, por lo que la pinza amperimétrica es mucho mejor, encendemos
nuestro foco y nuestro multímetro medirá la corriente:

Para medir en corriente continua se realiza el mismo procedimiento, pero

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

teniendo en cuenta la polaridad

2. ¿ Qué instrumentos miden la tensión (voltios) en A.C. y C.C. y cómo
realizala medición (dibujelo)?
Para medir el voltaje en AC y DC se usa el voltímetro, el multímetro y
también podemos usar la pinza amperimétrica e incluso un osciloscopio.
Medir voltaje con pinza amperimétrica en AC:
Primero debemos conectar nuestros cables de prueba a nuestro instrumento:

Seguidamente debemos configurar nuestra pinza amperimétrica para

medir voltaje en AC

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

A continuación, recordemos que en Análisis de circuitos 1 aprendimos que

para medir el voltaje debemos conectar en paralelo nuestro instrumento, por
lo tanto:

Cabe resaltar que para medir en corriente alterna NO CONSIDERAMOS LA

POLARIDAD, sin embargo, para medir en corriente continua si debemos
considerar la polaridad.
Medir voltaje en AC con multímetro:
Para medir el voltaje en AC con un multímetro debemos calibrarlo primero
para medir Voltaje en alterna:

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Cogemos los cables de prueba y conectamos en paralelo a nuestro

tomacorriente, ignorando la polaridad, ya que estamos en AC

Como podemos ver, al conectarlo al tomacorriente del hogar nos marca 212
Voltios, esto se debe a que estamos de dia y están consumiendo energía en
toda la casa.

Recordemos que para medir el voltaje en DC debemos configurar nuestro

multímetro a Voltaje DC y seguidamente debemos conectar en paralelo
también a la fuente, puede ser una pila para DC, pero es importante

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

considerar la polaridad si vamos a medir en corriente continua.

Con osciloscopio:
Consideremos una simulación del voltaje que llega a nuestros hogares:
Es muy importante conectar a tierra nuestro puerto GROUND, y el cable de
prueba del canal uno a nuestra fuente, como se ve en la figura de arriba.

Ahora podemos ver en nuestro osciloscopio la frecuencia y el voltaje pico

que tenemos, podemos mover las perillas para calibrar las escalas que
queremos para visualizar mejor nuestra señal:

Aquí podemos ver que cada cuadradito en “Y” equivale a 100 Voltios y que
cada cuadradito en “X” equivale a 10 mili segundos.
Contando los cuadraditos podemos ver que el voltaje pico es alrededor de
310 Voltios y el periodo es de aproximadamente 16 mili segundos
Entonces realizamos 2 sencillas operaciones para calcular nuestro voltaje
rms y nuestra frecuencia según el osciloscopio:

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

1 1
f= = = 62.5 Hertz aproximadamente ≈ 60 Hertz
𝑡 0.016
310
v= = 219.203 Voltios aproximadamente ≈ 220 Voltios
√2
3. Establezca las diferencias entre un medidor de resistencias tipo
ohmímetro, megóhmetro y telurómetro.

Ohmiómetro Megóhmetro Telurómetro

- Un ohmiómetro es un
instrumento para
medir resistencia
eléctrica. Está
compuesto de una
pequeña batería con
voltaje fijo de corriente
contínua, funcionando
como galvanómetro,
además, permite
medir la corriente que
circula a través de
una resistencia.
- La escala del
galvanómetro que
está calibrada
directamente
en ohmios, ya que en
aplicación de la ley de
Ohm, al ser fijo el
voltaje de la batería,
la intensidad
circulante a través del
galvanómetro sólo va
a depender del valor
de la resistencia bajo
medida, esto es, a
menor resistencia
mayor intensidad de
corriente y viceversa.
- Para hallar la
resistencia con un
Ohmímetro, se
conecta la resistencia
a medir, estando ésta
desconectada del
circuito eléctrico.
- Sirve para analizar - Mide la resistencia de
resistencias eléctricas
elevadas.
- Se emplea
usualmente en
conductores eléctricos - Es un instrumento
y bobinados de
motores para evaluar
el valor de aislación - Para poder funcionar
de los cables.
- Su uso es frecuente
en la fabricación y el
mantenimiento de
motores eléctricos,
transformadores, etc.
- El megóhmetro consta
de dos partes
principales: un
generador de
corriente continúa de
tipo magneto-
eléctrico, movido
generalmente a mano - El telurómetro no es
(manivela) o
electrónicamente
(megóhmetro
electrónico), que
suministra la corriente
para llevar a cabo la
medición, y el
mecanismo del
instrumento por medio
del cual se mide el
valor de la resistencia
que se busca. El
generador magneto-
eléctrico son dos
imanes permanentes
rectos, colocados
paralelamente entre
sí. El inducido del
generador, junto con
sus piezas polares de
hierro, está montado
puesta a tierra y la
resistividad específica
de un terreno usando
el método de Wenner.
digital.
inyecta una corriente
alterna en la tierra a
través del electrodo
que se está
comprobando y la
pica de corriente,
luego mide la caída
de tensión entre el
electrodo que se está
comprobando y la
sonda de tensión, y
luego, mediante la ley
de Ohm calcula la
resistencia.
más que el aparato
empleado para medir
la resistencia de la
puesta a tierra. Así
como también se
encarga de calcular la
resistividad de terreno
en el cual está siendo
instalado. Esos son
precisamente los
parámetros que se
deben tener en
consideración al
momento de hacer
una puesta a tierra.
De esa manera, el
telurómetro se
convierte en el
aparato que no puede
faltar en esos casos.
Por ello, este es un

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

entre dos de los polos aparato profesional en

de los imanes cuanto a los sistemas
paralelos, y las piezas de puesta a tierra se
polares y el núcleo trata. Esto en cuanto
móvil del instrumento a las características
se sitúan entre los del voltaje y de la
otros dos polos de los resistencia.
imanes. El inducido
del generador se
acciona a mano,
regularmente,
aumentándose su
velocidad por medio
de engranajes.

4. ¿Qué instrumento nos mide la potencia eléctrica y como se

realiza laconexión de este instrumento?.
La potencia eléctrica la medimos con el vatímetro.
El vatímetro nos permite realizar la medición de los vatios que hay en
una corriente de electricidad, el Vatio también es conocido como Watt.
Están compuestos por una bobina móvil (la bobina voltimétrica) y dos
bobinas fijas (las bobinas amperimétricas). La bobina voltimétrica está
conectada al circuito eléctrico en paralelo, mientras que las bobinas
amperimétricas tienen una conexión en serie.
La bobina amperimétrica o amperímetro mide la corriente eléctrica y la
bobina voltimétrica mide el voltaje, en un circuito en corriente continua la
deflexión de la aguja es proporcional tanto a la corriente como al voltaje,
conforma a la ecuación: P = V.I.
En un circuito en corriente alterna, la deflexión de la aguja es
proporcional al producto instantáneo medio del voltaje y la corriente,
mostrando una lectura diferente a la obtenida su multiplicamos las
lecturas arrojadas por un voltímetro y amperímetro conectados
independientemente en el mismo circuito.
Consta de una parte amperimétrica y otra voltimétrica, debemos conectar
ambos de la manera que ya sabemos, es decir, la parte amperimétrica en
serie y la parte voltimétrica en paralelo, de la siguiente forma:

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

5. ¿Qué medidas de seguridad se deben de tomar cuando se

utilizan los instrumentos de medición eléctrica?
- Trabajar con circuitos desenergizados en la medida de lo posible.
- Utilizar instrumentos aislados
- Llevar gafas de seguridad o una máscara protectora
- Llevar guantes aislantes
- Es recomendable pararnos sobre una alfombra aislante
- Asegurarnos de que nuestro instrumento tenga la máxima categoría y
tensión que pueda utilizar.
- Asegurarnos que nuestros instrumentos estén bien calibrados y
certificados.
- Retirarnos las joyas, pulseras y relojes.
- Asegurarnos que nuestros cables de prueba posean: Conectores con
aislamiento, superficie antideslizante, doble aislamiento y de preferencia
deben poseer la menor parte posible de metal sin aislamiento en las
puntas de sonda.
6. Qué medidas considera Ud. que debe realizarse para prevenir
riegoseléctricos latentes en el montaje de los circuitos de
laboratorio.
- Procurar mantener desenergizado el circuito la mayor parte de tiempo
posible.
- Las sondas de nuestro voltímetro deben tener la mínima cantidad de
metal expuesto.
- En los circuitos monofásicos, debemos conectar primero el neutro y
luego la fase.
- Procurar mantener una mano en el bolsillo a menos que debamos
ampliar ambas manos obligatoriamente.
- Nuestra ropa en el laboratorio debe ser ajustada y de preferencia llevar
Guía de Laboratorio de Circuitos Eléctricos 2
 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

calzado aislante.
7. Cuál es el valor de la corriente choque que produce paro cardiaco y
asfixia en la persona?.
Las corrientes mayores de 75 mA cusan fibrilación ventricular (latidos
cardiacos muy rápidos e ineficientes). Este transtorno causa la muerte en
pocos minutos a menos que se salve a la víctima con un desfilibrador.
Con 150 mA ocurre el paro respiratorio acompañado de fuertes
contracciones musculares.
El corazón se paraliza con una corriente de 4 Amperios, lo cual significa
que el corazón ya no bombea sangre, con 5 Amperios se queman los
tejidos.
8. Qué medidas seguridad se considera para evitar la circulación de
lacorriente choque por el cuerpo humano.
- En un laboratorio debemos asegurarnos de usar calzado aislante, no llevar
objetos de metal encima y no beber nada mientras estemos dentro del
laboratorio.
- Es importante tratar de trabajar con el circuito desenergizado la mayor
cantidad de tiempo posible.
- Evitar tocar cables pelados, si vemos uno en casa o en el laboratorio
debemos cubrirlo de cinta aislante o simplemente reemplazar el cable.
- Debemos tratar de usar enchufes de 3 clavijas.
- Procurar que nuestros interruptores de seguridad se encuentren en perfectas
condiciones.
- No tener agua cerca a los tomacorrientes.
- Siempre que se trabaje con electricidad procurar tener las manos secas.
- La instalación eléctrica que poseemos debe haber sido supervisada
siguiendo todos los protocolos de seguridad eléctrica.
9. Qué medidas se debe realizar para reanimar al personal que sufrió
unadescarga eléctrica.
- No tocar a la persona afectada.
- Llamar a una ambulancia rápidamente
- No debemos mover a la persona que haya sufrido la descarga, salvo que
se encuentre en un peligro inmediato.
- Debemos apagar la fuente de electricidad, de no ser posible apagarla,
deberíamos alejarla de la persona afectada utilizando algún material
aislante.
- Debemos evitar que la persona afectada se enfríe.

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

- Realizar reanimación cardiopulmonar si la persona muestra signos de no

respirar o moverse.
- Colocar una venda en las zonas quemadas, sin usar toallas, ya que las
fibras sueltas se pueden adherir a las heridas y causar infección.
10. Explique la función principal del interruptor termomagnético y
susprincipales especificaciones técnicas.
También conocido como llave térmica, su función principal es la de proteger
y dar seguridad a la instalación eléctrica ante la presencia de una falla.
Respecto a los fusibles que poseen, no es necesario cambiar estos cada vez
que el interruptor actúa.
El interruptor termomagnético corta la corriente eléctrica de un circuito
automáticamente, actua cuando la corriente sobrepasa el valor nominal
establecido en las especificaciones técnicas del dispositivo.
Los magnetotérmicos actúan cortando el fluido eléctrico cuando se sobrepasa la capacidad
eléctrica del mismo. Por ejemplo esto sucede ante la presencia de fallas como las
sobrecargas eléctricas o cortocircuitos.

De ésta manera se protege el cableado y los demás componentes de la instalación eléctrica.

Por consecuencia contribuyen en la seguridad de tu propiedad previniendo los temibles
incendios.

Tal como su nombre lo indica, estos dispositivos eléctricos están compuestos por una parte
magnética y otra térmica.

La parte magnética está compuesta por un relé y es la encargada de actuar ante un

cortocircuito.
La parte térmica está conformada por dos láminas metálicas que se dilatan o contraen
según la cantidad de corriente que pasa. Este bimetal es la parte que actúa ante las
sobrecargas de la instalación eléctrica.
Para restablecer el fluido eléctrico tras el «disparo» de un termomagnético, lo primero que
debemos hacer es eliminar la causa que produjo el hecho. Luego basta con subir la palanca
del termomagnético para dejar funcionando todo con normalidad.

Para elegir correctamente nuestro termomagnético debemos verificar la sección de nuestro

conductor y su capacidad de corriente.

Especificaciones técnicas:
Tensión Nominal:

Las tensiones de operación serán de 220 a 380 Voltios.

Tensión de impulso:

Será de menos de 6kV

Corriente nominal de operación:

Deben venir en la tablas de datos especificados en el producto.

Frecuencia nominal:

60 Hz

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Grado de protección:

Será al menos de IP20

Bornes:

Los bornes o terminales deberán cumplir con lo estipulado en la sección 7.1.7 de la IEC
60947-1. La conexión de los cables de alimentación y de salida deberá realizarse fácilmente
con una sola herramienta y por la parte frontal; deben asegurar que los conductores
conectados mantengan en forma permanente la presión de contacto necesaria. Los bornes
de los interruptores termomagnéticos serán bimetálicos que permitan la conexión por
terminal o pletina de cobre. El tonillo debe apretar directamente sobre la paleta del terminal
del conductor o, eventualmente sobre el conductor mismo.

Secciones de conductores de cobre en interruptores termomagnéticos:

11. Explique el principio de operación del interruptor diferencial y sus

principalesespecificaciones técnicas.
El interruptor diferencial es un interruptor que tiene la capacidad de
detectar fugas de electricidad al medir la diferencia entre la corriente de
entrada y de salida en un circuito, cuando esta diferencia supera un valor
determinado, el interruptor corta automáticamente el fluido eléctrico, debe
estar siempre instalado al lado de un interruptor termomagnético. De
acuerdo al código nacional de electricidad, su uso es obligatorio.
Su funcionamiento se basa en medir la diferencia de corriente de entrada
y salida en una instalación, por ejemplo si ingresan 20 Amperios, deben
salir 20 Amperios de la instalación, pero en caso de pérdida o fuga por
deterioro o defecto del aislamiento, el diferencial detecta la diferencia de
los valores de las corrientes, disparándose automáticamente produciendo
el corte del suministro eléctrico.
El corte de energía se produce cuando la fuga de corriente es mayor a 30
mili Amperios.
Para poder entender el funcionamiento del interruptor diferencial, es
necesario saber que está conectado a dos cables, uno fase y otro neutro.
Sabiendo la existencia de estos dos elementos, se explica a continuación
cómo detecta el diferencial una fuga:

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

- El ID mide la corriente que entra en el circuito a través del cable fase.

- Esta corriente vuelve a ser medida cuando sale del circuito a través del cable neutro.
- Si existe diferencia entre la energía que entra y la que sale del circuito, la palanca del ID
saltará y cortará el suministro de luz en la vivienda o local.

Especificaciones técnicas:
Corriente nominal: De 1 a 100 Amperios
Sensibilidad: 30 mA

12. Indique cuales son los tomacorrientes seguros ante riesgos

eléctricos reglamentados y explique quién recomendó la adaptación
de dicha norma.
Los tomacorrientes normados son los denominados tres en línea y
“schuko” que cuentan con una toma, la cual se conecta a la puesta a
tierra y evita que una persona reciba una descarga eléctrica al momento
de enchufar algún electrodoméstico, incluso si se encuentra con las
manos mojadas.
El tipo "Shuko", no permite el contacto si es que no se han retirado los dedos
de los espigos, dado que el tomacorriente está embutido; y en el caso de tres
en línea, los espigos del enchufe (excepto el del centro que es de puesta a
tierra para protección eléctrica) deben venir con un tramo aislado de manera
que si por descuido o prisa al enchufar los dedos hacen contacto, no hay
choque eléctrico.
El uso de estos tomacorrientes fue recomendada por el MEM (Ministerio de
Energía y minas).
13. Que es un pozo de tierra y cuál es la diferencia ente el conductor
neutro y conductor de línea de tierra?. Fundamente su respuesta
Pozo a tierra:
Un pozo a tierra es un mecanismo de seguridad que forma parte de las
instalaciones eléctricas y consiste en conducir eventuales desvíos de la
corriente hacia la tierra, impidiendo que el usuario entre en contacto con
la electricidad.
Conductor neutro:
Un conductor neutro es un conductor con diferencia de potencial 0, su
función es precisamente la de crear un desequilibrio, una diferencia de
potencial que permita la existencia de corriente eléctrica por el conductor de
fase, sin el neutro no puede producirse la corriente eléctrica a no ser que al
diferencia de potencial se genere utilizando directamente la tierra.
En el neutro no hay tensión respecto a tierra, por lo que en teoría no nos

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

electrocutaríamos al tocarlo, sin embargo JAMÁS DEBEMOS TOCAR

NINGÚN CABLE SIN CERCIORARNOS PREVIAMENTE QUE NO CIRCULA
POR ELLA NINGUNA CORRIENTE.
La línea de Tierra:
La línea de tierra es un conductor con la función de protección, su objetivo
es conducir posibles sobre tensiones a tierra, no es un cable por el cual
circule corriente eléctrica a no ser que exista alguna derivación de corriente o
problema en la instalación eléctrica.
Diferencias.
Aunque parezcan similares, Tierra y Neutro no son lo mismo, aunque la tierra
es neutra, su utilidad es completamente distinta a la de un conductor neutro,
la tierra como ya hemos explicado tiene una función de protección
También para identificarlas, sabemos que tenemos 3 orificios en los
tomacorrientes, los de los extremos pertenecen a la fase y al neutro, esto lo
tenemos que identificar, sin embargo, el del medio siempre es tierra.

VI Conclusiones:

- Comprobamos que no es necesario identificar la polaridad al momento de medir la

corriente y el voltaje en alterna.

- Aprendimos lo peligroso que puede llegar a ser el no seguir las normas de seguridad en
el laboratorio.

- Podemos medir con diversos instrumentos el voltaje, inclusive con un osciloscopio,

cosa que hicimos.

- Los interruptores diferenciales son muy importantes para proteger nuestra seguridad, es
necesario tenerlos en buen estado y comprobar su óptimo funcionamiento.

Guía de Laboratorio de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

- Aprendimos los pasos a realizar para poder brindarle los primeros auxilios a algún
compañero si en modalidad presencial ocurre un accidente en el laboratorio.

- Al medir la corriente con la pinza amperimétrica, pusimos la pinza al revés en una

segunda experiencia y comprobamos que nos sale el mismo resultado, por lo que no
afecta la polaridad en esta segunda parte del curso.

VII BIBLIOGRAFIA:
Indique la bibliografía utilizada o la pagina web:

- Guia de seguridad para medidas eléctricas. (21–03-03). Fluke

- DEPARTAMENTO DE SALUD Y SERVICIOS HUMANOS. (2009, 15 marzo). Manual

de seguridad eléctrica. Seguridad eléctrica.

- Mayo Clinic. (2005, 12 diciembre). Primeros auxilios ante un choque eléctrico.

mayoclinic.es.

- Electro sur este S.A.A. (2006, marzo). Especificaciones técnicas de materiales y equipos.

http://else.com.pe/normas/Materiales/Especificaciones/I-LP2602.pdf

- Constructivo. (2015, 15 julio). ¿Sabes para que funciona el sistema de puesta a tierra?

Construtivo.com

- Onulec Material Eléctrico. (2013, 11 marzo). Fase, Neutro y Tierra. Onulec.com.

Guía de Laboratorio de Circuitos Eléctricos 2
