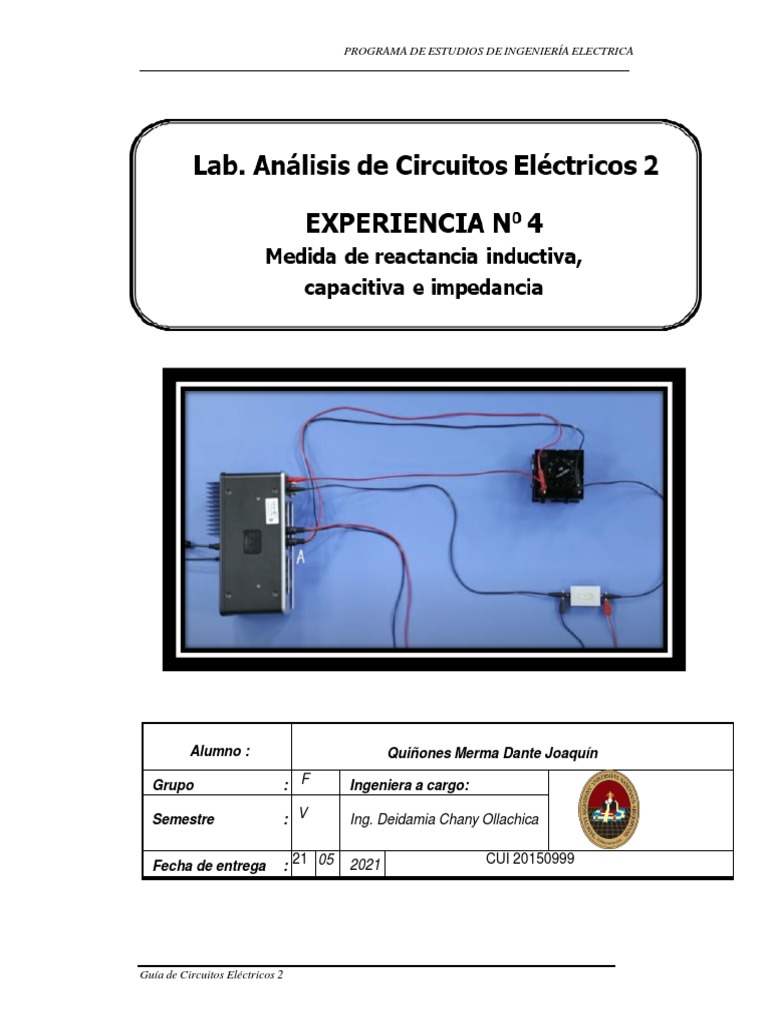

PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Alumno : Quiñones Merma Dante Joaquín

Grupo : F Ingeniera a cargo:

Semestre : V Ing. Deidamia Chany Ollachica

Fecha de entrega : 21 05 2021 CUI 20150999

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

FACULTAD DE INGENIERIAS DE PRODUCCIÓN Y SERVICIOS
PROGRAMA DE ESTUDIOS DE INGENIERIA ELECTRICA

MEDIDA DE REACTANCIA INDUCTIVA,

CAPACITIVA E IMPEDANCIA – parte 1

I. OBJETIVO:
Analizar y verificar en forma experimental la relación entre la tensión y la
intensidad de corriente en un circuito eléctrico R-L-C serie, R-L, R-C, y un
circuito R-L-C, serie a partir de los datos tomados en el laboratorio

II. MARCO TEÓRICO:

Resistencia
Es aquel elemento de un circuito eléctrico que se opone al paso de la corriente
continua y alterna.

Reactancia Inductiva
Es aquel elemento de un circuito eléctrico que se opone al paso de la corriente
alterna, y es directamente proporcional al valor de la inductancia y de la
frecuencia de la red a la que esta conectado dicho elemento.
XL = 2 f L ( Ohmios)

Reactancia Capacitiva
Es aquel elemento de un circuito eléctrico que se opone al paso de la corriente
alterna, y es inversamente proporcional al valor de su capacidad y de la
frecuencia de la red a la que esta conectado dicho elemento.
1
XC  (Ohmios)
2 f C
Impedancia
Es aquel elemento de un circuito eléctrico que esta compuesto del valor de la
resistencia, reactancia inductiva y capacitiva.

1
Z  R 2  (2 f L  )2 (Ohmios)
2 f C

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

1
2 f L  ( )
2 f C
  Tg 1 (radianes)
R
La impedancia experimental considerando ideal la inductancia, por lo tanto se puede
determinar a partir de los valores de la tensión y de la intensidad de corriente tomados
en el laboratorio (experimentales):
VR VL VC
R (Ohmios) , XL  (Ohmios) , XC  (Ohmios)
IL IL IC

 = arctg ((XL – Xc)/R

III. ELEMENTOS A UTILIZAR

 1 autotransformador variable 0-230 V – 6amp
 1 década de inductancia variable
 03 condensadores
 1 resistencia variable 0-180 Ohmios (R)
 03 multímetros digitales

IV. PROCEDIMIENTO EXPERIMENTAL

a. Armar el circuito tal como se muestra en las figuras adjunta, calibrar el valor de
la resistencia en una rango de 180 ohmios hasta 20 ohmios, y la inductancia
variarla en un rango de 10 mH y 90 mH, obtener un juego de 3 lecturas para
diferentes valores de R y L.
b. Para calibrar la tensión en la salida del Variac tener en cuenta los valores
máximos admisibles corriente (menor de 200 mA):

Figura N°1

c. Registrar los siguientes datos:

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Tabla 1
V A VR VL L Rteo Rexp XL te XLex Zte Zex  teo  ex

20 0.11108 19.994 0.42423 10mH 180 179.996 3.7699 3.81914 180.039 180.05 1.1998 1.21506

20 0.13316 19.974 1.017 20mH 150 149.99 7.5398 7.63743 150.195 150.194 2.87757 2.9149

20 0.19869 19.87 2.277 30mH 100 100.005 11.3097 11.46 100.637 100.659 6.45256 6.5372

20 0.12996 19.494 4.467 90mH 150 150.002 34.372 33.929 153.887 153.89 12.906 12.745

5 0.12572 2.515 4.321 90mH 20 20.0048 33.929 34.3700 39.3849 39.7709 59.482 59.805

5 0.07426 4.455 2.269 80mH 60 59.9919 30.1593 30.5548 67.3309 67.3247 26.6866 26.9904

d. Armar el circuito tal como se muestra en las figuras adjunta, calibrar el valor de la
resistencia en una rango de 180 ohmios hasta 20 ohmios, y tres valores distintos de
condensador, obtener un juego de 3 lecturas para diferentes valores de R y C.
Regular la tensión en la salida del Variac a 50 V:

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Figura N°2

e. Registrar los siguientes datos:

Tabla 2
V A VR VC C Rteo Rexp XCex XC te Zte Zex  teo  ex
20 0.11438 1.144 19.967 15uF 10 10.0017 174.567 176.838 177.12 174.855 -86.768 -86.721

20 0.07616 1.523 19.942 10uF 20 19.997 261.843 265.258 263.019 262.605 -85.688 -85.632

20 0.14271 7.135 18.683 20uF 50 14.996 130.916 132.629 141.741 140.144 -69.344 -69.097

10 0.08284 4.971 8.677 25uF 60 60.0072 104.744 106.103 121.893 120.715 -60.512 -60.194

10 0.07638 9.165 4 50uF 120 119.992 52.3697 53.052 131.204 130.924 -23.850 -23.577

10 0.18434 4.793 8.776 55uF 26 26.0086 47.608 48.229 54.7908 54.248 -61.67 -61.359

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

V CUESTIONARIO:
1. Dibuje el diagrama fasorial para cada uno de los circuitos de las
figuras 1,y 2.

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

2. ¿De qué magnitudes variables y constructivas depende la reactancia

de unainductancia?
- De la frecuencia (f)
- De la Inductancia (L)
- De la frecuencia angular

XL = 2𝜋.f.𝐿

3. ¿De qué magnitudes variables y constructivas depende la reactancia

de uncondensador?
- De la frecuencia (F)
- De la capacitancia (C)
- De la frecuencia angular
𝟏
Xc =
𝟐𝛑.𝐟.𝐜

4. Halle los valores teóricos de las resistencias, las reactancias e

impedanciaspara cada una de las tablas.

Para el circuito RC:

Tomamos el voltaje de la fuente y la corriente experimental, de acuerdo a
estos datos hallamos nuestra impedancia teórica, de la impedancia teórica,
Guía de Circuitos Eléctricos 2
 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

hallamos el valor de la resistencia teórica, reemplazando el valor de nuestra

capacitancia usada en el circuito.

Para el circuito RL:

Tomamos el voltaje de la fuente y la corriente experimental, de acuerdo a
estos datos hallamos nuestra impedancia teórica, de la impedancia teórica,
hallamos el valor de la resistencia teórica, reemplazando el valor de nuestra
inductancia en el circuito.

5. Explique cómo se halla el valor experimental de una impedancia.

Para hallar el valor experimental de una impedancia en un circuito RC o RL en serie,

simplemente tendríamos que dividir el voltaje total entre la corriente, esto nos daría la
impedancia del circuito.
6. Explique cómo se halla el valor experimental de una resistencia.
Experimentalmente, podemos hallar el valor de una resistencia en un circuito RC o RL en
serie midiendo el voltaje en tal resistencia y la corriente total del circuito, al operar el
voltaje entre la corriente, obtendremos el valor experimental de la resistencia.
7. Explique cómo se halla el valor experimental de una reactancia capacitiva.
Experimentalmente, podemos hallar el valor de la reactancia capacitiva en un circuito RC
en serie, conectando el multímetro en paralelo a nuestra capacitancia, seguidamente
medimos la corriente en el circuito, y aplicamos ley de Ohm, el resultado de dividir el
voltaje entre la corriente nos dará la reactancia capacitiva.
8. Explique cómo se halla el valor experimental de una reactancia inductiva.
El valor de la reactancia inductiva en un circuito RL en serie, podemos hallarlo conectando el
multímetro en paralelo a nuestra inductancia, seguidamente medimos la corriente del circuito, y
aplicando ley de Ohm podremos hallar el valor experimental de la reactancia inductiva,
dividiendo la lectura del multímetro entre la lectura de la corriente.
9. Encuentre el error absoluto y relativo de los valores de las
reactancias y de las impedancias teóricas y experimentales de cada
circuito.

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Para el circuito RC tenemos:

Capacitancia Capacitancia Impedancia teórica Impedancia
experimental teórica experimental
174.567 176.838 177.12 174.855
261.843 265.258 263.019 262.605
130.916 132.629 141.741 140.144
104.744 106.103 121.893 120.715
52.3697 53.052 131.204 130.924
47.608 48.229 54.7908 54.248

Error absoluto:

Capacitancia Impedancia

1.816 0.227

3.415 0.414

1.719 1.597

1.359 1.178

0.683 0.280

0.621 0.542

Error relativo:

Capacitancia Impedancia

0.010402 0.001298

0.013042 0.00161

0.0131305 0.00114

0.0129744 0.001284

0.01304 0.001245

0.0130404 0.001469

Para el circuito RL tenemos:

Inductancia Inductancia Impedancia teórica Impedancia
experimental teórica experimental
3.7699 3.81914 180.039 180.05
7.5398 7.63743 150.195 150.194
11.3097 11.46 100.637 100.659
34.372 33.929 153.887 153.89
33.929 34.3700 39.3849 39.7709
30.1593 30.5548 67.3309 67.3247
Guía de Circuitos Eléctricos 2
 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Para el error absoluto:

Inductancia Impedancia

0.0491 0.011

0.1455 0.001

0.16 0.021

0.456 0.048

0.365 0.045

0.4125 0.062

Para el error relativo:

Inductancia Impedancia

0.013 0.0000511

0.00207 0.0000667

0.0145 0.000215

0.0134 0.00145

0.011 0.000789

0.01366 0.000925

10. ¿De algunos ejemplos de circuitos RL, RC y RLC en los sistema de

potencia e industria? De una breve explicación de sus aplicaciones.

- Usamos los capacitores junto a las bobinas para crear circuitos en

resonancia.

- Capacitores y bobinas las podemos encontrar en las radios antiguas.

- Encontramos capacitores en los ventiladores y motores de aire

acondicionado.

- Capacitores e inductores son usados en los filtros de línea telefónica

para reducir el ruido.

- Los bancos de potencia son agrupamientos de unidades montadas

sobre bastidores, metálicas que se instalan en un punto.

- En los soldadores podemos encontrar inductancias

Guía de Circuitos Eléctricos 2
 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

- En la industria petrolera podemos ver los geófonos, los cuales son

transductores de desplazamiento, velocidad que convierten el
movimiento del suelo en una señal eléctrica.

11. ¿Porqué es importante que el ángulo de desfase de una impedancia

total sea de valor más pequeño posibles para aplicaciones
industriales?. Fundamente su respuesta.
En aplicaciones industriales nos conviene tener un angulo de desfase
muy pequeño debido a que se trabaja con máquinas que generan
desfase de corrientes, y si el ángulo de desfase fuera elevado, el desfase
total sería mucho mayor.
12. Defina el fenómeno de la resonancia en circuitos eléctricos serie RLC.

La resonancia, explicada de forma fácil, podríamos decir lo siguiente:

“Cuando tenemos algo vibrando a una frecuencia determinada, el objeto que está a su
lado se pone a vibrar a la misma frecuencia”. Para entenderla mejor podemos decir que se
asemeja a cuando alguien hace un buen chiste en clase, uno se rie, y el resto empieza a
seguirle, influenciados por la primera risa, estando en el mismo estado de vibración.
Otro ejemplo sería ponernos a saltar encima de un puente colgante, el puente empezará a
vibrar.
Una vez explicado esto, resonancia en un circuito eléctrico en corriente alterna se da
cuando la inductancia y la capacitancia adquieren el mismo valor.
Cuando se produce el fenómeno de resonancia en un circuito, la intensidad alcanza el
máximo valor y, además, esta intensidad está en concordancia de fase con la fuerza
electromotriz.
La resonancia se consigue únicamente cuando la frecuencia de la corriente alcanza un
valor característico desapareciendo en el momento que este variía.
Una de las principales aplicaciones prácticas del fenómeno de resonancia es el circuito de
sintonización de un receptor de radio. Este circuito posee un condensador de capacidad
variable, mediante el cual se puede modificar la capacitancia: para cada posición del
condensador, el aparato usa únicamente aquella corriente de antena cuya frecuencia es la
adecuada para poner en resonancia el circuito, permaneciendo inaudibles todas las demás
frecuencias que recibe la antena.

13. Como varia la inductancia y capacitancia a mayor frecuencia.

La frecuencia influye demasiado en la inductancia y la capacitancia, esto lo podemos ver
claramente si analizamos la fórmula de la reactancia capacitiva y la reactancia inductiva.

Podemos observar que a mayor frecuencia, mayor será la reactancia inductiva y menor
la capacitiva.

VI. OBSERVACIONES Y CONCLUSIONES:

Guía de Circuitos Eléctricos 2

 PROGRAMA DE ESTUDIOS DE INGENIERÍA ELECTRICA

Hacer las observaciones y conclusiones en forma clara y empleando el menor

número de palabras, 05 de cada una como mínimo.

OBSERVACIONES:
- Hay un mayor error absoluto en las tablas del circuito RC.
- En el circuito RL los errores absolutos son más pequeños.
- A pesar de los dos puntos anteriores, los valores teóricos y experimentales son muy
similares, ya que usamos instrumentos ideales, en laboratorio hubiéramos tenido que
considerar las resistencias de los instrumentos y además tendríamos que considerar la
resistencia interna de la bobina.
- En la industria se usan inductancias y capacitancias en conjuntos para aprovechar el
fenómeno de la resonancia.
- Es importante remarcar que los procedimientos que usamos en este laboratorio, para hallar
teóricamente el valor de la impedancia, solo podemos aplicarlo si el circuito RC o RL es en
serie.

CONCLUSIONES
- La aplicación más común para la resonancia en circuitos eléctricos es como selector de
frecuencia, como por ejemplo al buscar una señal de radio.
- Aprendimos a realizar la representación fasorial de una onda senoidal.
- Vimos la importancia del ángulo de desfase en un circuito en corriente alterna.
- Considero que no hay mucha diferencia entre los valores teóricos y experimentales
obtenidos, debido a que nuestros instrumentos son ideales, considero que este curso
debería dictarse de manera presencial preferiblemente, ya que hay varias varianles que en
un laboratorio presencial harían que nuestros resultados difieran considerablemente y
habría una explicación para esta variación.
- En un circuito RC la corriente adelanta al voltaje, esto lo pudimos comprobar al realizar el
cálculo teórico para las tablas de la experiencia.
- En un circuito RL el voltaje adelanta a la corriente, esto también lo pudimos comprobar al
realizar el cálculo teórico y obtener el ángulo de desfase.

VII BIBLIOGRAFIA:
C. Castillo C-C. Tanca. "Guía de laboratorios de Redes 2", Edición propia, 2013
Indique la bibliografía o página web que utilizo.
- https://www.youtube.com/watch?v=WNOINqPEo0g&t=356s – Resonancia –
Electrónica FP
- https://www.youtube.com/watch?v=fJLH71igTbg&t=298s (PARA REALIZAR EL
DIAGRAMA FASORIAL)

- https://www.convertir-unidades.info/Convertir+Microfaradio+en+Faradio.php

- http://hyperphysics.phy-astr.gsu.edu/hbasees/electric/impcom.html

- https://wilaebaelectronica.blogspot.com/2018/12/transformacion-serieparalelo-
- y-paralelo-serie-de-impedancias.html

NOTA: Las observaciones y conclusiones son de carácter personal

Guía de Circuitos Eléctricos 2
