Programa de Estudios

de Ingeniería
Eléctrica

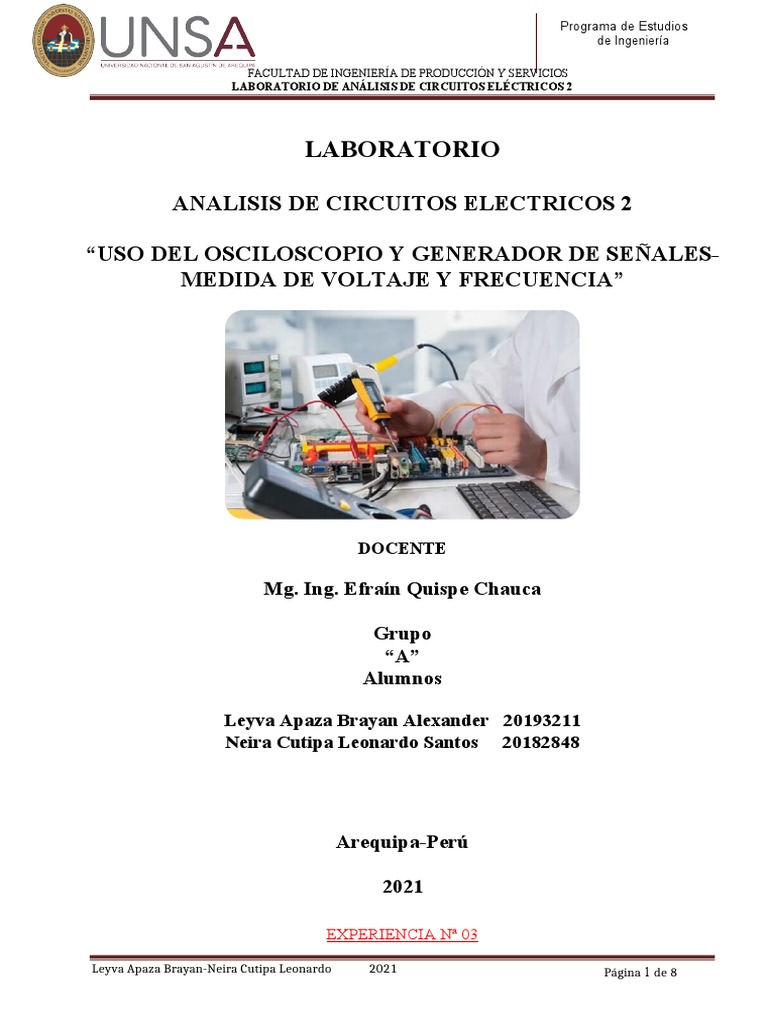

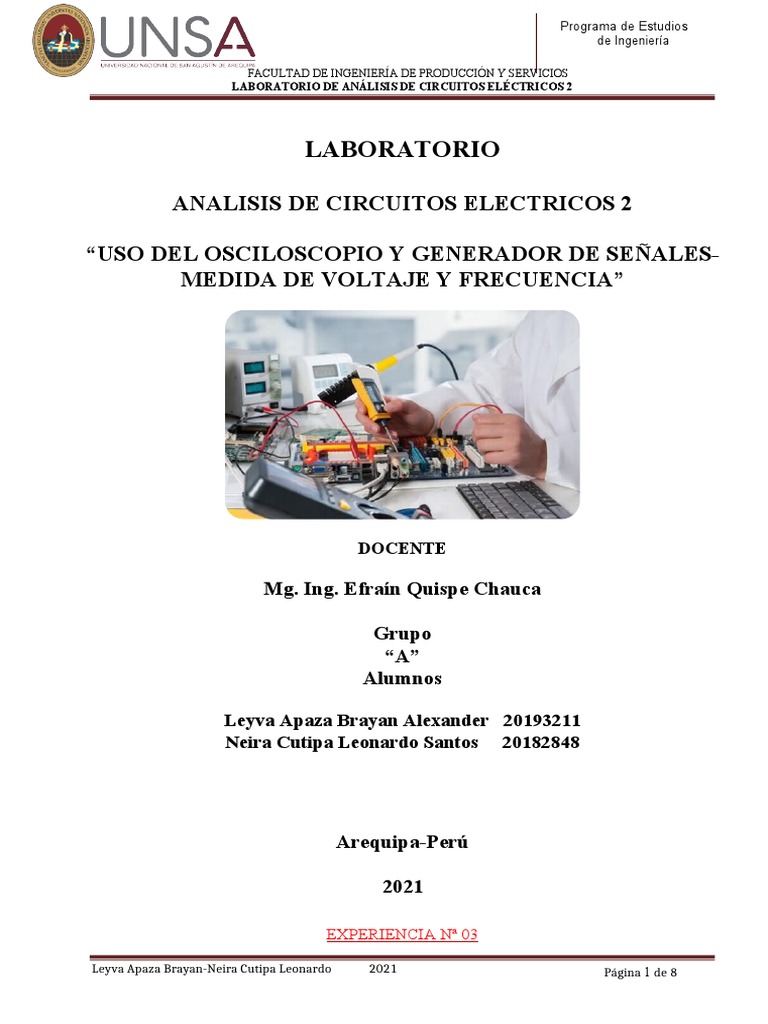

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS
LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

LABORATORIO

ANALISIS DE CIRCUITOS ELECTRICOS 2

“USO DEL OSCILOSCOPIO Y GENERADOR DE SEÑALES-

MEDIDA DE VOLTAJE Y FRECUENCIA”

DOCENTE

Mg. Ing. Efraín Quispe Chauca

Grupo
“A”
Alumnos

Leyva Apaza Brayan Alexander 20193211

Neira Cutipa Leonardo Santos 20182848

Arequipa-Perú

2021

EXPERIENCIA Nª 03

Leyva Apaza Brayan-Neira Cutipa Leonardo 2021 Página 1 de 8

Chauca
 Programa de Estudios
de Ingeniería
Eléctrica
FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS
LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

VALORES CARACTERISTICOS DE LAS ONDAS

SINUSOIDALES

I.- OBJETIVOS:

Objetivo General

- Analizar y determinar de manera experimental los valores característicos en ondas sinusoidales en

un circuito de C.A.

Objetivo Especifico

- Diferenciaremos los valores característicos de una onda senoidal en un circuito de C.A.

- Compararemos lo valores característicos con las medidas tomadas y hallaremos el porcentaje error
para sacar una conclusión del porque es diferente.

II.- FUNDAMENTO TEÓRICO:

Entre todas las formas de onda, las ondas sinusoidales se utilizan con frecuencia debido a su facilidad
de representación y algunas características ventajosas específicas. La onda senoidal o sinusoidal es
una curva que describe una oscilación suave y repetitiva. Podemos definir la onda sinusoidal como
«La forma de onda en la cual la amplitud es siempre proporcional al seno de su ángulo de
desplazamiento en cada punto del tiempo».

Onda senoidal representa el valor de la tensión de la Corriente alterna a través de un tiempo

continuamente variable, en un par de ejes cartesianos marcados en amplitud y tiempo.

Como se puede notar una señal sinusoidal alterna entre valores positivos y negativos y esta
descrita por la ecuación:

La forma más general para expresar una onda senoidal es:

v (t) = vm sen(ωt+φ)
Leyva Apaza Brayan-Neira Cutipa Leonardo 2021 Página 2 de 8
Chauca
 Programa de Estudios
de Ingeniería
Eléctrica
FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS
LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

Partes

Período, amplitud, frecuencia, ciclo y fase son conceptos se aplican a las ondas periódicas o repetitivas
y son importantes para caracterizarlas adecuadamente.

Período
Una función periódica como las mencionadas, la cual se repite a intervalos regulares, cumple siempre la
siguiente propiedad:
f (t) = f (t+ T) = f (t + 2T) = f (t + 3T) = ….

Donde T es una cantidad denominada período de la onda, y es el tiempo que tarda en repetirse una fase
de la misma. En unidades de Sistema Internacional, el período se mide en segundos.

Amplitud
De acuerdo a la expresión general de la onda senoidal.
v (t) = vm sen (ωt+φ), vm es el valor máximo de la función, que ocurre cuando sen (ωt+φ) =
1 (recordando que el mayor valor que admite tanto la función seno como la función coseno es 1).
Este valor máximo es justamente la amplitud de la onda, también conocida como amplitud pico.
En caso de tratarse de un voltaje se medirá en Voltios y si es una corriente será en Amperios. En la onda
senoidal mostrada la amplitud es constante, pero en otros tipos de onda la amplitud puede variar.

Ciclo
Es una parte de la onda contenida en un período.
Obsérvese en la siguiente figura como un ciclo abarca desde un punto hasta otro con el mismo valor
(altura) y la misma pendiente (inclinación).

En una onda senoidal, un ciclo siempre transcurre durante un período. Lo importante es que el punto de
inicio y el final estén a la misma altura. Fuente: Boylestad. Introducción al Análisis de Circuitos.
Pearson.

Frecuencia
Es la cantidad de ciclos que ocurren en 1 segundo y se encuentra vinculada al argumento de la función
seno: ωt. La frecuencia se denota como f y se mide en ciclos por segundo o Hertz (Hz) en Sistema
Internacional.

La frecuencia es la cantidad inversa del período, por lo tanto:

f = 1/T
Mientras que la frecuencia f está relacionada con la frecuencia angular ω (pulsación) como:

Leyva Apaza Brayan-Neira Cutipa Leonardo 2021 Página 3 de 8

Chauca
 Programa de Estudios
de Ingeniería
Eléctrica
FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS
LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

ω = 2πf

La frecuencia angular se expresa en radianes /segundo en el Sistema Internacional, pero los radianes son
adimensionales, así la frecuencia f y la frecuencia angular ω tienen las mismas dimensiones. Obsérvese
que el producto ωt da radianes como resultado, debiendo tenerse en cuenta a la hora de utilizar la
calculadora para obtener el valor de senωt.

Fase
Se corresponde al desplazamiento horizontal experimentado por la onda, respecto a un tiempo tomado
como referencia.
En la siguiente figura la onda verde está adelantada respecto a la roja en un tiempo td. Dos ondas
sinusoidales están en fase cuando su frecuencia y su fase son las mismas. Si la fase difiere, entonces
están en desfase. Las ondas de la figura 2 también están desfasadas.

Es la diferencia algebraica entre el valor máximo positivo y negativo.

Valor Medio (Vmed):

Se calcula con la siguiente ecuación y representa el valor

promedio de la onda V(t) en un periodo.

Valor Eficaz (Vef)

Representa el valor cuadrático medio de la onda periódica V(t) para un periodo.

El valor eficaz se conoce también como valor rms (root mean square) (raíz media cuadrática). La
relación con el valor máximo es:

Leyva Apaza Brayan-Neira Cutipa Leonardo 2021 Página 4 de 8

Chauca
 III.- EQUIPOS Y MATERIALES A UTILIZAR:
- 01 fuente de tensión alterna 0-230 V
- 01 osciloscopio
- 01generador de ondas
- 01 voltímetro de C.A.
- 01 multímetro digital
- Conductores para conexiones.
En físico

En Multisim

IV.- PROCEDIMIENTO:
a). Armar el circuito de la figura N° 3.
 Fig.3

b). Poner el osciloscopio en medida automática de tensión (tecla “measure).

c). Luego variar la tensión de salida del variac monofásico para diferentes magnitudes de
tensión, entre 0 y 220 voltios.
d) Medir la tensión en el voltímetro y en el osciloscopio para un juego de 7 valores.
e). Registrar los valores en la tabla 01

Tabla:01
Osciloscopio (V)
 Lectur Voltimet Vpp Vmx Vef Vmed T(S) F
a ro (Hz)
(V)
1 40 112 56.4 39.9 0.0769 0.0166 60
2 70 197 98.8 69.8 0.134 0.0166 60
3 100 282 141 99.8 0.191 0.0166 60
4 130 367 183 129 0.249 0.0166 60
5 160 451 225 159 0.306 0.0166 60
6 190 536 268 189 0.367 0.0166 60
7 220 621 310 219 0.422 0.0166 60

f). Armar el circuito de la figura 04, y poner el osciloscopio en medida automática de tensión y
frecuencia (tecla “measure).

Fig.4

g). Para diferentes valores de tensión y frecuencia del generador de señales (7 valores), medir las
tensiones características en el osciloscopio
h). Registrar los valores en la tabla 02

Lectur Voltimetr Generador Señales Osciloscopio (V)

a o (V)
F(Hz) T(S) Vpp Vmx Vef Vmed
1 2 6 60 0.0166 112 56.4 39.9 0.164
0
3 4 240 240 0.00417 169 84.6. 59.9 0.42
4 6 560 560 0.00179 225 112 80 0.66
5 8 1000 1000 0.001 281 140 100 0.849
6 10 2000 2000 0.0005 339 169 120 1.234
7 12 4000 4000 0.00025 395 197 140 1.654
 V.- CUESTIONARIO

1. Amplíe el fundamento teórico sobre los valores característicos de ondas sinusoidales

Ver acápite 2.

Las ondas senoidales son patrones de ondas que matemáticamente pueden ser descritas mediante las
funciones seno y coseno. Describen acertadamente eventos naturales y señales variables en el tiempo,
tales como los voltajes generados por centrales eléctricas y luego utilizados en hogares, industrias y
calles.
Elementos eléctricos como resistencias, condensadores e inductancias, que se conectan a entradas de
voltaje sinusoidal, producen respuestas también sinusoidales. Las matemáticas que se utilizan en su
descripción son relativamente sencillas y han sido minuciosamente estudiadas.

2. Complete las tablas 01 y 02, con los demás valores característicos.

3. Explique las diferencias entre el valor medio y el valor eficaz.

Valor medio por definición, para una función periódica de periodo T, es la media algebraica de los
valores instantáneos durante un periodo:
Valor medio. El valor medio desde el punto de vista matemático es la integral de una determinada señal
en un periodo dividida sobre el mismo periodo:
T
1
Vmed = ∫ f ( t ) dt
T 0
Desde el punto de vista circuital el valor medio es el valor dc de una señal ya sea de corriente o de
voltaje.
Valor eficaz. El valor eficaz o rms de una señal periódica de voltaje o de corriente es aquel que produce
la misma potencia media que una señal dc sobre carga resistiva. La función matemática que define el
valor eficaz de una señal es la siguiente:
T
1
√
Vefi= ∫ f 2 ( t ) dt
T 0
Donde T es el periodo y f(t) representa la señal ya se corriente o de voltaje
El significado físico del valor eficaz es designar el valor de una corriente rigurosamente constante que al
circular sobre una determinada resistencia óhmica produciría los mismos efectos caloríficos que dicha
corriente variable. De este modo, se establece un paralelismo entre cualquier tipo de corriente variable y
la corriente continua que simplifica los cálculos con esta última.
5. ¿Qué clase de instrumentos miden el valor eficaz, y cuales miden el valor medio?

El tipo de instrumentos adecuados para medir valores eficaces son los electromagnéticos de hierro
móvil o los electrónicos denominados de “verdadero valor eficaz”.
El tipo de instrumento adecuado para medir valores medios son los instrumentos de bobina móvil y
algunos tipos electrónicos con rectificador de entrada, miden en realidad el valor medio de la onda
rectificada, aunque su escala puede estar graduada en valor eficaz.

6. En la tabla 01 y 02, comparar los valores de tensión del voltímetro y osciloscopio, hallar el error
absoluto y explicar el porqué de las diferencias.

7. Para cada juego de medidas escribir la ecuación de la onda en función del tiempo.

VI.- OBSERVACIONES Y CONCLUSIONES:

Plantear las observaciones y conclusiones en forma clara y empleando el menor número de
palabras, 05 de cada una como mínimo.

VII.- BIBLIOGRAFIA:
Indique la bibliografía utilizada (textos o página web).

Ing. Efraín G. Quispe

Docente DAIEL
